SUP-R1200 Chart Recorder 8-Channel Universal Input | Microthings

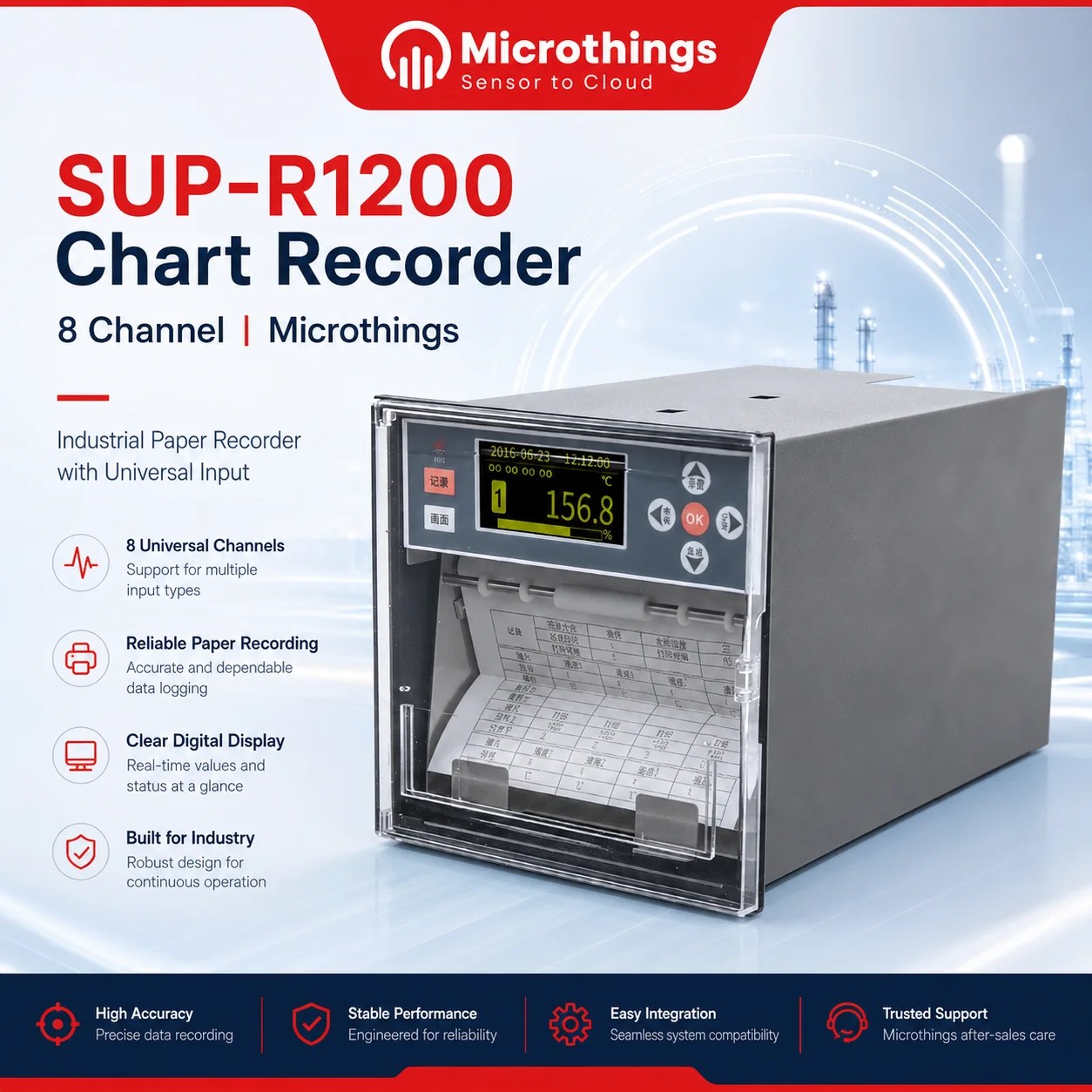

SUP-R1200 Chart Recorder adalah paper chart recorder industri multifungsi yang dirancang untuk melakukan pengukuran, display, recording, printing, alarm, serta pengumpulan data proses secara kontinu. Perangkat mendukung hingga 8 universal input channels, sehingga berbagai sinyal seperti current, voltage, thermocouple, dan RTD dapat dipantau menggunakan satu recorder.

SUP-R1200 menggunakan thermal printing technology untuk mencetak data dan grafik tanpa menggunakan tinta atau pena. Recorder juga menyediakan relay alarm, optional/current output sesuai konfigurasi, serta RS485 communication sehingga dapat diintegrasikan dengan sistem data acquisition dan automation.

SUPMEA menyebut produk ini cocok untuk berbagai sektor seperti metallurgy, petroleum, chemical, building materials, pulp & paper, food, pharmaceutical, heat treatment, dan water treatment.

---

1. Deskripsi Produk

Apa itu SUP-R1200 Chart Recorder?

SUP-R1200 Chart Recorder merupakan instrument data acquisition berbasis paper recorder yang dirancang untuk menerima beberapa jenis sinyal analog dan temperature sensor secara bersamaan.

Perangkat mampu menangani hingga 8 universal input channels. Berdasarkan datasheet resmi, input yang didukung meliputi:

• DC current
• DC voltage
• Thermocouple
• RTD / thermal resistance.

Jenis sinyal yang tercantum antara lain:

Current

• 0–10 mA
• 4–20 mA
• 4–20 mA square-root

Voltage

• 0–20 mV
• 0–50 mV
• 0–100 mV
• 0–5 V
• 1–5 V
• 0–10 V

Thermocouple

• S
• B
• K
• T
• E
• J
• R
• N

RTD

• Pt100
• Cu100
• Cu50.

Dengan dukungan tersebut, satu SUP-R1200 dapat digunakan untuk merekam berbagai parameter yang telah dikonversi oleh sensor atau transmitter, seperti temperatur, pressure, level, flow, maupun parameter proses lain yang menggunakan sinyal standar industri.

Selain menampilkan nilai real-time, recorder memiliki built-in thermal printer untuk mencetak data dan chart secara kontinu. Printer mempunyai 832 thermal printing points dalam area 104 mm, tidak membutuhkan ink atau pen, serta dapat mencetak scale label dan channel tag pada chart.

---

2. Fitur Utama Product dan Solusi

1. Hingga 8 Universal Input Channels

SUP-R1200 mendukung maksimum 8 universal analog input channels.

Solusi:
Memungkinkan beberapa sensor atau transmitter dipantau melalui satu recorder sehingga panel instrumentasi dapat dibuat lebih terpusat.

---

2. Mendukung Berbagai Jenis Sinyal

Input dapat menerima:

• 4–20 mA
• 0–10 mA
• mV
• 0–5 V
• 1–5 V
• 0–10 V
• Thermocouple
• Pt100
• Cu50
• Cu100.

Solusi:
Memberikan fleksibilitas tinggi ketika digunakan bersama berbagai instrument dan sensor industri.

---

3. High Precision Measurement

Datasheet mencantumkan accuracy:

±0.2% of input scale.

Solusi:
Mendukung kebutuhan recording data proses yang membutuhkan pembacaan stabil dan repeatable.

---

4. Thermal Chart Printing

SUP-R1200 menggunakan vibration-resistant thermal printer dengan 832 thermal points dalam area 104 mm.

Solusi:
Tidak memerlukan tinta atau pena sehingga maintenance consumable menjadi lebih sederhana.

---

5. Data dan Chart Printing

Recorder dapat mencetak:

• numerical data,
• chart,
• mixed printing,
• scale labels,
• channel tags.

Solusi:
Operator dapat memperoleh hard-copy historical record untuk dokumentasi, audit, troubleshooting, atau laporan proses.

---

6. Chart Speed Adjustable

Chart paper speed dapat dikonfigurasi sekitar:

10–2000 mm/h menurut datasheet dan manual.

Solusi:
Kecepatan recording dapat disesuaikan dengan karakter perubahan proses dan kebutuhan dokumentasi.

---

7. Hingga 8 Relay Alarm

Manual dan datasheet mencantumkan maksimum:

8 relay alarm outputs.

Solusi:
Recorder dapat memberikan alarm ketika parameter melewati high atau low threshold yang telah dikonfigurasi.

---

8. 4–20 mA Output

Ordering code datasheet menyediakan transmitter output:

• 1 channel 4–20 mA
• 2 channels 4–20 mA
• 4 channels 4–20 mA
• konfigurasi lain berdasarkan pemesanan.

Solusi:
Parameter yang diproses dapat diteruskan ke perangkat automation lainnya sesuai konfigurasi recorder.

---

9. RS485 Communication

SUP-R1200 menyediakan RS485 communication sebagai opsi pada ordering code. Halaman produk juga menyebut RS232/RS485 berdasarkan customization.

Solusi:
Data recorder dapat diintegrasikan dengan PLC, data acquisition system, atau gateway yang mendukung interface komunikasi terkait.

---

10. Real-Time Clock dengan Backup

SUP-R1200 mempunyai real-time clock dengan sumber daya cadangan sehingga fungsi timing tetap dapat berjalan ketika power utama terputus.

Solusi:
Timestamp pada data dan chart dapat dipertahankan untuk membantu menjaga konsistensi historical record.

---

11. Power Failure Protection

Manual menyatakan data tidak hilang ketika terjadi power failure.

Solusi:
Membantu menjaga kontinuitas informasi proses saat terjadi gangguan suplai listrik.

---

12. Separate Channel Chart

Recording margin dapat disetting sehingga chart dari channel yang berbeda dapat dipisahkan.

Solusi:
Historical data dari beberapa channel menjadi lebih mudah dibaca dan dianalisis.

---

13. 24 VDC Sensor Power Output

SUP-R1200 dapat dikonfigurasi dengan 1 channel 24 VDC distribution output. Manual mencantumkan output internal 24 VDC, 60 mA.

Solusi:
Dapat membantu menyediakan supply untuk transmitter tertentu dalam satu panel, selama kebutuhan dayanya sesuai spesifikasi.

---

14. Panel Mount Design

SUP-R1200 dirancang untuk flush panel mounting. DIN panel cutout yang tercantum adalah:

138 × 138 mm.

Solusi:
Mudah diintegrasikan ke panel control, instrument cabinet, atau operator console.

---

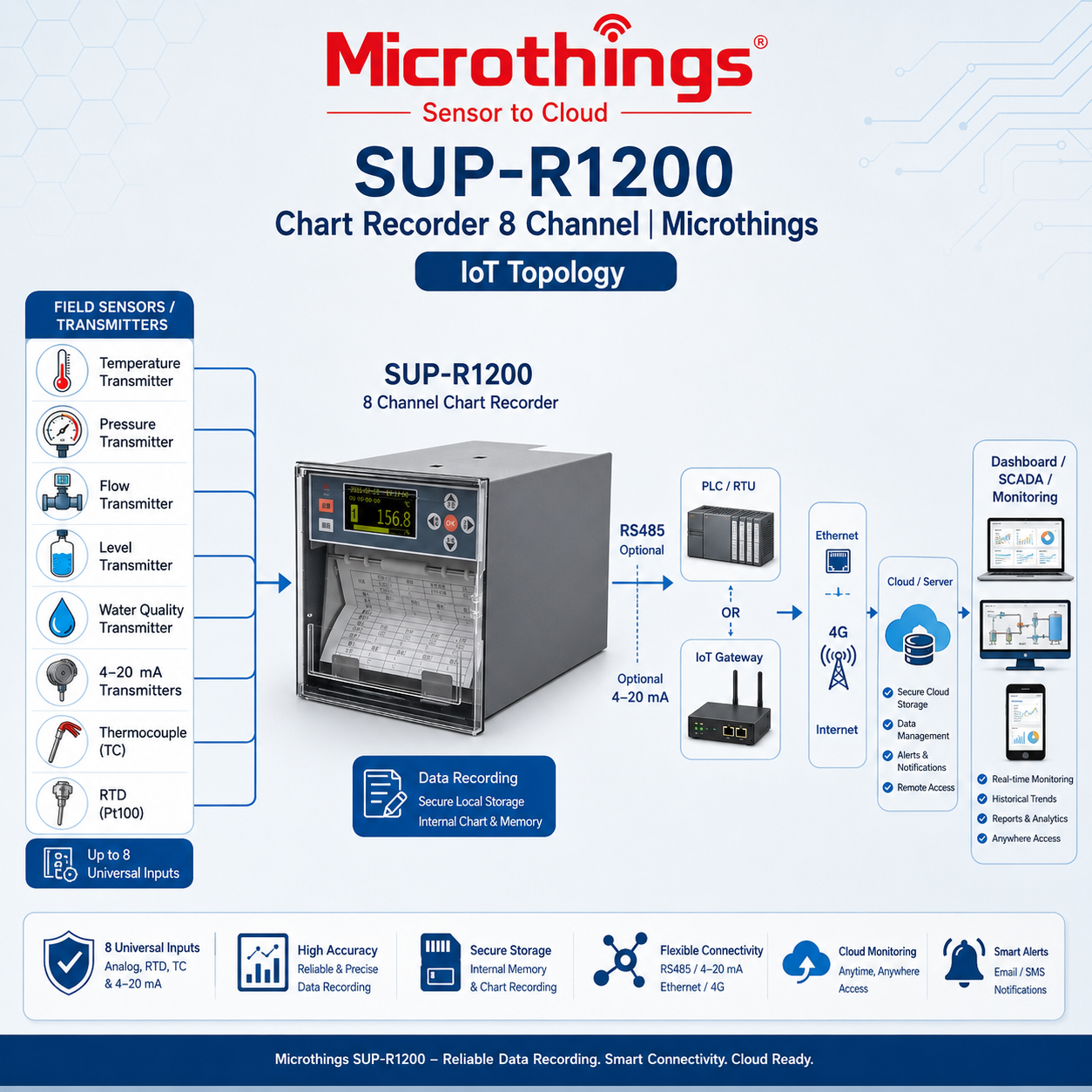

15. Integrasi Sistem Digital

Jika menggunakan konfigurasi RS485, arsitektur implementasi dapat dikembangkan menjadi:

Sensor / Transmitter → SUP-R1200 → RS485 → PLC / IoT Gateway → Server → Dashboard

Ini merupakan contoh implementasi sistem; cloud atau IoT gateway bukan bagian standar dari SUP-R1200.

---

3. Technical Spesifikasi

Spesifikasi Utama SUP-R1200

Spesifikasi utama mengikuti datasheet dan manual resmi SUPMEA.

Catatan Perbedaan Sampling Period

Ada perbedaan antar sumber resmi:

Karena itu, sampling cycle unit yang akan dipesan sebaiknya dikonfirmasi berdasarkan configuration code atau quotation terbaru.

---

Input Signal Detail

---

Configuration Output

---

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring Multi-Channel

Satu SUP-R1200 dapat memonitor hingga 8 universal input channels sehingga beberapa parameter proses dapat dikonsolidasikan pada satu recorder.

2. Historical Record dalam Bentuk Fisik

Thermal printing menghasilkan paper record yang dapat disimpan sebagai dokumentasi operasional.

3. Tidak Membutuhkan Ink atau Pen

Thermal recording mengurangi consumable dibandingkan recorder yang menggunakan pena atau tinta.

4. Mendukung Berbagai Sensor dan Transmitter

Universal input memungkinkan penggunaan bersama transmitter 4–20 mA, voltage sensor, thermocouple, dan RTD.

5. Alarm Proses

Hingga 8 relay dapat digunakan untuk indikasi kondisi abnormal atau limit tertentu.

6. Timestamp yang Konsisten

Real-time clock tetap bekerja dengan backup power sehingga waktu record dapat tetap dipertahankan ketika power utama terputus.

7. Data Protection

Manual menyatakan data tidak hilang ketika terjadi power failure.

8. Flexible Chart Speed

Kecepatan paper recording dapat disesuaikan dengan karakteristik proses.

9. Mudah Dipasang pada Control Panel

Panel cutout 138 × 138 mm membuat perangkat cocok untuk instrumentation cabinet.

10. Mendukung Integrasi Digital

Optional RS485 dapat digunakan untuk menghubungkan recorder dengan automation atau data acquisition system.

---

Aplikasi

SUPMEA secara langsung mencantumkan sektor penggunaan berikut.

1. Metallurgy

Merekam temperatur, pressure, flow, atau process variable lainnya pada proses metallurgy.

2. Petroleum / Oil Processing

Digunakan sebagai recorder parameter instrumentasi pada fasilitas petroleum.

3. Chemical Industry

Merekam beberapa parameter proses kimia melalui universal analog input.

4. Building Material Industry

Monitoring dan recording temperatur atau process variables pada produksi material bangunan.

5. Pulp & Paper

Historical recording parameter proses pada industri pulp dan paper.

6. Food Processing

Mendukung pencatatan temperatur dan parameter proses lain pada fasilitas food manufacturing.

7. Pharmaceutical

Dapat digunakan untuk process recording pada industri pharmaceutical sesuai kebutuhan proses.

8. Heat Treatment

Monitoring temperatur menggunakan thermocouple atau RTD dalam heat treatment process.

9. Water Treatment

Merekam data dari flow transmitter, pressure transmitter, level transmitter, atau water-quality transmitter yang menyediakan sinyal kompatibel.

10. Utility Monitoring

Dapat digunakan sebagai local historical recorder untuk berbagai utility process.

11. Temperature Recording

Dengan input Pt100 atau thermocouple, recorder dapat digunakan sebagai multi-channel temperature recorder.

12. Industrial Data Acquisition

SUP-R1200 dapat berfungsi sebagai titik local display, recording, alarm, dan data acquisition pada control panel.

---

5. Standar Paket

User’s Manual resmi SUPMEA secara spesifik mencantumkan accessories/attachment dalam package.

Detail Recording Paper

Manual menyebut:

Folding thermal chart paper, width 110 mm, length 8000 mm — 3 rolls.

Catatan

Output 4–20 mA, RS485, jumlah relay, channel input, channel isolation, 24V distribution output, dan fungsi tambahan bergantung pada ordering code.
