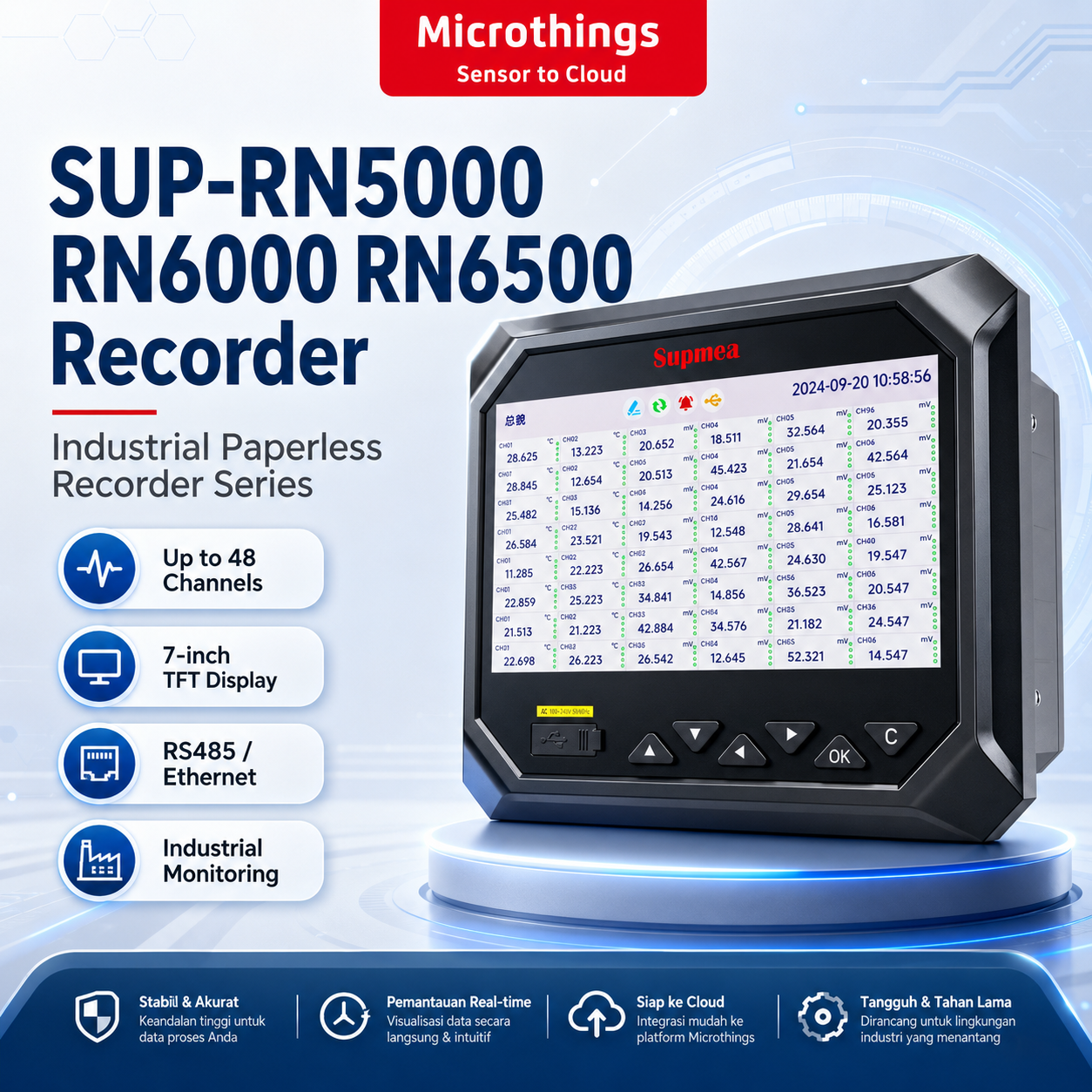

SUP-RN5000 / RN6000 / RN6500 Industrial Paperless Recorder adalah recorder digital industri untuk melakukan monitoring, recording, alarm, report, komunikasi data, serta pengolahan berbagai parameter proses tanpa menggunakan kertas chart.

Seri ini menggunakan 7-inch TFT full-color LCD dengan resolusi 1024 × 600 pixel. Recorder mendukung berbagai sinyal standar industri seperti current, voltage, thermocouple, thermal resistance/RTD, resistance, serta frequency pada konfigurasi tertentu.

Perbedaan kapasitas utama ketiga model adalah:

• SUP-RN5000: 1–12 analog input channels.
• SUP-RN6000: hingga 48 analog input channels, non-isolated.
• SUP-RN6500: hingga 48 analog input channels dengan channel isolation.

Selain monitoring real-time, perangkat mendukung RS485 Modbus-RTU, Ethernet/Modbus-TCP pada konfigurasi yang tersedia, USB flash drive, relay output, analog output, internal storage 128 MB, flow accumulation, report, serta temperature & pressure compensation pada RN6000/RN6500.

---

1. Deskripsi Produk

Apa itu SUP-RN5000 / RN6000 / RN6500 Paperless Recorder?

SUP-RN5000 / RN6000 / RN6500 Paperless Recorder merupakan keluarga industrial recorder yang mengubah proses pencatatan data dari sistem paper chart menjadi sistem penyimpanan digital.

Recorder mengambil data atau calculated data dan menyimpannya berdasarkan waktu di internal storage. Setelah diproses, informasi tersebut dapat ditampilkan melalui LCD dalam berbagai bentuk seperti:

• numerical value,
• curve graph,
• bar graph,
• alarm status.

Seri RN dapat menerima berbagai sinyal industrial standard. Halaman SUPMEA menyebut dukungan untuk:

• Current
• Voltage
• Thermocouple
• Thermistor / thermal resistance
• Resistance
• Frequency pada konfigurasi yang mendukung.

Dengan demikian, perangkat dapat digunakan bersama temperature transmitter, pressure transmitter, flowmeter, level transmitter, maupun instrumentasi lain selama jenis sinyalnya kompatibel.

Selain recording, seri ini menyediakan fungsi:

• real-time display,
• data recording,
• limit monitoring,
• report generation,
• data communication,
• signal transmission,
• flow accumulation,
• temperature & pressure compensation pada model tertentu.

Perbedaan SUP-RN5000, RN6000 dan RN6500

SUP-RN5000 lebih sesuai untuk aplikasi recorder dengan jumlah input lebih kecil, yaitu hingga 12 channel.

SUP-RN6000 meningkatkan kapasitas hingga 48 channel dan menyediakan fungsi tambahan seperti Ethernet, flow temperature/pressure compensation, serta accumulation/report.

SUP-RN6500 menawarkan fungsi serupa RN6000, tetapi analog input-nya merupakan isolated channels, sehingga lebih sesuai ketika separation antar-signal channel menjadi pertimbangan sistem.

---

2. Fitur Utama Product dan Solusi

1. Layar TFT Full Color 7 Inch

Ketiga model menggunakan:

7-inch TFT full-color high-contrast LCD

dengan resolusi:

1024 × 600 pixels.

Solusi:
Memberikan area visual yang cukup besar untuk melihat nilai proses, curve, bar graph, dan alarm secara langsung.

---

2. Hingga 48 Analog Input Channels

Kapasitas input:

• RN5000: 1–12 channels
• RN6000: 1–48 channels non-isolated
• RN6500: 1–48 channels isolated.

Solusi:
Memungkinkan banyak parameter proses dikumpulkan dalam satu recorder sehingga sistem data acquisition menjadi lebih terpusat.

---

3. Isolated Input pada SUP-RN6500

SUP-RN6500 memiliki:

1–48 isolated analog input channels.

Solusi:
Memberikan separation antar-channel yang lebih baik untuk aplikasi instrumentasi yang memerlukan isolated measurement channels.

---

4. Dukungan Multi-Signal Industrial

Recorder dapat mengintegrasikan berbagai signal seperti:

• current,
• voltage,
• thermocouple,
• resistance/thermal resistance,
• dan frequency pada konfigurasi tertentu.

Solusi:
Satu recorder dapat digunakan bersama berbagai tipe sensor atau transmitter tanpa membutuhkan recorder terpisah untuk setiap parameter.

---

5. Hingga 6 Analog Output Channels

Ketiga model mencantumkan:

6-channel analog output.

Solusi:
Nilai proses dapat diteruskan menuju perangkat lain dalam sistem automation sesuai konfigurasi output recorder.

---

6. Hingga 22 Relay Outputs

SUPMEA mencantumkan:

22-channel relay output

untuk RN5000, RN6000, dan RN6500.

Solusi:
Relay dapat dimanfaatkan untuk alarm atau logic output berdasarkan parameter yang dipantau.

---

7. RS485 Modbus-RTU

Seri RN menyediakan:

1-channel RS485 communication output

dengan protocol:

Modbus-RTU.

Solusi:
Memudahkan integrasi dengan PLC, RTU, industrial computer, SCADA, maupun IoT gateway.

---

8. RS485 Input pada RN6000 dan RN6500

Perbandingannya:

• RN5000: tidak menyediakan RS485 input.
• RN6000: customizable.
• RN6500: customizable.

Solusi:
Pada konfigurasi tertentu, RN6000/RN6500 dapat dikembangkan untuk menerima data serial dari perangkat lain.

---

9. Ethernet Communication

Ketersediaan Ethernet:

• RN5000: customized.
• RN6000: tersedia.
• RN6500: tersedia.

Spesifikasi communication menyebut:

1-channel Ethernet communication output dengan Modbus-TCP protocol.

Solusi:
Mempermudah koneksi recorder ke industrial Ethernet network atau sistem data acquisition terpusat.

---

10. Temperature & Pressure Compensation

Fungsi flow temperature and pressure compensation tersedia pada:

• RN5000: Tidak
• RN6000: Ya
• RN6500: Ya.

Solusi:
Mendukung pengolahan flow yang memerlukan kompensasi temperatur dan tekanan pada sistem yang sesuai.

---

11. Flow Accumulation dan Report

Ketersediaannya:

• RN5000: customized.
• RN6000: tersedia.
• RN6500: tersedia.

Solusi:
Data flow dapat diakumulasi serta digunakan sebagai bagian dari report proses.

---

12. Internal Memory 128 MB

Ketiga model menggunakan:

128 MB internal storage.

Solusi:
Historical process data dapat disimpan langsung pada recorder tanpa menggunakan paper chart.

---

13. USB Flash Drive Support

External storage mendukung:

USB flash drive melalui standard USB 2.0 interface.

Solusi:
Data dapat dipindahkan dari recorder untuk backup, dokumentasi, atau analisis lebih lanjut.

---

14. Sampling Period 1 Second

Sampling period tercantum:

1 second.

Solusi:
Recorder dapat mengambil data secara berkala untuk trend dan historical monitoring.

---

15. Flexible Recording Interval

Recording interval dapat dipilih:

1 s, 2 s, 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min, 30 min, atau 1 hour.

Solusi:
Pengguna dapat menyesuaikan kebutuhan detail historical data dengan kapasitas penyimpanan.

---

16. Dual Power Supply Option

Power supply:

• 85–264 VAC, 50/60 Hz
• 24 VDC ±10%

dengan konsumsi daya:

≤20 W.

Solusi:
Memberikan fleksibilitas untuk berbagai control panel dan power architecture.

---

17. Transmitter Feed Output

Parameter feed output mencantumkan:

24 VDC, 250 mA.

Solusi:
Dapat mendukung kebutuhan power instrument/transmitter yang kompatibel sesuai konfigurasi sistem.

---

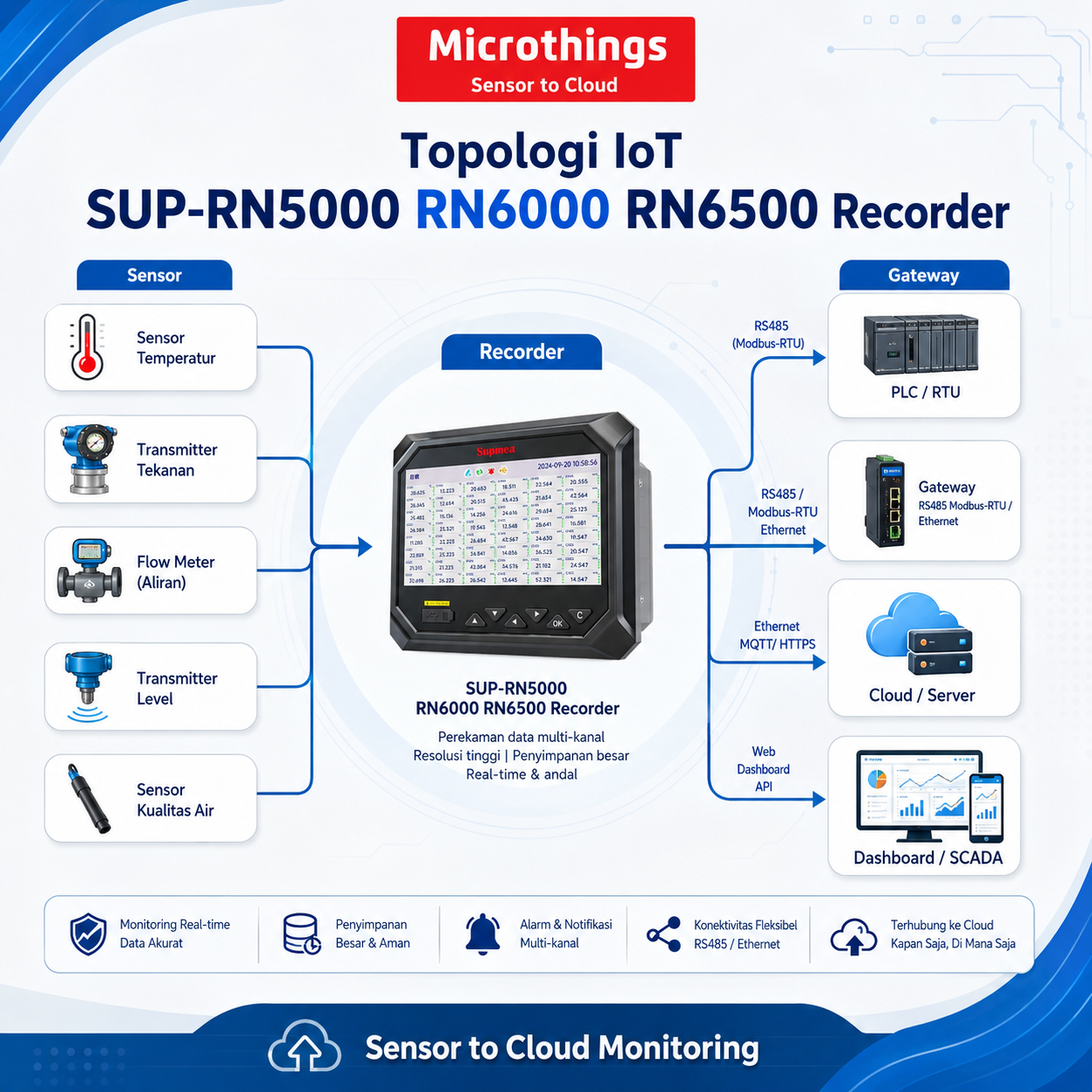

18. Industrial IoT Integration

Kombinasi Modbus-RTU dan Modbus-TCP memungkinkan arsitektur:

Sensor / Transmitter → SUP-RN Recorder → RS485 / Ethernet → PLC / IoT Gateway → Server / Cloud → SCADA / Dashboard

Solusi:
Historical dan real-time data dapat dikembangkan menjadi centralized monitoring serta Industrial IoT system.

---

3. Technical Spesifikasi

Technical Specification Umum

Sumber parameter berasal dari halaman resmi SUPMEA.

---

Perbandingan Model

Perbandingan ini mengikuti tabel resmi SUPMEA.

Rekomendasi Pemilihan

SUP-RN5000
Lebih sesuai jika jumlah instrument input tidak lebih dari 12 channel dan kebutuhan communication relatif sederhana.

SUP-RN6000
Lebih sesuai untuk data acquisition hingga 48 channel dengan Ethernet, flow compensation, accumulation, dan reporting.

SUP-RN6500
Lebih sesuai ketika dibutuhkan hingga 48 channel sekaligus isolated analog inputs, ditambah fungsi tingkat lanjut RN6000.

---

Recording Interval

---

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring Banyak Parameter

SUP-RN6000 dan RN6500 mampu menerima hingga 48 analog input channels sehingga banyak parameter dapat dikonsolidasikan dalam satu recorder.

2. Menghilangkan Kebutuhan Paper Chart

Informasi disimpan di internal memory sehingga tidak membutuhkan kertas dan tinta sebagai media recording utama.

3. Visualisasi Data Lebih Informatif

Operator dapat melihat numerical value, curve, bar graph, serta alarm status.

4. Mendukung Historical Monitoring

Recording interval fleksibel memungkinkan historical data disesuaikan dengan karakter proses.

5. USB Data Backup

Historical data dapat dipindahkan menggunakan USB flash drive.

6. Integrasi dengan PLC dan SCADA

Modbus-RTU serta Modbus-TCP memungkinkan recorder berkomunikasi dengan sistem automation.

7. Alarm Multi-Channel

Hingga 22 relay output menyediakan fleksibilitas untuk alarm dan event process.

8. Mendukung Flow Monitoring

RN6000 dan RN6500 mendukung temperature/pressure compensation serta accumulation/report.

9. Flexible Power Supply

Pilihan AC maupun 24 VDC mempermudah pemasangan ke control panel.

10. Mendukung Industrial IoT

Recorder dapat menjadi data acquisition layer sebelum data diteruskan ke IoT gateway atau server.

---

Aplikasi

SUPMEA secara langsung mencantumkan sejumlah sektor aplikasi.

1. Metallurgy

Monitoring dan historical recording temperatur, pressure, flow, serta process variable pada industri metallurgy.

2. Petrochemical

Central data recording untuk berbagai parameter pada petrochemical process.

3. Construction Materials

Monitoring temperatur dan parameter produksi pada industri bahan bangunan.

4. Pulp & Paper

Merekam process variables pada produksi pulp dan paper.

5. Power Industry

Digunakan sebagai recorder parameter process dan utility pada fasilitas tenaga.

6. Food Industry

Multi-channel process data monitoring pada fasilitas pengolahan makanan.

7. Pharmaceutical

Historical recording process parameters pada aplikasi pharmaceutical yang sesuai.

8. Industrial Water Treatment

Monitoring data dari flowmeter, level transmitter, pressure transmitter, dan water-quality instrument.

9. Utility Monitoring

Menggabungkan temperature, flow, pressure, dan parameter utility lainnya ke satu recorder.

10. Boiler & Steam Monitoring

RN6000/RN6500 dapat digunakan dalam sistem yang membutuhkan flow temperature/pressure compensation sesuai konfigurasi instrument.

11. Industrial Data Acquisition

Recorder berfungsi sebagai centralized local data acquisition untuk banyak instrument.

12. Industrial IoT Monitoring

Contoh arsitektur:

Field Instrument → SUP-RN5000/RN6000/RN6500 → Modbus RTU/TCP → IoT Gateway → Cloud → Dashboard

---

5. Standar Paket

Halaman produk resmi SUPMEA yang tersedia tidak mencantumkan fixed packing list untuk RN5000/RN6000/RN6500. Karena itu, isi paket tidak sebaiknya dinyatakan sebagai paket standar pasti tanpa quotation atau manual packing list resmi.

Untuk halaman Microthings, format yang aman adalah:

1. 1 × SUP-RN5000 / RN6000 / RN6500 Paperless Recorder — sesuai model pemesanan
2. Panel mounting accessories — sesuai paket vendor
3. Product documentation / manual — sesuai paket vendor
4. Terminal / connection accessories — sesuai configuration
5. Additional communication accessories — sesuai purchase order

Optional / Berdasarkan Konfigurasi

• RS485 input
• Ethernet
• Frequency input
• Analog output
• Relay output
• Flow temperature & pressure compensation
• Accumulation/report
• IoT Gateway
• Industrial communication converter

Catatan: jumlah dan jenis accessories aktual harus mengikuti quotation serta purchase order.
