Air Quality Monitoring System banyak digunakan dalam pemantauan kualitas udara perkotaan dan pemantauan polusi emisi udara industri. Secara bersamaan dapat mengukur berbagai gas pencemaran lingkungan, partikel dan parameter meteorologi di udara. Sistem ini mendukung transmisi sinyal RS485, dengan penyimpanan data dan fungsi ekspor. Melalui terminal akuisisi nirkabel, data pengukuran dapat dikirim ke Platform Cloud MICROTHINGS secara real time, dan dapat dikontrol dari jarak jauh melalui Platform Cloud.

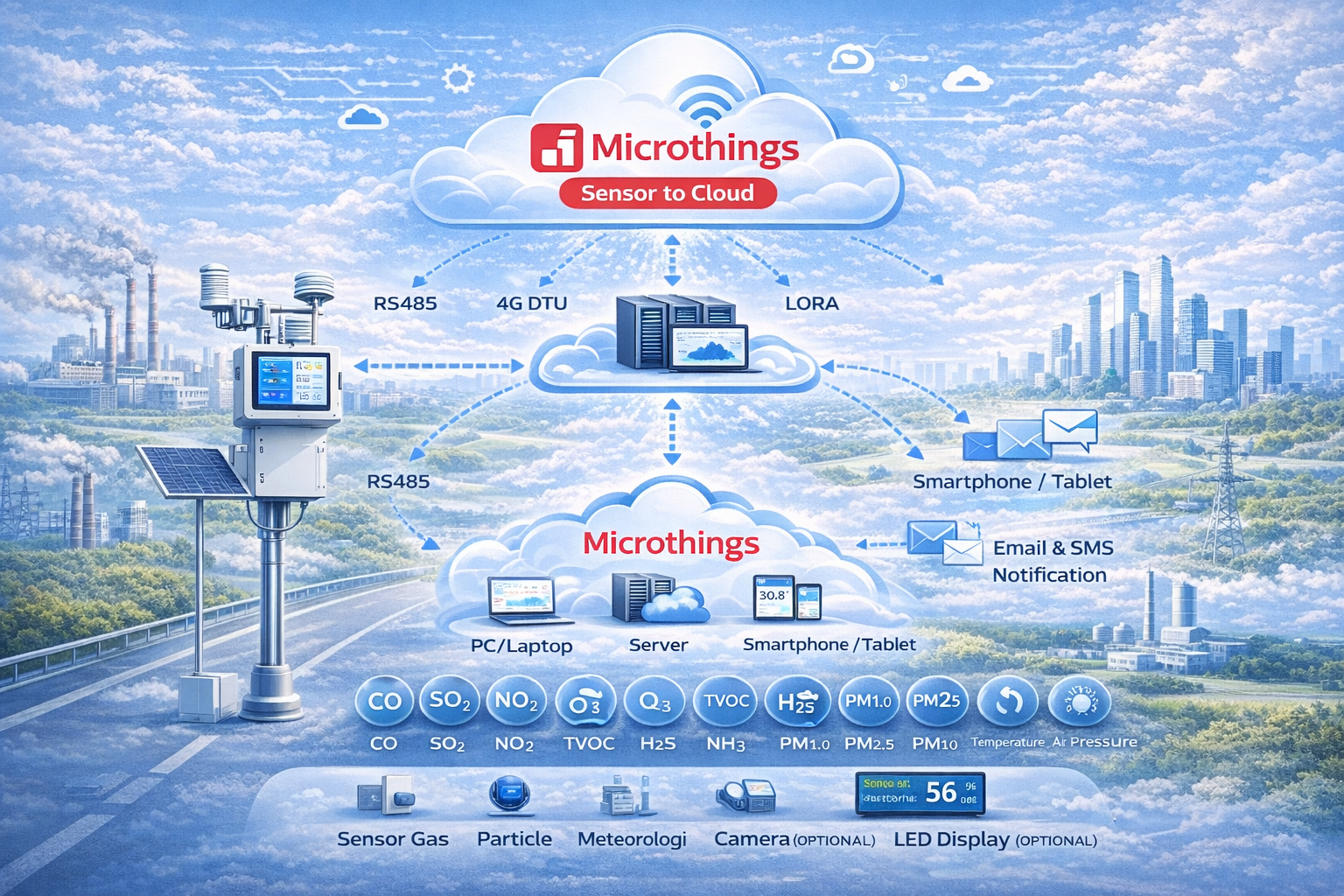

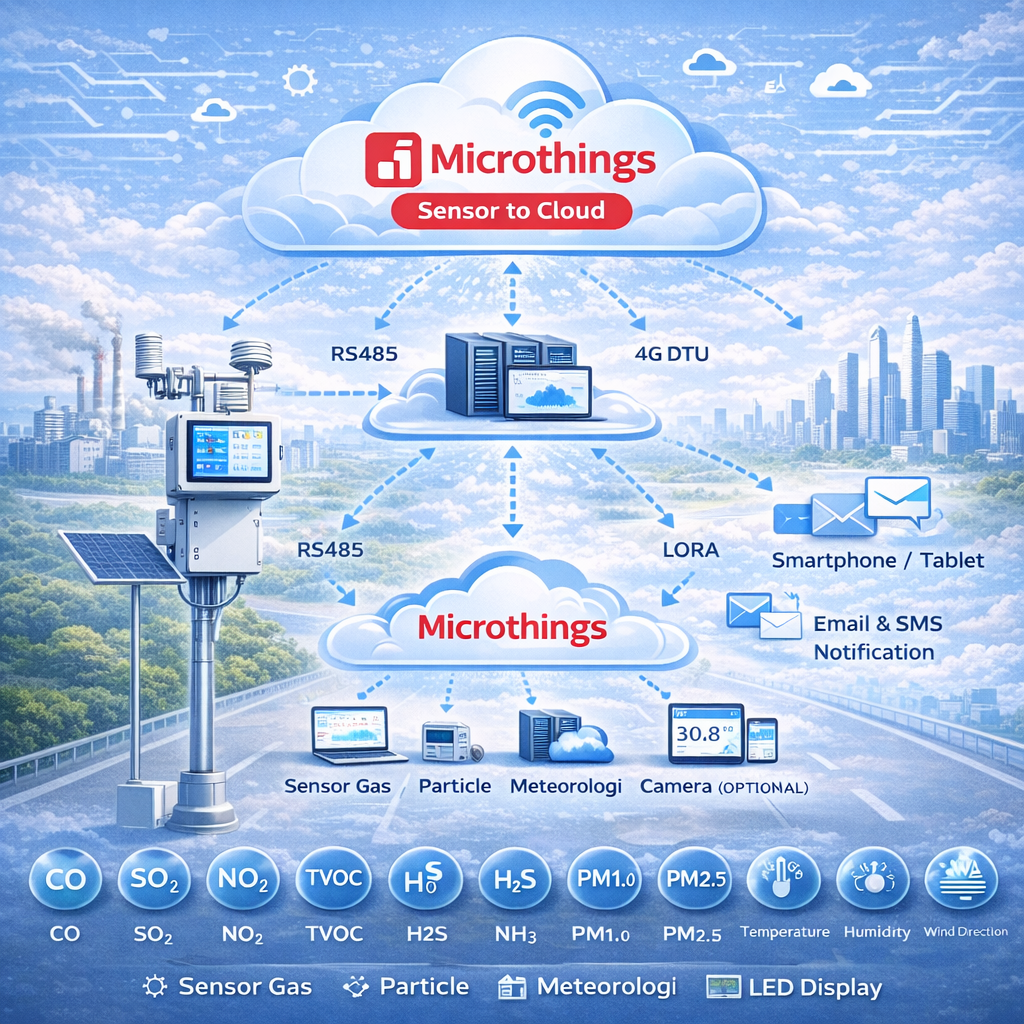

Architecture Topology System
Keunggulan Produk:
Dengan fungsi yang kuat, mendukung kustomisasi yang nyaman dan fleksibel :
- 1-9 jenis parameter gas dapat dipantau secara bersamaan, dan modul pengukuran seperti parameter artikel p dan parameter meteorologi dapat dipilih sesuai kebutuhan pengguna
- Sensor gas sensitivitas tinggi yang diimpor diadopsi, dengan respons cepat, resolusi tinggi, linearitas yang baik, dan batas deteksi dapat mencapai tingkat ppb
- Tampilan layar sentuh berwarna 7 inci, data yang mudah dilihat
- Dilengkapi dengan pelindung pintu luar profesional, dapat sangat tahan debu dan tahan hujan, dan dapat terus memantau dan bekerja secara stabil di lingkungan bersuhu tinggi atau rendah
- Desain flowmeter ganda diadopsi untuk mengontrol aliran gas bertekanan positif dan negatif untuk memastikan konsistensi dan keakuratan data pemantauan
- Dapat dicocokkan secara fleksibel dengan probe pengambilan sampel suhu tinggi, penghilangan minyak, penghilangan debu, pengeringan, penyaringan air, dan perangkat penyaringan lainnya untuk memastikan keakuratan deteksi dan masa pakai perangkat
- Dapat bekerja 7×24 jam tanpa gangguan, dengan fungsi seperti pengunggahan data waktu nyata, diagnosa mandiri kesalahan, dan restart otomatis.
- Standar dilengkapi dengan fungsi penyimpanan, yang dapat menyimpan data pemantauan setidaknya dua tahun
- Panel pasokan tenaga surya opsional untuk mendukung pekerjaan normal saat tanpa listrik
- Tampilan LED luar ruangan opsional memiliki layar besar, mudah untuk melihat data waktu nyata kapan saja
Keluaran Sinyal Beragam
- Sinyal RS 485 keluaran standar, satu set sinyal relai.
- Kartu adaptor opsional dan perangkat lunak PC, melihat konsentrasi dan data historis secara real-time di komputer.
- Modul nirkabel 4G DTU opsional, unggah nilai konsentrasi gas secara real-time ke biro perlindungan lingkungan ekologi, server departemen.
- Kamera opsional untuk mewujudkan pemantauan konsentrasi debu secara real-time, jarak jauh, dan otomatis serta pengumpulan video dan gambar di lokasi
- Modul nirkabel LORA opsional untuk mencapai komunikasi nirkabel 3,5 km.
Pengoperasian sederhana dan biaya perawatan rendah
Seluruh sistem pemantauan online dapat digunakan setelah diperbaiki dan dihidupkan. Pengoperasiannya sederhana. Disarankan untuk mengganti elemen filter secara teratur, dan biaya perawatannya rendah.
Technical parameters :
Product name | Ambient Air Quality Monitoring System |
Model name | AQD 5000 |
Gas parameters (can be combined freely) | Measurement parameters : ozone , sulfur dioxide , nitrogendi oxide ,formaldehyde , carbon monoxide , TVOC , etc . ; Measuring range: 0-1000ppb, 0-1000ppb, 0-1000ppb, 0-5p pm, 0-20ppm, 0-5ppm; Resolution: 1 ppb, 1 ppb, 1 ppb, 0.01p pm, 0.001ppm, 0.001ppm; Measuring principle: electrochemical, infrared, PID photoion and other principles Detection accuracy: ±3%.S Response time: ≤30S |
Particle parameters (optional) | Measurement Parameter s : PM2.5, P M10, PM0.3, PM1.0, PM10.0, TS P, etc. Measuring range : 0-1000 ug / m3 ,0 – 5000 ug / m3 ; Resolution : 1 ug / m3 , 1 ug / m3 ; Measuring principle : laser principle Response time : ≤3 0 S |
Meteorological parameters (optional) | Measurement parameters: temperature, humidity, wind sp eed, wind direction, air pressure, light intensity, noise, etc.; Measuring range: -40°C~+120°C, 0~99%RH, 0~2 0m/s, 8 directions, 0~120Kpa, 0~2 00,000 Lux, 3 0dB~130dB; Resolution: 0.1℃, 1%RH, 0.1 m/s, 1 piece, 1 Kpa, 1Lux, 1dB; Measuring principle: thermocouple, mechanical and other principles |
Sampling method | Pump suction |
Pump flow rate | 0 . 5 L / min ( g s ) ; 1 . 8L / mi n ( particles / dust ) |
Monitoring way | Continuous automatic – time monitoring |
Working time | 2 4 hours continuous work |
Display screen | 7 inch color touch screen |
Display mode | Adaptive display channel nu mber, automatic page turning |
Signal output | RS485 、relay 、4G DTU (optional ) 、LORA ( optional ) , etc |
Power supply | 220VAC(AC),0.1A |
Working current | <100Ma(Max) |
Working voltage | I n t e r n a l : 2 4 V D C ; E x t e r n a l : 2 2 0 V / 5 0 H Z A C |
Working temperature | -10℃~55℃ |
Working humidity | 0 – 9 5 % R H , R e l a t i v e h u m i d i t y |
Working humidity | 0 – 9 5 % R H , R e l a t i v e h u m i d i t y |
Alarm type | S o u n d a n d l i g h t a l a r m ( o p t i o n a l ) |
Product shell | A n t i – c o r r o s i o n , s u n p r o t e c t i o n , a n t i – c o l l i s i o n |
Installation way | C e i l i n g , w a l l – m o u n t e d |
Product size | 4 8 0 × 5 8 0 × 1 6 3 m m ( Excluding external sensors , rain proof beams , a n d m o u n t i n g b r a c k e t s ) |
Product weight | 1 8 k g |
Product composition | This equipment is composed of a p re-processing system and a monitoring factor analysis system |
Oil water dust filter | Glass fib er material, PE material, different monitoring factors correspond to different materials |
List of routine optional monitoring types
Monitoring factor | Measure range | Optional range | Resolution | Principle |
Carbon monoxide(CO) | 0-10ppm | 0-10/20/50ppm | 0.001 ppm | electrochemical |
Sulfur dioxide(SO2) | 0-1000 pp b | 0-0.5/1/5 ppb | 1 ppb | electrochemical |
Nitrogen dioxide(NO2 ) | 0-1000 pp b | 0-0.5/1/5 ppb | 1 ppb | electrochemical |
Ozone(O3) | 0-1000 pp b | 0-0.5/1/5 ppb | 1 ppb | electrochemical |
TVOC | 0-5 ppm | 0-1/3/10 ppm | 0.001 ppm | P I D |
Formaldehyde(CH2O) | 0-5 ppm | 0-10/20/50 ppm | 0.01 ppm | electrochemical |
Oxygen(O2) | 0-30%VOL | 0-25%VOL | 0.01%VOL | electrochemical |
Carbon dioxide(CO2) | 0-2000 ppm | 0-5000/10000 ppm | 1 ppm | IR |
Hydrogen sulfid e(H2S) | 0-5 ppm | 0-10/20/50/100 ppm | 0.001/0.01 ppm | electrochemical |
Ammonia(NH3) | 0-10 ppm | 0-20/50/100 ppm | 0.001 ppm | electrochemical |
Odor | 0-999(ou) | 0-100(ou) | 0.01/0.1(ou) | Semi – conduct |
ParticulatesPM2.5 | 0-1000μg/m3 | 0-5000μg/m3 | 1μg/m3 | L a s e r |
ParticulatesPM10 | 0-1000μg/m3 | 0-5000μg/m3 | 1μg/m3 | L a s e r |
Temperature | -40℃~+120℃ | — | 0.1℃ | T h e r m o c o u p l e |
Humidity | 0~99%RH | — | 1%RH | T h e r m o c o u p l e |
Wind speed | 0~20m/s | — | 0.1 m/s | M e c h a n i c a l |
Wind direction | 8 directions | — | 1 direction | M e c h a n i c a l |
Air pressure | 0~120Kpa | — | 1 Kpa | — |
Light intensity | 0~200,000 Lux | — | 1Lux | — |
Noise | 30dB~130dB | — | 1dB | — |
Catatan :
Package System Air Quality Monitoring System
Configuration list : Data Logger; Software; 220Vpower supply; RS 485 Cable data transmission; 2m carbon steel brackets;other accessories.
Specification :
Model : AQD5000
Name : Measuring ;Range ; Resolution ; Unit
CO : 0-5000ppb 1ppb ppb
SO2 : 0-5000ppb 1ppb ppb
NO2 : 0-5000ppb 1ppb ppb
O3 : 0-1000ppb 1ppb ppb
HC : 0-5000ppb 1ppb ppb
PM1.0/2.5/10 : 0-1000ug/m3 1ug/m3 ug/m3
Temperature : – 40C to +120C 1C
Humidity : 0%RH-99%RH 1%RH %RH
Pressure : 0-120Kpa 1Kpa Kpa
Noise : 30dB-130dB 1dB Db
Light intensity : 0-200000 Lux northeast wind, east wind, southeast wind, south wind, southwest wind, west wind, northwest wind 1Lux Lux
Wind speed : 0-60m/s 0.1m/s m/s
Wind direction : North wind, northeast wind, east wind, southeast wind, south wind, southwest wind, west wind, northwest wind
Solar panel : up to 3 days with city power
Catatan :
Smart IoT Gateway 4G Wireless function to Connect with our Microthings Cloud :
- Smart IoT Gateway Dengan modul 4G DTU dalam sistem dan menghubungkan sistem cloud Microthings kami, data dapat dikirimkan ke komputer Anda secara real-time. Anda dapat melihat data di komputer atau ponsel kapan saja
- Jarak transmisi tidak dibatasi selama ada sinyal 4G
- Perlu pihak Anda untuk membeli kartu SIM lokal untuk dipasang di dalam DTU 4G ketika Anda menerima sistem”
Area aplikasi
- Pemantauan kualitas udara perkotaan, analisis dan evaluasi tren kualitas udara jangka pendek dan jangka panjang;
- Pemantauan jaringan kualitas udara oleh departemen manajemen terkait di provinsi, kota, kabupaten (kabupaten), kota kecil (kantor desa atau kecamatan);
- Pemantauan kualitas udara di wilayah padat penduduk seperti komunitas, sekolah, dan rumah sakit;
- Pemantauan atmosfer di wilayah industri, pabrik minyak bumi dan petrokimia, pembangkit listrik, stasiun pembakaran lahan, pabrik pengolahan limbah, fasilitas penyimpanan, dan fasilitas bawah tanah;
- Pemantauan kualitas udara pada jalan perkotaan, bandara, pelabuhan, jalur kereta api, terowongan, dan lokasi konstruksi;
- Pemantauan kualitas udara di tempat terbuka seperti taman, hutan, dan penelitian tanaman;
- Pemantauan emisi terhadap materi tertentu dan sumber pencemaran;
- Penilaian kualitas lingkungan.
