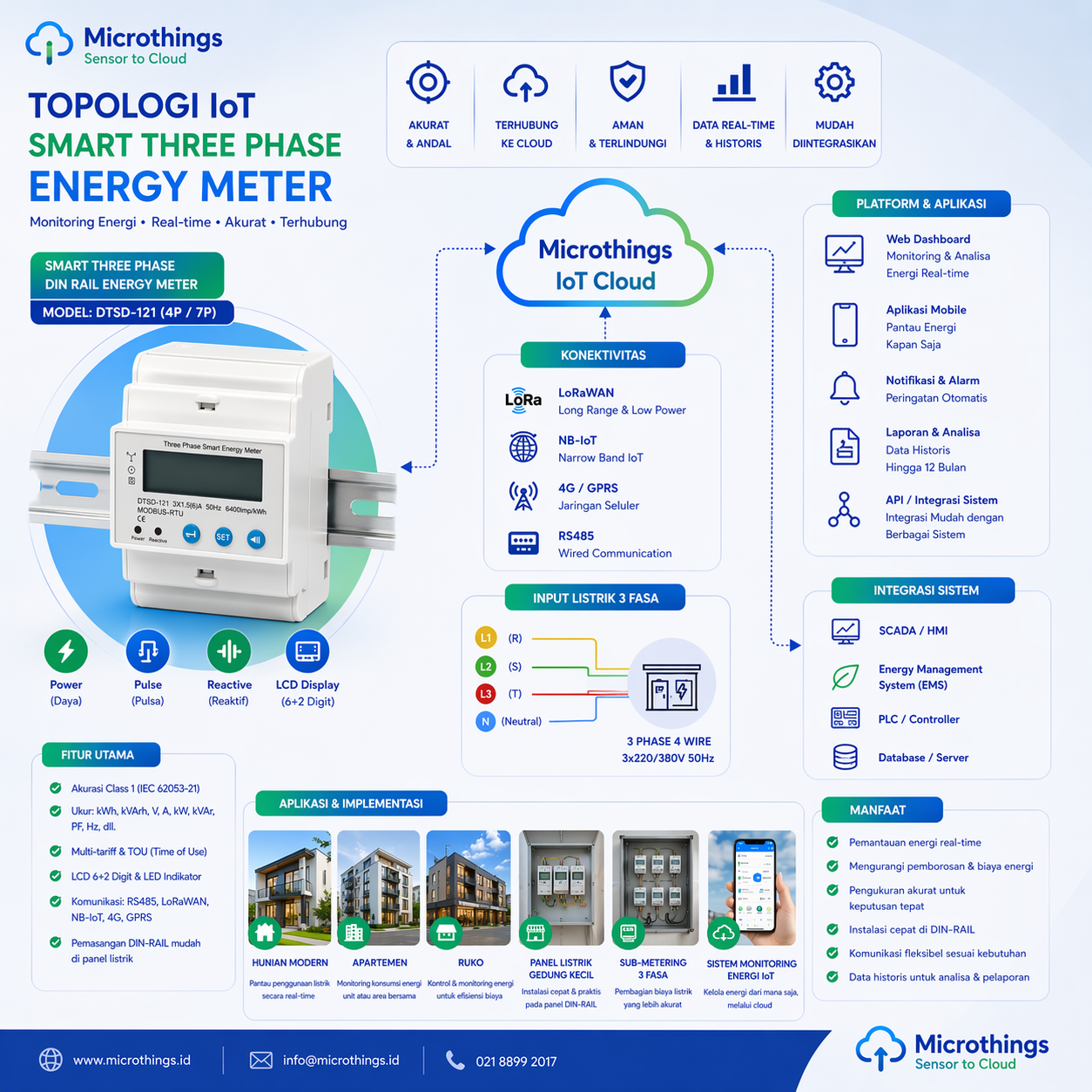

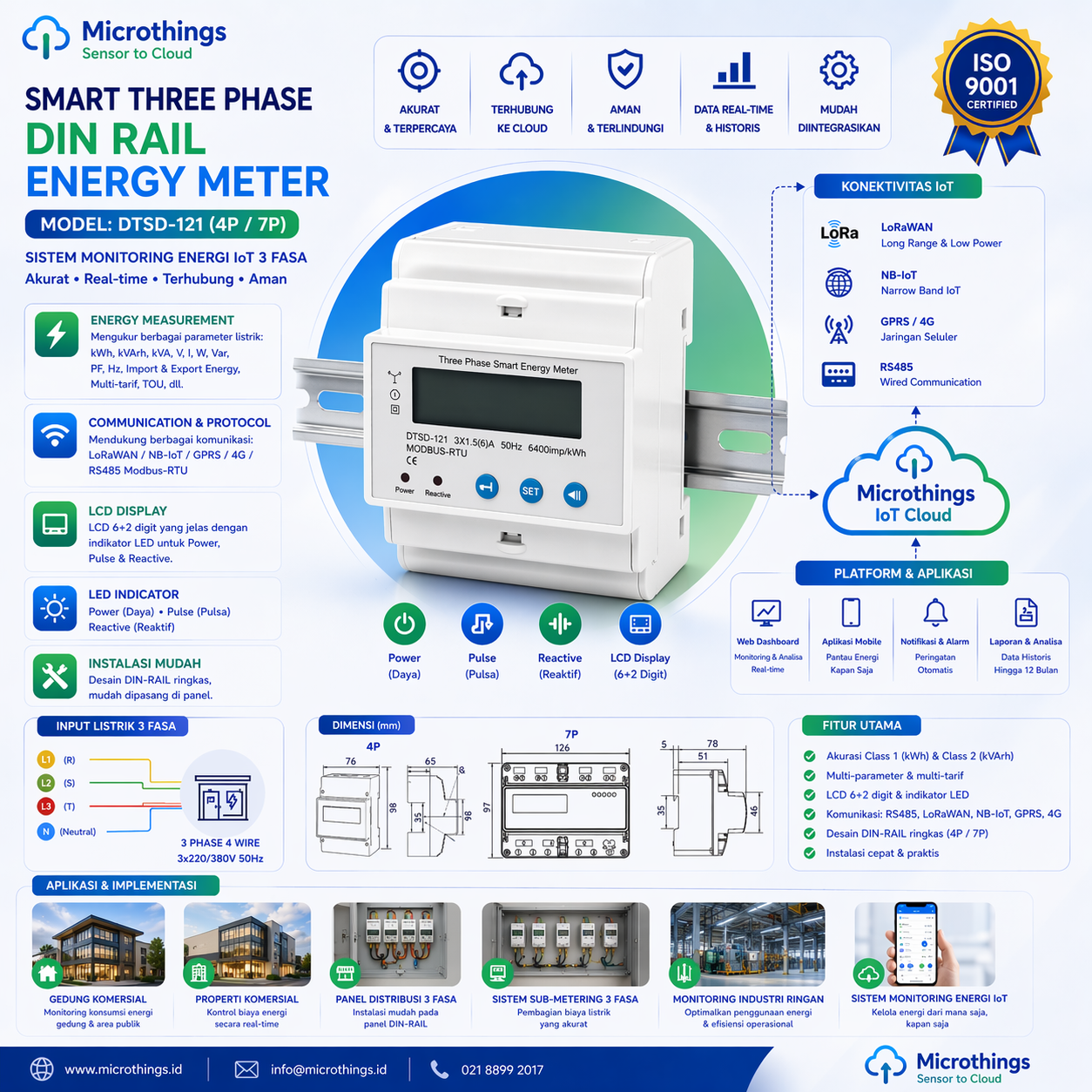

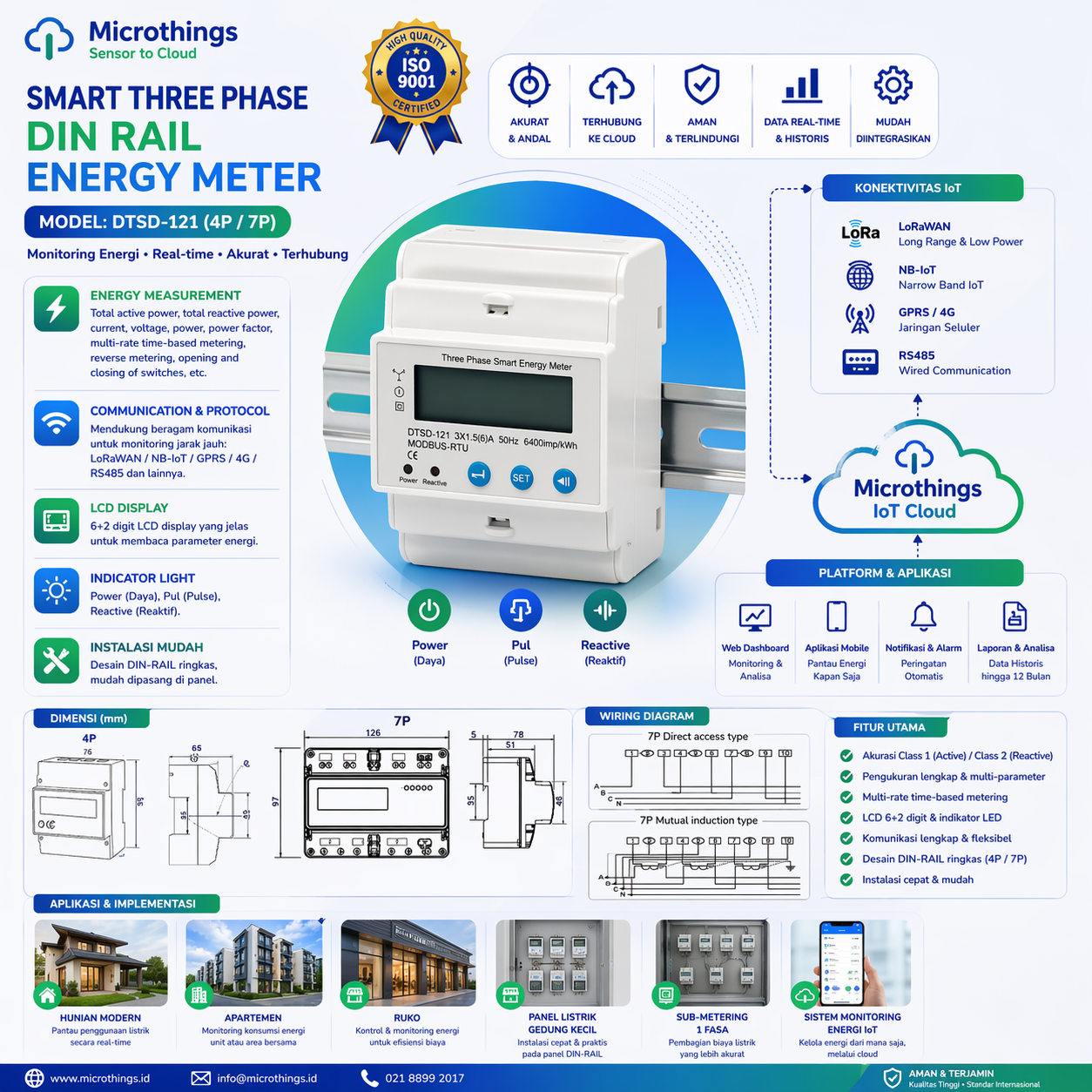

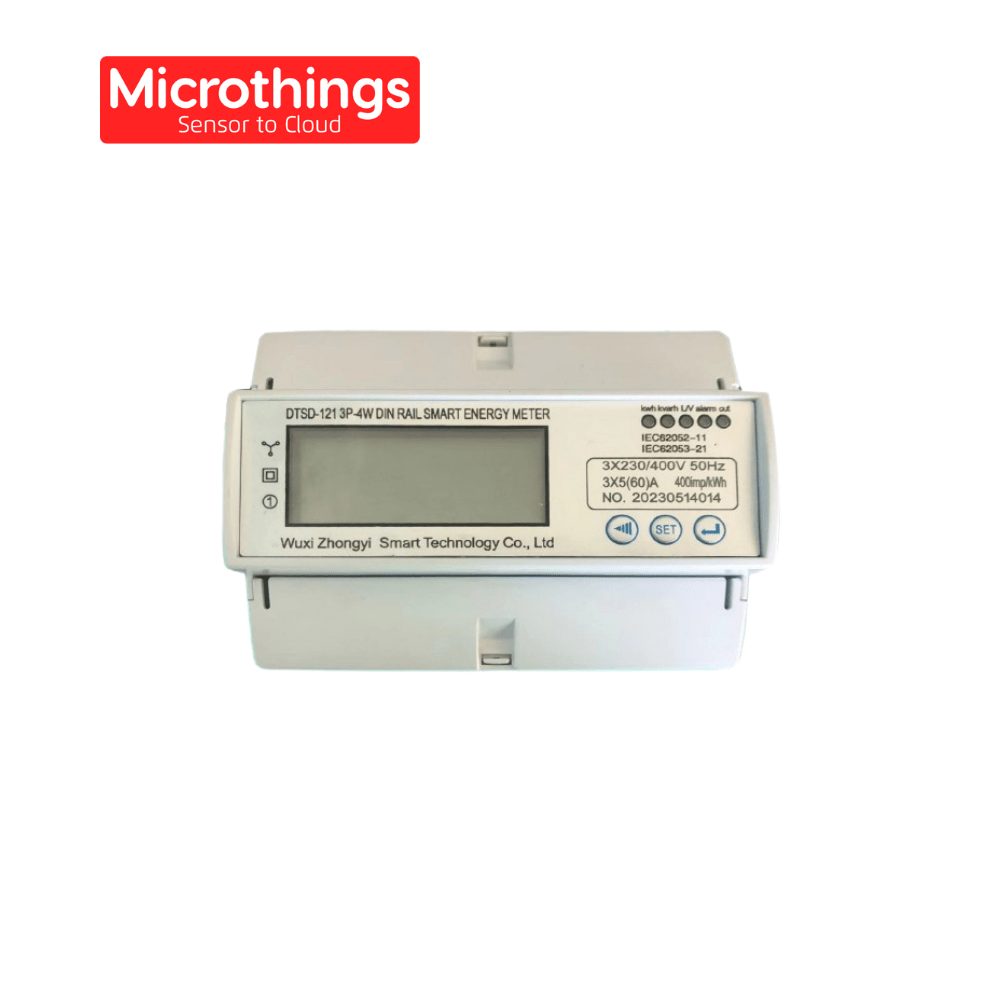

Smart Three Phase Energy Meter adalah smart three-phase din-rail energy meter yang tersedia dalam konfigurasi 4p dan 7p, dirancang untuk pengukuran energi listrik 3 fasa pada aplikasi komersial dan residensial. Mendukung total active power, total reactive power, current, voltage, power, power factor, multi-rate time-based metering, reverse metering, hingga opening dan closing of switches. Produk ini juga mendukung pembacaan meter jarak jauh melalui berbagai media komunikasi.
Fitur Utama
- Smart din-rail energy meter 3 fasa
- Tersedia tipe:
- 4P
- 7P direct access type
- 7P mutual induction type
- Pengukuran:
- total active power
- total reactive power
- current
- voltage
- power
- power factor
- multi-rate time-based metering
- reverse metering
- opening and closing of switches
- LCD 6+2 digit
- Komunikasi:
- 4G
- WiFi
- LoRaWAN
- NB-IoT
- GPRS
- RS485
- Protokol:
- DL/T645-2007
- Modbus-RTU
- Standar:
- GB/T17215.321-2008
- IEC62053-21
- Indikator lampu:
- Power
- Pul
- Reactive
- Cocok untuk remote management dan remote meter reading
Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | DTSD-121 |
| Jenis produk | Smart Three-Phase Din-Rail Energy Meter (4p, 7p) |
| Tegangan nominal | 3×220/380V, 3×57.7/100V |
| Frekuensi referensi | 50±5Hz |
| Konsumsi daya jalur tegangan | ≤1.5W dan 10VA (static) |
| Arus input | 1.5(6) / 5(20) / 5(30) / 10(40) / 10(60) / 15(60) / 20(80) / 5(100) / 30(100)A |
| Akurasi aktif | Class 1.0 |
| Akurasi reaktif | Class 2.0 |
| Day time error | 0.5s/day |
| Komunikasi | 4G / WiFi / LoRaWAN / NB-IoT / GPRS / RS485 |
| Protokol | DL/T645-2007, Modbus-RTU |
| Pulse constant | 400, 1600 imp/kWh |
| Suhu kerja | -25°C hingga 70°C |
| Kelembapan kerja & penyimpanan | ≤85% |
| Kapasitas baterai | ≥1200mAh |
Manfaat dan aplikasi
Manfaat
- Mendukung pengukuran energi 3 fasa secara akurat dan komprehensif
- Memudahkan monitoring daya aktif dan reaktif
- Cocok untuk kebutuhan multi-rate metering
- Mendukung integrasi ke sistem remote monitoring
- Fleksibel untuk aplikasi direct access maupun mutual induction
- Memudahkan pengelolaan energi di bangunan komersial dan utilitas kecil
Aplikasi
- Gedung komersial
- Panel distribusi 3 fasa
- Properti komersial
- Sistem sub-metering 3 fasa
- Monitoring energi industri ringan
- Sistem monitoring energi IoT 3 fasa
Standart Paket
- 1 unit DTSD-121 Smart Three-Phase Din-Rail Energy Meter
- LCD display terintegrasi
- Housing din-rail
- Terminal koneksi
- Port komunikasi sesuai varian
- Wiring diagram / datasheet produk
