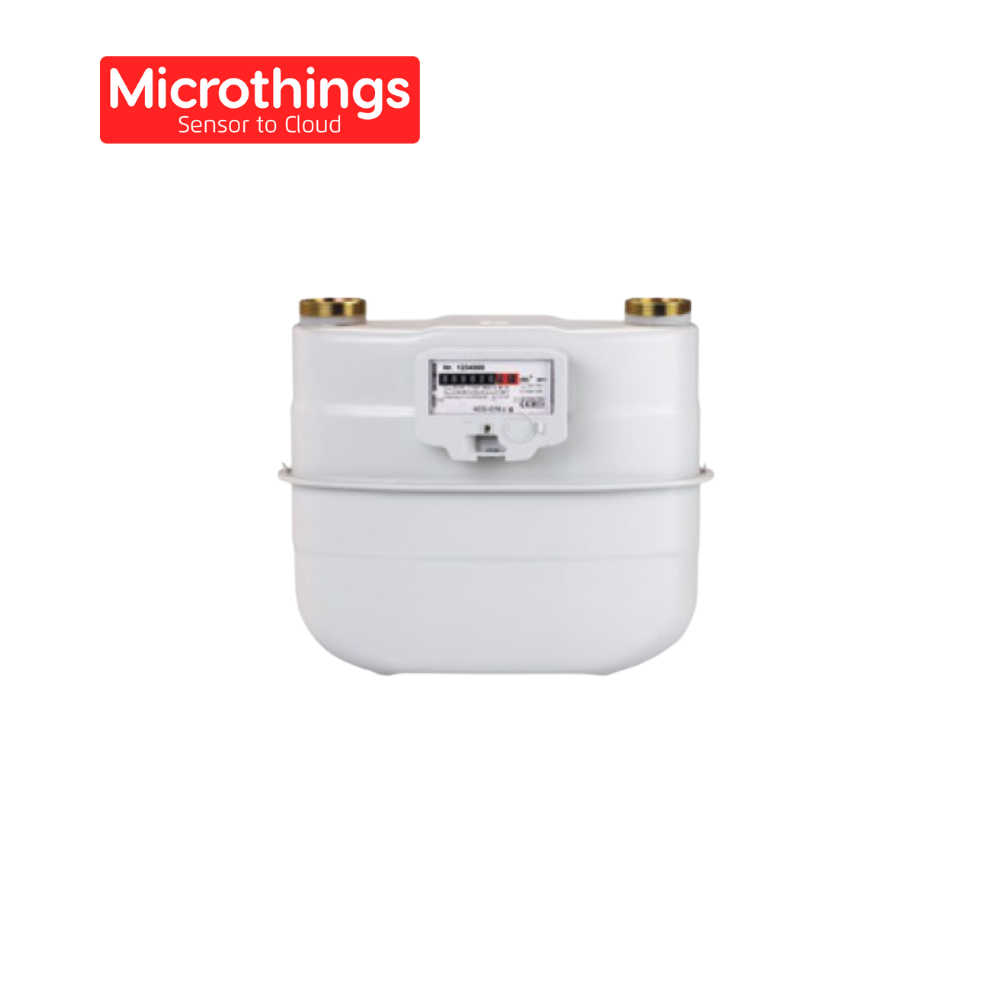

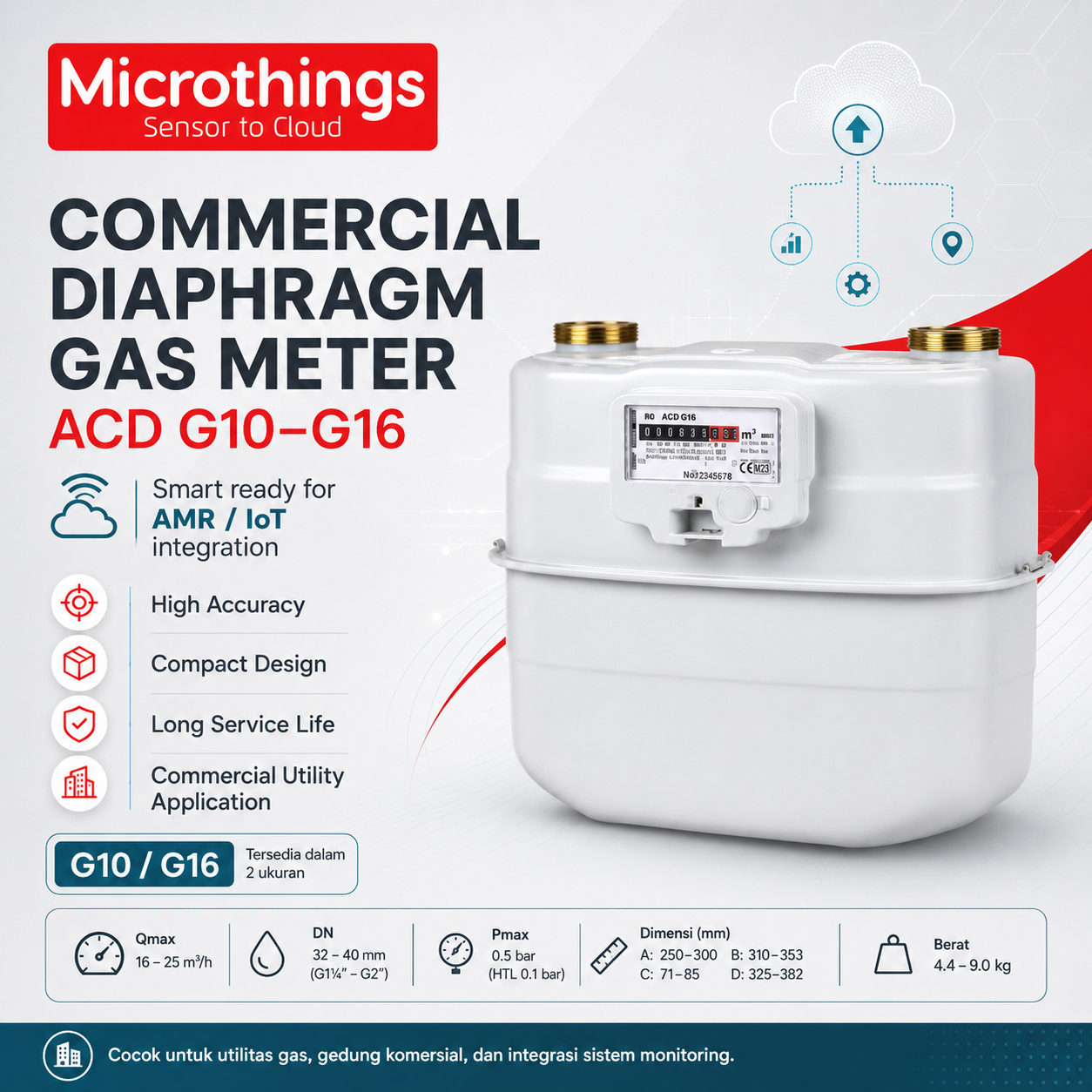

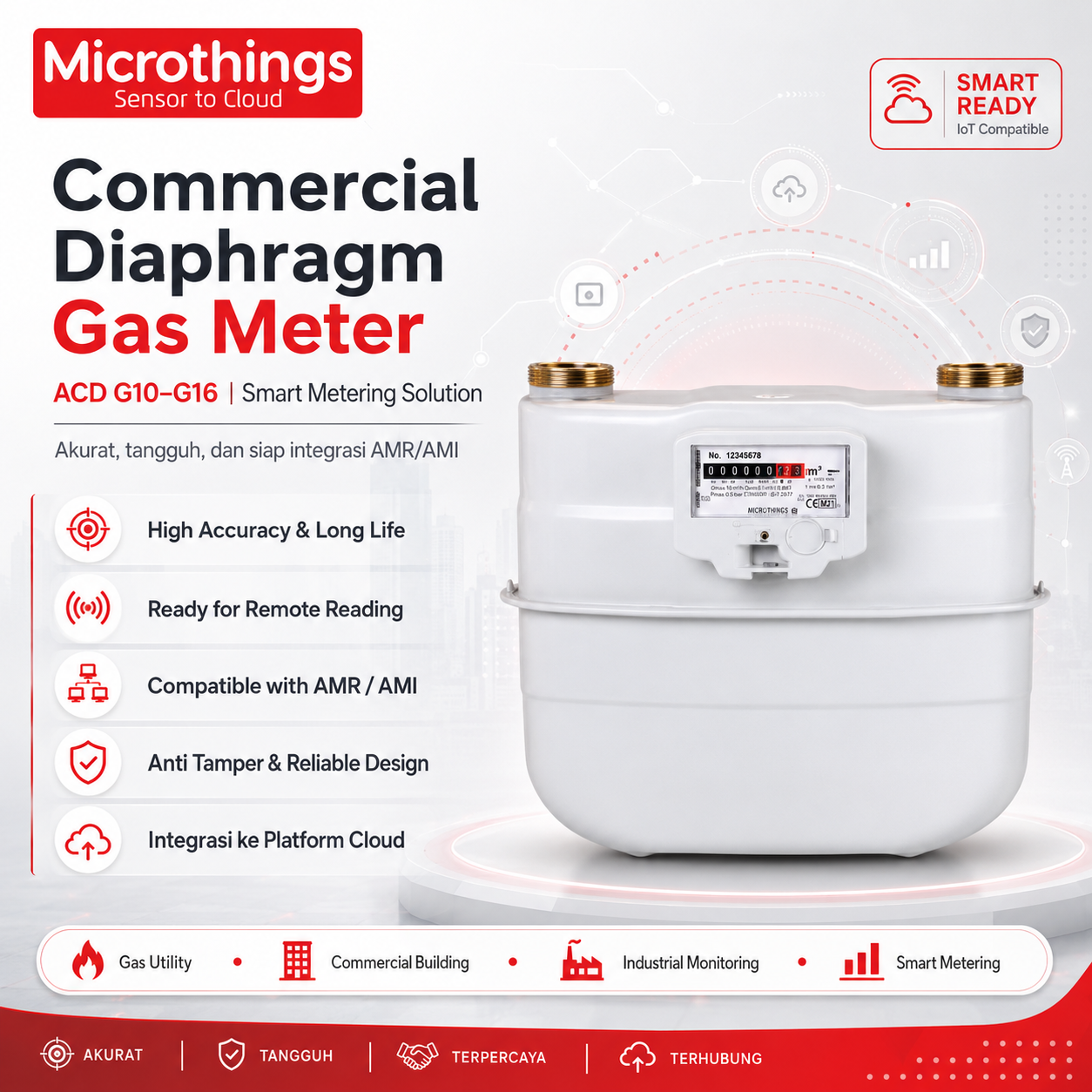

Commercial Diaphragm Gas Meter ACD G10-G16 adalah meter gas tipe diafragma yang dirancang untuk aplikasi komersial dengan kebutuhan presisi tinggi dan stabilitas jangka panjang. Meter ini menggunakan prinsip volumetrik, sehingga performa metrologinya tidak mudah dipengaruhi oleh kondisi pemasangan.
Produk ini tersedia dalam dua varian utama, yaitu compact version dan standard version, dengan pilihan sambungan single pipe atau two pipe connection. Meter ini cocok untuk aplikasi gas bertekanan rendah, khususnya di bawah 1 bar gauge, dan telah dirancang untuk penggunaan fiskal.
Pergerakan diafragma terjadi karena perbedaan tekanan antara inlet dan outlet meter. Gerakan bolak-balik ini dikontrol oleh dua katup geser, kemudian diubah menjadi gerakan rotasi dan diteruskan secara mekanis ke totalizer melalui magnetic coupling atau stuffing box.
Dengan tambahan Gas Meter Reader, meter mekanik ACD G10-G16 dapat ditingkatkan menjadi smart gas meter yang mampu mengirim data konsumsi ke platform cloud seperti METERIN. Hal ini memungkinkan monitoring jarak jauh, pengumpulan data otomatis, integrasi billing, alarm, laporan, dan analitik konsumsi gas.
Fitur Utama
High Accuracy Commercial Gas Meter
Dirancang untuk aplikasi komersial yang membutuhkan pengukuran gas presisi tinggi dan jangkauan luas.
Long-term Accuracy and Reliability
Memberikan performa pengukuran yang stabil untuk penggunaan jangka panjang.
Compact Design
Desain lebih ringkas untuk memudahkan pengiriman, handling, dan instalasi.
Robust Maintenance-free Meter
Konstruksi kuat dengan kebutuhan perawatan rendah.
MID Approved
Mendukung penggunaan fiskal dan memenuhi persyaratan metrologi sesuai standar MID.
High Resistance to Corrosion
Material casing dan komponen internal dirancang untuk tahan terhadap korosi pada penggunaan gas non-korosif.
Ready for Remote Reading
Dapat diintegrasikan dengan perangkat pembaca atau modul komunikasi untuk mendukung remote reading dan data management.
Volumetric Diaphragm Principle
Prinsip pengukuran volumetrik membuat hasil metrologi tidak mudah dipengaruhi oleh kondisi instalasi.
Backrun Stop
Mencegah meter berjalan mundur apabila terjadi upaya manipulasi atau tampering.
Magnetic Coupling
Meter dilengkapi magnetic coupling sebagai standar untuk transmisi mekanik ke totalizer.
Custom Name Plate
Name plate dapat disesuaikan dengan barcode, nomor seri pelanggan, atau logo sesuai kebutuhan proyek.
UV Resistant Totalizer Cover
Totalizer memiliki cover tahan UV untuk mendukung daya tahan perangkat di lapangan.
IoT Ready with Gas Meter Reader
Dapat dikombinasikan dengan Gas Meter Reader untuk mengubah meter mekanik menjadi sistem digital berbasis IoT.
METERIN Cloud Integration
Mendukung integrasi dengan METERIN Platform untuk dashboard, billing, laporan, alarm, dan monitoring berbasis cloud.
Technical Spesifikasi
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Commercial Diaphragm Gas Meter ACD G10-G16 |
| Tipe Meter | Diaphragm Gas Meter |
| Kategori | High Accuracy Commercial Meter |
| Model | ACD G10 dan ACD G16 |
| Aplikasi | Commercial gas metering, utility gas, gas supplier |
| Gas Type | Natural gas, air, propane, butane, nitrogen, dan gas non-korosif lainnya |
| Prinsip Pengukuran | Volumetric diaphragm |
| Cyclic Volume | 5 dm³ |
| Accuracy | Class 1.5 |
| Approval | MID 04/22/EC module B, DE-07-MI002-PT013, EN 1359:2017 |
| Metrology | Sesuai EN 1359:2017 dan MID |
| Maximum Working Pressure | Compact version: 0.5 bar; Standard version: 0.5 bar atau 1 bar optional |
| Flow Range G10 | Qmin 0.10 m³/h, Qmax 16 m³/h |
| Flow Range G16 | Qmin 0.16 m³/h, Qmax 25 m³/h |
| Starting Flow Rate | Typical value < 8 dm³/h |
| Totalizer Protection | IP54 |
| Backrun Stop | Tersedia |
| Colour | Light grey RAL7035 |
| IoT Integration | Dapat menggunakan Gas Meter Reader |
| Platform Integration | METERIN Cloud Platform |
Temperature Range
| Parameter | Spesifikasi |
|---|---|
| Ambient Temperature | -25°C sampai +55°C |
| Gas Temperature | -25°C sampai +55°C |
| Storage Temperature | -40°C sampai +70°C |
Error dan Metrologi
| Rentang Aliran | Maximum Permissible Error |
|---|---|
| Qmin sampai 0.1 Qmax | ±3% |
| 0.1 Qmax sampai Qmax | ±1.5% |
Spesifikasi Totalizer
| Parameter | Spesifikasi |
|---|---|
| Totalizer | IP54 |
| Cover | UV resistant cover |
| Reflecting Disc | Tersedia pada drum pertama untuk memudahkan pemeriksaan berkala |
| Name Plate | Dapat disesuaikan dengan barcode, customer serial number, atau logo |
| Totalizer Version | Tersedia beberapa versi sesuai aplikasi |
Koneksi
| Parameter | Spesifikasi |
|---|---|
| Connection Type | Single pipe atau two pipe connection |
| Range Connection | DN32 sampai DN50 tergantung G-size |
| Custom Connection | Tersedia berdasarkan permintaan |
| Magnetic Coupling | Standard |
| Stuffing Box | Optional |
Material Konstruksi
| Komponen | Material |
|---|---|
| Casing | Aluminium-coated sheet steel |
| Measuring Unit Body | Polyacetal atau POM |
| Diaphragm | Polyester fabric coated with NBR-ECO |
| Distribution Valves and Grid | Phenol resin |
Optional Features
| Optional Feature | Keterangan |
|---|---|
| Thermowell | Untuk electronic temperature compensation |
| Second Thermowell | Untuk reference measurement, tersedia berdasarkan permintaan khusus |
| High Temperature Loading | HTL version mengikuti EN1359 PN0.1 |
| Pressure Tapping | Untuk mengukur tekanan gas pada titik referensi |

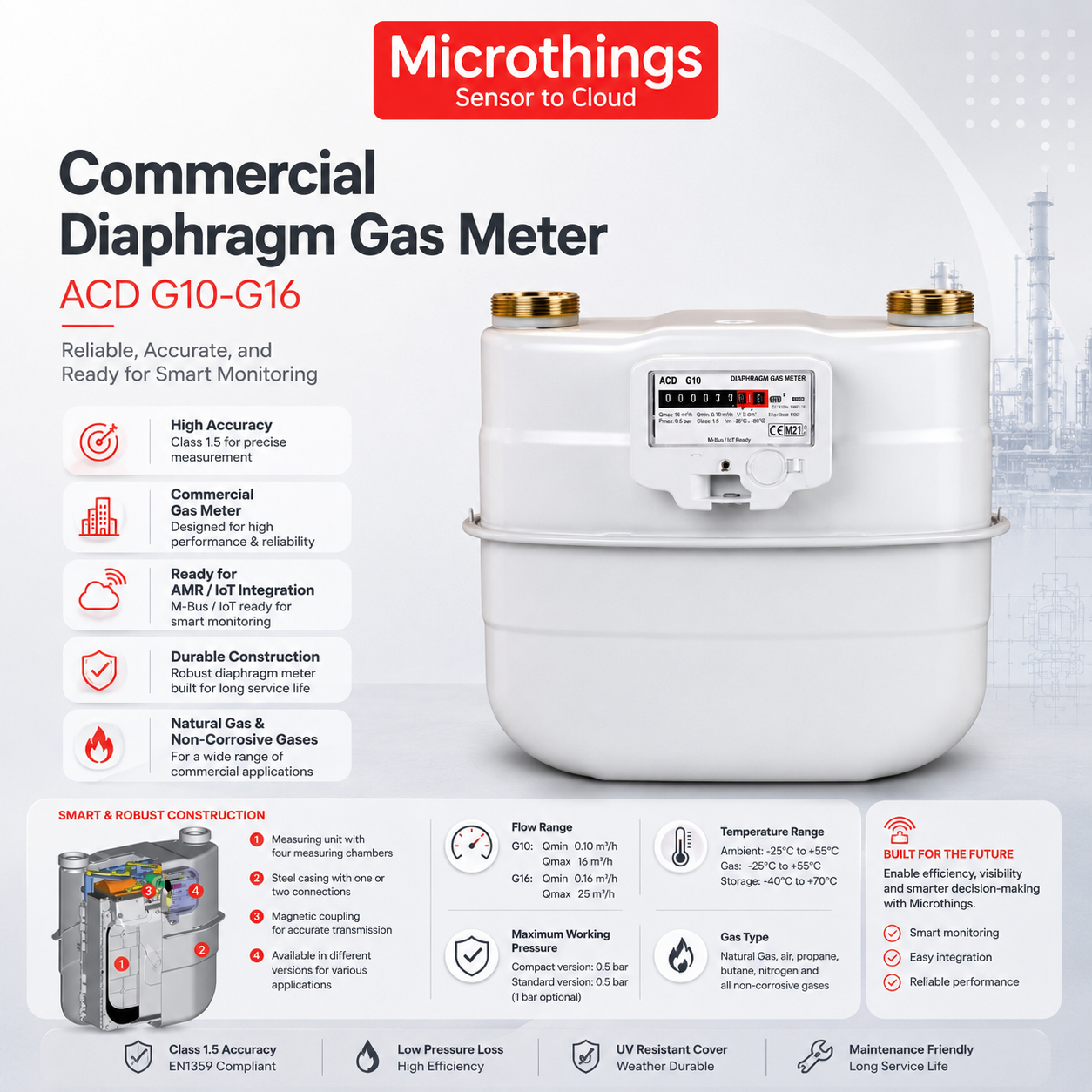

Komponen Utama Meter
| No | Komponen | Fungsi |
|---|---|---|
| 1 | Measuring Unit | Berisi empat measuring chambers, dua sliding valves, dan outlet pipe |
| 2 | Steel Casing | Housing utama dengan satu atau dua koneksi |
| 3 | Magnetic Coupling / Stuffing Box | Mentransmisikan pergerakan measuring unit ke totalizer |
| 4 | Totalizer | Menampilkan hasil pembacaan volume gas |
Totalizer Characteristics “C” Series
| Parameter | Spesifikasi |
|---|---|
| Meter Size | G10 / G16 |
| European Metrological Approval | DE-07-MI002-PTB013 |
| Display | Mechanical index with 8 drums, 2 decimals |
| Transmission Rate | 0.1 m³ / rotation |
| Transmission System | Cyble target |
| Mechanical Environment | M1 atau M2 tergantung versi |
| Electronic Environment | E2 |
| Fungsi Utama | Smart ready untuk future AMR capabilities |
| Kelebihan | Smart reading dengan additional module, retrofit tanpa recalibration, electronic switch reliable, anti magnetic tampering |
Totalizer Characteristics “O” Series
| Parameter | Spesifikasi |
|---|---|
| Meter Size | G10 / G16 |
| European Metrological Approval | DE-07-MI002-PTB013 |
| Display | Mechanical index with 8 drums, 2 decimals |
| Pulse Generator | Standard 0.1 m³/pulse atau optional 1 m³/pulse |
| Pulse Transmitter | Retrofittable LF system, 180 Vdc max, 50 mA max |
| Version | 1 m cable, terminal block, binder plug, double LF pulse transmitter |
| Mechanical Environment | M1 |
| Electronic Environment | E2 |
| Fungsi Utama | Retrofit untuk smart upgrade pada meter park existing |
Totalizer Characteristics “E” Series
| Parameter | Spesifikasi |
|---|---|
| Meter Size | G10 / G16 |
| European Metrological Approval | DK-0200-MI002-C20 |
| Temperature Range | -10°C sampai +55°C; optional -25°C sampai +55°C untuk G10 |
| ATEX Approval | II 2G Ex ib IIB T3 |
| Relative Humidity | Maximum 93% non-condensing antara -25°C dan +55°C |
| Display | LCD with 9 digits, 3 decimals |
| M-Bus Interface | 300 bps / 2400 bps, wired atau wireless |
| Battery | Lithium battery, rata-rata lifetime minimum 15 tahun |
| Standards | EN12405-1:2007-08, Directive 2004/108/EC, EN1434, OMS |
| Serial Bus | M-Bus slave wired EN13757-2/3, wireless EN13757-4 |
| Customer Port | IR service interface EN62056-21 |
| Mechanical Environment | M1 |
| Electronic Environment | E2 |
| Fungsi Utama | Mendukung European communication standards dan interoperability |
Manfaat dan Aplikasi
Manfaat Utama
Akurasi Tinggi untuk Penggunaan Komersial
Class 1.5 dan error curve yang stabil mendukung pengukuran gas yang akurat untuk kebutuhan billing dan penggunaan fiskal.
Cocok untuk Tekanan Rendah
Dirancang untuk aplikasi gas dengan tekanan rendah di bawah 1 bar gauge.
Tidak Dipengaruhi Kondisi Instalasi
Karena menggunakan prinsip volumetrik diafragma, performa metrologi tetap stabil pada berbagai kondisi pemasangan.
Desain Ringkas dan Mudah Dipasang
Ukuran compact membantu mengurangi biaya pengiriman, memudahkan handling, dan mempercepat instalasi.
Tahan Lama dan Andal
Material berkualitas seperti aluminium-coated sheet steel, POM, NBR-ECO, dan phenol resin mendukung masa pakai panjang.
Aman dari Manipulasi
Fitur backrun stop membantu mencegah pembacaan mundur akibat tindakan tampering.
Siap Remote Reading
Dengan totalizer “C”, “O”, atau “E” series, meter dapat dikembangkan untuk remote reading, AMR, atau integrasi komunikasi.
Bisa Menjadi Smart Gas Meter
Dengan tambahan Gas Meter Reader, meter mekanik dapat berubah menjadi meter digital cerdas berbasis IoT.
Terintegrasi dengan METERIN
Data konsumsi gas dapat dikirim ke METERIN Cloud Platform untuk dashboard, billing, alarm, laporan, dan analitik.
Aplikasi Penggunaan
| Sektor | Contoh Penggunaan |
|---|---|
| Utility Gas Company | Pengukuran pelanggan komersial, billing, monitoring jaringan, dan pengelolaan data |
| Gedung Komersial | Pengukuran gas untuk kantor, mall, hotel, rumah sakit, dan fasilitas gedung |
| Restoran dan F&B | Monitoring konsumsi gas dapur komersial |
| Hotel | Pengukuran gas untuk dapur, laundry, boiler, dan fasilitas pendukung |
| Rumah Sakit | Monitoring gas pada area utilitas tertentu |
| Industri Ringan | Pengukuran gas untuk proses produksi ringan dan utilitas |
| Kawasan Komersial | Pengelolaan konsumsi gas tenant dan fasilitas kawasan |
| Sistem Billing Gas | Integrasi data meter dengan sistem tagihan pelanggan |
| Sistem AMR Gas | Pembacaan meter otomatis dengan totalizer atau gas meter reader |
| IoT Gas Monitoring | Pengiriman data konsumsi gas ke dashboard cloud |
| Smart Building | Integrasi meter gas dengan Building Management System |
| Smart City | Monitoring utilitas gas berbasis data dan cloud |
| Retrofit Meter Gas | Modernisasi meter mekanik menjadi meter digital berbasis IoT |
| METERIN Platform | Meter as a Service untuk monitoring, laporan, billing, dan analitik |
Standard Paket
Paket Basic Commercial Gas Meter
| Komponen | Keterangan |
|---|---|
| ACD G10 atau G16 Gas Meter | Meter gas komersial utama |
| Mechanical Totalizer | Totalizer sesuai konfigurasi |
| Casing | Aluminium-coated sheet steel |
| Measuring Unit | Measuring chamber, sliding valve, dan outlet pipe |
| Magnetic Coupling | Transmisi standar ke totalizer |
| Backrun Stop | Proteksi agar meter tidak berjalan mundur |
| Dokumentasi Produk | Panduan teknis dan instalasi |
Paket Retrofit AMR
| Komponen | Keterangan |
|---|---|
| ACD G10-G16 Meter | Meter mekanik existing atau baru |
| Totalizer C/O/E Series | Sesuai kebutuhan komunikasi |
| Gas Meter Reader | Perangkat pembaca untuk digitalisasi meter |
| Pulse / M-Bus / Wireless Interface | Sesuai konfigurasi proyek |
| Data Logger | Penyimpanan dan pengiriman data meter |
| Technical Support | Setup dan commissioning |

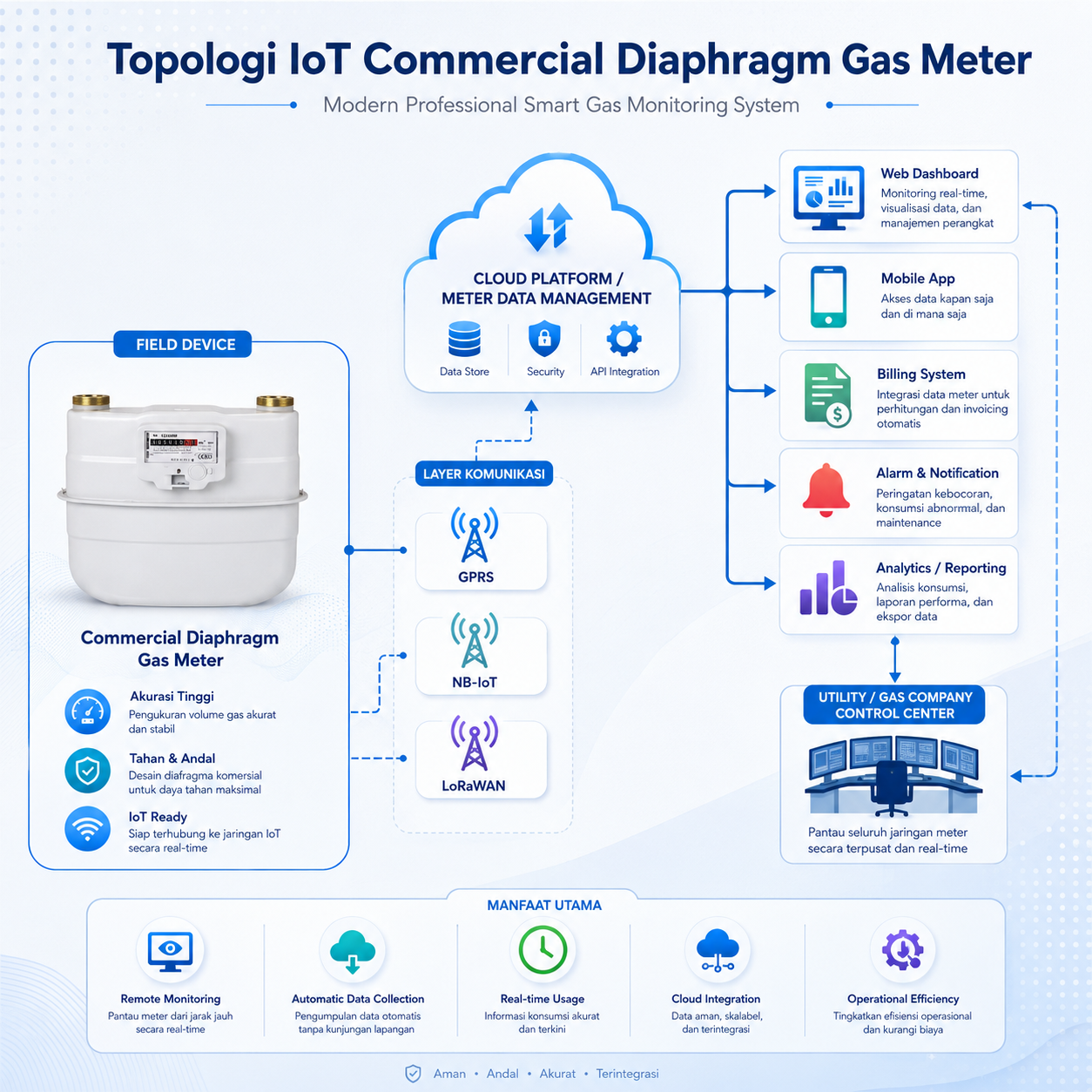

Paket METERIN IoT Gas Monitoring
| Komponen | Keterangan |
|---|---|
| ACD G10-G16 Gas Meter | Perangkat pengukuran gas |
| Gas Meter Reader / Communication Module | Perangkat komunikasi data |
| METERIN Cloud Platform | Dashboard monitoring berbasis cloud |
| Meter Data Management | Penyimpanan dan validasi data meter |
| Billing Integration | Integrasi data konsumsi dengan sistem tagihan |
| Alarm dan Notifikasi | Peringatan abnormal usage, status perangkat, dan event |
| Report Management | Laporan konsumsi harian, bulanan, dan periodik |
| API Integration | Integrasi dengan sistem internal pelanggan |
| Mobile / Web Dashboard | Akses monitoring melalui web atau aplikasi |
