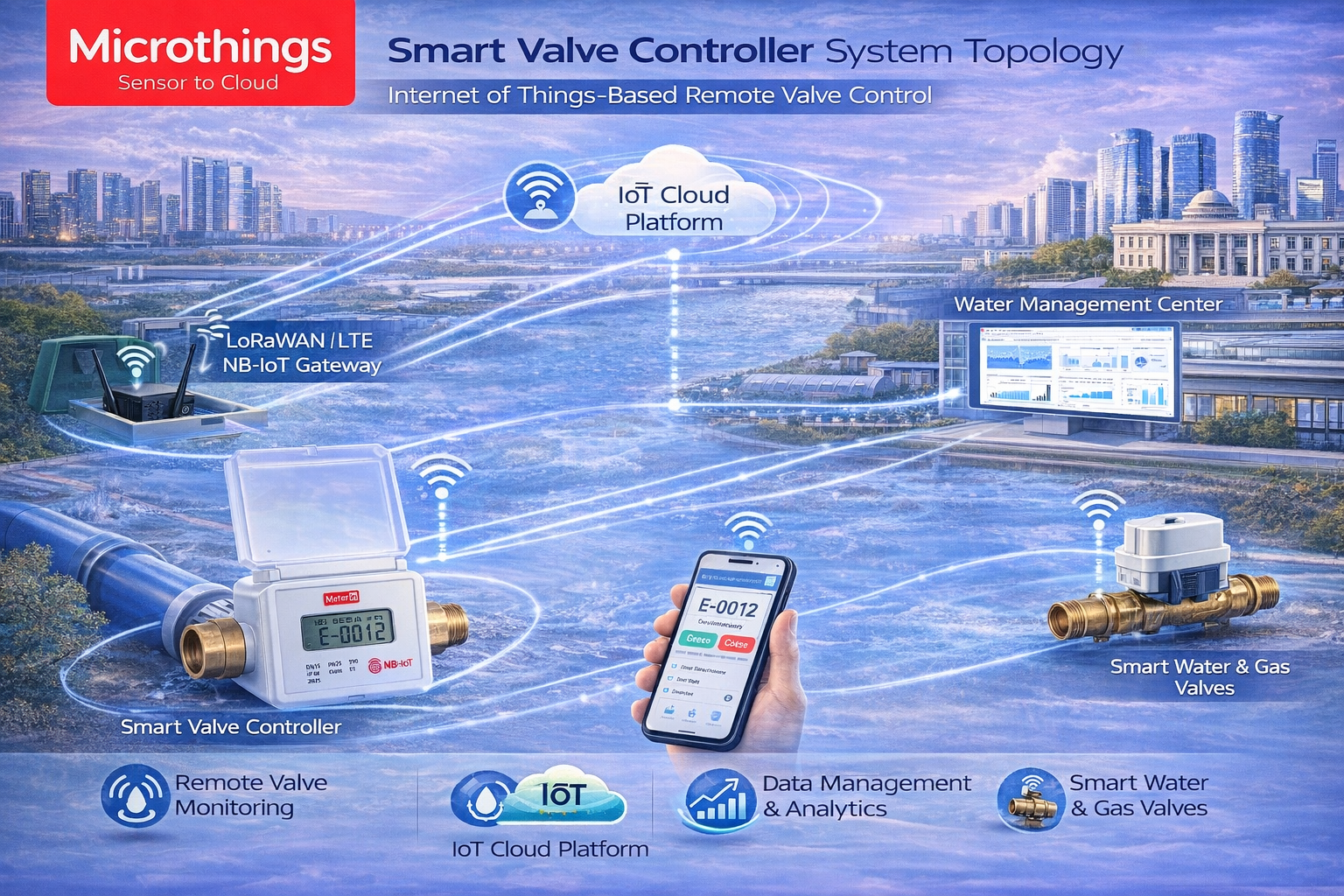

Smart Valve Controller adalah perangkat kontrol katup pintar untuk air dan gas yang dirancang untuk mendukung pengoperasian katup jarak jauh secara aman, efisien, dan real-time. Perangkat ini mengadopsi teknologi komunikasi nirkabel NB-IoT dan LoRaWAN untuk menghadirkan cakupan komunikasi yang luas, pemasangan yang mudah, serta integrasi yang praktis ke sistem utilitas modern.
Smart Valve Controller dapat digunakan pada dua skenario utama, yaitu katup independen dan katup penghubung. Perangkat ini umumnya dipasang pada pipa air atau gas untuk mengendalikan aliran cairan maupun gas di dalam pipa. Saat menerima perintah kontrol dari server, perangkat akan menjalankan aksi buka atau tutup katup secara otomatis.
Jika terjadi kondisi tidak normal, seperti katup setengah terbuka atau katup tidak merespons, perangkat akan mengirimkan laporan kesalahan ke server. Selain itu, layar perangkat dapat menampilkan informasi penting seperti daya suplai keseluruhan, kode status kerja, dan status katup, sehingga memudahkan pemantauan di lapangan maupun dari pusat kontrol.
Fitur Utama
- Kontrol katup air dan gas jarak jauh
- Mendukung komunikasi NB-IoT dan LoRaWAN
- Mendukung mode kerja Class B dan Class C
- Cocok untuk katup independen dan katup penghubung
- Pemasangan mudah pada pipa air atau gas
- Mampu mengeksekusi perintah buka/tutup katup secara otomatis
- Melaporkan kondisi abnormal ke server
- Deteksi kesalahan seperti katup setengah dan katup tidak merespons
- Layar menampilkan status perangkat, status katup, dan daya suplai
- Konsumsi daya rendah untuk penggunaan jangka panjang
- Mendukung catu daya USB eksternal dan baterai lithium
- Dilengkapi indikator LED dan sensor Hall untuk pemantauan dan operasi manual
Technical Spesifikasi
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Smart Valve Controller |
| Diameter Katup | DN15 / DN20 / DN25 |
| Tipe Lingkungan | B |
| Cara Instalasi | Horizontal atau vertikal |
| Jenis Koneksi | Threaded connection |
| Tekanan Kerja | ≤ 2.6 MPa |
| Material | Brass |
| Lingkungan Elektromagnetik | E1 |
| Jenis Katup | Ball valve |
| Temperatur | 0.1 ~ 90 °C |
| Ukuran | Belum dicantumkan |
| Berat | Belum dicantumkan |
| Panjang Kabel | 1 – 2 m |
Kondisi Operasi
| Parameter | Spesifikasi |
|---|---|
| Suhu Operasi | -20 ~ 70 °C |
| Perlindungan IP | IP65 |
| Catu Daya | USB external power |
| Baterai | 3.6V 1/2 AA Lithium, 8000 mAh |
| Konsumsi Daya | 10 – 15 µA |
| Umur Baterai | Typical useful life 3 years |
Catatan penggunaan baterai: umur tipikal dihitung dengan asumsi katup dibuka dan ditutup 5 kali per hari, dan di waktu lainnya perangkat berada pada heartbeat state.
RF Performance
| Parameter | Spesifikasi |
|---|---|
| Frequency Band | 470 MHz ~ 930 MHz |
| Support Global | LoRaWAN frequency plan |
| Transmitting Power | Max 19 dBm |
| Receiving Sensitivity | -140 dBm |
| Antenna Gain Peak | -2 dBi @868/915 MHz, -4 dBi @470 MHz |
Antarmuka Pengguna
| Parameter | Spesifikasi |
|---|---|
| LED | Red and Green Indicator |
| LED Merah | Berkedip saat komunikasi |
| LED Hijau | Menyala saat magnet mendekat |
| Sensor | Full limit Hall sensor |
| Fungsi Sensor | Trigger screen, wake-up device, manually switch valve |
| USB Power Input | Standard USB |
Manfaat dan Aplikasi
Manfaat
- Memungkinkan kontrol katup air dan gas dari jarak jauh
- Mengurangi kebutuhan pengecekan dan pengoperasian manual di lapangan
- Meningkatkan efisiensi sistem distribusi air dan gas
- Mendukung respon cepat saat terjadi kondisi abnormal katup
- Membantu monitoring status katup secara real-time
- Mengurangi risiko operasional melalui alarm dan pelaporan kesalahan
- Cocok untuk sistem utilitas modern berbasis IoT
Aplikasi
- Perusahaan air minum dan utilitas air
- Perusahaan distribusi gas
- Sistem Automatic Meter Reading (AMR)
- Sistem Advanced Metering Infrastructure (AMI)
- Gedung komersial dan perkantoran
- Kawasan industri
- Fasilitas publik dan pemerintahan
- Infrastruktur utilitas pintar
- Proyek smart city dan Internet of Things (IoT)
Standart Paket
Karena isi paket belum disebutkan secara rinci pada data yang Anda kirim, format standar sementara dapat ditulis sebagai berikut:
- Smart Valve Controller × 1
- Panduan penggunaan × 1
- Kartu garansi × 1
Mode Kerja
1. Mode Pelaporan Berkala
Pada mode ini, perangkat akan melaporkan status katup secara periodik sesuai interval waktu yang telah ditentukan sebelumnya. Mode ini digunakan untuk memastikan kondisi katup dapat dipantau secara rutin oleh sistem.
2. Mode Alarm Katup
Pada mode ini, perangkat akan melakukan deteksi kondisi katup dan mengirimkan alarm sesuai waktu tunggu yang telah ditetapkan, termasuk berdasarkan status apakah katup telah terpasang dengan benar atau belum. Mode ini membantu mendeteksi gangguan operasional lebih cepat.
Fitur Lainnya
- Indikasi level baterai perangkat
- Indikasi status perangkat
Persyaratan Pemasangan
- Pipa atau mur sambungan harus sesuai dengan ukuran kaliber katup yang digunakan.
- Gunakan pita anti-bocor pada titik sambungan untuk memastikan tidak terjadi kebocoran setelah pemasangan.
- Catu daya eksternal USB harus dipasang dengan baik dan diarahkan dengan benar.
- Saat pemasangan, pastikan layar katup menghadap ke atas atau ke arah yang mudah terlihat, agar informasi pada layar dapat dibaca dengan jelas.
- Lingkungan pemasangan harus mendukung:
- sinyal komunikasi yang baik
- perlindungan terhadap air
- kondisi lapangan yang sesuai untuk penggunaan perangkat secara aman dan optimal
Penampilan Produk :
|

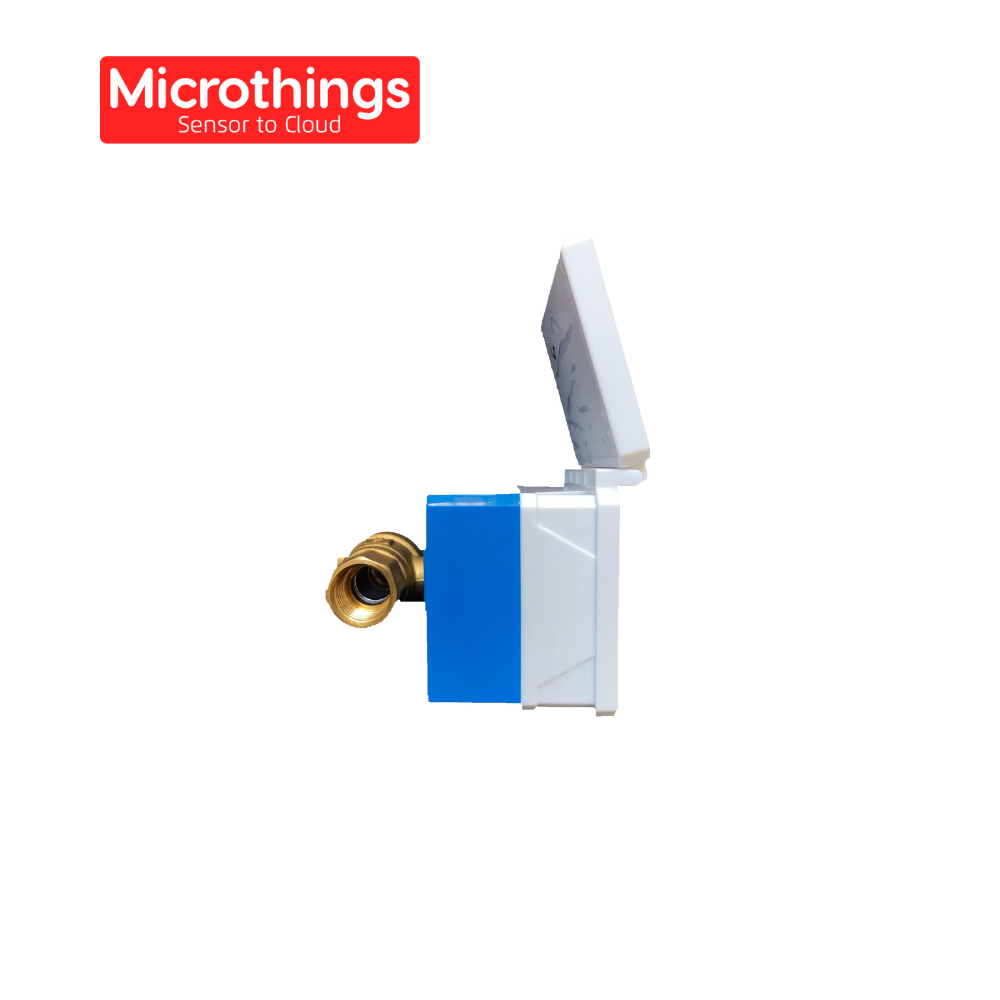

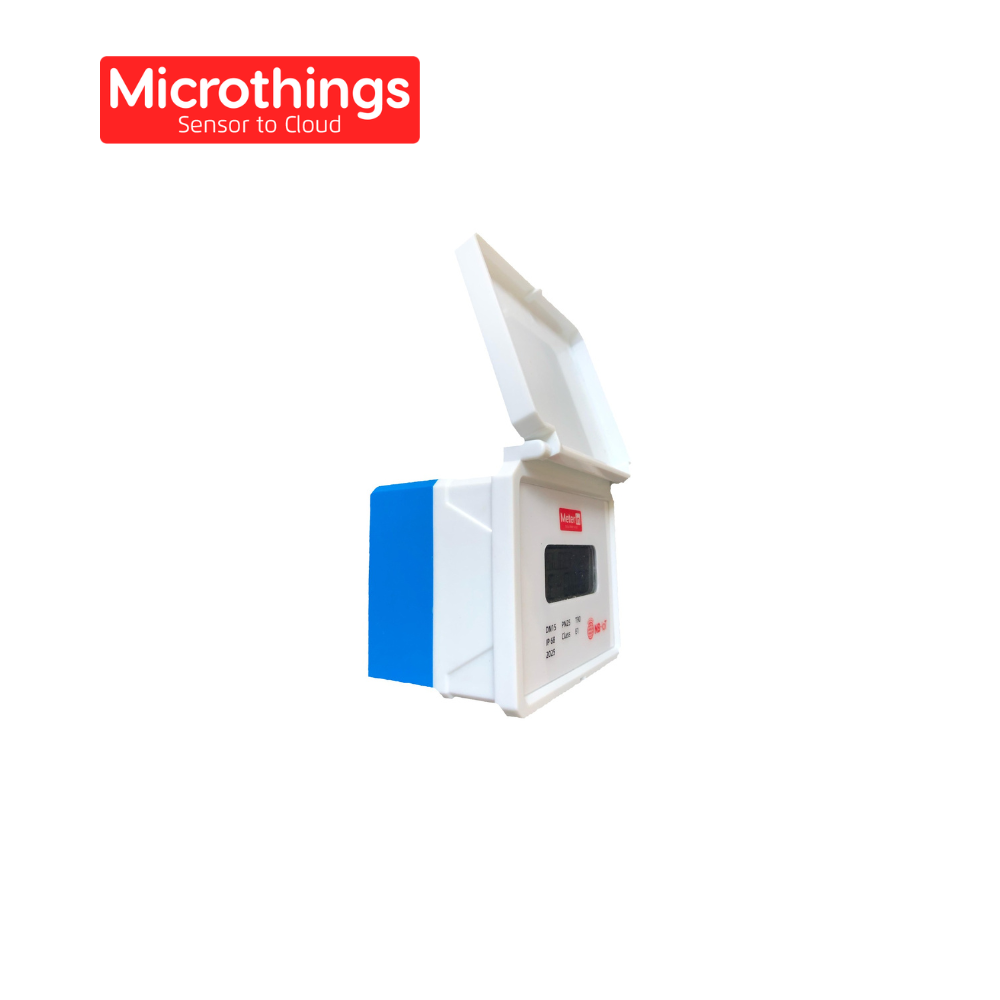

Tampak Samping |
 |
 |
Â

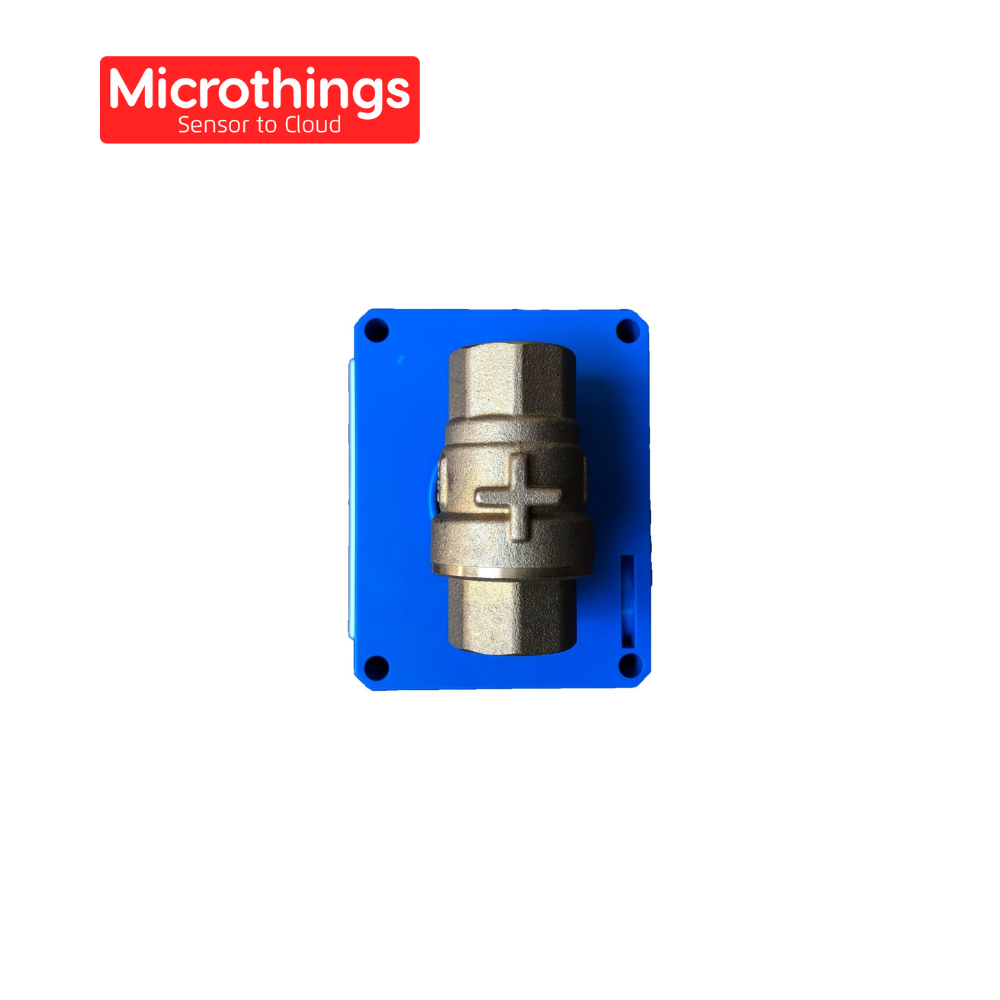

Tampak Atas dan Bawah |
|

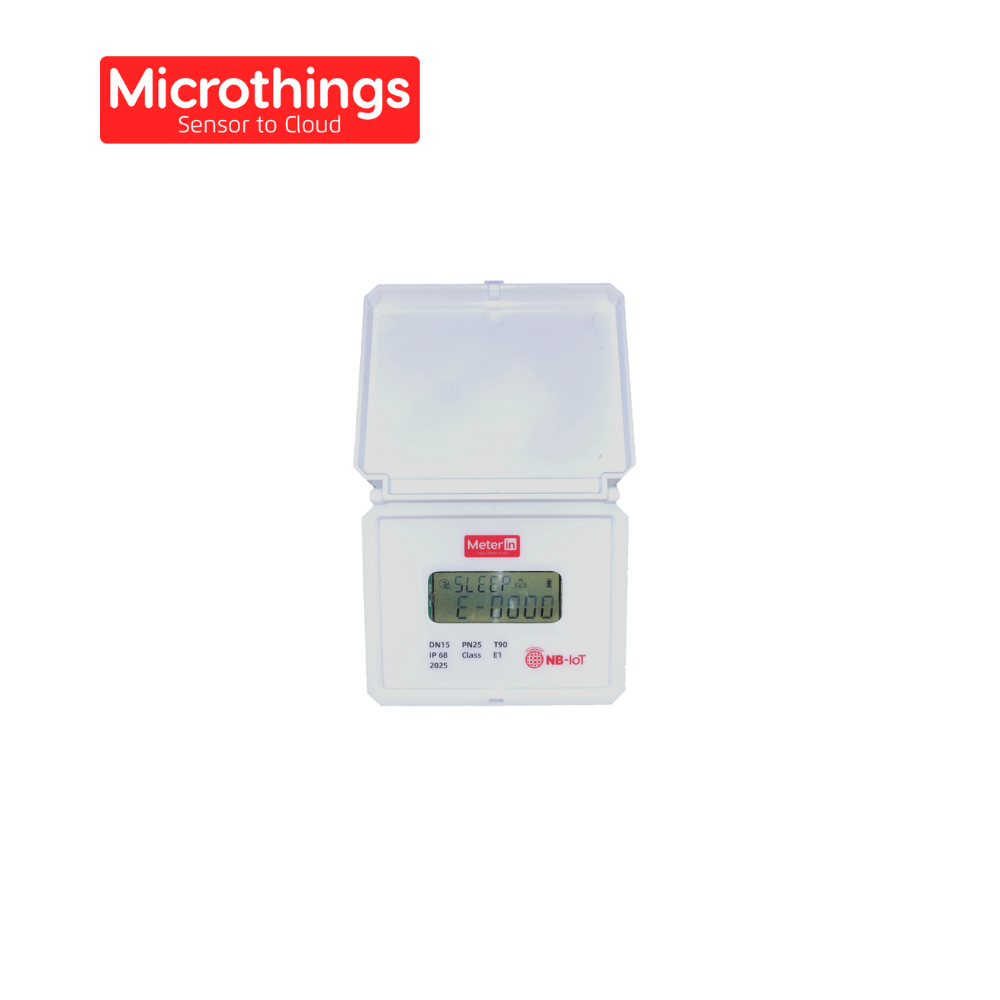

Penampilan struktur produk Atas |
 |
 |

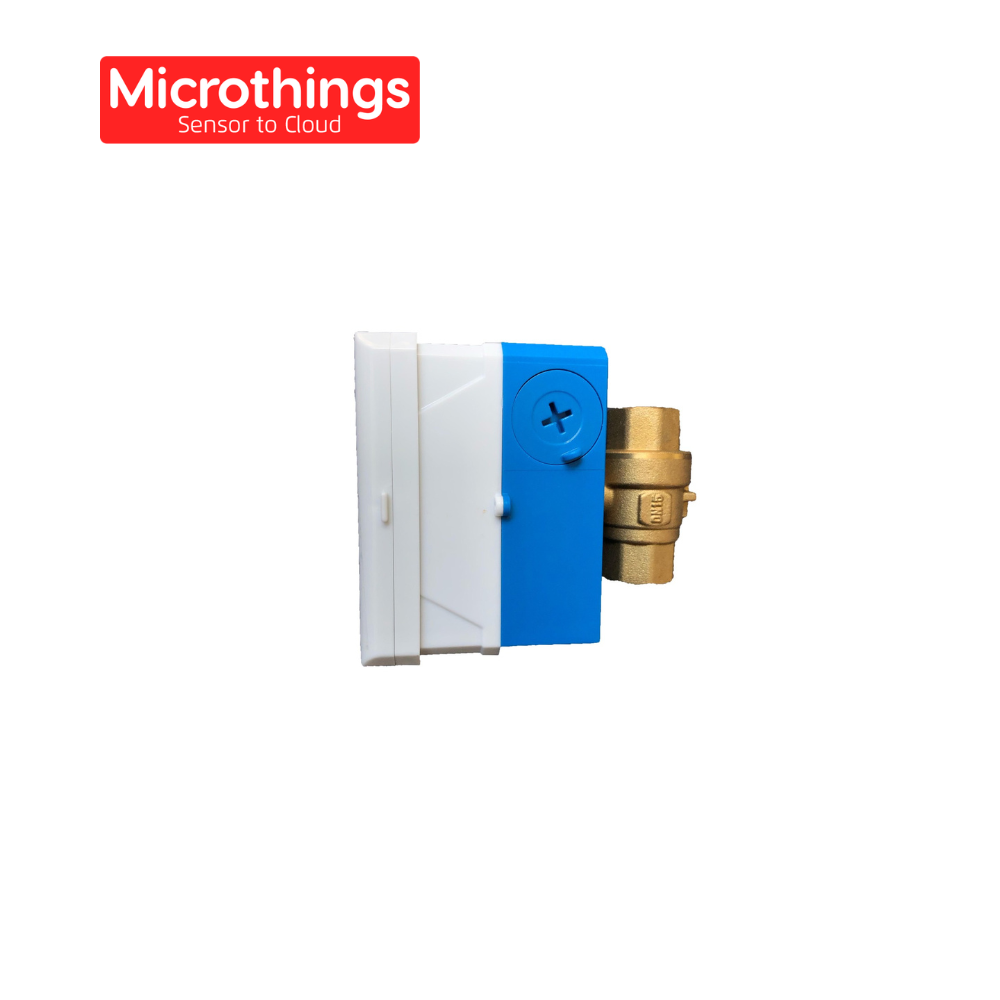

Penampilan struktur produk Samping |
Persyaratan Pemasangan
- Lokasi pemasangan meter dengan komunikasi nirkabel tidak boleh berada di lingkungan tertutup karena dapat memengaruhi kualitas sinyal komunikasi.
- Lokasi pemasangan harus terlindung dari paparan sinar matahari langsung dan pembekuan, serta terhindar dari polusi dan banjir. Lokasi juga harus mudah diakses untuk pembongkaran dan pembacaan meter. Pada musim dingin, tindakan anti-beku wajib dilakukan.
- Selama proses konstruksi, perhatikan perlindungan pada selang dan konduktor. Dilarang keras menarik selang untuk mengangkat atau memindahkan meter air, karena dapat menyebabkan selang terlepas atau selubung konduktor putus.
- Pada pipa yang baru dipasang, kotoran atau benda asing di dalam pipa harus dibersihkan terlebih dahulu untuk mencegah penyumbatan pada meter air. Saat memasang meter air, perhatikan panjang sambungan meter. Apabila jarak antar pipa di kedua ujung tidak sesuai, terlalu pendek, terlalu panjang, atau tidak berada pada satu sumbu, maka posisi pipa harus diperbaiki terlebih dahulu. Jika tidak, sambungan pipa meter air dapat rusak atau meter tidak dapat dipasang dengan baik.
- Untuk meter air yang telah digunakan dalam waktu lama, perubahan kesalahan pembacaan dapat terjadi akibat penyumbatan, kotoran, atau karat pada pipa. Pengguna tidak diperbolehkan merusak segel timah secara mandiri. Untuk perawatan, pengguna dapat menghubungi stasiun verifikasi atau layanan perawatan meter air.
- Spesifikasi meter air harus dipilih sesuai dengan debit aliran pipa. Sebaiknya aliran yang sering digunakan mendekati atau lebih kecil dari aliran nominal yang direkomendasikan. Diameter meter air tidak boleh ditentukan hanya berdasarkan diameter pipa.
- Jika air tidak sedang digunakan tetapi meter masih bergerak sedikit, hal tersebut dapat disebabkan oleh tekanan air dalam pipa yang tidak stabil atau faktor lain yang memengaruhi aliran.
- Sebelum digunakan, meter air harus dikeluarkan dari mode tidur, karena fungsi komunikasi akan nonaktif saat perangkat berada dalam mode tersebut.
-
Pemasang bertanggung jawab atas setiap kerusakan pada meter air maupun aksesorinya yang disebabkan oleh kegagalan mengikuti prosedur dan tindakan pencegahan pemasangan secara benar.
