Smart Gas Meter
Diaphragm Gas Meters
Availability:
100 in stock
Meteran gas diafragma adalah jenis meteran perpindahan positif yang digunakan untuk mengukur volume gas yang dikonsumsi oleh pengguna rumah tangga, komersial, dan industri. Meteran ini merupakan salah satu jenis meteran gas yang paling umum karena keakuratan, keandalan, dan kemampuannya untuk mengukur laju aliran gas yang rendah.

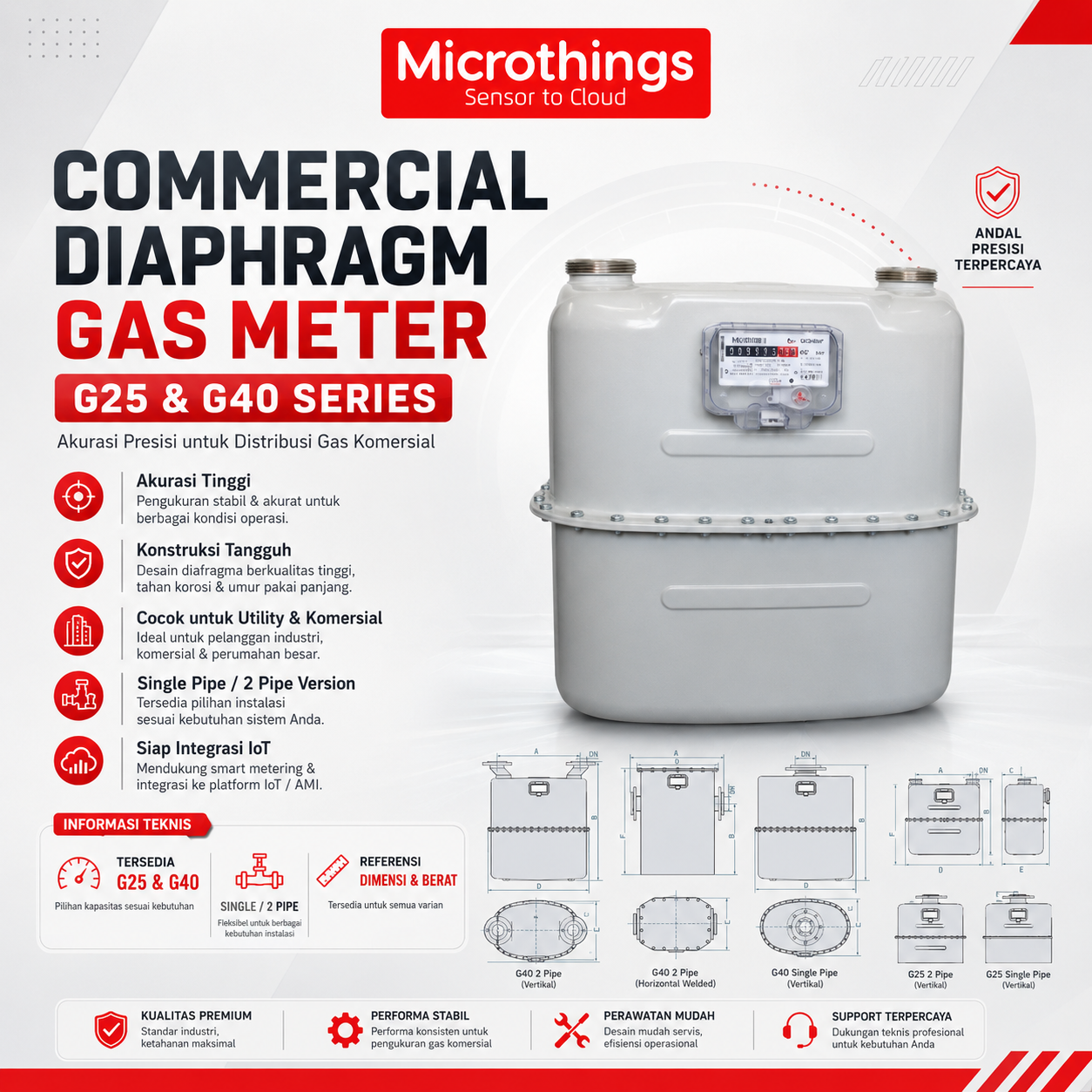

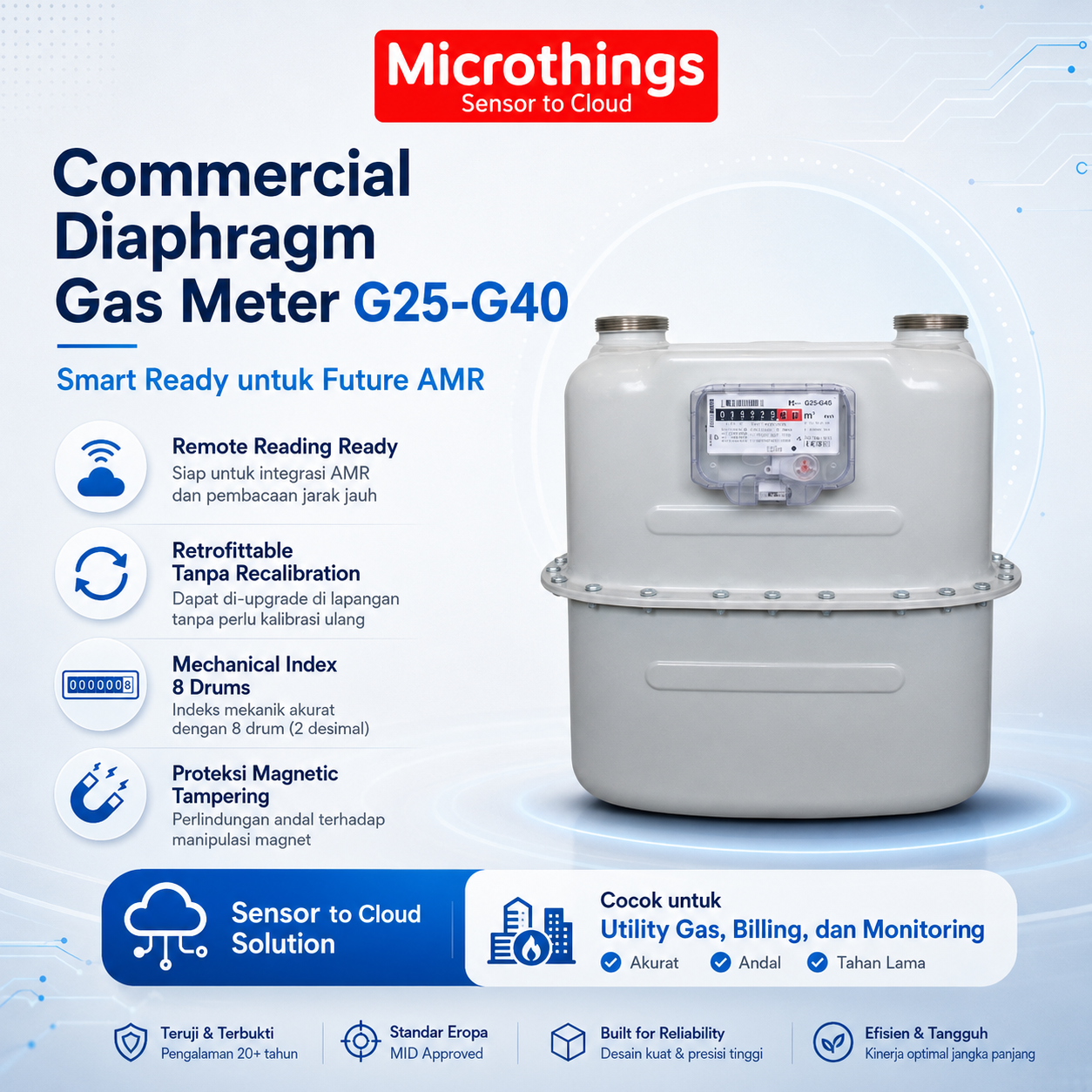

Melalui pengetahuan selama puluhan tahun di bidang meteran gas diafragma komersial dan industri, ukuran meter G25 dan G40 kami menggabungkan keakuratan pengukuran dan masa pakai yang lama di lapangan.
Rp3,250,000 – Rp3,750,000
CompareMeteran gas diafragma adalah jenis meteran perpindahan positif yang digunakan untuk mengukur volume gas yang dikonsumsi oleh pengguna rumah tangga, komersial, dan industri. Meteran ini merupakan salah satu jenis meteran gas yang paling umum karena keakuratan, keandalan, dan kemampuannya untuk mengukur laju aliran gas yang rendah.
Melalui pengetahuan selama puluhan tahun di bidang meteran gas diafragma komersial dan industri, ukuran meter G25 dan G40 kami menggabungkan keakuratan pengukuran dan masa pakai yang lama di lapangan.
Fitur :
| Manfaat Utama : |  |
 | Typical Error Curve |
| Pressure Loss Curve |  |
 | Pengukur diafragma terbuat dari empat bagian utama : 1. Unit pengukuran terutama terdiri dari: |
Aplikasi
Pengukur diafragma G25-G40 digunakan untuk aplikasi yang memerlukan presisi tinggi dan jangkauan luas pada tekanan rendah (di bawah pengukur 1 bar).
Karena prinsip volumetrik pengukur diafragma, metrologinya tidak dipengaruhi oleh kondisi pemasangan.
Pengukur ini dirancang untuk digunakan dengan gas alam, gas buatan, dan gas non-korosif lainnya.
Pengukur diafragma G25-G40 disetujui untuk penggunaan fiskal.
Prinsip Pengoperasian
Pergerakan diafragma disebabkan oleh perbedaan tekanan antara saluran masuk dan saluran keluar meteran. Pengisian bolak-balik dikontrol melalui 2 katup geser.
Pergerakan osilasi ini diubah menjadi gerakan rotasi dan secara mekanis disalurkan ke totalizer melalui kopling magnetik atau kotak isian.
Technical Spesification :
Tabel berikut menunjukkan semua fitur teknis yang mempengaruhi unit pengukuran dan casing meteran
| Gas Type | Natural Gas, air, propane, butane, nitrogen and all non-corrosive gases |
| Cyclic Volume | G25: 20 dm³ G40: 30 dm³ |
| Temperature Range | Ambient: -25°C to +55°C Gas: -25°C to +55°C Storage: -40°C to +70°C |
| Maximum Working Pressure | 0.5 bar (1 bar optional) |
| Flow Range | G25: Qmin 0.25 m3/h Qmax 40 m3/h G40: Qmin 0.4 m3/h Qmax 65 m3/h |
| Accuracy | Class 1.5 |
| Approval | MID (04/22/EC) module B, DE-10-MI002-PTB004, and EN 1359:2017 |
| Metrology | In accordance with the EN 1359:2017 and MID Maximum permissible errors are +/-3% from Qmin to 0.1 Qmax and +/-1.5% from 0.1 Qmax to Qmax. |
| Totalizer | P54 UV resistant cover Fitted with a reflecting disc on the first drum to facilitate periodical checks Customised name plate: bar code, customer serial number or logo |
| Magnetic Coupling Stuffing Box | The meter is equipped as standard with a magnetic coupling As an alternative a stuffing box can be also installed |
| Connections | Single pipe or 2 pipe connections From DN40 to DN80 depending on the G-size Vertical connections for the G25, vertical or horizontal for the G40 Other connections are available on request |
| Backrun Stop | Prevents the meter from running backwards in case of tampering |
| Materials | Steel sheet, drawn or welded depending on the G-size. The use of a powder-coated painting guarantees long term protection against corrosion. All the casings are of a screw type to allow easy maintenance on the meter – no crimped casing |
| Colour | Light grey RAL7035 |
Options
| Thermowell | The meters can be fitted with a thermowell to allow electronic temperature compensation. A second thermowell for reference mesurements is available on special request |
| High Temperature Loading (HTL) | The meters can be delivered in a HTL version following EN1359 PN0,1 |
| Pressure Tapping | This device allows the gas pressure to be measured at a reference point. |
Fitur Totalizer
Dengan seri CO, Actaris Gas menawarkan portofolio lengkap untuk mengatasi tantangan sumber daya energi dan lingkungan saat ini dan di masa mendatang.
Informasi Pemesanan
Rentang pengukuran (G2,5 & G4)
Tekanan kerja maksimum (0,1-0,5-1,5 bar)
Jenis sambungan dan interaksi meter
Penandaan khusus (nomor seri, logo, kode batang)
Opsi (misalnya keran tekanan, modul komunikasi kabel/nirkabel)
| Weight | 2 kg |
|---|---|
| Dimensions | 10 × 10 × 10 cm |
| Meter Size | G2.5, G4, G6 |
Technical Specifications :
Gas Type: Natural Gas, air, propane, butane, nitrogen and all non-corrosive gases
Metrology : Meter conforming to Australian Standard ; AS4647 and OIML R137-1
Accuracy : Maximum permissible errors (% of measurement) +/- 3% from Qmin. to 0.1 Qmax. +/- 1.5% from 0.1 Qmax. to Qmax.
Pressure drop : 125Pa at 8.5 m³/h (gas)
Cyclic Volume: 2 dm³
Temperature range : Operating: -10°C to +60°C ; Storage: -40°C to +70°C
Maximum Operating Pressure : 50kPA (1 Bar option)
Measuring Range : Qmin 0.06 m³/h ; Qmax 10 m³/h
Casing Material : Aluminium die-cast case with grounding and polyester powder painting (resist 1000h salt spray test)
Totalizer : Mechanical index with 8 drums (3 decimals)
Transmission : Rate 0.01 m³ / rotation
Transmission System : Cyble™ target
Approval : Australian NMI-R137
Dust and rain protection : IP67 (according EN60529)
Connections 1” (BS746)
Flow Direction : Left to Right
Colour : Mushroom color (Y65 in accordance with ; AS 2700 -1985)
Back Flow Protection: Back run stop
Transmission : Magnetic coupling
Weight : 3 kg
Pressure tap : Outlet connector – Thread no.2 B.A. (Ø4,7) according to PRS 11
