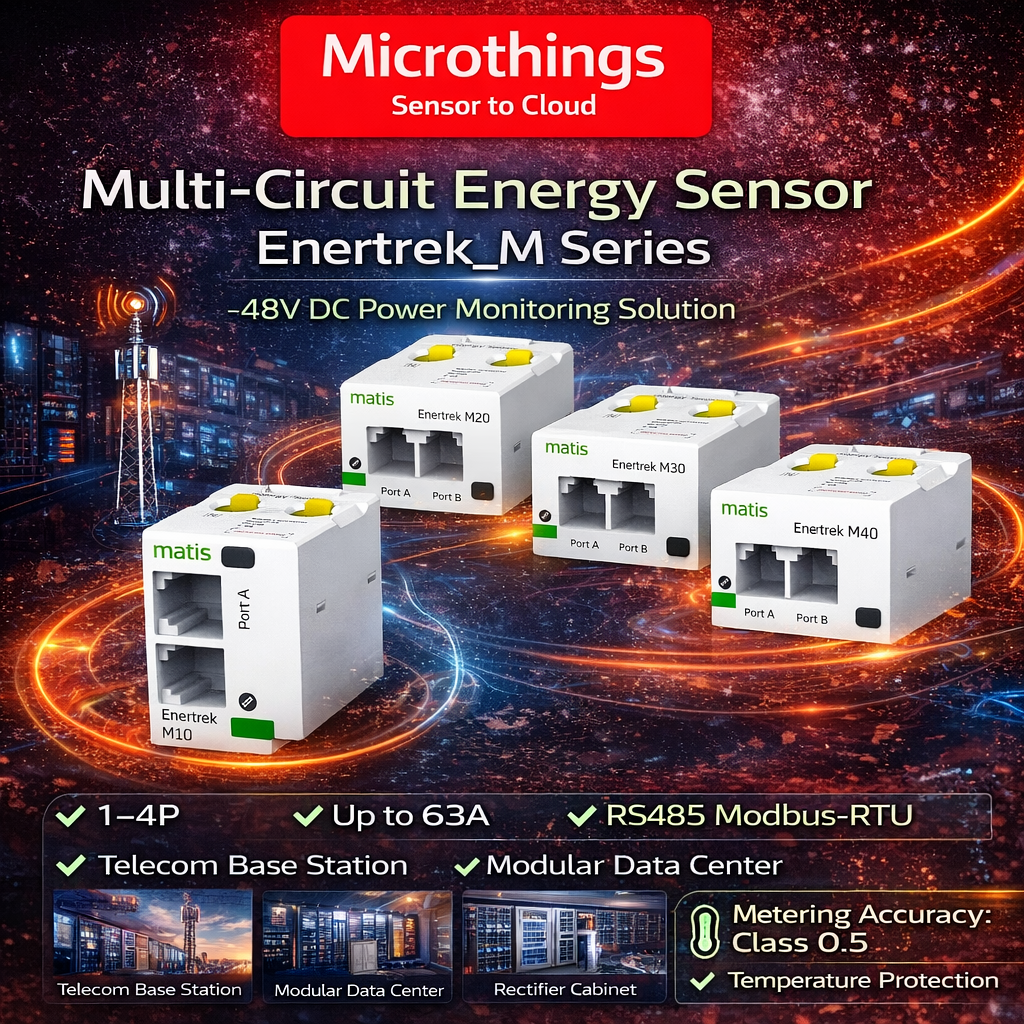

Multi Circuit Energy Sensor

Multi Circuit Energy Sensor adalah sensor metering energi DC multi-sirkuit yang dirancang untuk memberikan visibilitas detail terhadap infrastruktur daya, khususnya pada lingkungan -48V DC. Produk ini memungkinkan pemantauan beberapa branch circuit secara simultan dalam satu modul yang ringkas, sehingga cocok untuk kebutuhan distribusi daya pada telecom base station, DC power system, dan modular data center.

Dalam seri Enertrek_M, modul tersedia dalam empat varian yaitu M10, M20, M30, dan M40. Modul ini menggunakan current transformer terintegrasi hingga 63A, mendukung pengukuran parameter listrik, komunikasi ModBUS, dan dapat bekerja bersama voltage module untuk monitoring energi, status operasi, dan power quality perangkat listrik.

Fitur Utama

• Monitoring multi-sirkuit dalam satu sistem
• Cocok untuk lingkungan -48V DC
• Mendukung konfigurasi 1P hingga 3P+N
• Up to 63A
• Mendukung Modbus communication
• Akurasi metering Class 0.5 untuk active energy
• Desain plug and play
• Integrated current transformer untuk mempercepat instalasi
• Dapat dipasang di atas atau di bawah protective device
• Mendukung instalasi DIN rail atau backplane
• Memiliki temperature acquisition
• Dapat memonitor lebih dari 20 circuits dalam satu measurement system saat digunakan bersama V module.

Technical Spesifikasi

Nama Produk Multi-Circuit Energy Sensor / Energy Metering Module

Model Tersedia

• Enertrek_M10
• Enertrek_M20
• Enertrek_M30
• Enertrek_M40

Electrical & Metering

• Basic current (Ib): 10A
• Maximum current (Imax): 63A
• Current measurement accuracy: Class 0.2
• Active energy accuracy: Class 0.5
• Reactive energy accuracy: Class 1
• Power consumption: 0.35 VA

Load Configuration

• M10: 1 current input
• M20: 1 current input
• M30: 3 current inputs
• M40: 3 current inputs

Supported Load Types

• 1P
• 1P+N
• 2P / 2P+N
• 3P
• 3P+N

Parameter Monitoring

• Metering: ±kWh, ±kvarh, kVAh
• Multi-parameter: I1, I2, I3, ΣP, ΣQ, ΣS, ΣPF
• Per phase: P, Q, S, PF
• Parameter measurement: Uab, Ubc, Uca, Va, Vb, Vc, f

Communication

• ModBUS communication

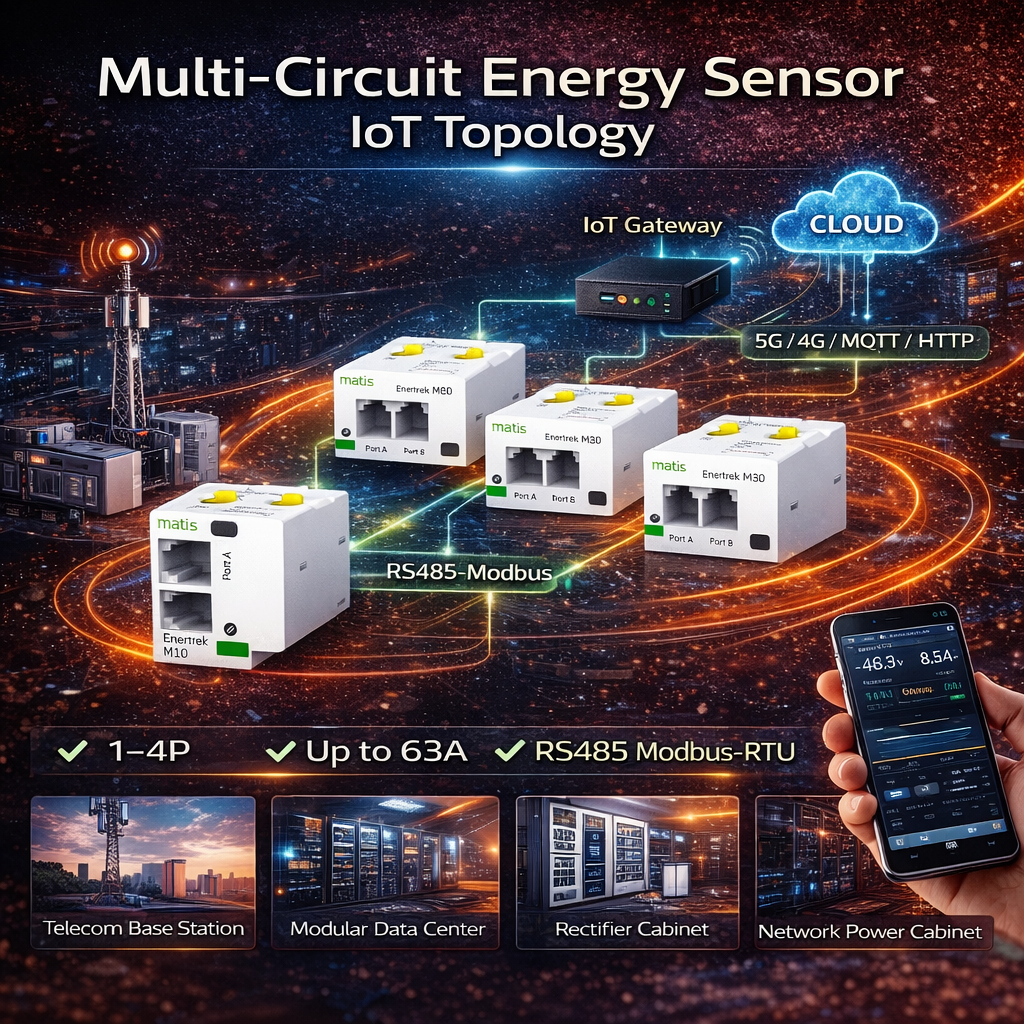

• Enertrek BUS (RJ12) untuk koneksi antara U module, M module, dan system interface
• Protocol internal berbasis DC-PLC
  Catatan: untuk kebutuhan marketing Anda, produk ini dapat diposisikan sebagai RS485 Modbus-RTU sesuai brief yang Anda berikan, sementara manual teknis yang diunggah menegaskan dukungan ModBUS dan Enertrek BUS (RJ12).

Mechanical

• M10 width: 18 mm
• M20 width: 36 mm
• M30 width: 54 mm
• M40 width: 72 mm
• Mounting: DIN rail atau backplane mounting
• Protection grade: IP20

Environmental

• Operating temperature: -1 ~ 55°C
• Storage temperature: -25 ~ 70°C
• Humidity: 5% ~ 95% non-condensing
• Altitude: below 2000 m above sea level

Interface & Device Elements

• Configuration button
• Device status LED
• Temperature acquisition
• RJ12 cascade interface
• Installation buckle

Manfaat dan aplikasi

Manfaat

• Memberikan visibilitas detail pada konsumsi daya setiap branch circuit
• Memudahkan optimasi distribusi daya pada sistem DC
• Mengurangi kompleksitas wiring berkat CT terintegrasi
• Mempercepat instalasi dengan desain plug and play
• Cocok untuk ruang panel yang terbatas
• Mendukung monitoring banyak sirkuit dalam satu sistem
• Membantu pengukuran energi yang lebih akurat untuk monitoring dan control.

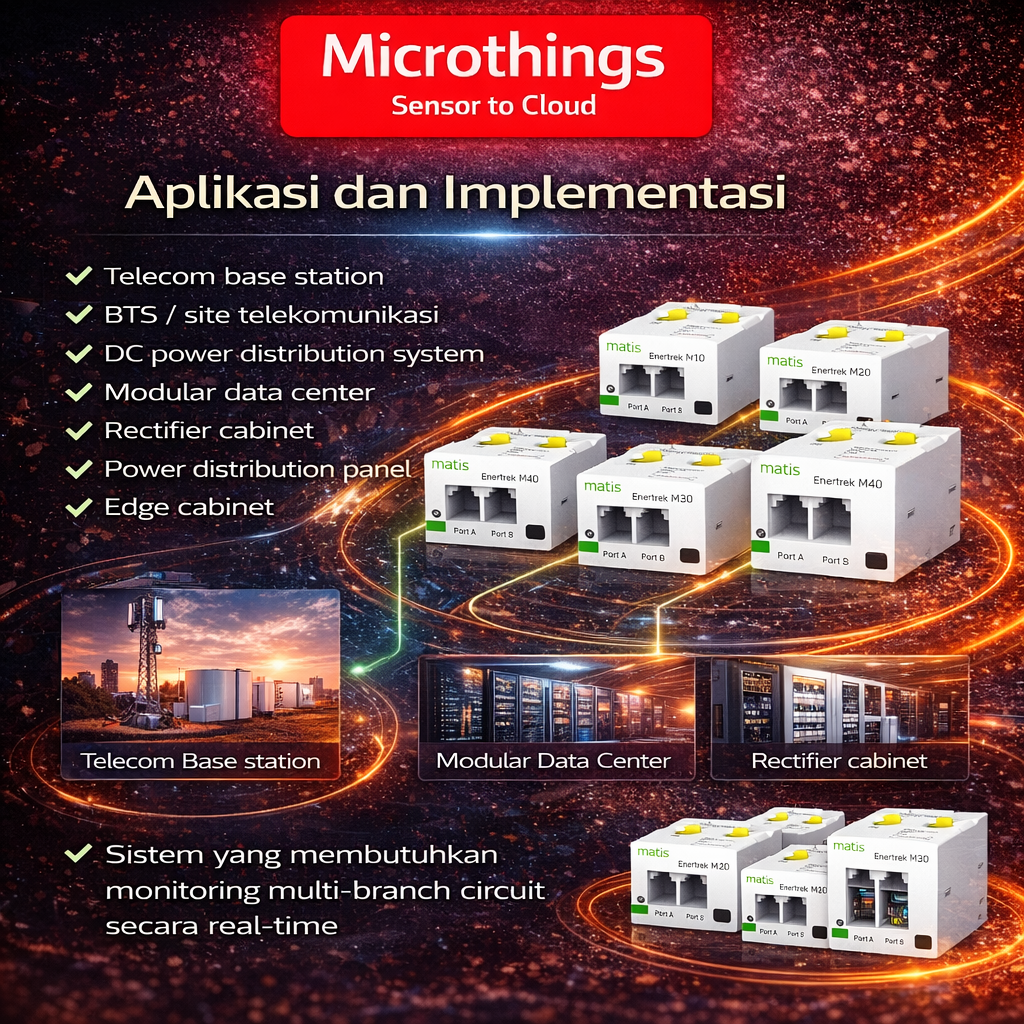

Aplikasi

• Telecom base station
• BTS / site telekomunikasi
• DC power distribution system
• Modular data center
• Rectifier cabinet
• Power distribution panel
• Edge cabinet
• Sistem yang membutuhkan monitoring multi-branch circuit secara real-time

Manual wiring pada halaman tengah juga menunjukkan aplikasi untuk sistem single-phase, two-phase, hingga three-phase loads, sehingga seri ini fleksibel untuk berbagai konfigurasi beban.

Standart Paket

Karena manual tidak mencantumkan isi paket penjualan secara rinci, berikut format standar paket yang aman untuk konten website/katalog:

• 1 x Multi-Circuit Energy Sensor sesuai model
• 1 x panduan instalasi / user manual
• 1 x aksesori mounting
• 1 x interface / konektor bawaan modul

Catatan: isi paket final dapat disesuaikan dengan model M10 / M20 / M30 / M40 dan konfigurasi proyek.
