Smart Single Phase Din Rail Energy Meter adalah smart single-phase din-rail energy meter (4p) untuk pengukuran listrik 1 fasa dengan desain ringkas, reliabilitas tinggi, dan kompatibilitas untuk monitoring energi jarak jauh. Brosur pada halaman 4 menjelaskan bahwa meter ini mampu mengukur active energy, voltage, current, active power, power factor, dan grid frequency, serta opsi reactive energy dan reactive power.
Fitur Utama
- Smart din-rail meter 1 fasa 4P
- Pengukuran:
- active energy
- voltage
- current
- active power
- power factor
- grid frequency
- reactive energy dan reactive power (opsional)
- Komunikasi:
- LoRaWAN
- NB-IoT
- GPRS
- RS485
- Protokol:
- DL/T645-2007
- Modbus-RTU
- Standar: IEC 62053-21
- Akurasi:
- Active Class 1
- Reactive Class 2
- LCD display untuk konsumsi daya aktif
- Indikator lampu:
- Com
- Pul
- Power

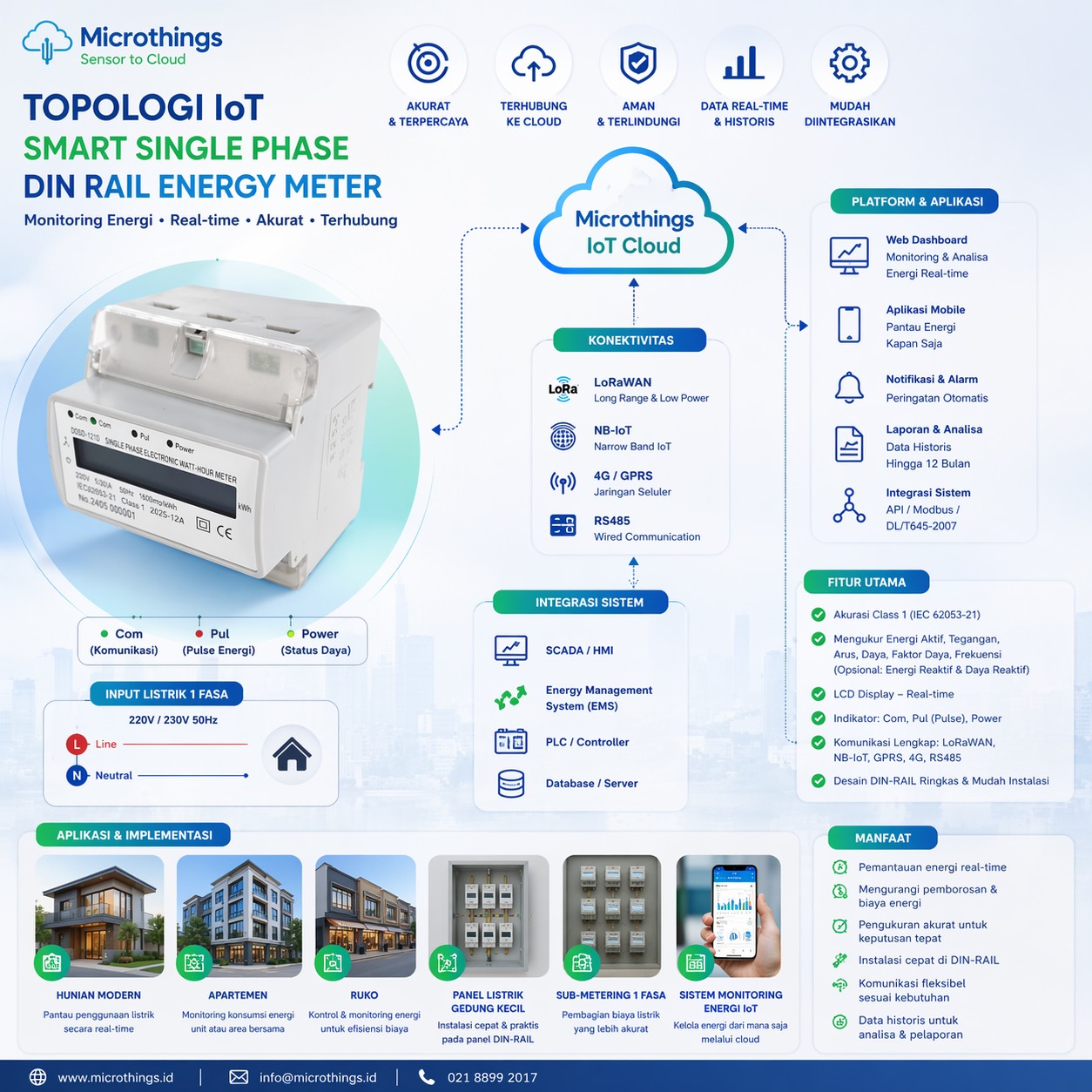

- Cocok untuk remote meter reading system
Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | DDSD-121D |
| Jenis produk | Smart Single-Phase Din-Rail Energy Meter (4p) |
| Tegangan nominal | 220V / 230V |
| Frekuensi referensi | 50±5Hz |
| Konsumsi daya jalur tegangan | ≤1.5W dan 10VA (static) |
| Arus input | 5(30) / 10(60) / 20(80) / 30(100)A |
| Konsumsi daya arus | <1VA |
| Akurasi aktif | Class 1 |
| Akurasi reaktif | Class 2 |
| Day time error | 0.5s/day |
| Komunikasi | LoRaWAN / NB-IoT / GPRS / RS485 |
| Protokol | DL/T645-2007, Modbus-RTU |
| Pulse constant | 1600 imp/kWh |
| Suhu kerja | -25°C hingga 70°C |
| Kelembapan kerja & penyimpanan | ≤85% |
| Kapasitas baterai | ≥1200mAh |
Manfaat dan aplikasi
Manfaat
- Memudahkan pengukuran konsumsi listrik 1 fasa secara detail
- Cocok untuk panel din-rail yang hemat ruang
- Mendukung sistem monitoring energi jarak jauh
- Membantu analisis energi aktif dan reaktif
- Mendukung integrasi ke sistem utilitas atau building monitoring
Aplikasi
- Hunian modern
- Apartemen
- Ruko
- Panel listrik gedung kecil
- Sub-metering 1 fasa
- Sistem monitoring energi IoT
Standart Paket
- 1 unit DDSD-121D Smart Single-Phase Din-Rail Energy Meter
- LCD display terintegrasi
- Terminal / housing din-rail
- Port komunikasi sesuai varian
- Wiring diagram / datasheet produk
