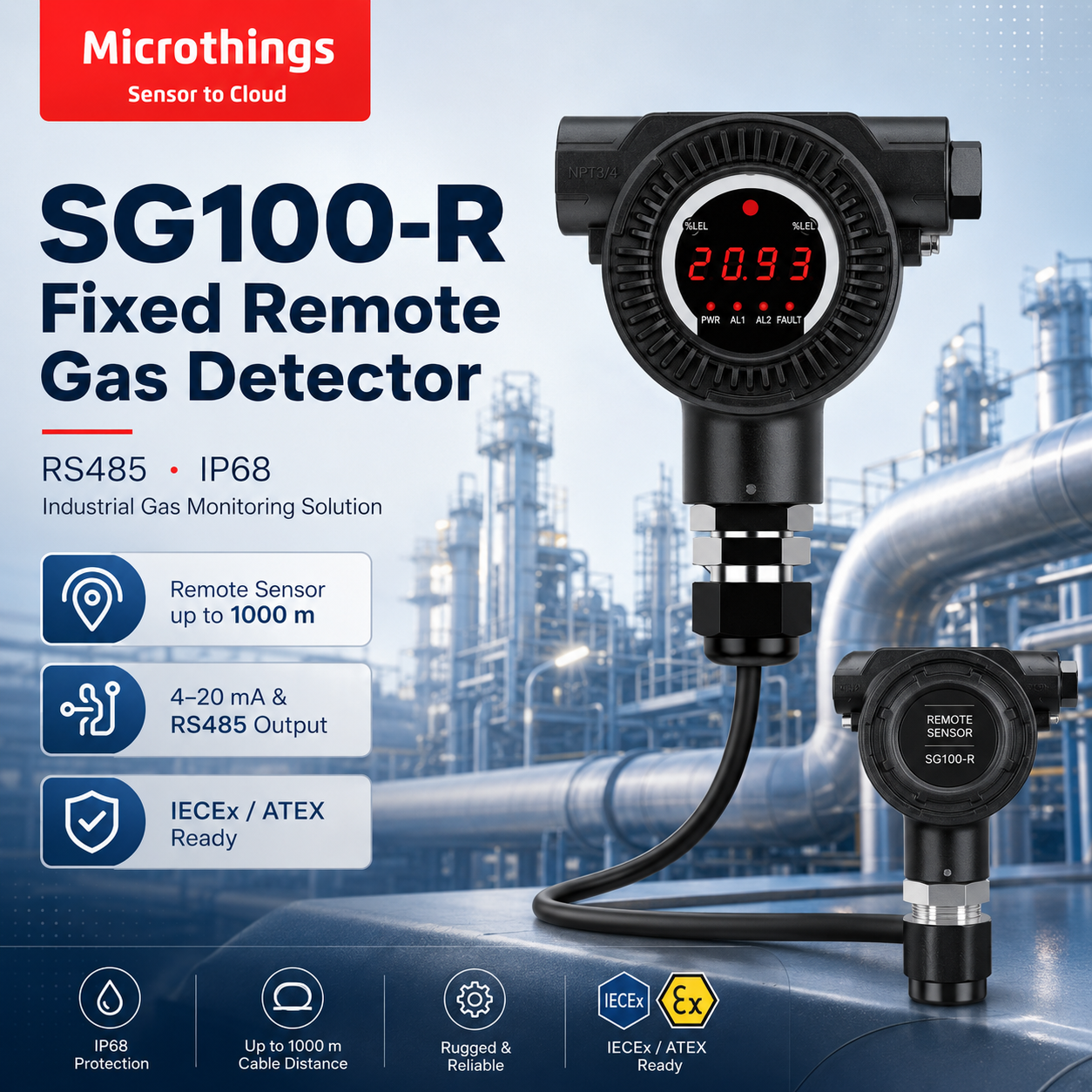

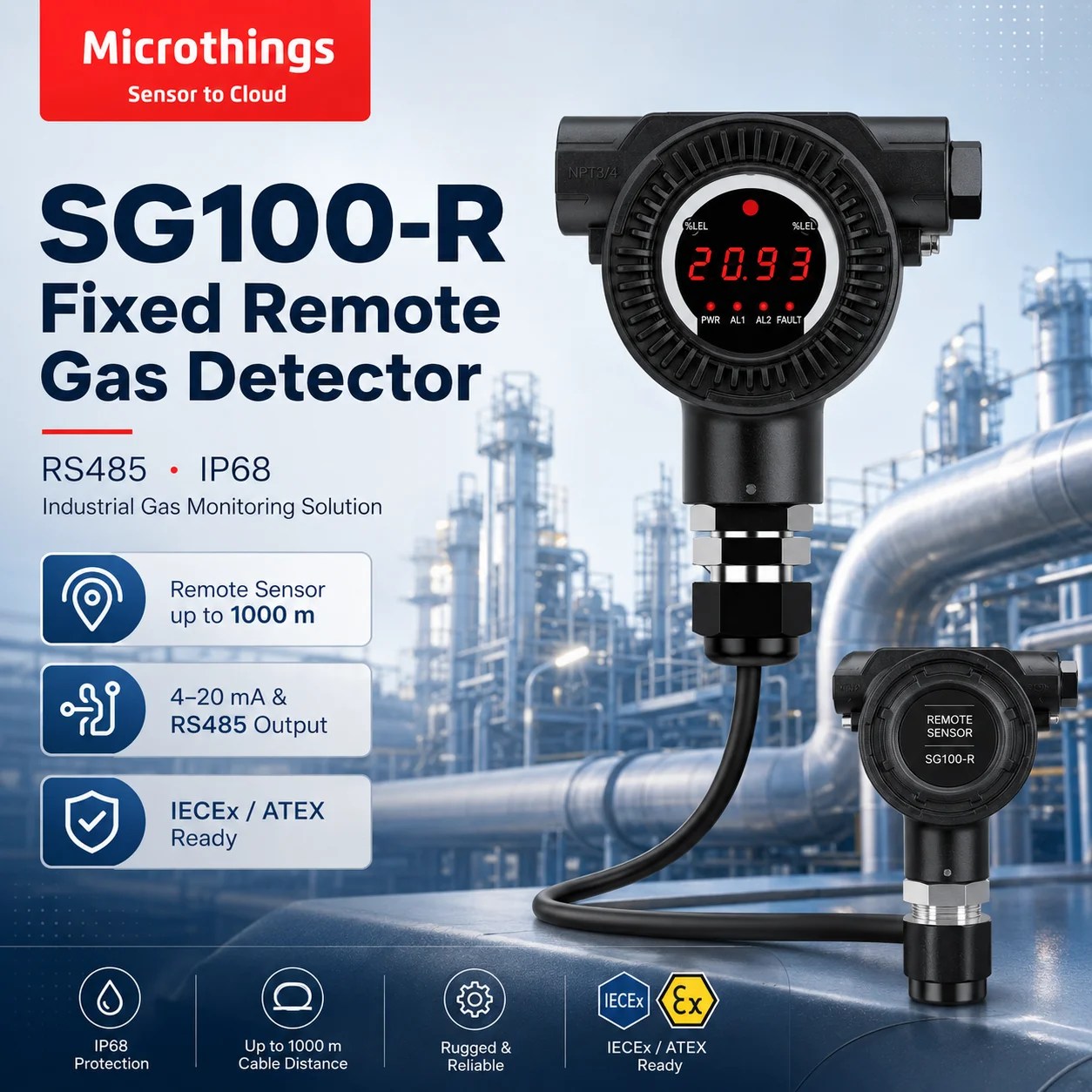

Fixed Remote Gas Detector IP68

Pemantauan gas pada saluran udara, ducting, tangki, area tinggi, ruang sempit, dan lokasi yang sulit dijangkau sering membutuhkan posisi sensor yang berbeda dari posisi transmitter. Apabila seluruh perangkat dipasang langsung pada titik deteksi, proses pembacaan layar, konfigurasi, kalibrasi, dan pemeliharaan dapat menjadi lebih sulit.

SG100-R Fixed Remote Detector merupakan detektor gas permanen dengan sensor yang dapat dipasang secara terpisah dari unit transmitter. Sensor dihubungkan ke transmitter melalui komunikasi RS485 dengan jarak transmisi maksimum hingga 1.000 meter.

Konfigurasi ini memungkinkan sensor ditempatkan pada titik yang paling representatif untuk mendeteksi gas, sedangkan transmitter dapat dipasang pada lokasi yang aman dan mudah diakses oleh teknisi. SG100-R mendukung sensor catalytic, infrared, electrochemical, PID, serta berbagai sensor gas lainnya sesuai kebutuhan aplikasi.

Perangkat dilengkapi keluaran 4–20 mA, RS485, tiga relay alarm, layar LED, perlindungan IP66/IP68, serta sertifikasi IECEx dan ATEX untuk mendukung penerapan sistem deteksi gas pada lingkungan industri dan area berpotensi atmosfer eksplosif.

1. Deskripsi Produk

SG100-R Fixed Remote Gas Detector adalah sistem deteksi gas permanen yang terdiri dari unit transmitter dan remote sensor. Sensor ditempatkan pada lokasi pengukuran, sedangkan transmitter dapat dipasang hingga 1.000 meter dari sensor menggunakan komunikasi RS485.

Desain tersebut ideal untuk aplikasi ketika sensor harus dipasang pada:

• Ducting atau saluran udara.
• Pipa ventilasi.
• Bagian atas ruangan.
• Area proses dengan akses terbatas.
• Titik yang memiliki temperatur atau kondisi operasional khusus.
• Lokasi yang jauh dari posisi operator.
• Area yang sulit digunakan untuk membaca layar secara langsung.

Brosur mencontohkan penggunaan SG100-R untuk mengukur gas yang memiliki densitas lebih ringan daripada udara, seperti NH₃ dan H₂, pada saluran atau titik yang lebih tinggi. Akan tetapi, perangkat tidak terbatas pada kedua gas tersebut.

SG100-R kompatibel dengan berbagai prinsip sensor, antara lain:

• Catalytic sensor.
• Infrared sensor.
• Electrochemical sensor.
• Photoionization Detector atau PID.
• Sensor gas lainnya sesuai konfigurasi.

Konfigurasi teknis yang ditampilkan pada datasheet menggunakan sensor CH₄ atau metana dengan rentang pengukuran 0–100% LEL, prinsip catalytic, dan resolusi 1% LEL. Jenis gas dan rentang ukur lainnya dapat dipilih berdasarkan kebutuhan proyek.

Transmitter dilengkapi layar LED agar nilai konsentrasi dan status perangkat dapat diperiksa langsung. Navigasi menu dapat dilakukan menggunakan magnetic wand tanpa membuka enclosure, sehingga konfigurasi lebih praktis pada hazardous area.

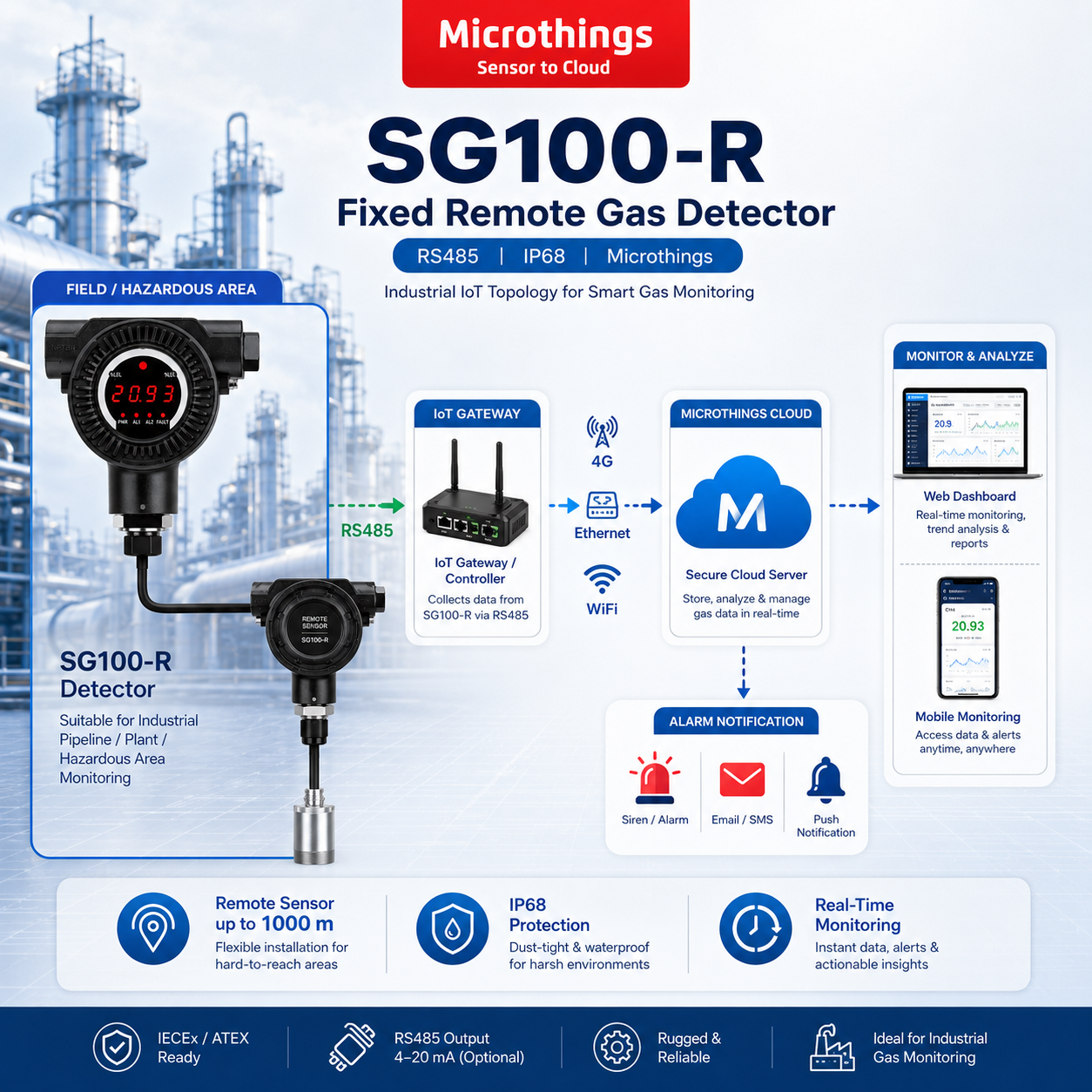

Data pengukuran dapat diteruskan ke PLC, RTU, DCS, SCADA, gas alarm controller, atau IoT gateway melalui output analog 4–20 mA dan komunikasi RS485. Tiga relay internal dapat digunakan untuk mengaktifkan alarm rendah, alarm tinggi, serta alarm fault.

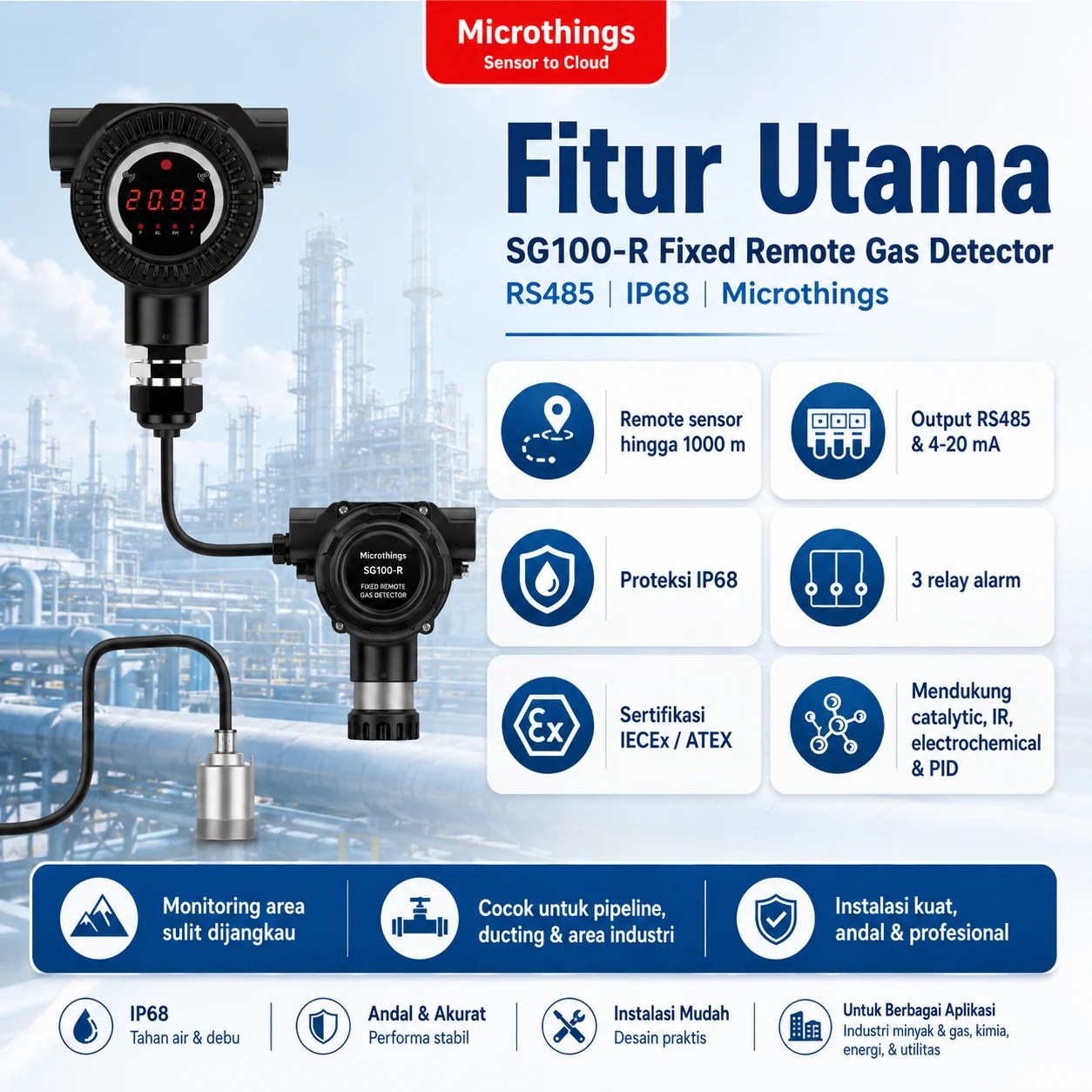

2. Fitur Utama Produk dan Solusi

1. Remote Mounted Gas Sensor

Sensor dapat dipasang secara terpisah dari unit transmitter.

Solusi: Memungkinkan sensor ditempatkan pada titik deteksi terbaik, sementara transmitter dipasang di lokasi yang aman dan mudah diakses.

2. Jarak Transmisi hingga 1.000 Meter

Transmitter dan remote sensor terhubung melalui RS485 dengan jarak maksimum hingga sekitar 1.000 meter.

Solusi: Mendukung pemantauan gas pada fasilitas yang luas, saluran panjang, area tinggi, atau titik terpencil tanpa harus memasang transmitter di dekat sensor.

3. Komunikasi Sensor Menggunakan RS485

Remote sensor mengirimkan data pengukuran ke transmitter melalui komunikasi digital RS485.

Solusi: Memberikan transmisi data yang stabil untuk instalasi jarak jauh pada lingkungan industri.

4. Mendukung Berbagai Jenis Gas

SG100-R kompatibel dengan ratusan pilihan sensor gas sesuai kebutuhan aplikasi.

Solusi: Satu platform transmitter dapat digunakan untuk berbagai proyek deteksi gas dengan memilih sensor yang sesuai.

5. Berbagai Prinsip Sensor

Perangkat mendukung sensor catalytic, infrared, electrochemical, dan PID.

Solusi: Teknologi pendeteksian dapat disesuaikan dengan karakteristik gas, rentang ukur, kondisi lingkungan, dan kebutuhan akurasi.

6. Konfigurasi CH₄ 0–100% LEL

Konfigurasi pada datasheet menggunakan sensor catalytic untuk mendeteksi CH₄ dengan rentang 0–100% LEL.

Solusi: Membantu mendeteksi peningkatan konsentrasi metana sebelum mencapai kondisi yang berpotensi menimbulkan kebakaran atau ledakan.

7. Keluaran Analog 4–20 mA

Transmitter menyediakan output analog 4–20 mA dengan sistem tiga kabel.

Solusi: Memudahkan integrasi ke input analog PLC, DCS, RTU, gas controller, dan sistem akuisisi data industri.

8. Komunikasi RS485

Selain komunikasi antara sensor dan transmitter, perangkat menyediakan antarmuka RS485 untuk integrasi sistem.

Solusi: Memungkinkan data konsentrasi gas dibaca secara digital oleh sistem kontrol atau IoT gateway.

9. Tiga Relay Alarm

SG100-R memiliki tiga relay yang mencakup low alarm, high alarm, dan fault alarm.

Solusi: Relay dapat digunakan untuk mengaktifkan sirene, beacon, exhaust fan, shut-off valve, atau interlock keselamatan.

10. Layar LED

Unit transmitter dilengkapi tampilan LED untuk menampilkan nilai pengukuran dan status perangkat.

Solusi: Teknisi dapat melakukan pemeriksaan kondisi gas secara langsung dari lokasi transmitter.

11. Magnetic Wand Configuration

Menu dapat dioperasikan menggunakan magnetic wand tanpa membuka enclosure.

Solusi: Mempermudah konfigurasi, pengaturan alarm, dan pemeriksaan perangkat pada area berbahaya.

12. Remote-Control Configuration

Brosur menyebutkan dukungan konfigurasi melalui remote control.

Solusi: Mengurangi kebutuhan kontak langsung dengan perangkat ketika transmitter dipasang pada posisi tertentu.

13. Perlindungan IP66/IP68

Housing memiliki tingkat perlindungan IP66/IP68 terhadap debu dan air.

Solusi: Mendukung instalasi pada area industri terbuka, lembap, berdebu, atau terkena semprotan air.

14. Sertifikasi IECEx dan ATEX

SG100-R memiliki sertifikasi explosion-proof IECEx dan ATEX sesuai konfigurasi.

Solusi: Mendukung pemasangan di area dengan potensi atmosfer eksplosif apabila instalasi mengikuti klasifikasi zona dan standar keselamatan yang berlaku.

15. Housing Aluminium Die-Casting

Enclosure standar dibuat menggunakan die-casting aluminum.

Solusi: Memberikan konstruksi yang kokoh dan sesuai untuk penggunaan industri jangka panjang.

16. Material SS316 Opsional

Housing berbahan stainless steel SS316 tersedia sebagai opsi.

Solusi: Memberikan ketahanan korosi tambahan untuk lingkungan kimia, pesisir, offshore, dan kondisi korosif lainnya.

17. Mounting Bracket

Perangkat dilengkapi atau mendukung mounting bracket untuk pemasangan.

Solusi: Mempermudah pemasangan transmitter pada dinding, tiang, struktur baja, atau panel lapangan.

18. Konsumsi Daya Rendah

Konsumsi daya tercantum kurang dari 2,5 W untuk toxic gas dan kurang dari 4 W untuk flammable gas.

Solusi: Membantu mengurangi kebutuhan daya pada instalasi yang memiliki banyak titik deteksi.

19. Rentang Suhu Operasi Industri

Sensor catalytic mendukung temperatur sekitar -40°C hingga +70°C, sedangkan sensor elektrokimia sekitar -20°C hingga +50°C.

Solusi: Memungkinkan perangkat digunakan pada berbagai kondisi lingkungan sesuai teknologi sensor yang dipilih.

20. Garansi Satu Tahun

Datasheet mencantumkan masa garansi selama satu tahun.

Solusi: Memberikan dukungan perlindungan produk selama periode awal penggunaan sesuai ketentuan pemasok.

3. Technical Spesifikasi

Spesifikasi Konfigurasi CH₄

Teknologi Sensor yang Didukung

Catatan: Datasheet menampilkan konfigurasi CH₄ sebagai contoh. Jenis gas, prinsip sensor, rentang ukur, resolusi, temperatur kerja, dan akurasi akhir harus disesuaikan dengan sensor yang dipilih.

4. Manfaat dan Aplikasi

Manfaat

1. Memisahkan lokasi sensor dan transmitter sehingga titik pengukuran dapat dipilih berdasarkan perilaku gas, bukan berdasarkan kemudahan akses operator.
2. Mempermudah pembacaan layar karena transmitter dapat ditempatkan pada lokasi yang mudah dijangkau.
3. Meningkatkan keselamatan teknisi karena teknisi tidak harus mendekati titik sensor setiap kali melakukan pemeriksaan.
4. Mendukung transmisi hingga 1.000 meter untuk fasilitas industri yang luas.
5. Memudahkan pemasangan pada ducting untuk mengukur gas di dalam saluran udara atau ventilasi.
6. Mendukung pendeteksian gas ringan seperti NH₃ dan H₂ dengan menempatkan sensor pada bagian atas area.
7. Mendukung pendeteksian gas berat dengan memasang sensor pada posisi rendah sesuai karakteristik gas.
8. Mempermudah integrasi sistem kontrol melalui output 4–20 mA dan RS485.
9. Mendukung tindakan keselamatan otomatis menggunakan tiga relay alarm.
10. Mengurangi kebutuhan transmitter tambahan karena sensor dapat ditempatkan jauh dari unit pembaca.
11. Mendukung hazardous area melalui sertifikasi IECEx dan ATEX sesuai konfigurasi.
12. Memberikan perlindungan lingkungan yang tinggi dengan enclosure IP66/IP68.
13. Mendukung lingkungan korosif melalui pilihan material stainless steel SS316.
14. Mempermudah konfigurasi lapangan menggunakan magnetic wand atau remote control.

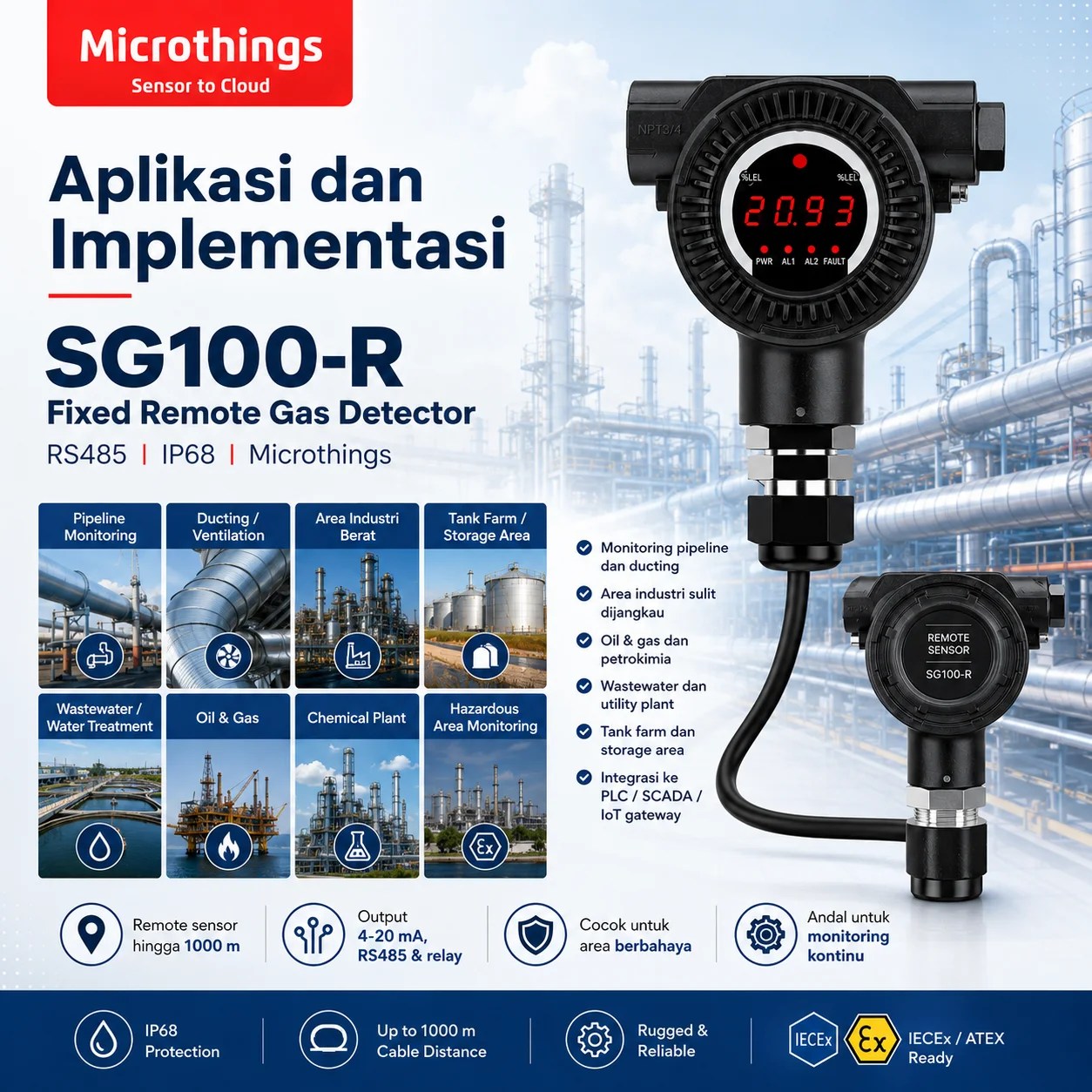

Aplikasi

1. Ducting dan saluran ventilasi untuk mendeteksi gas yang terbawa aliran udara.
2. Industri minyak dan gas untuk memonitor gas pada area proses, pipeline, tank farm, dan fasilitas penyimpanan.
3. Industri kimia dan petrokimia untuk mendeteksi gas beracun, VOC, serta gas mudah terbakar.
4. Area penyimpanan hidrogen dengan sensor ditempatkan pada bagian atas karena H₂ lebih ringan daripada udara.
5. Fasilitas amonia untuk mendeteksi NH₃ pada titik tinggi atau saluran proses.
6. Ruang baterai untuk memonitor potensi akumulasi hidrogen.
7. Instalasi pengolahan air limbah untuk memonitor H₂S, CH₄, NH₃, dan gas berbahaya lainnya.
8. Pembangkit listrik untuk monitoring gas pada boiler, turbin, ruang baterai, dan fasilitas bahan bakar.
9. Pertambangan untuk pemantauan gas pada terowongan, conveyor, dan area pengolahan.
10. Tank farm dan storage area untuk mendeteksi gas di sekitar tangki dan jalur distribusi.
11. Confined space dengan sensor ditempatkan pada titik pengukuran dan transmitter di luar ruang terbatas.
12. Cold storage dan industri refrigerasi untuk mendeteksi kebocoran refrigeran atau amonia.
13. Laboratorium dan ruang proses yang menggunakan gas berbahaya atau gas inert.
14. Area korosif dan offshore dengan opsi enclosure SS316.
15. Sistem Fire and Gas melalui integrasi dengan PLC, DCS, SCADA, RTU, atau alarm controller.

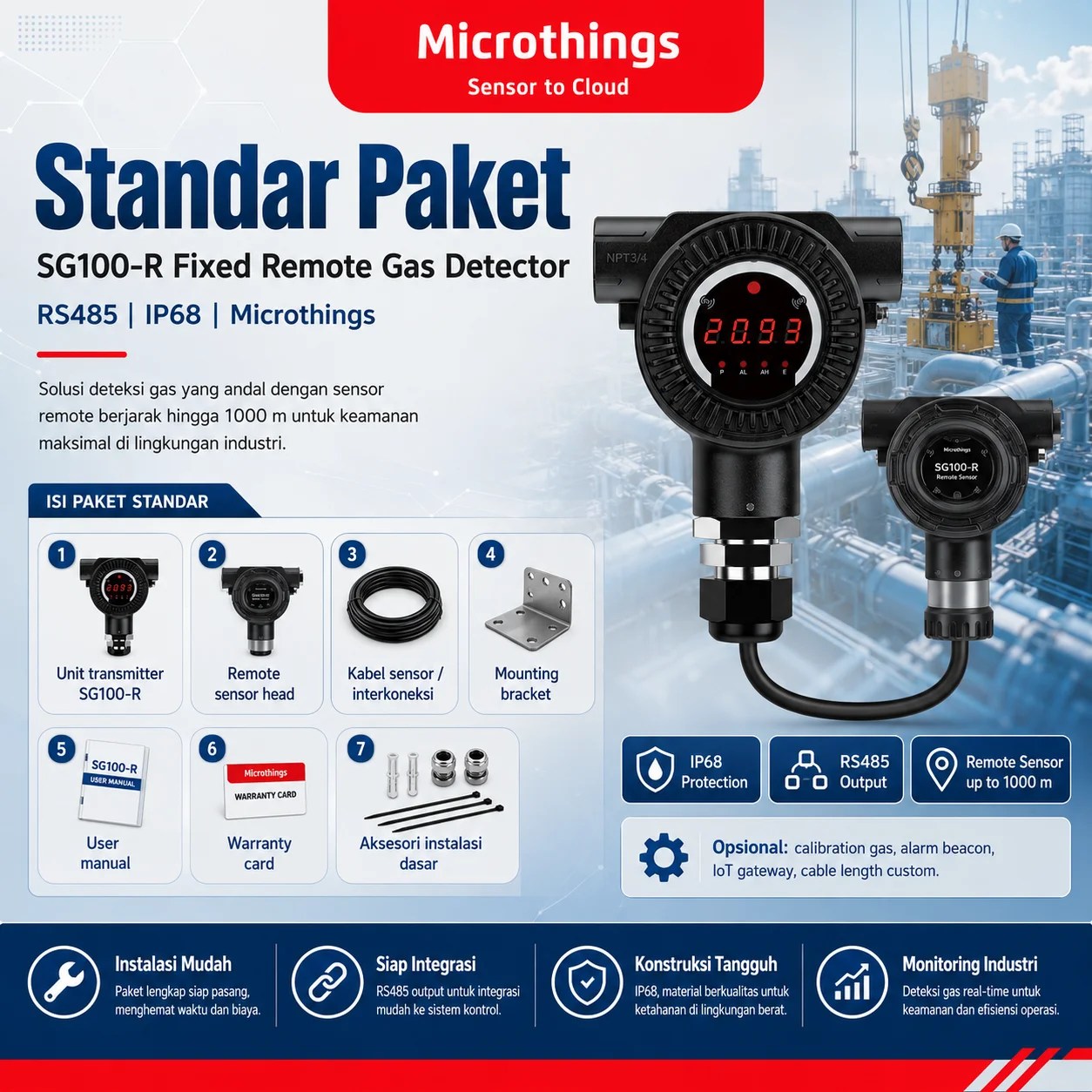

5. Standar Paket

Datasheet tidak mencantumkan packing list resmi secara terperinci. Berdasarkan konfigurasi dan komponen yang ditampilkan, paket SG100-R dapat mencakup:

1. 1 unit SG100-R transmitter dengan layar LED.
2. 1 unit remote gas sensor sesuai konfigurasi.
3. 1 unit kabel penghubung sensor ke transmitter sesuai panjang yang disepakati.
4. 1 unit mounting bracket transmitter.
5. 1 unit mounting atau adaptor remote sensor.
6. Cable gland sesuai konfigurasi interface.
7. Magnetic wand atau alat konfigurasi sesuai paket.
8. Dokumen produk dan user manual.
9. Dokumen sertifikasi atau warranty card apabila disertakan.

Aksesori dan Konfigurasi Opsional

• Enclosure stainless steel SS316.
• Sensor catalytic.
• Sensor infrared.
• Sensor electrochemical.
• Sensor PID.
• Panjang kabel remote khusus hingga batas sistem.
• Calibration cap.
• Calibration gas dan regulator.
• External sounder dan beacon.
• IoT gateway.
• PLC, RTU, atau gas alarm controller.
• Panel display atau remote annunciator.

Catatan: Isi paket, panjang kabel, tipe sensor, material housing, dan aksesori harus dikonfirmasi melalui packing list serta penawaran resmi pemasok.

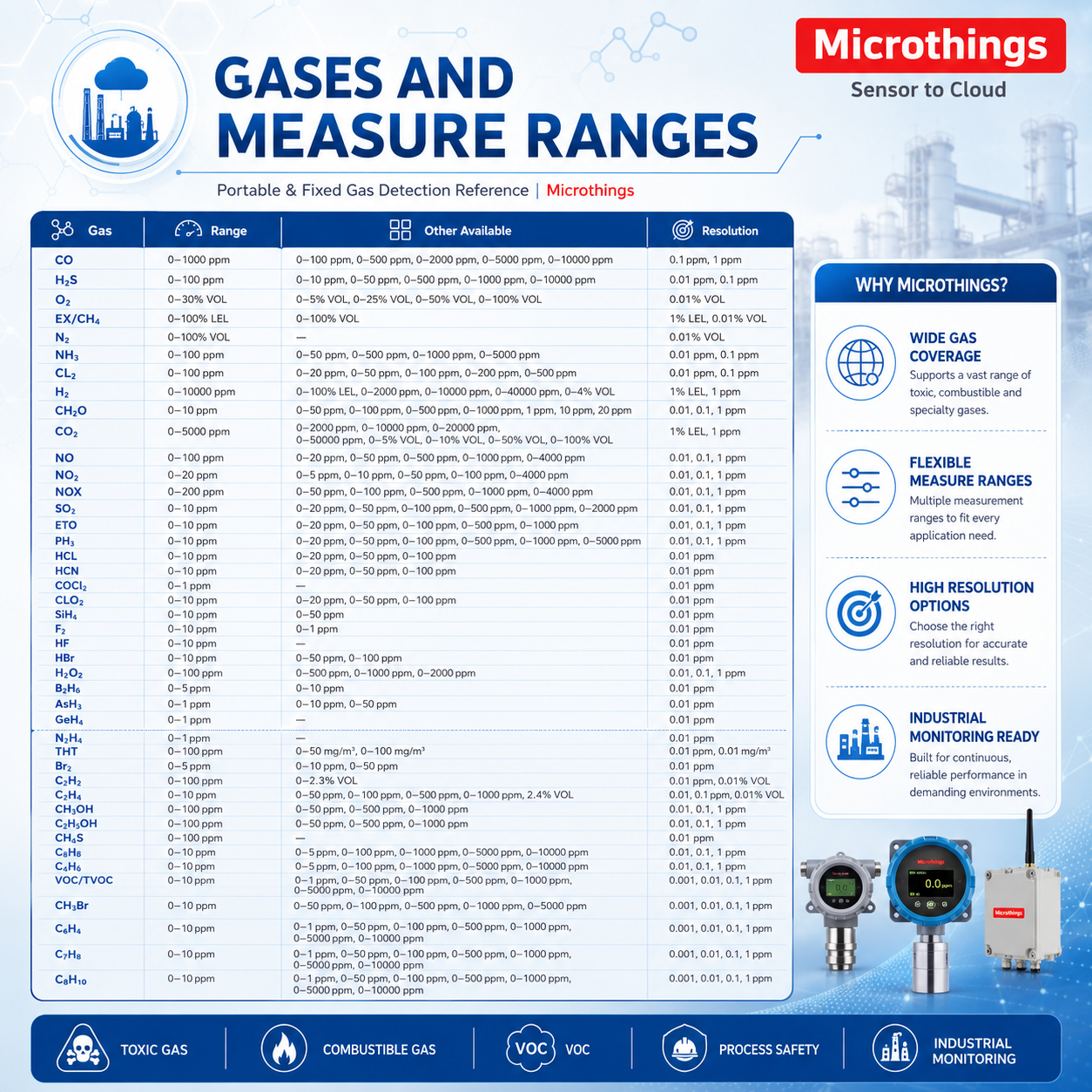

Gases and measure ranges
