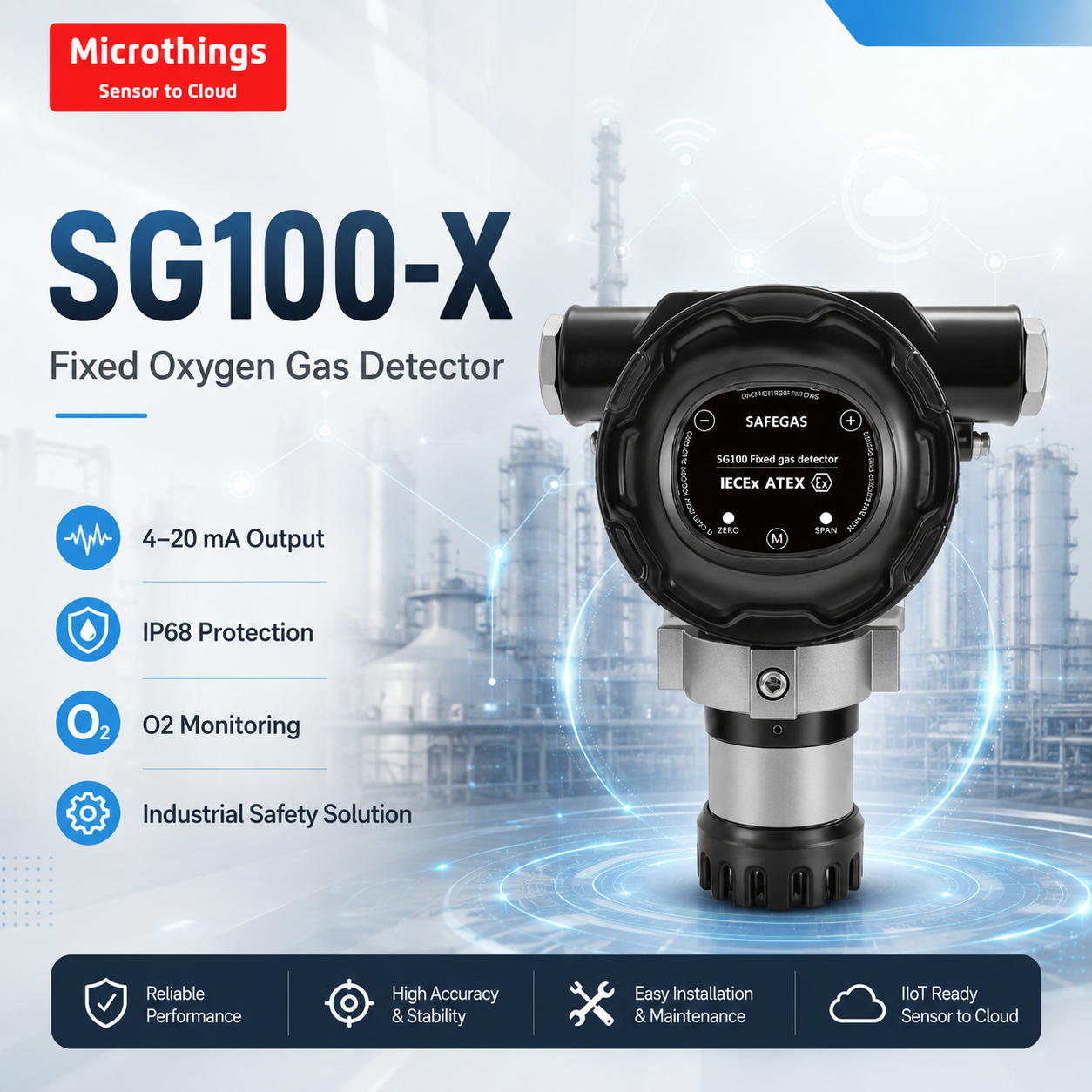

Fixed Oxygen Gas Detector Without Display IP68

Kadar oksigen yang terlalu rendah maupun terlalu tinggi dapat menimbulkan risiko serius di lingkungan industri. Kekurangan oksigen dapat menyebabkan pekerja kehilangan kesadaran, sedangkan peningkatan kadar oksigen dapat memperbesar risiko terjadinya kebakaran pada area yang mengandung material mudah terbakar.

SG100-X Fixed Gas Detector Without Display merupakan detektor gas permanen yang dirancang untuk melakukan pemantauan konsentrasi oksigen secara terus-menerus. Berdasarkan konfigurasi pada spesifikasi, perangkat mendeteksi O₂ dengan rentang 0–25% VOL menggunakan prinsip sensor elektrokimia.

SG100-X memiliki keluaran analog 4–20 mA dua kabel, perlindungan IP66/IP68, housing aluminium die-casting, serta sertifikasi explosion-proof IECEx dan ATEX. Komunikasi LoRa dan 4G tersedia sebagai opsi untuk mendukung pemantauan jarak jauh dan integrasi dengan platform Internet of Things.

1. Deskripsi Produk

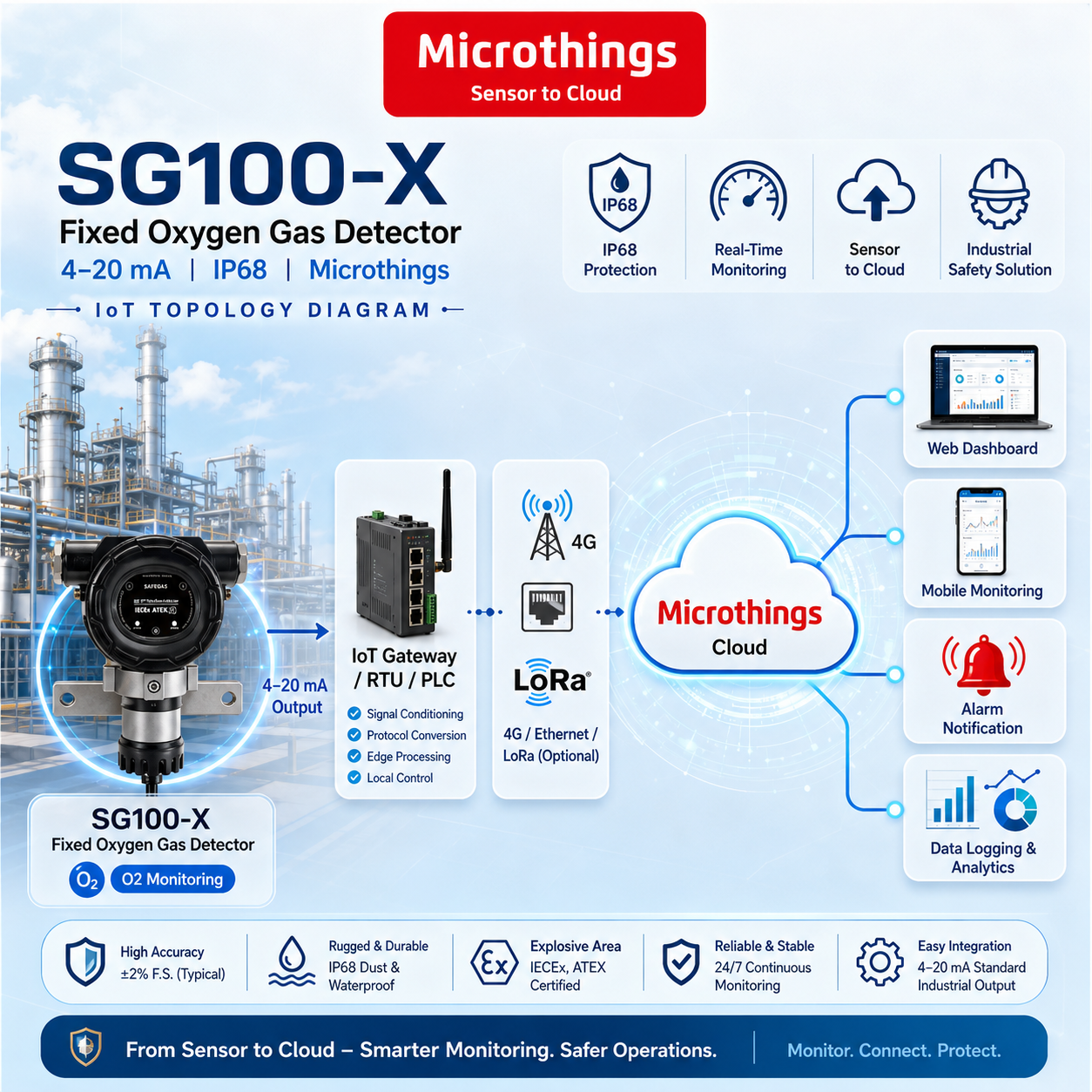

SG100-X Fixed Oxygen Gas Detector adalah perangkat pendeteksi oksigen tanpa layar yang dipasang secara permanen pada area kerja. Perangkat berfungsi memonitor kadar O₂ secara kontinu dan meneruskan hasil pengukuran melalui sinyal analog 4–20 mA menuju PLC, DCS, RTU, gas alarm controller, data logger, atau IoT gateway.

SG100-X menggunakan prinsip deteksi electrochemical dengan rentang ukur standar 0–25% VOL dan resolusi 0,1% VOL. Konfigurasi tersebut sesuai untuk mendeteksi kondisi kekurangan maupun peningkatan kadar oksigen pada area industri.

Perangkat tidak dilengkapi tampilan lokal. Nilai konsentrasi dan status monitoring dibaca melalui sistem penerima yang terhubung dengan output 4–20 mA. Desain ini cocok untuk instalasi yang mengutamakan integrasi langsung dengan panel kontrol atau sistem monitoring terpusat.

SG100-X menggunakan sensor chamber modular. Ketika sensor membutuhkan penggantian atau pemeliharaan, teknisi tidak perlu membongkar seluruh housing. Modul sensor dapat diganti secara terpisah sehingga proses perawatan menjadi lebih cepat.

Pengaturan dan navigasi dapat dilakukan menggunakan magnetic wand tanpa membuka enclosure. Fitur tersebut membantu menjaga keamanan perangkat saat digunakan pada area yang memiliki potensi atmosfer berbahaya.

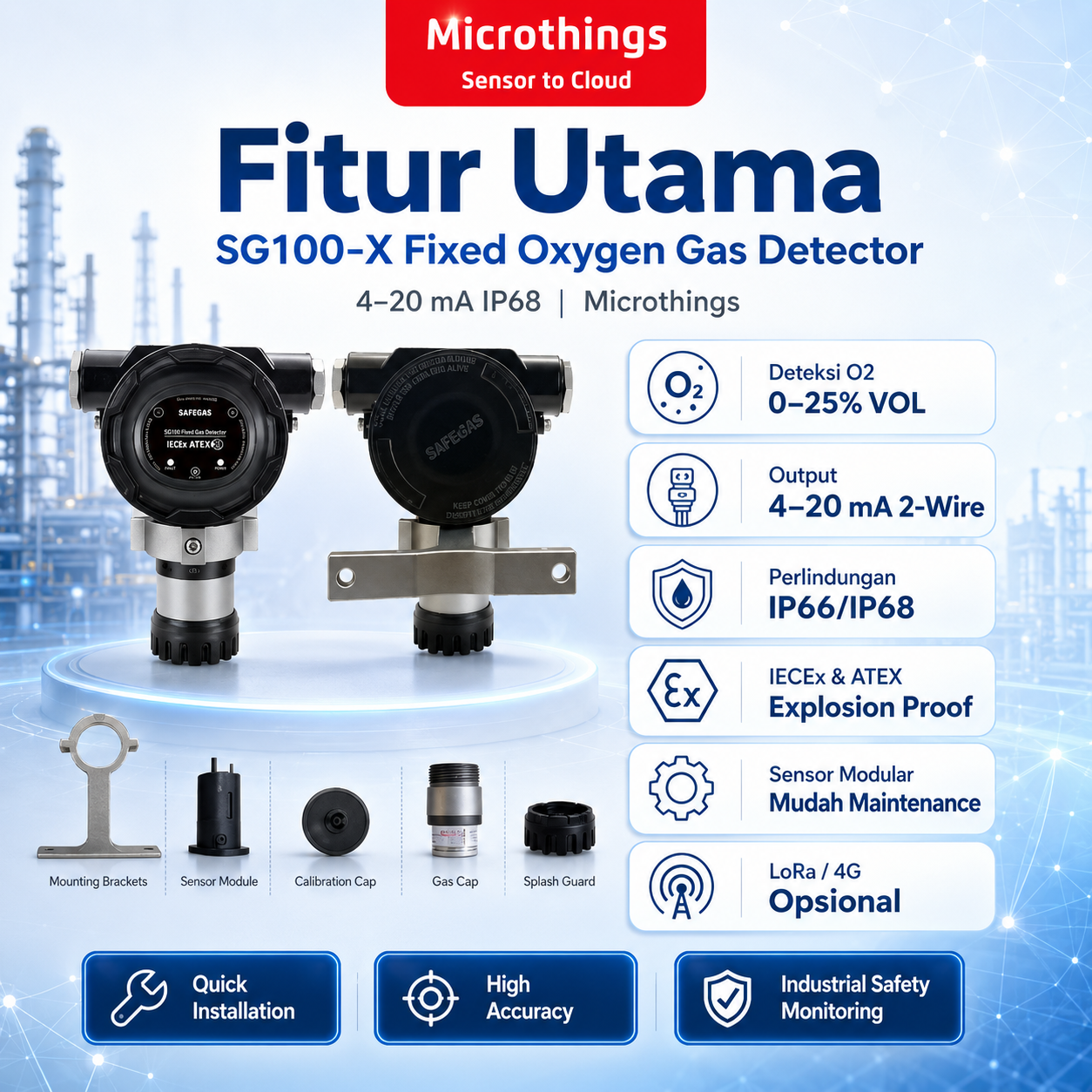

2. Fitur Utama Produk dan Solusi

1. Pemantauan Oksigen Secara Kontinu

SG100-X dirancang untuk memonitor konsentrasi O₂ secara terus-menerus pada satu titik pemasangan.

Solusi: Memberikan peringatan dini terhadap kondisi kekurangan atau peningkatan kadar oksigen tanpa mengandalkan inspeksi manual.

2. Rentang Pengukuran 0–25% VOL

Konfigurasi pada spesifikasi memiliki rentang pengukuran oksigen dari 0 hingga 25% volume.

Solusi: Mendukung pemantauan kondisi atmosfer normal, oxygen deficiency, dan oxygen enrichment.

3. Sensor Elektrokimia

SG100-X menggunakan prinsip deteksi elektrokimia untuk pengukuran oksigen.

Solusi: Memberikan pengukuran O₂ yang stabil dengan konsumsi daya relatif rendah untuk pemantauan jangka panjang.

4. Resolusi 0,1% VOL

Perangkat memiliki resolusi pengukuran 0,1% VOL.

Solusi: Membantu sistem mengidentifikasi perubahan kadar oksigen sebelum kondisi mencapai tingkat yang berbahaya.

5. Keluaran 4–20 mA Dua Kabel

SG100-X menyediakan keluaran analog standar 4–20 mA dengan sistem dua kabel.

Solusi: Menyederhanakan instalasi karena suplai daya dan sinyal dapat menggunakan jalur kabel yang sama sesuai desain sistem.

6. Perlindungan IP66/IP68

Housing perangkat memiliki perlindungan terhadap debu dan air dengan kelas IP66/IP68.

Solusi: Mendukung pemasangan di lingkungan industri yang berdebu, lembap, atau berpotensi terkena semprotan air.

7. Sertifikasi IECEx dan ATEX

Perangkat memiliki klasifikasi explosion-proof IECEx dan ATEX sesuai konfigurasi produk.

Solusi: Mendukung penggunaan pada hazardous area dengan tetap mengikuti klasifikasi zona serta prosedur instalasi yang berlaku.

8. Tanpa Display Lokal

SG100-X tidak dilengkapi layar pada unit utama.

Solusi: Menghasilkan desain yang lebih sederhana untuk aplikasi yang menggunakan panel kontrol, PLC, SCADA, atau dashboard sebagai pusat pemantauan.

9. Sensor Chamber Modular

Modul sensor dapat dilepas tanpa membongkar keseluruhan unit.

Solusi: Mengurangi waktu maintenance dan mempermudah proses penggantian sensor.

10. Hot-Swappable Sensor Design

Desain sensor modular mendukung penggantian modul secara praktis sesuai prosedur teknis.

Solusi: Membantu meminimalkan downtime sistem ketika sensor memerlukan penggantian.

11. Kalibrasi oleh Satu Teknisi

Kalibrasi dapat dilakukan menggunakan calibration cap oleh satu orang teknisi.

Solusi: Mengurangi kebutuhan personel serta mempercepat proses zero calibration dan span calibration di lapangan.

12. Magnetic Wand Operation

Pengaturan perangkat dapat dilakukan menggunakan magnetic wand tanpa membuka enclosure.

Solusi: Mempermudah konfigurasi sekaligus membantu mempertahankan keamanan housing pada area berbahaya.

13. LoRa Opsional

Komunikasi LoRa tersedia sebagai konfigurasi tambahan.

Solusi: Memungkinkan data diteruskan secara nirkabel ke gateway pada area industri luas atau lokasi yang sulit dijangkau kabel.

14. Komunikasi 4G Opsional

SG100-X juga dapat dilengkapi komunikasi seluler 4G.

Solusi: Mendukung pengiriman data ke server atau cloud pada lokasi yang tidak memiliki jaringan Ethernet.

15. Konsumsi Daya Rendah

Konsumsi daya untuk konfigurasi toxic gas tercantum kurang dari 2,5 watt.

Solusi: Membantu mengurangi kebutuhan daya, terutama pada instalasi yang menggunakan banyak titik detektor.

16. Housing Aluminium Die-Casting

Enclosure perangkat menggunakan material die-casting aluminum.

Solusi: Memberikan struktur yang kokoh untuk penggunaan jangka panjang pada lingkungan industri.

17. Pilihan Electrical Interface

Interface standar menggunakan internal screw thread M20 × 1,5, dengan beberapa ukuran thread opsional.

Solusi: Memberikan fleksibilitas dalam pemilihan cable gland dan metode instalasi sesuai standar fasilitas.

18. Instalasi Menggunakan Mounting Bracket

Perangkat dapat dipasang menggunakan mounting bracket atau mounting plate.

Solusi: Mempermudah pemasangan pada dinding, tiang, struktur baja, maupun area proses.

3. Technical Spesifikasi

Catatan: Spesifikasi suhu kerja pada materi hanya mencantumkan nilai untuk catalytic sensor, sedangkan konfigurasi SG100-X yang ditampilkan menggunakan sensor elektrokimia O₂. Rentang suhu operasional final perlu dikonfirmasi kepada pemasok berdasarkan sensor yang dipilih.

4. Manfaat dan Aplikasi

Manfaat

1. Memantau kadar oksigen selama 24 jam tanpa membutuhkan pemeriksaan manual secara terus-menerus.
2. Mendeteksi oxygen deficiency sebelum kondisi membahayakan pekerja.
3. Mendeteksi oxygen enrichment yang dapat meningkatkan risiko kebakaran.
4. Mempermudah integrasi dengan sistem kontrol melalui output analog 4–20 mA.
5. Menyederhanakan instalasi kabel menggunakan sistem dua kabel.
6. Mendukung monitoring terpusat melalui PLC, DCS, RTU, SCADA, atau gas alarm controller.
7. Memungkinkan monitoring jarak jauh menggunakan LoRa atau 4G opsional.
8. Mengurangi waktu perawatan melalui sensor chamber modular.
9. Mempermudah kalibrasi menggunakan calibration cap dan magnetic wand.
10. Mendukung lingkungan industri berat dengan perlindungan IP66/IP68.
11. Mendukung pemasangan di hazardous area melalui sertifikasi IECEx dan ATEX sesuai konfigurasi.
12. Meminimalkan kebutuhan daya dengan konsumsi kurang dari 2,5 watt.

Aplikasi

Aplikasi yang relevan untuk SG100-X meliputi:

1. Confined space, seperti tangki, manhole, silo, ruang bawah tanah, dan saluran tertutup.
2. Industri minyak dan gas untuk memonitor kadar oksigen pada area produksi dan penyimpanan.
3. Industri kimia dan petrokimia pada area yang menggunakan proses inerting atau nitrogen blanketing.
4. Instalasi pengolahan air limbah untuk memonitor kekurangan oksigen di ruang pompa dan area tertutup.
5. Ruang penyimpanan nitrogen untuk mendeteksi penurunan kadar oksigen akibat kebocoran gas inert.
6. Laboratorium yang menggunakan nitrogen, argon, helium, atau gas inert lainnya.
7. Cold storage dan fasilitas refrigerasi untuk pemantauan oxygen deficiency pada ruang tertutup.
8. Ruang mesin dan utility room untuk memastikan kondisi atmosfer tetap aman.
9. Industri farmasi pada proses produksi atau penyimpanan yang menggunakan gas inert.
10. Industri makanan dan minuman pada proses modified atmosphere atau penggunaan nitrogen.
11. Ruang cryogenic storage yang menggunakan nitrogen cair atau gas kriogenik lainnya.
12. Pembangkit listrik untuk monitoring atmosfer pada area proses dan ruang tertutup.
13. Pertambangan untuk memantau kondisi oksigen pada area bawah tanah atau fasilitas tertutup.
14. Sistem keselamatan gedung industri melalui integrasi dengan alarm controller, BMS, atau SCADA.

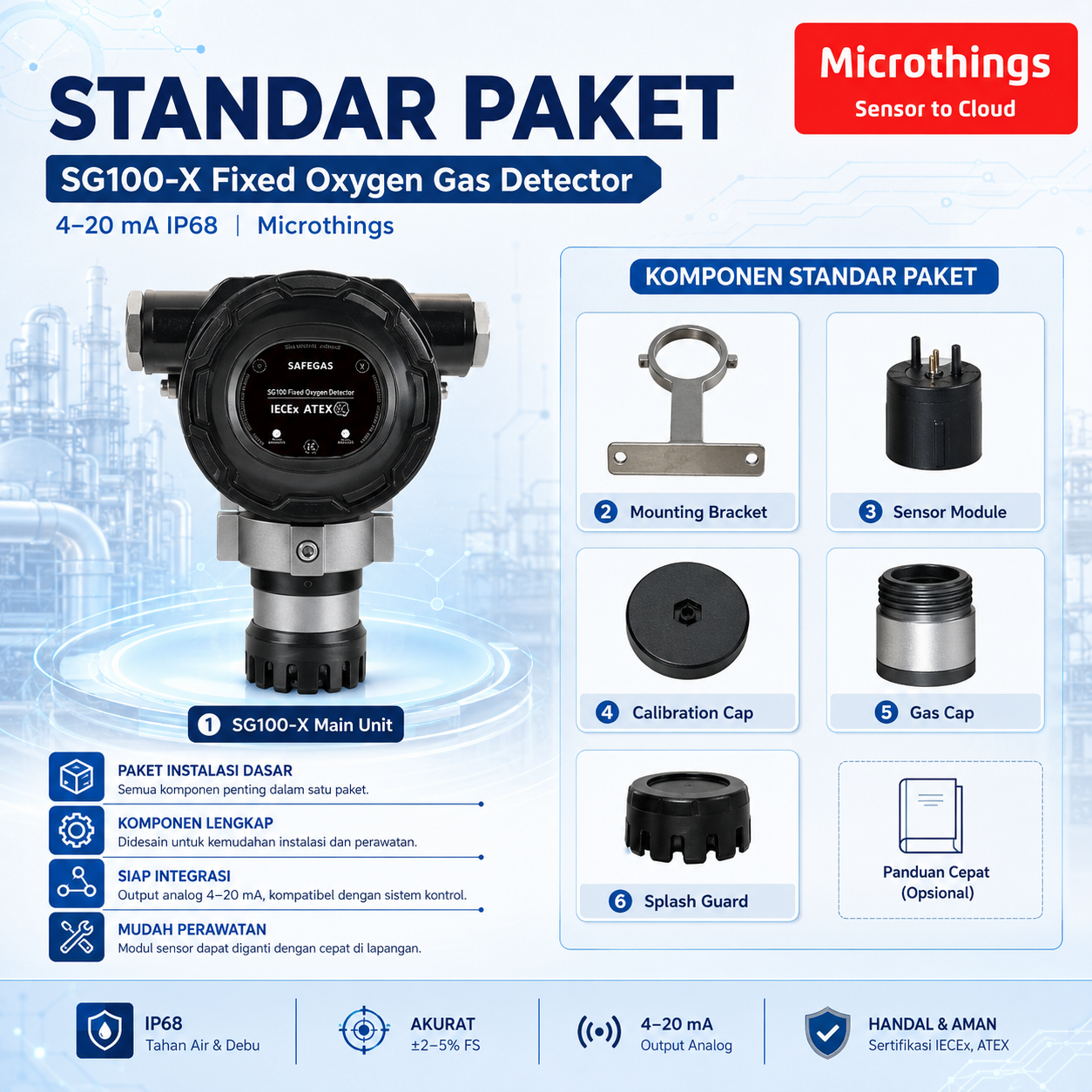

5. Standar Paket

Berdasarkan komponen yang diperlihatkan pada materi produk, paket atau aksesori SG100-X dapat mencakup:

1. 1 unit SG100-X Fixed Gas Detector Without Display.
2. 1 unit sensor module O₂ sesuai konfigurasi.
3. 1 unit mounting bracket.
4. 1 unit calibration cap.
5. 1 unit gas cap atau gas adapter.
6. 1 unit splash guard.
7. Dokumen produk atau user manual.

Konfigurasi dan Aksesori Opsional

• Modul komunikasi LoRa.
• Modul komunikasi 4G.
• IoT gateway.
• Gas alarm controller.
• Calibration gas dan regulator.
• Cable gland sesuai ukuran thread.
• Sounder dan beacon eksternal.
• Panel display atau remote indicator.
• Sistem PLC, RTU, DCS, atau SCADA.

Catatan: Materi produk tidak mencantumkan packing list resmi. Isi paket akhir perlu dikonfirmasi melalui penawaran dan packing list pemasok.
