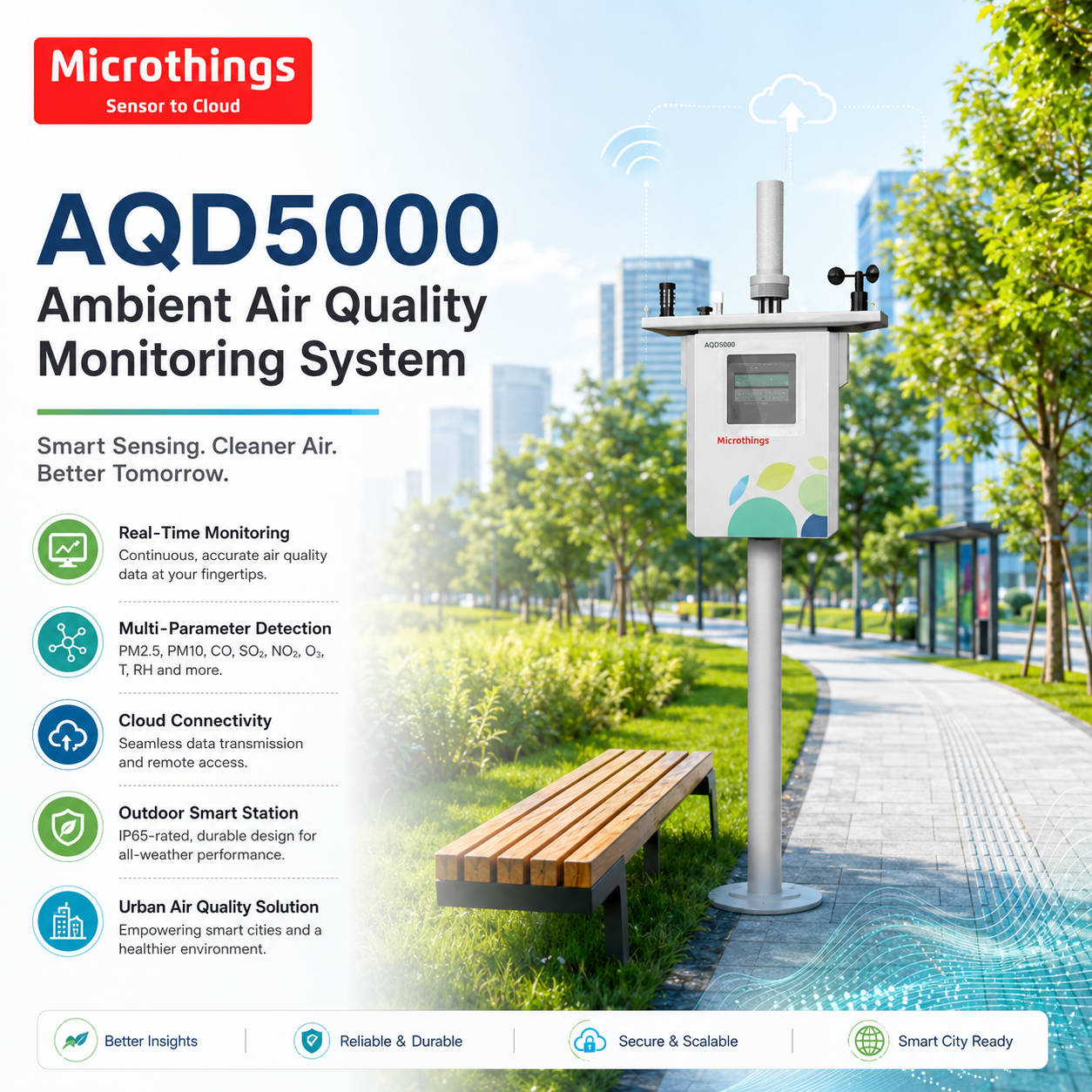

AQD5000 Ambient Air Quality Monitoring System | Microthings

AQD5000 Ambient Air Quality Monitoring System adalah sistem pemantauan kualitas udara ambien yang dirancang untuk kebutuhan urban air quality monitoring dan industrial air emission pollution monitoring. Sistem dapat menggabungkan pengukuran berbagai gas pencemar lingkungan, particulate matter, serta parameter meteorologi dalam satu platform monitoring terpadu.

Berdasarkan datasheet yang diberikan, AQD5000 mampu mengakomodasi 1 hingga 9 parameter gas secara bersamaan. Modul particulate matter dan meteorological sensor dapat ditambahkan sesuai kebutuhan aplikasi. Data ditampilkan melalui 7-inch color touch screen dan dapat disimpan secara lokal untuk kebutuhan histori, dengan kemampuan penyimpanan yang disebut dapat mencapai setidaknya dua tahun data monitoring.

Untuk integrasi sistem, AQD5000 dilengkapi RS485 dan satu set relay output sebagai konfigurasi standar. Komunikasi 4G DTU dan LoRa tersedia sebagai opsi sehingga data dapat dikirim secara real-time menuju server atau platform cloud. Sistem juga mendukung PC software opsional, outdoor LED display, solar power supply, serta kamera untuk monitoring konsentrasi debu dan pengumpulan video/gambar di lokasi.

AQD5000 dirancang untuk operasi 24 jam secara kontinu, dilengkapi fault self-diagnosis dan automatic restart. Housing outdoor memiliki desain anti-corrosion, sun protection, dan anti-collision serta menggunakan outdoor shield untuk membantu menghadapi debu dan hujan.

---

🔎 Apa itu AQD5000 Ambient Air Quality Monitoring System?

AQD5000 adalah multi-parameter outdoor air quality monitoring station yang menggabungkan sistem sampling, preprocessing, gas analysis, particulate monitoring, serta optional meteorological monitoring dalam satu perangkat.

Sistem dapat dikonfigurasikan untuk beberapa kelompok parameter utama.

☣️ Parameter Gas

Contoh parameter yang tercantum pada datasheet meliputi:

1. O₃ / Ozone
2. SO₂ / Sulfur Dioxide
3. NO₂ / Nitrogen Dioxide
4. HCHO / Formaldehyde
5. CO / Carbon Monoxide
6. TVOC
7. Parameter gas lainnya sesuai konfigurasi

🌫️ Particulate Matter Opsional

Pilihan parameter particulate meliputi:

1. PM0.3
2. PM1.0
3. PM2.5
4. PM10
5. PM10.0 sebagaimana tertulis pada sumber
6. TSP
7. Parameter particulate lainnya

🌦️ Parameter Meteorologi Opsional

Sistem dapat dikombinasikan dengan monitoring:

1. Temperature
2. Humidity
3. Wind speed
4. Wind direction
5. Air pressure
6. Light intensity
7. Noise
8. Parameter meteorologi lainnya sesuai konfigurasi

Dengan arsitektur modular tersebut, AQD5000 dapat dikonfigurasikan berdasarkan faktor lingkungan yang memang perlu dimonitor pada setiap lokasi.

---

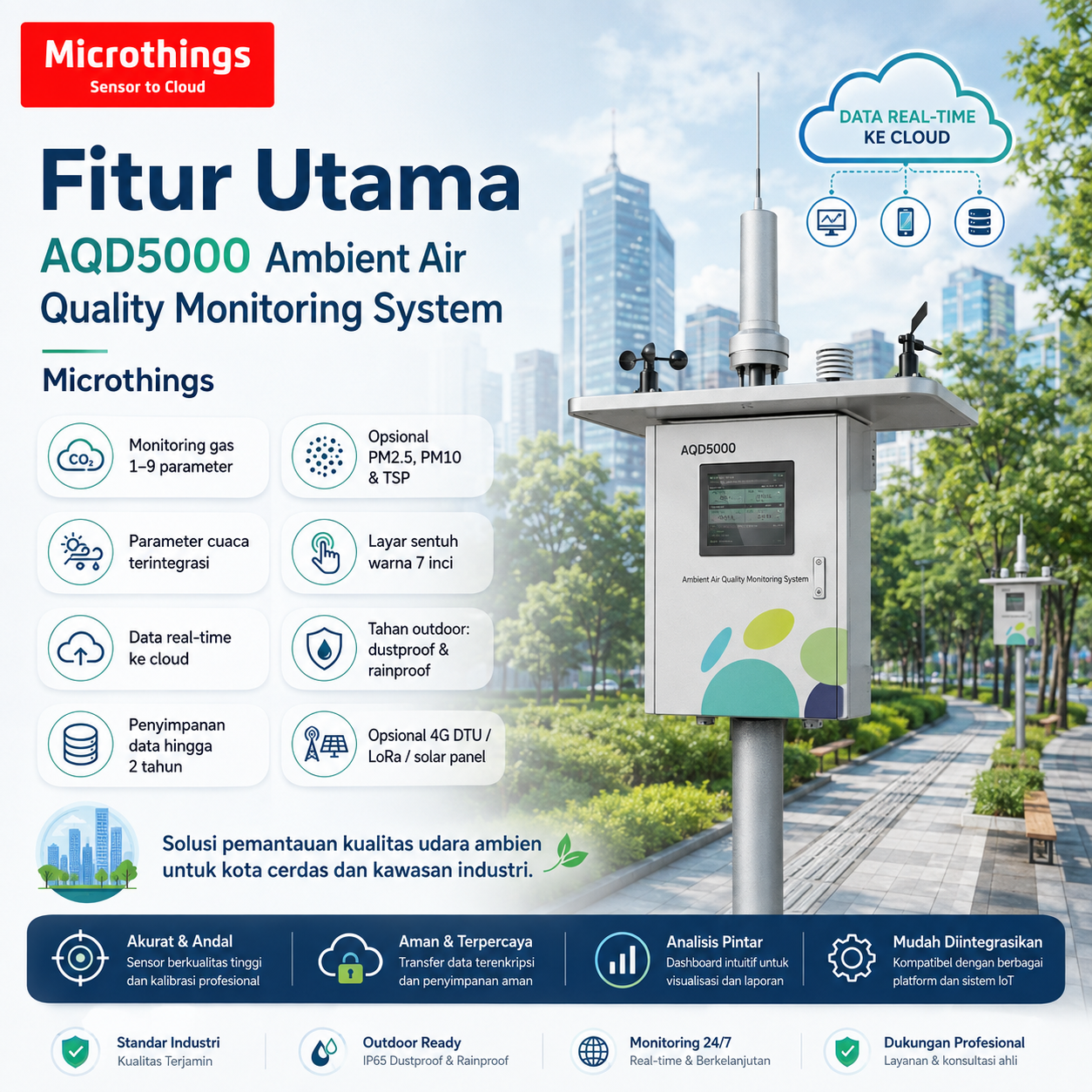

⚙️ Fitur Utama Produk dan Solusi

🌐 1. Multi-Parameter Air Quality Monitoring

AQD5000 dapat menggabungkan pengukuran gas, particulate matter, dan parameter meteorologi.

Solusi: Satu sistem dapat digunakan untuk mengumpulkan berbagai parameter kualitas udara tanpa harus menggunakan platform monitoring yang terpisah.

🧪 2. Monitoring 1–9 Parameter Gas

Datasheet menyebut hingga 1–9 jenis parameter gas dapat dimonitor pada saat bersamaan.

Solusi: Konfigurasi dapat disesuaikan dengan kebutuhan monitoring setiap lokasi.

🌫️ 3. Optional Particulate Matter Monitoring

Modul particulate tersedia sebagai opsi.

Solusi: Monitoring gas dapat dikombinasikan dengan PM2.5, PM10, TSP, dan parameter partikulat lainnya.

🌦️ 4. Optional Meteorological Monitoring

Sensor meteorologi dapat ditambahkan sesuai kebutuhan.

Solusi: Data pencemaran udara dapat dianalisis bersama kondisi temperature, humidity, wind, pressure, light, dan noise.

🌬️ 5. Pump Suction Sampling

AQD5000 menggunakan metode pump suction.

Solusi: Sampel udara ditarik secara aktif menuju sistem analisis untuk mendukung monitoring secara kontinu.

⚡ 6. Gas Sampling Flow 0,5 L/min

Flow rate untuk gas tercantum sebesar 0,5 L/min.

Solusi: Membantu menyediakan aliran sampel yang terkontrol menuju modul pengukuran gas.

🌫️ 7. Particle/Dust Flow 1,8 L/min

Flow untuk particles/dust tercantum sebesar 1,8 L/min.

Solusi: Mendukung sistem sampling particulate matter sesuai konfigurasi perangkat.

🎯 8. Detection Accuracy ±3%

Datasheet mencantumkan detection accuracy sekitar ±3% untuk parameter gas.

Solusi: Mendukung pemantauan perubahan konsentrasi secara terukur sesuai sensor dan range yang digunakan.

⏱️ 9. Response Time <30 Detik

Gas dan particle measurement mencantumkan response time kurang dari 30 detik.

Solusi: Membantu sistem memperbarui kondisi kualitas udara dalam interval yang relatif cepat.

🖥️ 10. 7-Inch Color Touch Screen

Sistem dilengkapi layar sentuh warna 7 inci.

Solusi: Operator dapat melihat data langsung pada station tanpa selalu menggunakan komputer tambahan.

🔄 11. Adaptive Display Channel

Jumlah channel dapat ditampilkan secara adaptif dengan automatic page turning.

Solusi: Mempermudah visualisasi banyak parameter pada satu layar.

🕐 12. Continuous 24-Hour Monitoring

Sistem dirancang untuk bekerja 24 jam secara kontinu.

Solusi: Mendukung monitoring kualitas udara tanpa bergantung pada pengambilan sampel manual sesaat.

💾 13. Data Storage hingga Minimal Dua Tahun

Product Advantage menyebut kapasitas penyimpanan monitoring setidaknya dua tahun.

Solusi: Data historis dapat digunakan untuk evaluasi tren dan pelaporan.

📤 14. Data Storage dan Export

Data dapat disimpan dan diekspor.

Solusi: Memudahkan pemrosesan data lebih lanjut, dokumentasi, dan reporting.

🔌 15. Standard RS485 Output

RS485 tersedia sebagai output standar.

Solusi: AQD5000 dapat dihubungkan dengan controller, data acquisition system, gateway, atau platform monitoring yang kompatibel.

🔔 16. Standard Relay Output

Satu set relay signal tersedia sebagai konfigurasi standar.

Solusi: Relay dapat digunakan sebagai bagian dari sistem alarm atau kontrol eksternal melalui rangkaian yang sesuai.

📶 17. 4G DTU Opsional

AQD5000 mendukung optional 4G DTU.

Solusi: Data dapat dikirim menuju server secara wireless pada lokasi yang memiliki jaringan seluler.

📡 18. LoRa Wireless Opsional

LoRa tersedia sebagai pilihan komunikasi.

Solusi: Mendukung pengembangan komunikasi wireless untuk sistem monitoring terdistribusi.

☁️ 19. Real-Time Cloud Data Transmission

Product overview menyebut measurement data dapat dikirim menuju cloud platform melalui wireless acquisition terminal.

Solusi: Monitoring dapat dilakukan secara remote tanpa harus berada di lokasi perangkat.

🖥️ 20. Optional PC Software

Adapter card dan PC software tersedia sebagai opsi.

Solusi: Operator dapat melihat konsentrasi real-time serta historical data dari komputer.

📺 21. Optional Outdoor LED Display

Outdoor LED large screen dapat ditambahkan.

Solusi: Informasi kualitas udara dapat ditampilkan secara langsung pada area publik atau lokasi monitoring.

☀️ 22. Optional Solar Power Supply

Solar power supply panel tersedia sebagai opsi.

Solusi: Membantu sistem tetap beroperasi pada lokasi yang tidak memiliki suplai listrik utama yang sesuai.

📷 23. Optional Camera Monitoring

AQD5000 dapat dikombinasikan dengan kamera.

Solusi: Sistem dapat dikembangkan untuk remote monitoring konsentrasi debu sekaligus pengumpulan video dan gambar lokasi.

🧠 24. Fault Self-Diagnosis

Sistem mendukung self-diagnosis.

Solusi: Membantu mendeteksi kondisi abnormal pada perangkat untuk mempermudah maintenance.

🔄 25. Automatic Restart

Automatic restart termasuk fungsi yang disebut dalam product advantage.

Solusi: Membantu mengembalikan sistem ke kondisi operasi setelah gangguan tertentu.

🛡️ 26. Professional Outdoor Shield

Station dilengkapi professional outdoor shield.

Solusi: Membantu melindungi perangkat dari kondisi debu dan hujan untuk penggunaan outdoor.

🏗️ 27. Anti-Corrosion dan Sun Protection

Product shell disebut memiliki anti-corrosion, sun protection, dan anti-collision.

Solusi: Memberikan perlindungan mekanik tambahan untuk penggunaan di lingkungan luar ruangan.

🧱 28. Wall-Mounted atau Ceiling Installation

Sistem mendukung pemasangan ceiling dan wall-mounted.

Solusi: Instalasi dapat disesuaikan dengan struktur fasilitas dan titik sampling.

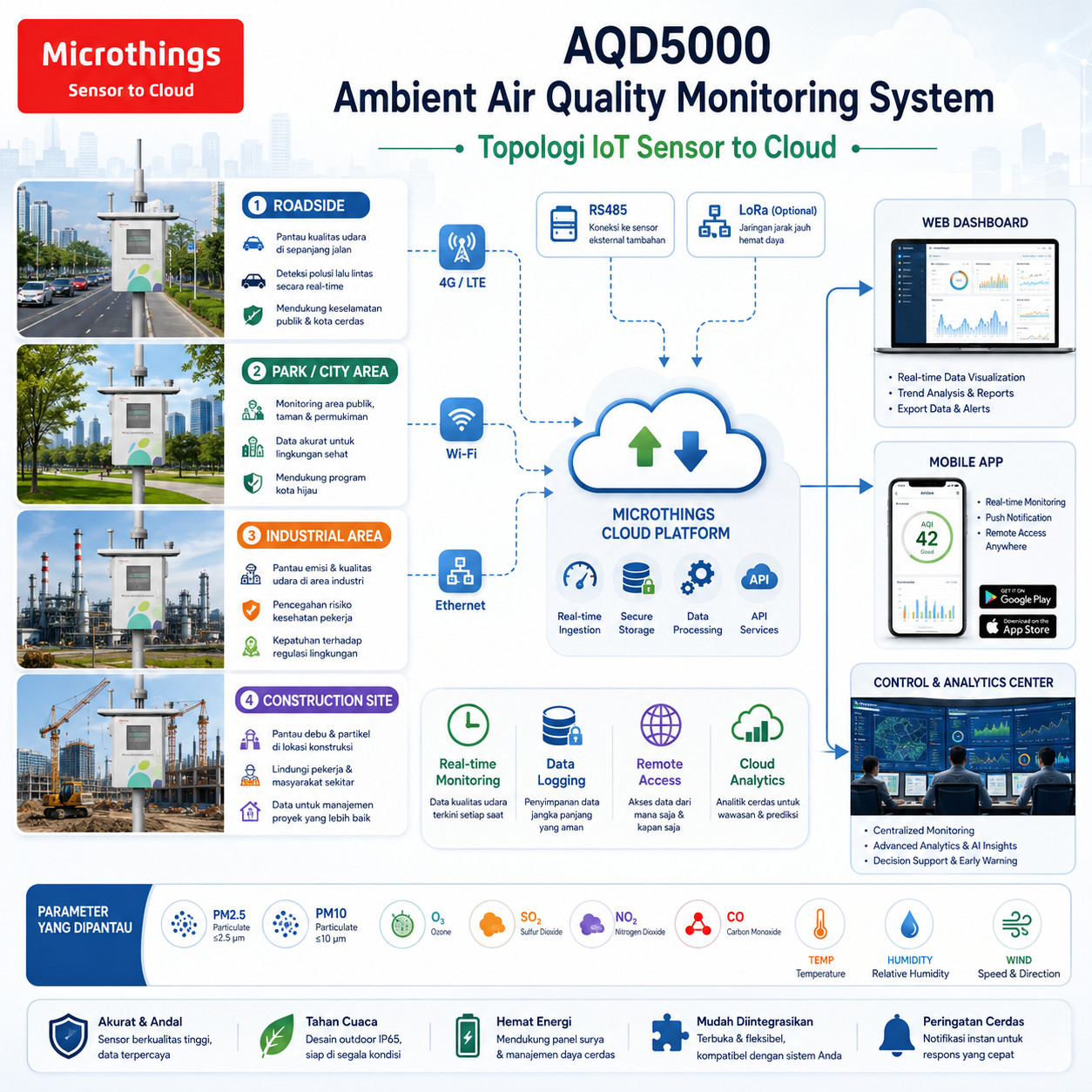

☁️ 29. Integrasi Microthings Sensor to Cloud

RS485, 4G DTU, atau sistem komunikasi yang kompatibel dapat digunakan sebagai jalur integrasi menuju platform cloud.

Solusi: Data AQD5000 dapat dikembangkan menuju Microthings, yaitu platform layanan data cloud untuk monitoring real-time, dashboard, penyimpanan histori, pencatatan alarm, pelaporan, dan analisis data.

Integrasi Microthings merupakan konfigurasi sistem tambahan dan bukan fitur Microthings bawaan yang disebut pada datasheet AQD5000.

---

📋 Technical Spesifikasi

☣️ Gas Measurement Parameters

Catatan: range dan resolution di atas mengikuti urutan parameter yang dicantumkan pada datasheet. Konfigurasi aktual harus dikonfirmasi berdasarkan modul gas yang dipilih.

🌫️ Particle Parameters – Opsional

🌦️ Meteorological Parameters – Opsional

⚙️ General Technical Parameters

⚠️ Catatan Spesifikasi

AQD5000 merupakan sistem yang sangat configurable. Karena itu, beberapa nilai teknis bergantung pada modul yang dipilih, khususnya jenis gas, range, resolution, detection principle, particulate module, dan meteorological sensors.

Datasheet juga tidak mencantumkan IP rating tertentu. Walaupun sumber menyebut professional outdoor shield dengan kemampuan dust-proof dan rain-proof, tidak tepat menambahkan klaim seperti IP65 atau IP66 tanpa dokumen tambahan.

---

🏭 Manfaat dan Aplikasi

✅ Manfaat Produk

🌍 1. Monitoring Kualitas Udara Multi-Parameter

Gas, particulate matter, dan meteorological data dapat dikumpulkan dalam satu sistem.

🕐 2. Monitoring Real-Time 24/7

Mendukung pemantauan lingkungan secara kontinu.

🧪 3. Hingga 9 Parameter Gas

Memberikan fleksibilitas untuk membangun station sesuai target polutan.

🌫️ 4. Integrated Particulate Monitoring

PM dan TSP dapat ditambahkan ke konfigurasi yang sama.

🌦️ 5. Integrated Weather Monitoring

Data meteorologi dapat digunakan bersama parameter pencemaran udara.

🖥️ 6. Local Touchscreen Display

Operator dapat membaca data langsung dari perangkat.

💾 7. Long-Term Data Storage

Data monitoring dapat disimpan untuk kebutuhan historis dan evaluasi.

📡 8. Remote Communication

4G DTU dan LoRa menyediakan opsi komunikasi tanpa kabel.

☁️ 9. Cloud Monitoring

Data dapat dikirim secara real-time menuju cloud platform.

🧠 10. Self-Diagnosis

Membantu meningkatkan kemudahan maintenance.

🔄 11. Automatic Restart

Mendukung operasi monitoring yang lebih berkelanjutan.

☀️ 12. Solar Power Option

Membantu implementasi pada lokasi yang tidak memiliki mains power yang memadai.

📺 13. Outdoor LED Display Option

Memungkinkan data lingkungan ditampilkan secara langsung kepada pengguna di lokasi.

📷 14. Integrated Camera Option

Mendukung monitoring debu bersamaan dengan dokumentasi visual area.

🛡️ 15. Outdoor-Oriented Construction

Outdoor shield dan protective shell mendukung penggunaan pada lingkungan luar ruangan.

---

🏗️ Aplikasi Produk

🌆 1. Urban Air Quality Monitoring

Ini merupakan salah satu aplikasi utama yang secara langsung dicantumkan pada product overview.

Implementasi: Station dapat ditempatkan pada titik monitoring lingkungan untuk mengumpulkan gas, particulate, dan meteorological data secara kontinu.

🏭 2. Industrial Air Emission Pollution Monitoring

Datasheet secara langsung menyebut penggunaan untuk monitoring polusi emisi udara industri.

Implementasi: AQD5000 dapat dikonfigurasikan berdasarkan parameter polutan yang perlu dimonitor pada fasilitas.

🌫️ 3. Dust Concentration Monitoring

Optional camera dan particulate module mendukung monitoring konsentrasi debu.

Implementasi: Data partikulat dapat dikombinasikan dengan pengumpulan gambar/video di lokasi.

🌦️ 4. Environmental and Meteorological Monitoring

Optional meteorological module memungkinkan kondisi cuaca dikumpulkan bersama data polusi udara.

🏙️ 5. Outdoor Environmental Monitoring Station

Professional outdoor shield memungkinkan penggunaan AQD5000 sebagai fixed outdoor monitoring station sesuai kondisi desain instalasi.

🖥️ 6. Central Monitoring Room

RS485 dan PC software opsional memungkinkan data diteruskan menuju komputer monitoring.

📡 7. Remote Environmental Monitoring

4G DTU atau LoRa dapat digunakan untuk mengirim data dari lokasi station menuju server yang kompatibel.

🏢 8. Environmental Protection Department Data Integration

Product Advantage menyebut data dapat dikirim menuju ecological environmental protection bureau atau departmental server melalui komunikasi wireless opsional.

📺 9. Public Environmental Data Display

Outdoor LED display opsional dapat digunakan untuk menampilkan data real-time di lokasi.

☁️ 10. Cloud-Based Air Quality Monitoring

Wireless acquisition terminal dapat digunakan untuk meneruskan measurement data menuju cloud platform.

---

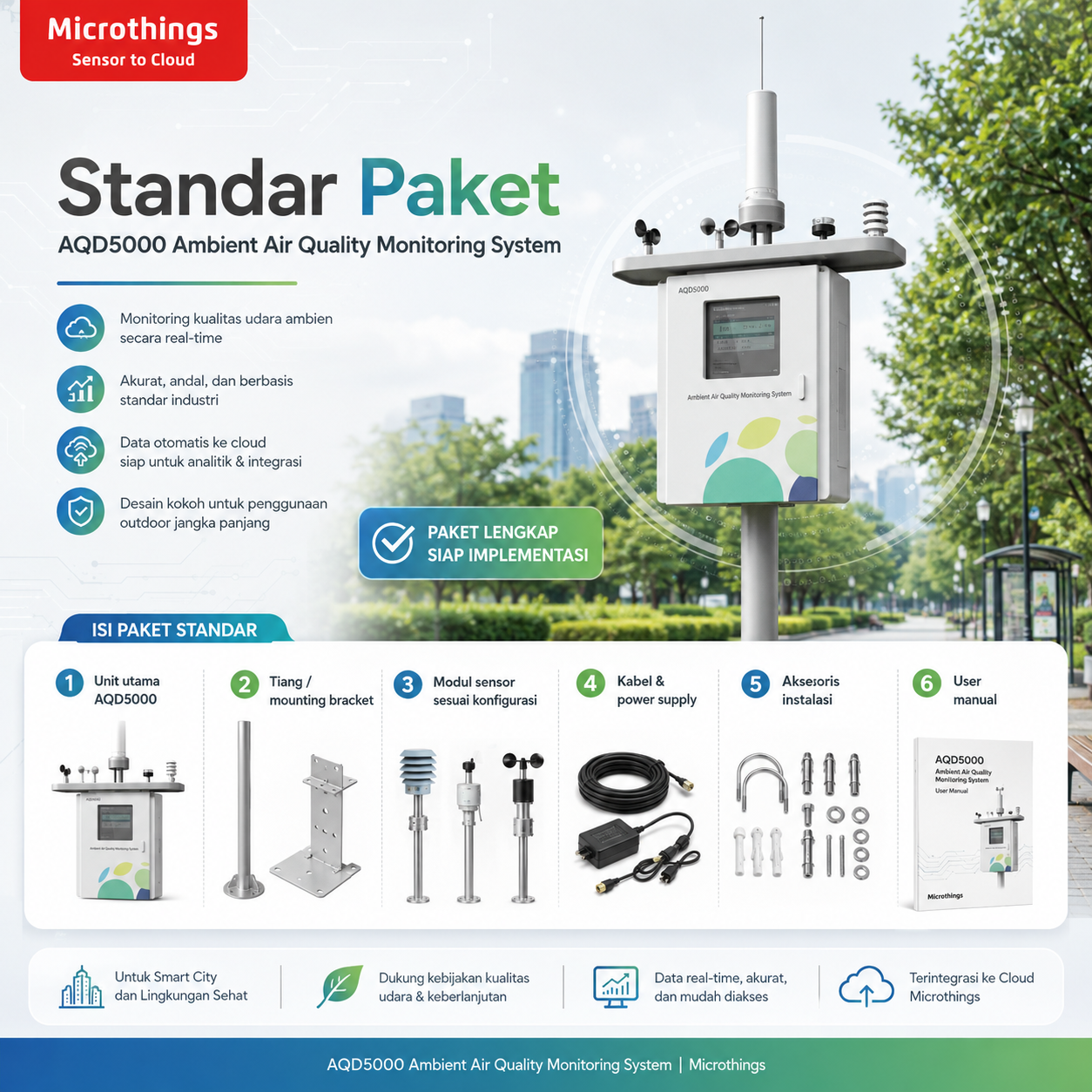

📦 Standar Paket

Datasheet yang diberikan tidak mencantumkan official packing list secara terperinci. Karena AQD5000 mempunyai banyak modul opsional, isi paket harus mengikuti konfigurasi quotation.

Sebagai referensi, paket sistem dapat terdiri dari:

1. 1 unit AQD5000 Ambient Air Quality Monitoring System.
2. Gas analysis module sesuai jumlah dan parameter yang dipesan.
3. Internal preprocessing system.
4. Monitoring factor analysis system.
5. 7-inch color touchscreen.
6. Pump suction system.
7. Oil/water/dust filtering assembly sesuai konfigurasi.
8. Professional outdoor shield.
9. Mounting hardware atau bracket apabila termasuk quotation.
10. Power connection assembly.
11. User manual atau technical documentation apabila tersedia.

🧰 Modul dan Aksesori Opsional

1. Particle monitoring module.
2. PM2.5 / PM10 / TSP sensor.
3. Meteorological sensor package.
4. Temperature & humidity sensor.
5. Wind speed & direction sensor.
6. Air pressure sensor.
7. Light intensity sensor.
8. Noise sensor.
9. Sound and light alarm.
10. Solar power supply panel.
11. Outdoor LED large display.
12. Adapter card.
13. PC monitoring software.
14. 4G DTU module.
15. LoRa wireless module.
16. Outdoor camera.
17. Wireless acquisition terminal.
18. IoT gateway.
19. Microthings Sensor to Cloud integration.

Catatan: Isi paket final harus mengikuti quotation, purchase order, parameter monitoring yang dipilih, dan official packing list pemasok.
