YT-1100H 1–4 Channel Gas Alarm Controller | Microthings

YT-1100H 1–4 Channel Gas Alarm Controller merupakan panel kontrol alarm gas berukuran ringkas yang dirancang untuk menerima sinyal dari satu hingga empat gas detector melalui input 4–20 mA. Controller ini mengintegrasikan fungsi monitoring, tampilan konsentrasi, alarm suara dan cahaya, output relay, serta pengendalian perangkat eksternal dalam satu unit wall-mounted.

Berdasarkan spesifikasi pada materi produk, YT-1100H dapat digunakan bersama berbagai gas detector yang menghasilkan sinyal 4–20 mA. Nilai konsentrasi ditampilkan melalui display empat digit, sementara nomor channel ditunjukkan pada display terpisah. Unit pengukuran mendukung PPM, %VOL, dan %LEL, tergantung detector serta sensor yang terhubung.

Dengan pilihan 1, 2, atau 4 channel input, serta dukungan 1, 2, atau 5 relay, controller dapat menjadi pusat alarm untuk berbagai kebutuhan keselamatan gas di industri. Relay dapat digunakan sebagai bagian dari sistem otomatis untuk mengendalikan solenoid valve, exhaust fan, motor, water pump, alarm sounder/beacon, sprinkler, dan peralatan lain melalui rangkaian kontrol yang sesuai.

---

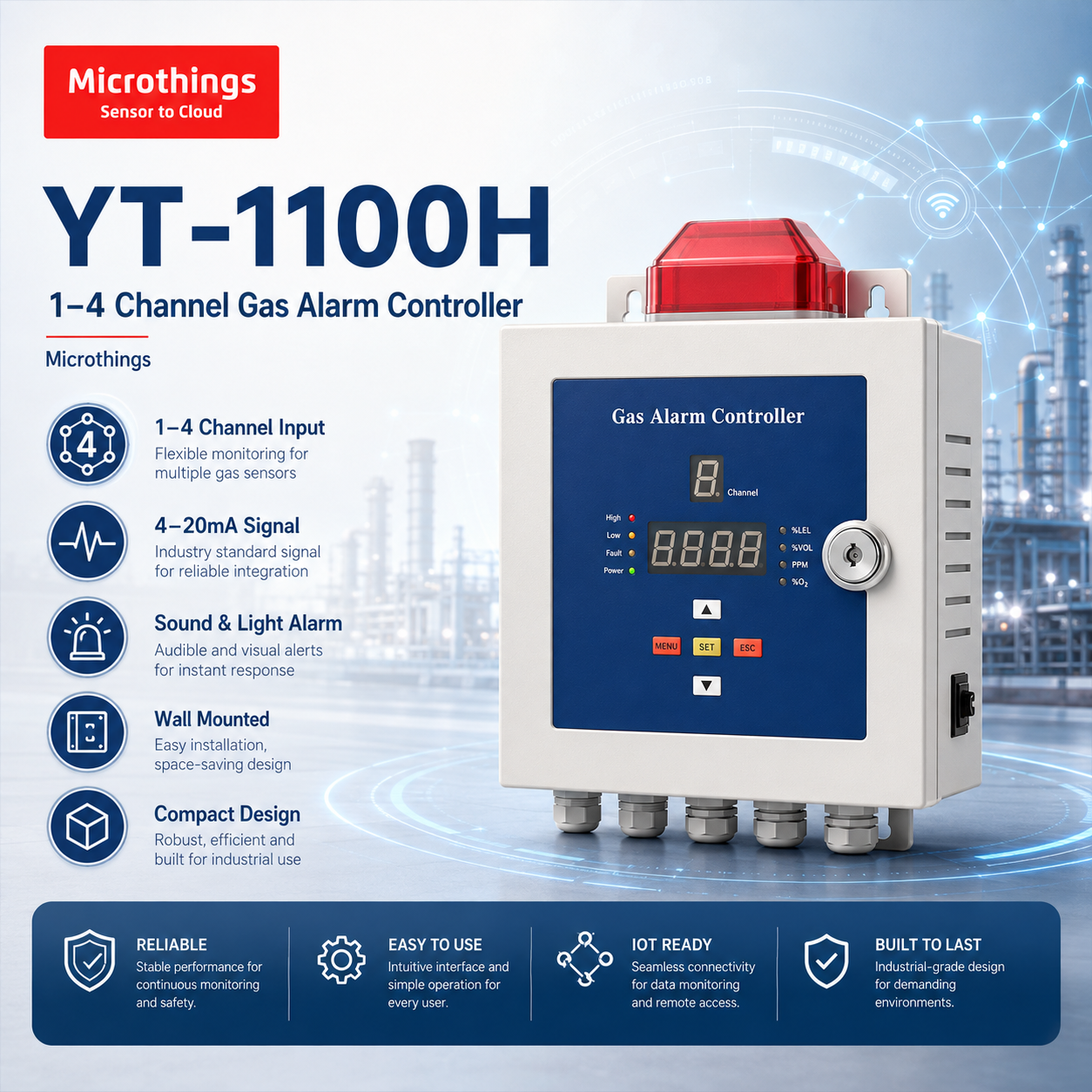

🔎 Apa itu YT-1100H 1–4 Channel Gas Alarm Controller?

YT-1100H adalah gas alarm control panel yang dipasang pada dinding dan berfungsi menerima, menampilkan, serta memproses sinyal dari fixed gas detector.

Controller ini tidak berfungsi sebagai sensor gas secara mandiri. Jenis gas yang dapat dimonitor ditentukan oleh detector yang dihubungkan ke masing-masing channel. Selama detector menggunakan output 4–20 mA dan kompatibel dengan konfigurasi controller, sistem dapat digunakan untuk berbagai jenis gas sesuai aplikasi.

YT-1100H menyediakan konfigurasi:

1. 1 channel untuk satu gas detector.
2. 2 channel untuk dua gas detector.
3. 4 channel untuk maksimal empat gas detector.

Panel memiliki dimensi hanya sekitar 73,7 × 192,5 × 83,7 mm, sehingga relatif ringkas untuk dipasang pada ruang kontrol, panel monitoring, utility room, laboratorium, maupun area industri lainnya.

Controller juga menyediakan output catu daya DC 24 V, 0,25 A per channel, yang dapat digunakan untuk mendukung detector kompatibel sesuai kebutuhan daya masing-masing perangkat.

---

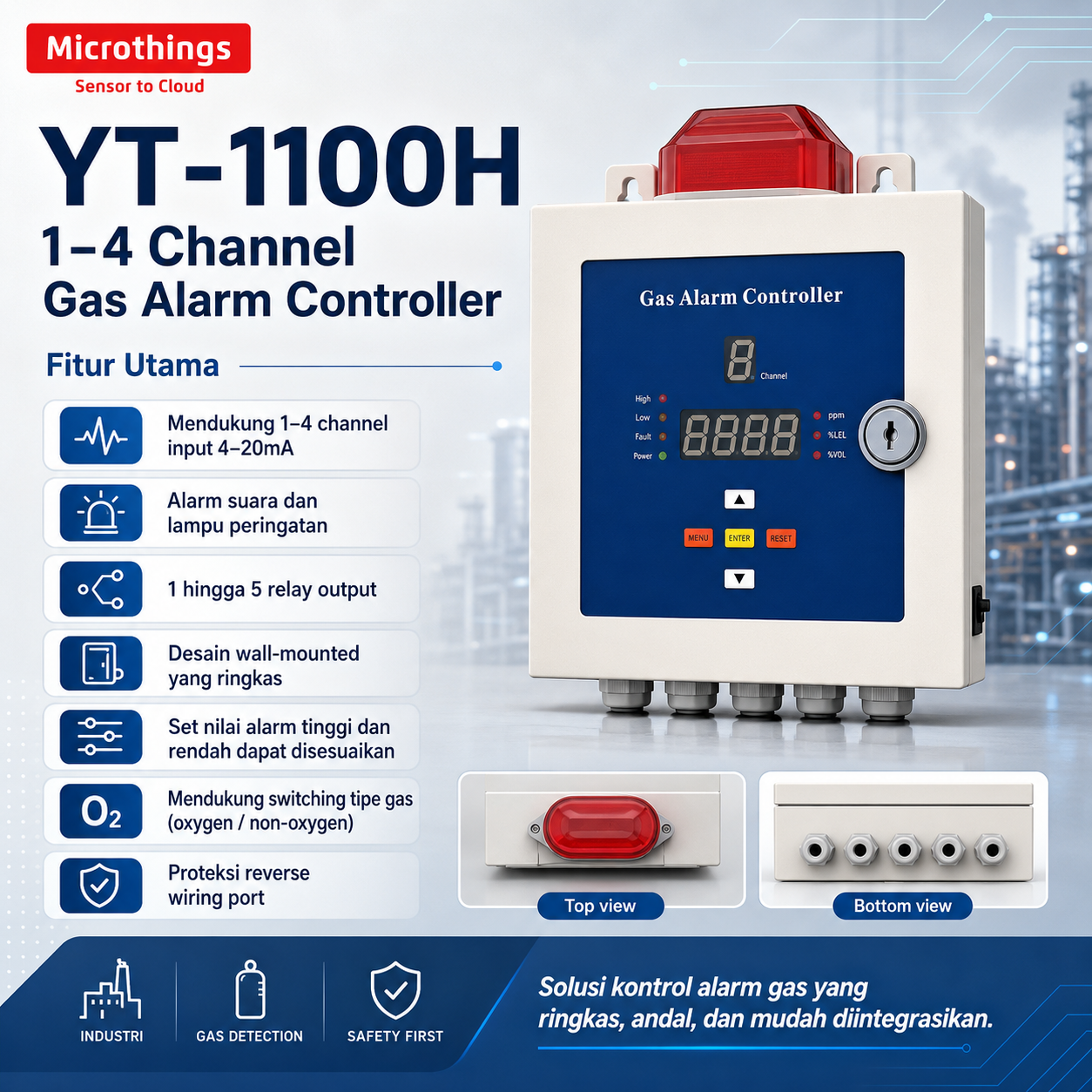

⚙️ Fitur Utama Produk dan Solusi

1. Mendukung 1–4 Channel Gas Detector

YT-1100H tersedia dalam pilihan 1 channel, 2 channel, dan 4 channel input 4–20 mA.

Solusi: Memungkinkan satu controller digunakan untuk beberapa titik gas detector tanpa membutuhkan panel terpisah untuk setiap sensor.

2. Input Sinyal Industri 4–20 mA

Setiap channel dirancang menerima sinyal analog 4–20 mA dari gas detector.

Solusi: Memudahkan integrasi dengan berbagai fixed gas detector industri yang menggunakan standar output analog tersebut.

3. Alarm Suara dan Cahaya

Controller memiliki fungsi sound and light alarm.

Solusi: Kondisi alarm dapat diketahui secara visual maupun audio sehingga operator dapat memberikan respons lebih cepat.

4. Alarm Light Terintegrasi

Pada bagian atas enclosure terdapat lampu alarm lokal.

Solusi: Status abnormal dapat dikenali dengan cepat dari posisi controller tanpa harus terus mengamati nilai display.

5. Tampilan Konsentrasi Empat Digit

Nilai konsentrasi ditampilkan melalui display empat digit dengan rentang tampilan 0,001–9999, bergantung pada sensor.

Solusi: Mendukung penyajian nilai konsentrasi dengan resolusi yang menyesuaikan detector yang digunakan.

6. Channel Display Terpisah

Controller menyediakan display satu digit untuk menunjukkan nomor channel.

Solusi: Operator dapat mengetahui detector atau titik pengukuran mana yang sedang ditampilkan.

7. Mendukung PPM, %VOL, dan %LEL

Unit display tersedia untuk:

• PPM
• %VOL
• %LEL

Solusi: Controller dapat digunakan bersama detector gas beracun, oksigen, maupun combustible gas selama konfigurasi detector dan sinyalnya kompatibel.

8. Pengaturan High Alarm

Nilai alarm tinggi dapat dikustomisasi sesuai detector yang terhubung.

Solusi: Sistem dapat memberikan alarm ketika konsentrasi mencapai nilai tinggi yang telah ditentukan berdasarkan kebutuhan fasilitas.

9. Pengaturan Low Alarm

Nilai alarm rendah juga dapat disesuaikan.

Solusi: Memungkinkan adanya tahapan peringatan sebelum kondisi mencapai tingkat alarm yang lebih tinggi.

10. Penyesuaian Range Detector

Rentang controller dapat disesuaikan agar sesuai dengan rentang gas detector.

Solusi: Nilai yang ditampilkan dapat diselaraskan dengan output 4–20 mA dari detector.

11. Gas Type Switching

Controller mendukung switching untuk konfigurasi oxygen/non-oxygen.

Solusi: Membantu menyesuaikan logika tampilan dan alarm terhadap karakteristik detector oksigen atau jenis gas lainnya.

12. Pilihan 1, 2, atau 5 Relay

YT-1100H menyediakan beberapa pilihan jumlah relay.

Solusi: Sistem dapat dikonfigurasikan untuk menjalankan beberapa fungsi alarm dan kontrol otomatis berdasarkan jumlah channel serta konfigurasi yang dipilih.

13. Relay hingga AC 250 V 10 A

Berdasarkan technical parameter pada materi produk, relay mendukung beban maksimum hingga AC 250 V 10 A.

Solusi: Relay dapat digunakan sebagai sinyal kontrol untuk mengaktifkan perangkat eksternal dengan memperhatikan desain kelistrikan, rating beban, serta penggunaan contactor apabila diperlukan.

14. Kontrol Solenoid Valve

Relay dapat digunakan sebagai bagian dari sistem pengendalian solenoid valve.

Solusi: Aliran gas dapat dihentikan secara otomatis ketika kondisi alarm terdeteksi, apabila sistem dirancang untuk fungsi tersebut.

15. Kontrol Exhaust Fan

Controller dapat diintegrasikan dengan exhaust fan.

Solusi: Ventilasi dapat diaktifkan ketika konsentrasi gas melewati ambang alarm.

16. Kontrol Motor dan Water Pump

Output relay dapat digunakan sebagai sinyal kendali motor atau pompa.

Solusi: Membantu membangun sistem respons otomatis untuk aplikasi proses tertentu.

17. Integrasi Sound and Light Alarm Eksternal

Selain alarm pada controller, relay dapat digunakan untuk perangkat alarm eksternal.

Solusi: Sirene dan beacon tambahan dapat ditempatkan pada area yang lebih mudah dilihat atau didengar pekerja.

18. Integrasi Sprinkler System

Materi produk menyebut sprinkler sebagai salah satu perangkat yang dapat dikendalikan.

Solusi: Memungkinkan controller menjadi bagian dari sistem otomatis yang lebih luas apabila desain keselamatan fasilitas mengharuskannya.

19. Wiring Port Reverse Protection

Perangkat dilengkapi fungsi perlindungan terhadap kesalahan polaritas atau reverse connection pada wiring port sesuai informasi produk.

Solusi: Membantu mengurangi risiko kerusakan akibat kesalahan sambungan selama instalasi.

20. Data Collection Interval 200 ms

Interval inspeksi atau pengumpulan data tercantum sebesar 200 ms.

Solusi: Controller dapat memperbarui data input secara cepat untuk mendukung monitoring kondisi gas.

21. Power Supply AC 100–220 V

Controller menerima sumber daya AC 100–220 V, 50/60 Hz.

Solusi: Mempermudah penggunaan pada berbagai sistem kelistrikan bangunan dan industri.

22. Output DC 24 V untuk Detector

Power output tercantum sebesar DC 24 V, 0,25 A/channel.

Solusi: Controller dapat menyediakan catu daya untuk detector kompatibel tanpa membutuhkan power supply terpisah dalam beberapa konfigurasi.

23. Desain Wall-Mounted

YT-1100H dirancang untuk pemasangan langsung pada dinding.

Solusi: Instalasi relatif praktis pada control room, utility room, workshop, laboratorium, atau fasilitas proses.

24. Ukuran Ringkas

Ukuran controller hanya sekitar 73,7 × 192,5 × 83,7 mm.

Solusi: Menghemat ruang pemasangan dibandingkan panel kontrol berukuran besar.

25. Tombol Kontrol dan Lock

Bagian depan dilengkapi tombol operasi serta lock.

Solusi: Memudahkan pengaturan controller sekaligus membantu membatasi akses ke bagian tertentu dari panel.

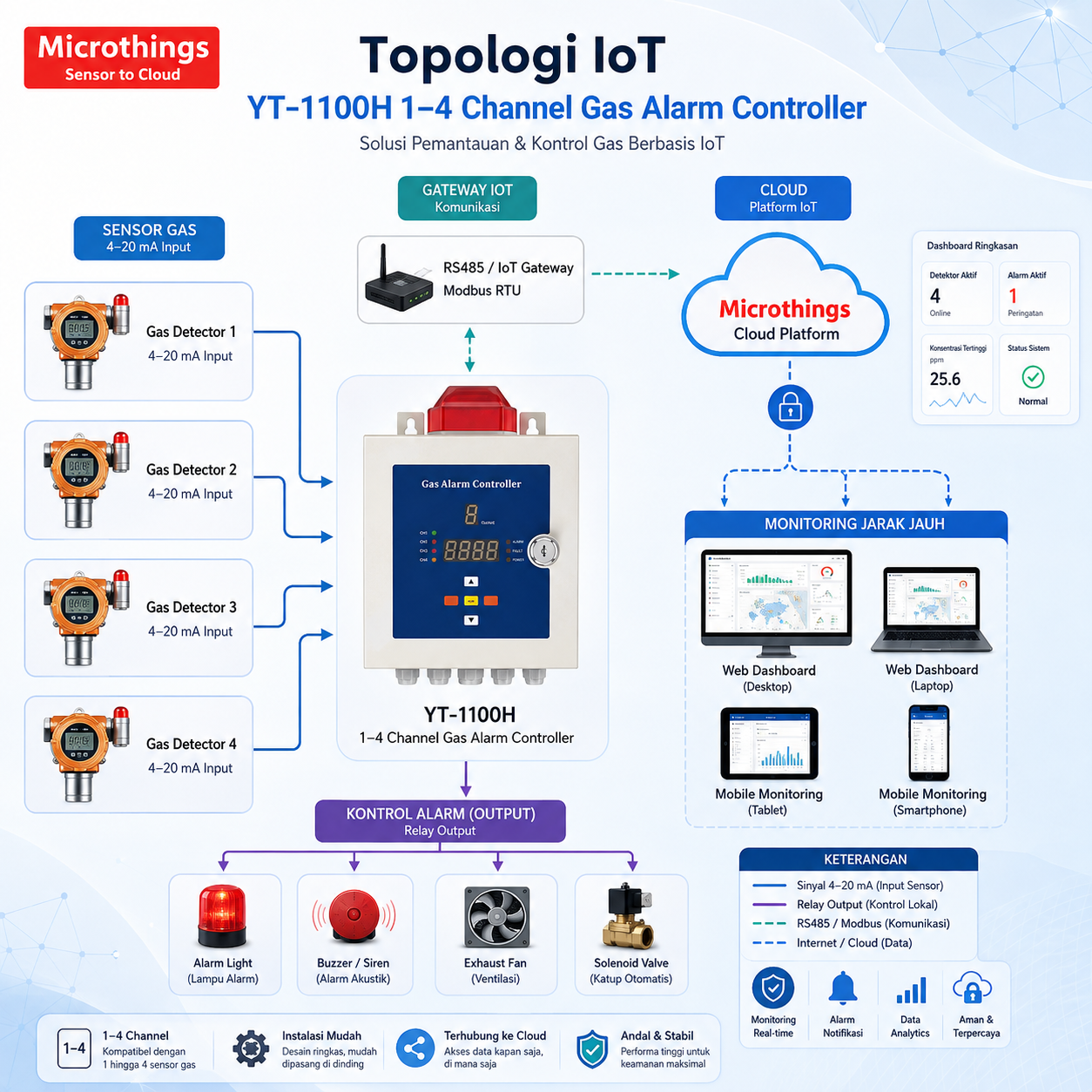

26. Integrasi Microthings Sensor to Cloud

YT-1100H sendiri pada materi yang diberikan berfokus pada input analog 4–20 mA dan relay. Integrasi cloud bukan fitur bawaan yang disebutkan.

Solusi tambahan: Data gas dapat dikembangkan menuju Microthings, yaitu platform layanan data cloud, dengan menggunakan gas detector, data acquisition device, PLC, atau IoT gateway yang kompatibel. Sistem dapat dikembangkan untuk dashboard real-time, histori data, alarm, laporan, dan analisis operasional.

---

📋 Technical Spesifikasi

⚠️ Catatan Teknis

Jumlah relay ditentukan berdasarkan jumlah input channel dan konfigurasi unit yang dipesan. Spesifikasi sumber menyebut pilihan 1, 2, dan 5 relay.

Nilai 0,001–9999 adalah kemampuan tampilan controller dan tetap bergantung pada karakteristik, rentang, serta resolusi sensor pada gas detector yang terhubung.

Power output 24 VDC 0,25 A/channel juga perlu dibandingkan dengan kebutuhan daya detector sebelum instalasi.

---

🏭 Manfaat dan Aplikasi

✅ Manfaat Produk

1. Monitoring Beberapa Detector dalam Satu Panel

Maksimal empat detector dapat dihubungkan ke satu controller.

2. Memusatkan Sistem Alarm Gas

Status beberapa titik dapat dipantau dari satu lokasi.

3. Mempercepat Identifikasi Alarm

Sound and light alarm membantu operator mengetahui terjadinya kondisi abnormal.

4. Mendukung Otomatisasi Keselamatan

Output relay dapat digunakan untuk memicu tindakan otomatis sesuai desain sistem.

5. Mengaktifkan Exhaust Fan

Ventilasi dapat dikendalikan sebagai respons terhadap alarm gas.

6. Mengendalikan Solenoid Valve

Sistem dapat dirancang untuk menghentikan suplai gas ketika kondisi tertentu tercapai.

7. Mendukung Alarm Bertingkat

High alarm dan low alarm dapat disesuaikan dengan kebutuhan detector.

8. Mendukung Berbagai Satuan Gas

PPM, %VOL, dan %LEL dapat ditampilkan sesuai jenis detector.

9. Mendukung Detector Oksigen dan Non-Oksigen

Konfigurasi gas type switching memberikan fleksibilitas pada berbagai aplikasi.

10. Instalasi Hemat Ruang

Dimensi ringkas memudahkan pemasangan pada area dengan ruang terbatas.

11. Mempermudah Sistem Kontrol Terpusat

Operator dapat mengawasi beberapa titik tanpa mengunjungi masing-masing detector.

12. Mendukung Pengembangan Sistem IoT

Dengan tambahan perangkat komunikasi yang sesuai, data dapat diteruskan menuju sistem monitoring berbasis jaringan atau cloud.

---

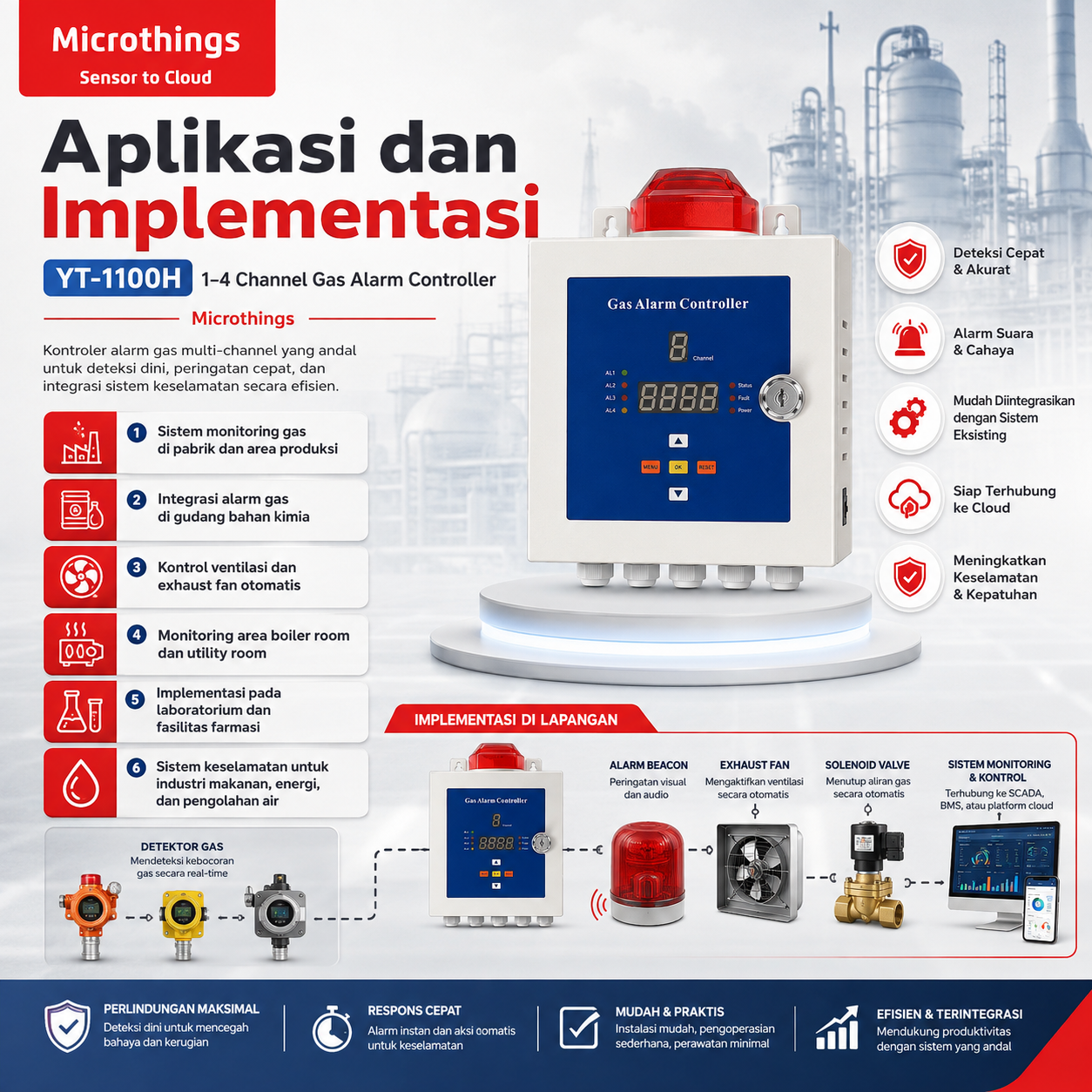

🏗️ Aplikasi Produk

1. Industri Minyak dan Gas

Sebagai controller untuk fixed gas detector pada area proses, storage, compressor, maupun transfer.

2. Industri Petrokimia

Dapat digunakan untuk mengelola detector gas mudah terbakar dan gas beracun di area produksi.

3. Industri Kimia

Mendukung monitoring detector pada ruang penyimpanan, proses kimia, dan utility room.

4. Boiler Room

Dapat digunakan dengan combustible gas detector untuk sistem monitoring bahan bakar gas.

5. Ruang Genset

Mendukung integrasi detector dengan alarm dan sistem ventilasi.

6. Ruang Baterai

Dapat dipasangkan dengan hydrogen gas detector yang kompatibel.

7. Instalasi Pengolahan Air

Dapat digunakan bersama detector Cl₂, O₃, atau gas lain sesuai kebutuhan fasilitas dan output detector.

8. Instalasi Pengolahan Air Limbah

Mendukung detector H₂S, CH₄, O₂, atau sensor lain yang kompatibel.

9. Cold Storage

Dapat digunakan sebagai bagian dari sistem alarm gas refrigeran berdasarkan jenis detector yang dipasang.

10. Laboratorium

Cocok untuk monitoring satu hingga beberapa detector pada area penggunaan gas.

11. Industri Farmasi

Dapat digunakan untuk monitoring detector gas proses, solvent vapor, atau gas sterilisasi sesuai konfigurasi sensor.

12. Industri Makanan dan Minuman

Mendukung detector CO₂, NH₃, combustible gas, dan gas lain pada fasilitas proses yang relevan.

13. Gudang Gas

Dapat menjadi pusat alarm untuk beberapa titik detector di area penyimpanan silinder atau tabung.

14. Ruang Mesin

Dapat digunakan bersama detector gas yang sesuai dengan sumber bahaya di area tersebut.

15. Sistem Ventilasi Otomatis

Relay dapat digunakan sebagai sinyal kontrol untuk mengaktifkan exhaust fan.

16. Sistem Shut-Off Gas Otomatis

Dapat digunakan sebagai bagian dari sistem solenoid valve atau emergency shut-off.

17. Workshop dan Area Produksi

Mendukung pemantauan gas dari beberapa lokasi menggunakan satu controller.

18. Sistem Monitoring Multi-Gas

Beberapa channel dapat menggunakan detector berbeda selama konfigurasi input, range, dan jenis gas pada controller mendukungnya.

19. Sistem Alarm Gas Terpusat

Cocok untuk instalasi kecil hingga menengah yang membutuhkan 1–4 titik detector.

20. Industrial IoT

Data dapat dikembangkan menuju sistem monitoring digital melalui PLC, data acquisition device, atau IoT gateway tambahan.

---

📦 Standar Paket

Materi produk yang diberikan tidak mencantumkan packing list resmi. Karena itu, daftar berikut merupakan referensi pengadaan, bukan klaim isi paket pabrik:

1. 1 unit YT-1100H Gas Alarm Controller sesuai jumlah channel yang dipesan.
2. Wall mounting hardware, apabila termasuk dalam penawaran.
3. Cable gland atau aksesori pemasangan kabel, apabila disertakan.
4. User manual atau petunjuk penggunaan.
5. Dokumen inspeksi produk apabila disediakan produsen.
6. Power connection accessories sesuai konfigurasi pemasok.

🧰 Komponen Sistem Opsional

1. Fixed gas detector 4–20 mA.
2. 1-channel gas detector.
3. 2-channel detector system.
4. 4-channel detector system.
5. External sounder.
6. External alarm beacon.
7. Solenoid shut-off valve.
8. Exhaust fan.
9. Motor starter atau contactor.
10. Water pump control.
11. Sprinkler control interface.
12. Emergency stop system.
13. PLC.
14. Data logger.
15. IoT gateway.
16. Microthings Sensor to Cloud integration.

Catatan: Isi paket final harus mengikuti quotation, purchase order, dan packing list resmi pemasok.
