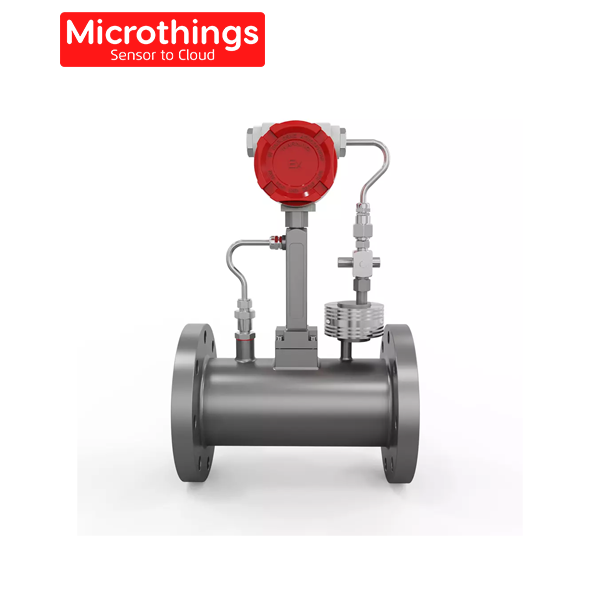

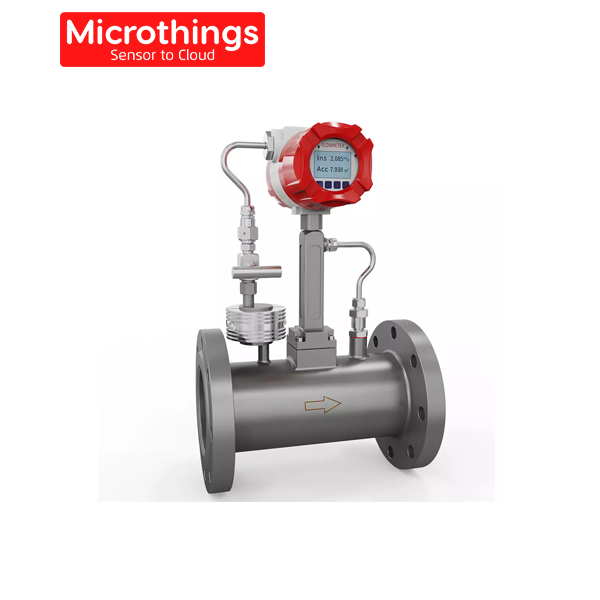

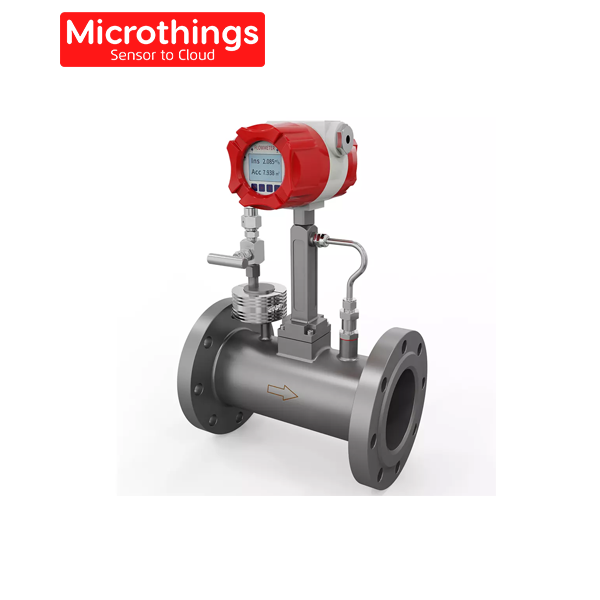

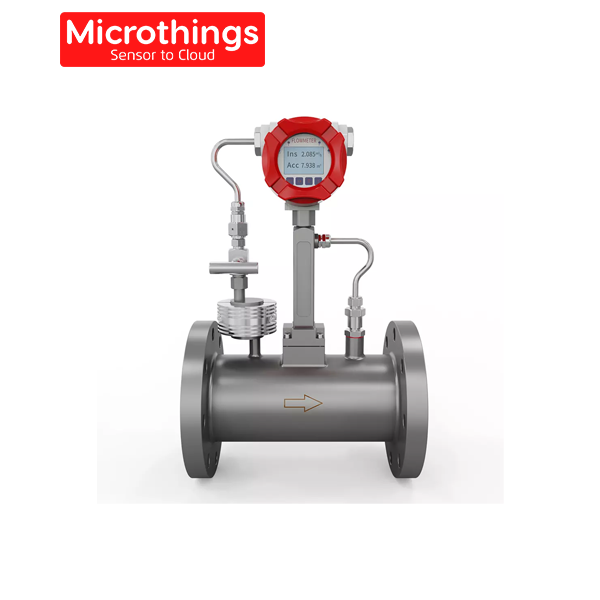

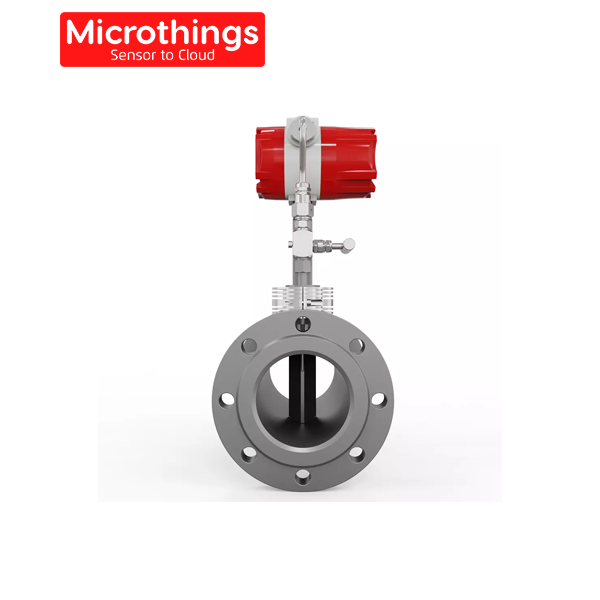

Vortex Flowmeter with temperature and pressure SUP-LUGB adalah Flowmeter vortex bekerja berdasarkan prinsip vortex yang dihasilkan dan hubungan antara vortex dan aliran dengan teori Karman dan Strouhal, yang mengkhususkan diri dalam pengukuran uap, gas dan cairan dengan viskositas lebih rendah.
Vortex Flowmeter with temperature and pressure SUP-LUGB dapat Terkoneksi dan Terintegrasi Online dengan Platform Microthings.
Fitur
Diameter pipa: DN10-DN500
Akurasi: 1,0% 1,5%
Rasio Rentang: 1:8
Ingress protection: IP68
Specification :
Prinsip pengukuran
Fluida yang mengalir dengan kecepatan tertentu dan melewati suatu penghalang tetap menghasilkan vortisitas. Pembangkitan vortisitas dikenal sebagai Karman’s Vortices. Frekuensi pelepasan vortex adalah fungsi linier langsung dari kecepatan dan frekuensi fluida tergantung pada bentuk dan lebar muka tebing. Karena lebar penghalang dan diameter dalam pipa akan lebih atau kurang konstan, frekuensinya diberikan oleh ekspresi:
f=(St*V)/c*D
Instalasi
Koneksi wafer: DN10-DN500 (prioritas PN2.5MPa)
Koneksi flange: DN10-DN80 (prioritas PN2.5MPa)DN100-DN200(prioritas PN1.6MPa)DN250-DN500(prioritas PN1.0MPa))
Ketepatan : 1,5%, 1,0%
Rasio Rentang : 8:1
Suhu Sedang: -20°C ~ +150 °C、-20°C ~ +260 °C、-20°C ~ +320 °C、-20°C ~ +420 °C
Sumber Daya listrik : 24VDC±5%
Baterai Li (3.6VDC)
Sinyal keluaran : 4-20mA,Frekuensi,Komunikasi RS485 (Modbus RTU)
Perlindungan masuknya : IP65
Bahan Tubuh : Baja tahan karat
Menampilkan : 128*64 dot matrix LCD
