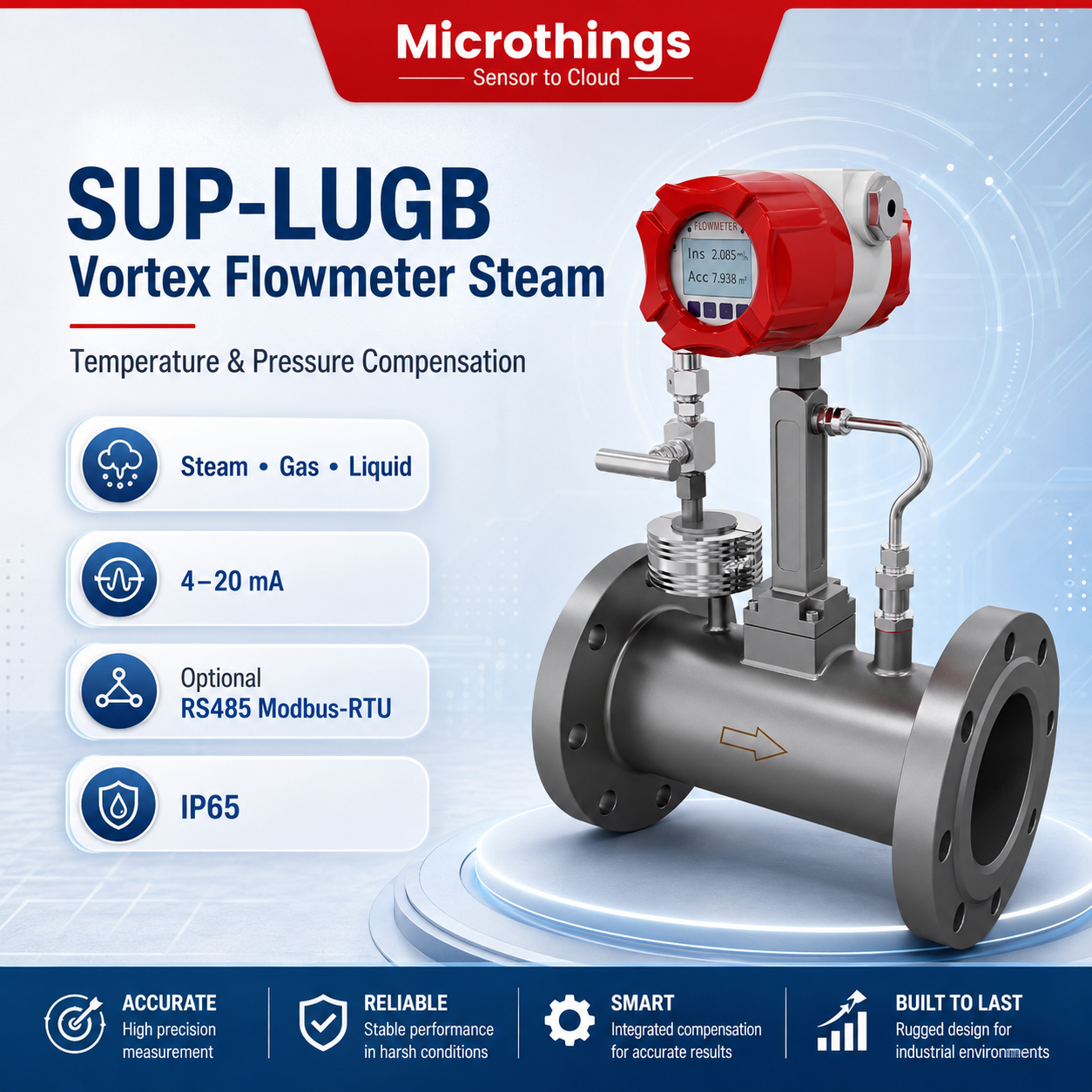

SUP-LUGB Vortex Flowmeter with Temperature & Pressure Compensation adalah flowmeter industri berbasis prinsip Karman vortex yang dirancang untuk mengukur aliran steam, gas, dan cairan dengan viskositas rendah. Versi temperature and pressure compensation memiliki sensor temperatur dan tekanan terintegrasi untuk membantu menghitung kondisi aktual media secara lebih akurat, terutama pada aplikasi steam dan gas.

SUP-LUGB menggunakan desain tanpa komponen mekanis bergerak pada jalur pengukuran. Karakteristik ini membantu mengurangi kebutuhan maintenance sekaligus memberikan stabilitas pengukuran untuk penggunaan jangka panjang. Datasheet SUPMEA mencantumkan turndown ratio 8:1, protection IP65, body stainless steel, pilihan output 4–20 mA/pulse, komunikasi RS485 Modbus-RTU pada konfigurasi tertentu, dan display LCD.

Produk ini cocok digunakan untuk steam metering, compressed gas, chemical processing, petroleum, electric power, metallurgy, pharmaceutical, paper, environmental protection, serta food and beverage.

---

1. Deskripsi Produk

Apa itu SUP-LUGB Vortex Flowmeter?

SUP-LUGB Vortex Flowmeter merupakan flow measuring instrument yang menggunakan fenomena Karman vortex shedding.

Ketika fluida mengalir melewati sebuah bluff body atau obstruction di dalam flowmeter, vortex akan terbentuk secara bergantian di sisi downstream. Frekuensi terbentuknya vortex tersebut memiliki hubungan langsung dengan velocity fluida. Sensor kemudian mendeteksi frekuensi vortex untuk menghitung velocity dan volumetric flow rate.

Secara sederhana, prinsip pengukurannya adalah:

Fluid Flow → Bluff Body → Karman Vortex → Sensor Detection → Flow Calculation

Untuk konfigurasi temperature & pressure compensation, SUP-LUGB dilengkapi dengan:

• PT100 temperature sensor
• Diffused silicon pressure sensor
• Density calculation
• Compressibility factor calculation
• Temperature compensation
• Pressure compensation
• Combined temperature & pressure compensation.

Kemampuan tersebut sangat berguna untuk steam dan gas karena density media dapat berubah berdasarkan temperatur dan tekanan.

Dengan output analog maupun digital, SUP-LUGB dapat menjadi bagian dari sistem:

Vortex Flowmeter → PLC / RTU / IoT Gateway → Ethernet / 4G → Server / Cloud → SCADA / Dashboard

---

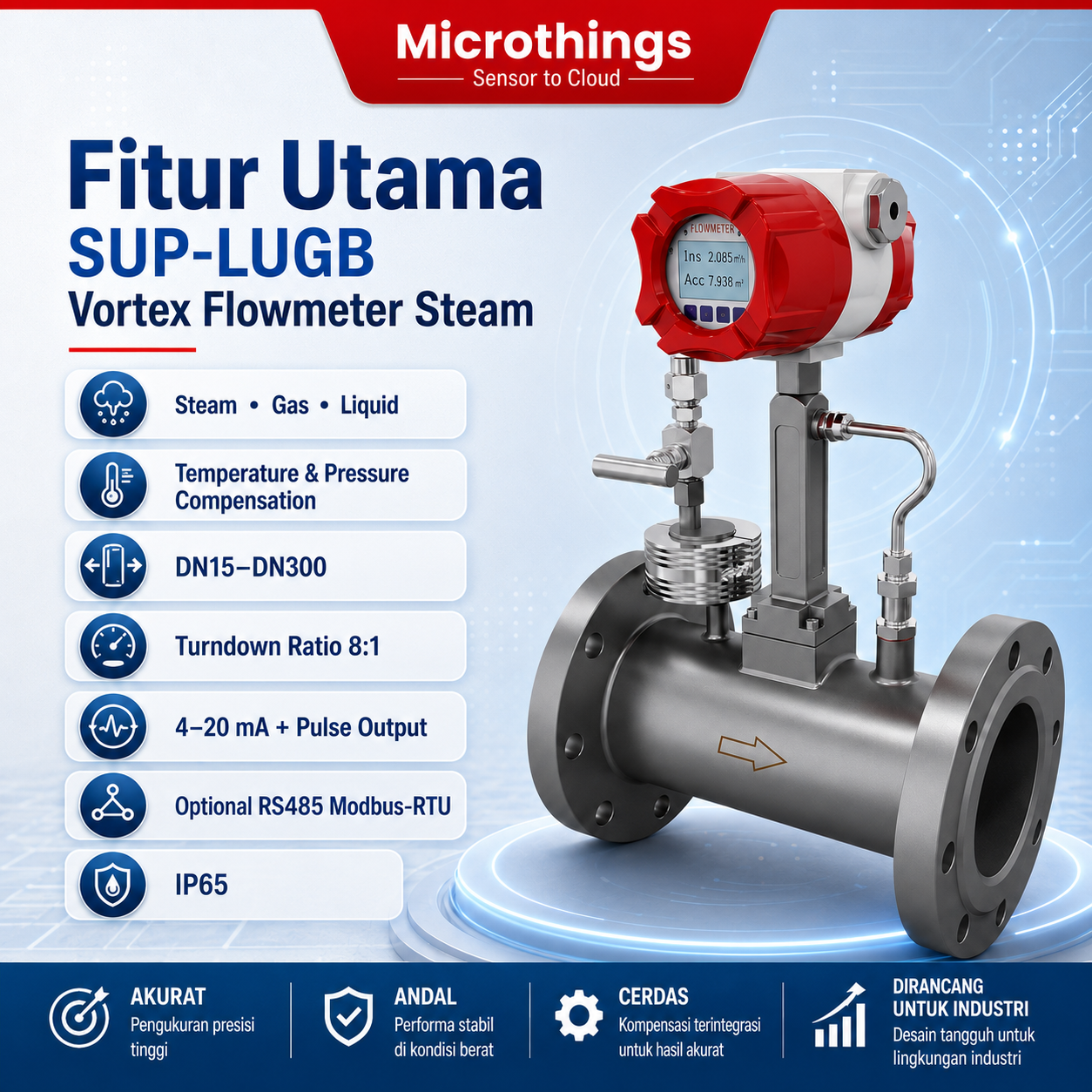

2. Fitur Utama Product dan Solusi

1. Temperature & Pressure Compensation

SUP-LUGB dapat dikonfigurasi untuk:

• No compensation
• Temperature compensation
• Pressure compensation
• Temperature + pressure compensation.

Solusi:
Membantu menghasilkan perhitungan flow yang lebih representatif ketika density steam atau gas berubah akibat temperatur maupun tekanan proses.

---

2. Mengukur Steam, Gas dan Liquid

Datasheet mencantumkan media:

• Liquid
• Gas
• Saturated steam
• Superheated steam.

Solusi:
Satu keluarga flowmeter dapat digunakan untuk berbagai proses utilitas maupun industrial process measurement.

---

3. Teknologi Karman Vortex

SUP-LUGB menggunakan vortex shedding principle untuk mengukur flow.

Solusi:
Metode ini memungkinkan pengukuran tanpa penggunaan turbine atau mechanical rotor pada jalur aliran sehingga kebutuhan maintenance dapat berkurang.

---

4. Accuracy untuk Temperature & Pressure Compensation

Datasheet terbaru mencantumkan:

Temperature and pressure compensation type DN25–DN300: 1.5%.

Sementara konfigurasi non-compensated tertentu tersedia dengan akurasi 1.0% atau 1.5%, tergantung media dan diameter.

Solusi:
Memberikan pilihan konfigurasi berdasarkan jenis media serta kebutuhan proses.

---

5. Turndown Ratio 8:1

Nominal turndown ratio:

8:1

untuk kondisi reference density yang dicantumkan produsen.

Solusi:
Mendukung pengukuran pada rentang flow yang cukup luas menggunakan satu instrument.

---

6. Output 4–20 mA

SUP-LUGB mendukung output 4–20 mA, tergantung amplifier configuration.

Solusi:
Memudahkan integrasi dengan:

• PLC
• RTU
• DCS
• SCADA
• Data logger
• Process indicator.

---

7. Pulse Output

Beberapa configuration code juga menyediakan pulse output.

Solusi:
Cocok untuk kebutuhan totalizer, batching, flow accumulation, atau integration dengan pulse counter.

---

8. RS485 Modbus-RTU

SUP-LUGB menyediakan pilihan:

RS485 – Standard Modbus-RTU Protocol.

Solusi:
Memungkinkan flowmeter diintegrasikan secara digital dengan PLC, RTU, gateway, atau Industrial IoT system.

---

9. Opsi HART Communication

Ordering code datasheet juga menyediakan konfigurasi dengan HART communication pada amplifier tertentu.

Solusi:
Memberikan pilihan komunikasi tambahan untuk integration dengan instrumentation system yang mendukung HART.

---

10. Integrated Temperature Sensor PT100

Temperature sensor:

Three-wire PT100.

Temperature display accuracy tercantum:

Better than 0.2% FS.

Solusi:
Temperatur proses dapat digunakan sebagai salah satu input perhitungan compensation.

---

11. Integrated Pressure Sensor

Pressure measurement menggunakan:

Four-wire diffused silicon pressure sensor.

Pressure display accuracy:

Better than 0.2% FS.

Solusi:
Tekanan proses dapat dimonitor sekaligus digunakan dalam perhitungan compensated flow.

---

12. Intelligent LCD Display

SUP-LUGB menyediakan configuration display berupa:

128 × 64 dot-matrix LCD.

Display dapat menunjukkan parameter seperti:

• instantaneous flow,
• cumulative flow,
• temperature,
• pressure,
• battery voltage,
• density,
• working volume flow,
• output signal.

Solusi:
Operator dapat melakukan pemeriksaan parameter langsung dari field tanpa harus selalu mengakses control room.

---

13. Power Supply Fleksibel

Tersedia pilihan:

• 24 VDC ±5%
• 3.6 VDC lithium battery, tergantung configuration.

Datasheet mencantumkan battery service life ≥2 tahun pada konfigurasi terkait.

Solusi:
Memberikan fleksibilitas untuk aplikasi panel-powered maupun field configuration tertentu.

---

14. Stainless Steel Body

Material body standar:

Stainless Steel.

Solusi:
Memberikan konstruksi yang sesuai untuk kebutuhan instrumentasi industri.

---

15. IP65 Protection

Protection grade standar:

IP65

Sedangkan IP67 dan IP68 dapat disediakan berdasarkan kesepakatan/configuration.

Solusi:
Memberikan pilihan protection level berdasarkan lingkungan instalasi.

---

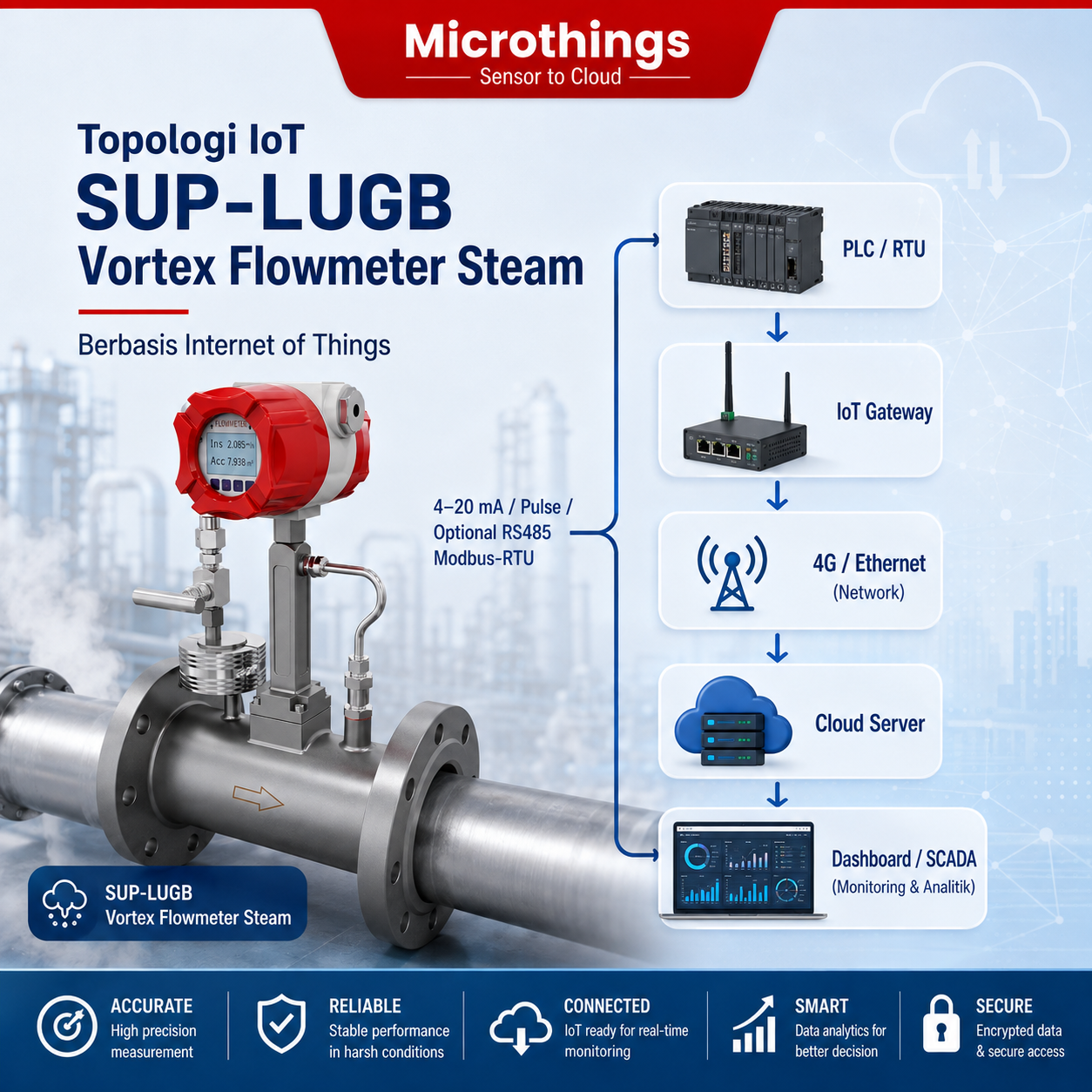

16. Integrasi Industrial IoT

Kombinasi 4–20 mA, pulse, dan optional RS485 memungkinkan arsitektur:

SUP-LUGB → PLC / RTU / IoT Gateway → 4G / Ethernet → Cloud → Dashboard

Solusi:
Flow, totalizer, dan parameter proses dapat dikembangkan menjadi sistem monitoring jarak jauh dan historical data analytics.

---

3. Technical Spesifikasi

Spesifikasi Utama

Data tabel menggunakan datasheet resmi SUP-LUGB sebagai acuan utama.

Nominal Pressure Berdasarkan Installation

Pressure level dan flange standard lain dapat disediakan berdasarkan agreement dengan produsen.

Pilihan Nominal Pressure pada Ordering Code

Pilihan Temperature Resistance

Catatan spesifikasi: halaman produk menampilkan diameter sampai DN500 dan pilihan temperatur lebih tinggi. Namun, datasheet resmi terbaru yang ditautkan halaman tersebut mencantumkan DN15–DN300 dan maksimum 300°C. Karena itu, Microthings sebaiknya menggunakan nilai datasheet tersebut pada halaman produk dan mengonfirmasi konfigurasi aktual saat quotation.

Catatan Keselamatan

SUPMEA secara eksplisit menyatakan produk ini tidak untuk digunakan pada instalasi yang mensyaratkan explosion-proof application. Pemilihan unit untuk hazardous area harus dikonfirmasi secara khusus sebelum implementasi.

---

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring Flow Secara Kontinu

SUP-LUGB memungkinkan measurement flow secara terus-menerus pada steam, gas, dan liquid.

2. Temperature & Pressure Compensation

Temperature dan pressure measurement membantu menyesuaikan perhitungan flow terhadap kondisi proses aktual.

3. Cocok untuk Steam Metering

Vortex principle sangat relevan untuk saturated maupun superheated steam yang tercantum dalam datasheet SUPMEA.

4. Minim Komponen Bergerak

Vortex meter tidak menggunakan moving parts seperti rotor pada jalur pengukurannya, sehingga maintenance dapat lebih rendah.

5. Monitoring Instantaneous dan Total Flow

Display dapat menampilkan instantaneous dan cumulative flow.

6. Mendukung Analog Automation

4–20 mA memudahkan integration dengan PLC, DCS, RTU, dan SCADA.

7. Mendukung Digital Communication

Optional RS485 Modbus-RTU mempermudah integrasi multi-device.

8. Mendukung Flow Totalizing

Pulse output dapat dimanfaatkan untuk totalizer dan batching system.

9. Mendukung Remote Monitoring

Data dapat diteruskan melalui IoT gateway menuju cloud atau central server.

10. Mendukung Energy Monitoring

Steam flow data dapat digunakan sebagai salah satu input untuk mengevaluasi penggunaan energi atau utilitas dalam proses industri.

---

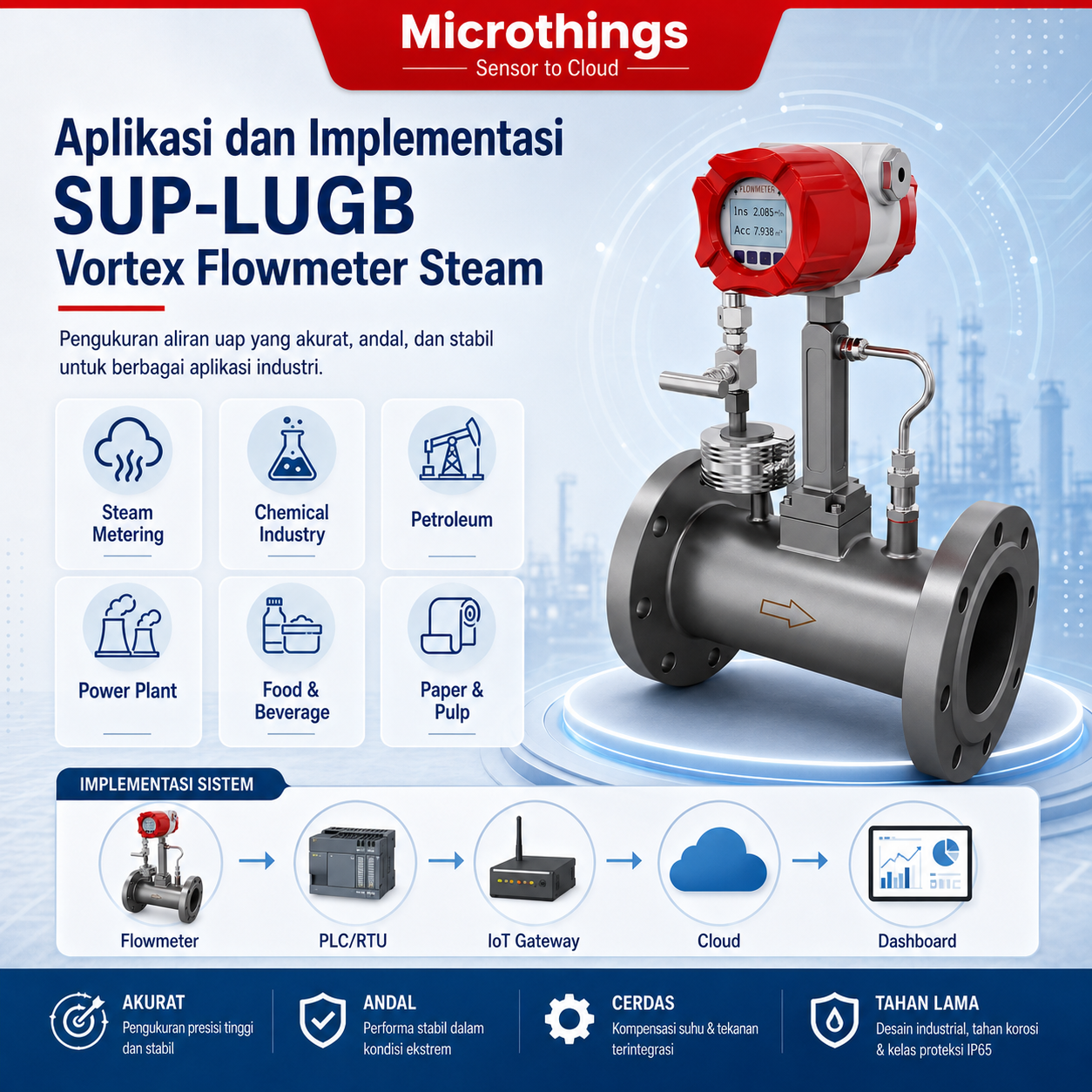

Aplikasi

Datasheet SUPMEA mencantumkan penggunaan SUP-LUGB pada sejumlah sektor berikut.

1. Steam Flow Measurement

Monitoring saturated atau superheated steam pada utility dan industrial process.

2. Petroleum Industry

Monitoring aliran gas atau liquid yang sesuai dengan spesifikasi flowmeter.

3. Chemical Industry

Flow measurement pada chemical processing.

4. Pharmaceutical Industry

Monitoring utility dan process flow pada industri pharmaceutical.

5. Pulp & Paper

Monitoring steam, gas, maupun liquid pada proses paper industry.

6. Metallurgy

Flow measurement untuk berbagai utility dan media proses.

7. Electric Power

SUPMEA menyebut electric power sebagai salah satu aplikasi utama vortex flowmeter.

8. Environmental Protection

Monitoring aliran pada environmental process system.

9. Food & Beverage

Pengukuran steam maupun cairan proses yang kompatibel.

10. Water & Wastewater

Halaman produk SUPMEA juga menempatkan vortex flow meter untuk berbagai liquid flow applications termasuk water dan wastewater.

11. Gas Flow Monitoring

Mengukur berbagai gas proses sesuai minimum flow, density, pressure, dan temperature yang dipersyaratkan.

12. Industrial IoT Flow Monitoring

Data flowmeter dapat dikirim melalui:

SUP-LUGB → IoT Gateway → Cloud → Dashboard

untuk monitoring, historical trend, dan reporting.

---

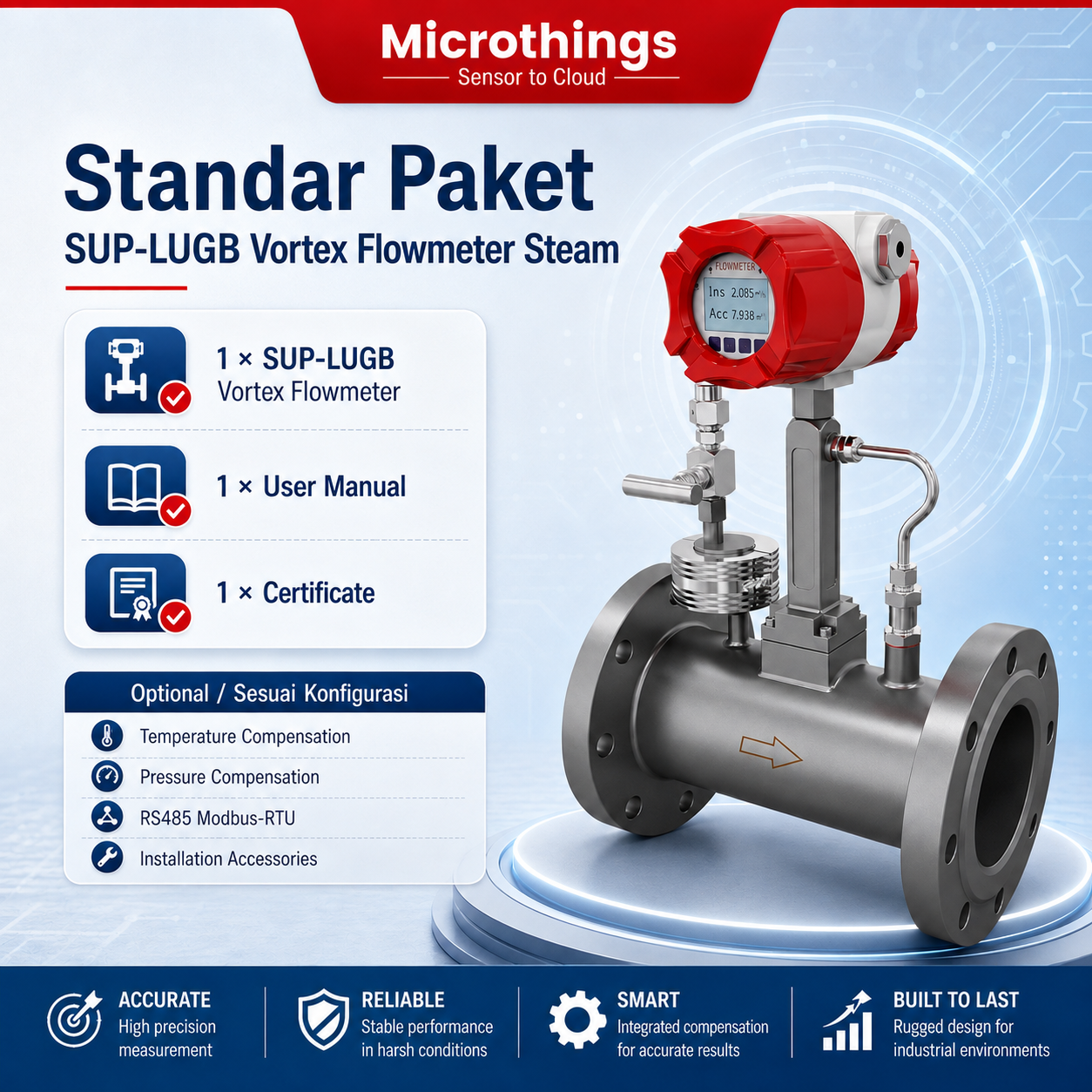

5. Standar Paket

Manual resmi SUPMEA secara eksplisit mencantumkan isi paket SUP-LUGB sebagai berikut:

Jadi, format yang aman untuk website Microthings adalah:

1. 1 × SUP-LUGB Vortex Flowmeter
2. 1 × User Manual
3. 1 × Certificate

Optional / Berdasarkan Konfigurasi

Komponen dan fitur berikut bergantung pada ordering code:

• Temperature compensation
• Pressure compensation
• Temperature + pressure compensation
• RS485 Modbus-RTU
• HART
• Battery configuration
• Display configuration
• Flange type
• Nominal pressure
• IP67/IP68
• Installation accessories.

Catatan: isi fisik dan configuration aktual mengikuti quotation serta purchase order.
