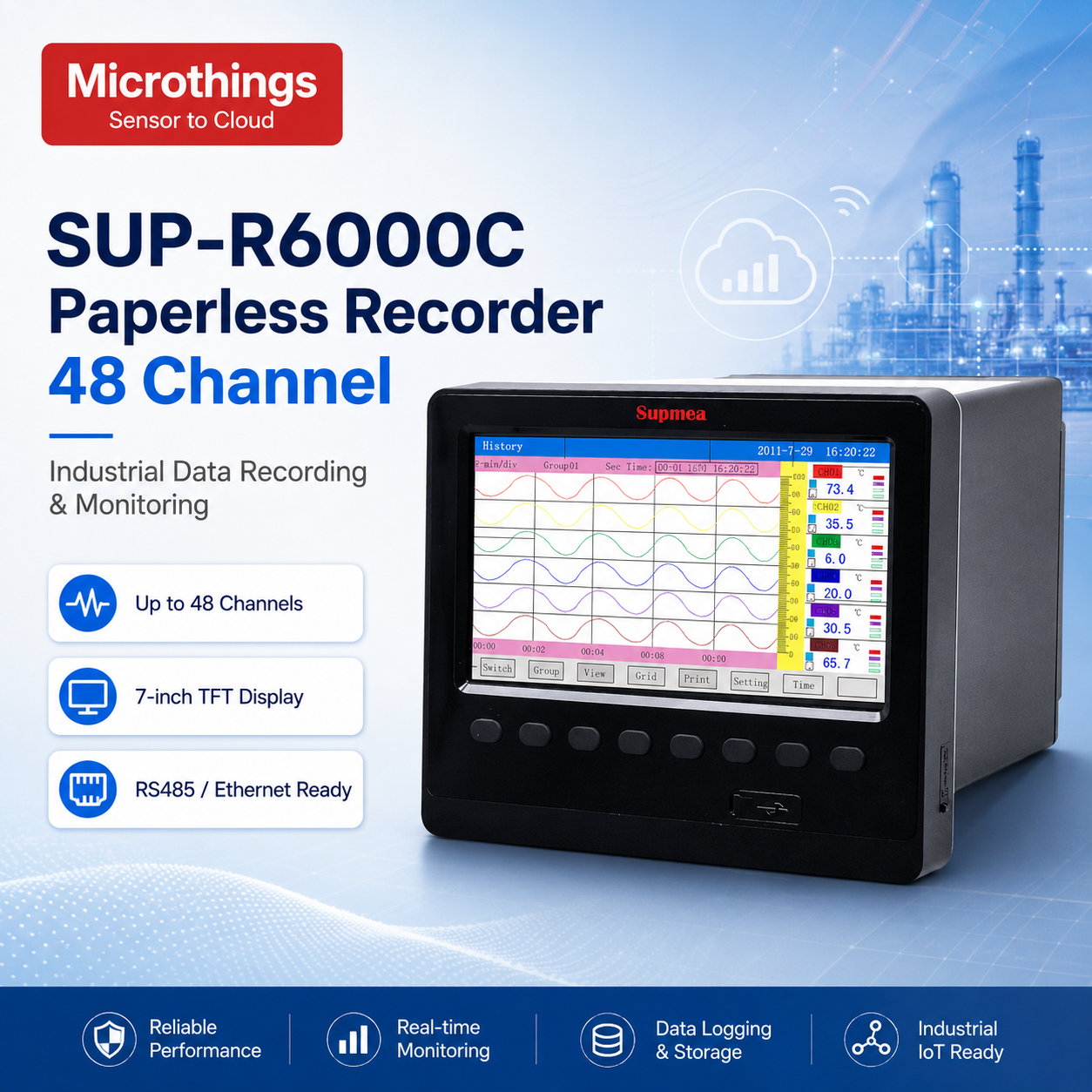

SUP-R6000C Paperless Recorder 48 Channel | Microthings

SUP-R6000C Paperless Recorder adalah industrial paperless recorder untuk melakukan pengukuran, monitoring, recording, historical data analysis, alarm, serta komunikasi berbagai parameter proses tanpa menggunakan chart paper.

Perangkat ini mendukung hingga 48 universal input channels dan dapat menerima berbagai jenis sinyal seperti current, voltage, millivolt, thermocouple, dan thermal resistance. Data ditampilkan melalui 7-inch TFT color display beresolusi 800 × 480 pixel dan disimpan pada internal Flash memory.

SUP-R6000C juga dapat dikonfigurasi dengan hingga 18 relay alarm outputs, 12 analog retransmission outputs, RS485/RS232 Modbus-RTU, Ethernet, USB, SD card, sensor distribution 24 VDC, serta fungsi flow accumulation dan temperature-pressure compensation. Oleh karena itu, recorder ini sesuai untuk centralized process monitoring pada berbagai sistem industri.

---

1. Deskripsi Produk

Apa itu SUP-R6000C Paperless Recorder?

SUP-R6000C Paperless Recorder merupakan multi-channel data acquisition dan process recording instrument yang menerima sinyal dari berbagai sensor maupun transmitter industri, mengolahnya menggunakan microprocessor, menampilkan data secara real-time, kemudian menyimpannya sebagai historical process data.

Datasheet SUPMEA menjelaskan bahwa perangkat menggunakan 32-bit Cortex-M4 microprocessor. Data dari input voltage, current, maupun temperature sensor diproses berdasarkan configuration dan kemudian disimpan di internal Flash memory.

SUP-R6000C mendukung berbagai jenis input, antara lain:

• 0–20 mA
• 0–10 mA
• 4–20 mA
• Current square-root
• 0–5 V
• 1–5 V
• 0–10 V
• ±5 V
• Millivolt
• Pt100
• Cu50
• Cu53
• Cu100
• BA1
• BA2
• Thermocouple B, S, K, E, T, J, R, N, F2, WRe3-25, dan WRe5-26.

Dengan dukungan tersebut, SUP-R6000C dapat menerima data dari temperature transmitter, pressure transmitter, flowmeter, level transmitter, maupun process instrument lainnya selama jenis output sesuai dengan input recorder.

Untuk visualisasi, recorder menyediakan tampilan real-time curve, historical curve, bar graph, alarm list, angka, dan berbagai graphical display melalui layar 7 inci.

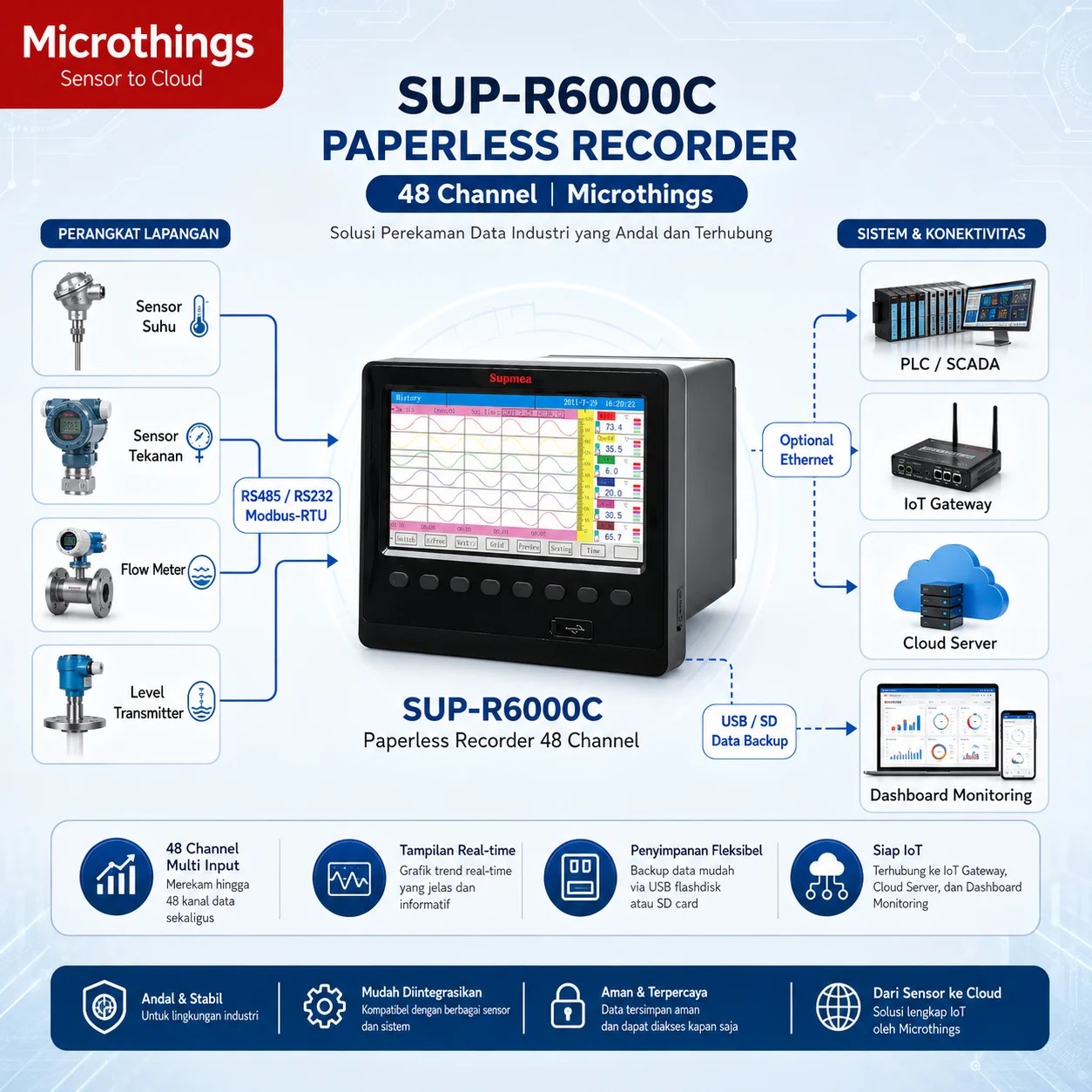

Arsitektur integrasi dapat dikembangkan menjadi:

Sensor / Transmitter → SUP-R6000C → RS485 / Ethernet → PLC / IoT Gateway → Server / Cloud → SCADA / Dashboard

Tahapan setelah recorder merupakan contoh implementasi sistem dan bergantung pada konfigurasi komunikasi serta perangkat tambahan yang digunakan.

---

2. Fitur Utama Product dan Solusi

1. Hingga 48 Universal Input Channels

Ordering code resmi menyediakan pilihan mulai dari 1 sampai 48 input channels.

Solusi:
Puluhan parameter proses dapat dikumpulkan dalam satu recorder sehingga data acquisition dan monitoring menjadi lebih terpusat.

2. Universal Industrial Input

Recorder mendukung current, voltage, millivolt, thermocouple, dan RTD/thermal resistance.

Solusi:
Berbagai sensor dan transmitter dapat diintegrasikan tanpa membutuhkan recorder berbeda untuk setiap jenis sinyal.

3. Layar TFT 7 Inch

SUP-R6000C menggunakan:

7-inch, 800 × 480 dot-matrix high-brightness TFT color display.

Solusi:
Operator memperoleh area visual yang luas untuk melihat banyak channel, trend, alarm, dan process data.

4. Measurement Accuracy 0.2% FS ±1 Digit

Datasheet mencantumkan measurement accuracy:

0.2% FS ±1d.

Solusi:
Mendukung kebutuhan monitoring dan recording data proses industri dengan tingkat akurasi yang baik.

5. Sampling Period 1 Detik

Sampling period:

1 second.

Solusi:
Data setiap channel dapat diperbarui secara berkala untuk monitoring perubahan proses.

6. Internal Flash Memory 64 MB

SUP-R6000C mempunyai:

64 MB internal Flash memory.

Solusi:
Historical process data dapat disimpan secara digital tanpa menggunakan chart paper.

7. USB dan SD Card Data Backup

Datasheet mendukung backup menggunakan:

• USB flash drive
• SD card
• FAT / FAT32
• kapasitas SD hingga 32 GB.

Solusi:
Data dapat dipindahkan untuk backup, dokumentasi, reporting, atau analisis lebih lanjut.

8. RS485 Modbus-RTU

Communication interface mendukung:

RS485 / RS232 dengan standard MODBUS-RTU protocol.

Baud rate dapat dikonfigurasi pada kisaran:

2400–19200 bps.

Solusi:
Recorder dapat diintegrasikan dengan PLC, RTU, industrial computer, SCADA, maupun IoT Gateway.

9. Optional Ethernet

Ordering code menyediakan:

• Ethernet
• RS485 + Ethernet
• RS232 + Ethernet.

Solusi:
Mendukung integrasi ke industrial network dan centralized data acquisition system.

10. Hingga 18 Relay Alarm Outputs

SUP-R6000C mendukung maksimum:

18 SPST relay outputs.

Relay contact rating:

1 A / 250 VAC atau 1 A / 24 VDC untuk resistive load.

Solusi:
Alarm dapat digunakan untuk memberi indikasi ketika parameter proses melewati batas yang telah ditentukan.

11. Hingga 12 Analog Retransmission Outputs

Ordering code menyediakan output 4–20 mA hingga:

12 channels.

Solusi:
Nilai process variable dapat diteruskan menuju controller atau sistem automation lain.

12. Multi-Range Analog Output

Selain 4–20 mA, datasheet mencantumkan pilihan:

• 0–20 mA
• 0–10 mA
• 1–5 V
• 0–5 V
• 0–10 V.

Solusi:
Memberikan fleksibilitas untuk menghubungkan recorder ke perangkat dengan standar input berbeda.

13. 24 VDC Sensor Distribution

Feed output:

24 VDC ±1 V, maximum 250 mA.

Solusi:
Dapat membantu memberikan supply kepada sensor atau transmitter yang kompatibel.

14. Flow Accumulation

Ordering code menyediakan:

Flow Accumulation.

Solusi:
Data flow dapat dihitung sebagai accumulated atau total flow untuk kebutuhan utility dan process reporting.

15. Temperature & Pressure Compensation

Configuration function juga menyediakan:

Temperature & Pressure Compensation + Flow Accumulation.

Solusi:
Mendukung aplikasi flow measurement yang membutuhkan compensation berdasarkan kondisi proses aktual.

16. PID / Multi-Loop Control

Halaman produk menyebut recorder dapat dikonfigurasi dengan 8-loop control, dan ordering code datasheet juga menyediakan berbagai opsi PID output.

Solusi:
Pada configuration yang sesuai, perangkat tidak hanya merekam data tetapi juga dapat menjadi bagian dari process control system.

17. Power Failure Protection

Setting dan historical data disimpan di memory sehingga parameter tetap tersimpan ketika terjadi power outage.

Solusi:
Mengurangi risiko kehilangan configuration maupun historical process information akibat gangguan listrik.

18. Dual Power Supply Option

Power supply:

• 85–264 VAC, 50/60 Hz
• 12–36 VDC.

Solusi:
Mempermudah penggunaan pada berbagai jenis control panel.

---

3. Technical Spesifikasi

Spesifikasi Utama

Detail Universal Input

Jumlah Input Channel yang Dapat Dipilih

Ordering code menyediakan:

1 / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 / 32 / 34 / 36 / 38 / 40 / 42 / 44 / 46 / 48 channel.

Jadi, 48 channel adalah kapasitas maksimum, bukan berarti setiap unit R6000C selalu memiliki 48 input.

Recording Interval

Datasheet terbaru mencantumkan pilihan interval sekitar:

1 / 2 / 4 / 6 / 15 / 30 / 60 / 120 / 240 detik.

Pada contoh continuous recording, storage length yang tercantum berkisar sekitar 24 hari pada interval 1 detik hingga 5.825 hari pada interval 240 detik, tergantung konfigurasi dan pola recording.

---

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring hingga 48 Channel

Banyak instrument dapat dikonsolidasikan ke dalam satu recorder.

2. Paperless Data Recording

Data tersimpan secara digital sehingga mengurangi ketergantungan pada chart paper.

3. Universal Signal Compatibility

Berbagai current, voltage, thermocouple, dan RTD dapat diproses oleh satu sistem.

4. Historical Trend Analysis

Real-time dan historical curve membantu operator membandingkan kondisi proses dari waktu ke waktu.

5. High/Low Alarm

Hingga 18 relay dapat digunakan untuk alarm berdasarkan process limit.

6. Data Backup melalui USB dan SD

Data recorder dapat dipindahkan untuk audit, reporting, maupun maintenance.

7. PLC dan SCADA Integration

RS485 Modbus-RTU memudahkan integrasi dengan berbagai automation controller.

8. Ethernet Connectivity

Optional Ethernet memungkinkan data menjadi bagian dari plant network.

9. Flow Totalization

Flow accumulation mendukung monitoring total penggunaan utility atau proses.

10. Industrial IoT Integration

Dengan gateway tambahan, data dapat diteruskan menuju cloud dan dashboard.

---

Aplikasi

Datasheet SUPMEA secara eksplisit mencantumkan sejumlah sektor utama berikut.

1. Chemical Industry

Centralized recording untuk temperature, pressure, flow, level, dan process variable pada fasilitas kimia.

2. Power Industry

Monitoring berbagai parameter utility dan proses pada pembangkit serta sistem tenaga.

3. Iron & Steel Metallurgy

Recording multi-channel temperature dan process data pada industri metalurgi.

4. Meteorological Monitoring

Merekam berbagai sinyal dari sistem monitoring meteorologi yang kompatibel.

5. Pharmaceutical Industry

Historical process monitoring pada fasilitas farmasi sesuai kebutuhan proses.

6. Food & Beverage Industry

Monitoring temperatur dan parameter proses pada fasilitas food and beverage.

7. Water Treatment

Secara teknis dapat menerima data dari flowmeter, pressure transmitter, level transmitter, dan water-quality analyzer yang menyediakan output kompatibel.

8. Boiler & Steam Monitoring

Flow accumulation serta optional temperature-pressure compensation dapat digunakan sebagai bagian dari utility monitoring.

9. Multi-Point Temperature Monitoring

Banyak input thermocouple dan RTD dapat digunakan untuk monitoring temperatur secara terpusat.

10. Oil & Gas Process Monitoring

Universal input memungkinkan pencatatan data dari berbagai process transmitter yang kompatibel.

11. Industrial Data Acquisition

SUP-R6000C dapat menjadi centralized local data recorder untuk hingga puluhan instrument.

12. Industrial IoT Monitoring

Contoh topology:

Field Instrument → SUP-R6000C → Modbus / Ethernet → IoT Gateway → Cloud Server → Dashboard

---

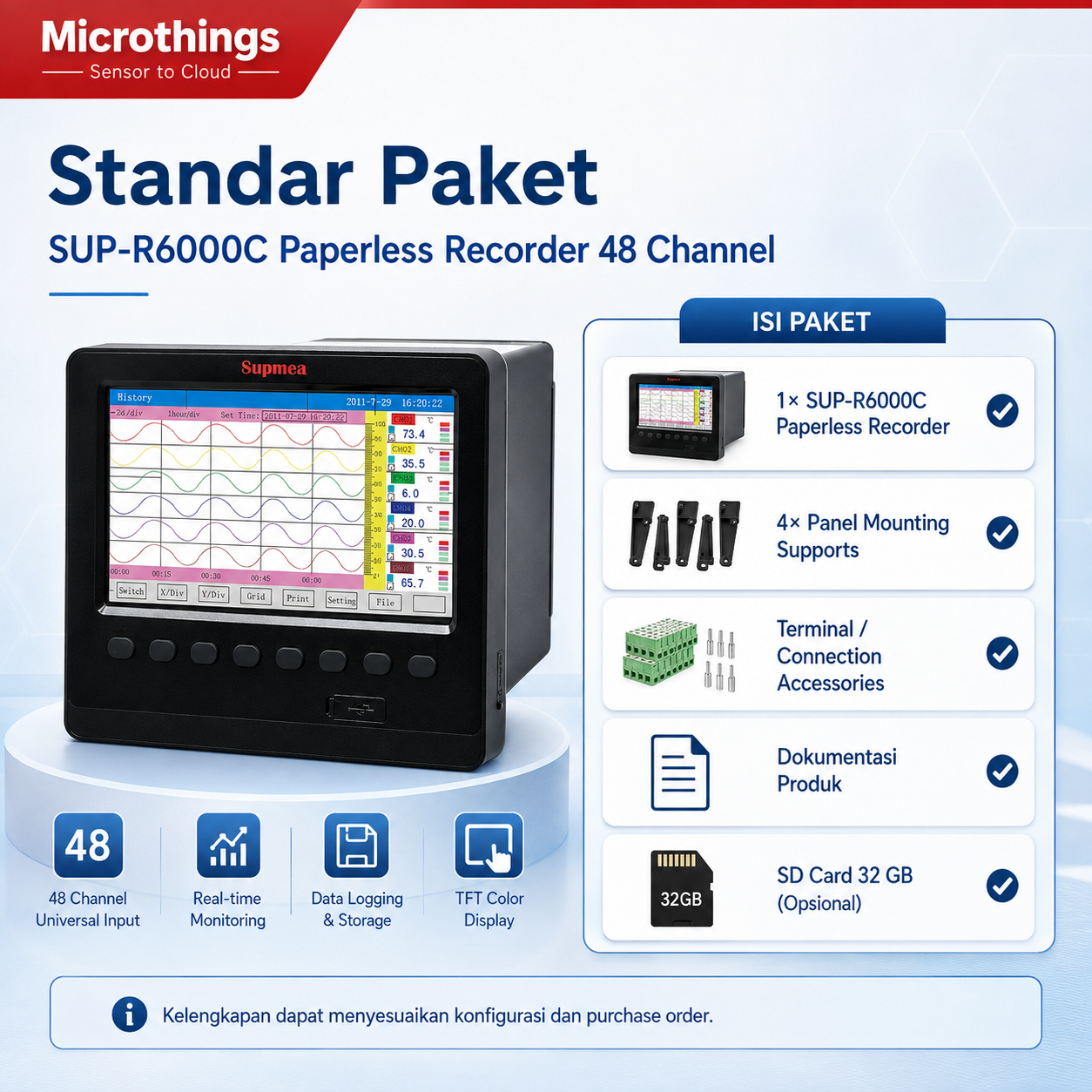

5. Standar Paket

Datasheet resmi yang dapat diakses tidak mencantumkan complete fixed packing list seperti quantity manual atau certificate. Karena itu, saya tidak menyarankan mengklaim komponen tersebut sebagai paket standar tanpa konfirmasi quotation.

Namun, bagian installation secara eksplisit menyatakan recorder dilengkapi installation supports, dan pemasangan menggunakan empat supports pada kedua sisi unit. Datasheet juga mencantumkan 32 GB SD card sebagai selectable accessory dalam ordering code.

Format aman untuk website Microthings:

1. 1 × SUP-R6000C Paperless Recorder
2. 4 × Panel Installation / Mounting Supports
3. Terminal / connection accessories — sesuai configuration
4. Product documentation — sesuai paket vendor
5. SD Card 32 GB — optional berdasarkan ordering code

Catatan: jumlah input, relay, analog output, PID, RS485/RS232, Ethernet, SD card, dan computational function harus mengikuti configuration code serta purchase order.
