SUP-R4000D Paperless Recorder adalah digital industrial recorder yang dirancang untuk melakukan monitoring, display, recording, historical data storage, alarm, serta komunikasi data proses tanpa menggunakan chart paper.

Perangkat mendukung hingga 16 universal input channels dan dapat menerima berbagai jenis sinyal seperti current, voltage, thermocouple, RTD/thermal resistance, resistance, serta frequency. SUP-R4000D menggunakan 5.6-inch TFT display, mendukung komunikasi RS485, RS232, dan Modbus-RTU, serta menyediakan berbagai opsi output dan komunikasi berdasarkan configuration code.

SUPMEA juga menyediakan opsi Ethernet, relay output hingga 12 channel, current retransmission output, 24 VDC distribution output, flow accumulation, serta temperature & pressure compensation pada konfigurasi tertentu. Karena itu, SUP-R4000D dapat digunakan sebagai centralized data recorder untuk berbagai sistem instrumentasi dan otomasi industri.

---

1. Deskripsi Produk

Apa itu SUP-R4000D Paperless Recorder?

SUP-R4000D Paperless Recorder merupakan multi-channel industrial recorder yang menerima sinyal dari sensor dan transmitter, mengubah data analog menjadi digital, memprosesnya melalui microprocessor, lalu menampilkan sekaligus menyimpan data tersebut untuk kebutuhan monitoring dan historical analysis.

Datasheet SUPMEA menjelaskan bahwa recorder dapat menangani berbagai parameter proses seperti temperature, pressure, flow, dan parameter lain melalui berbagai jenis universal input. Setelah diproses, informasi dapat ditampilkan melalui LCD dan diteruskan melalui communication interface yang tersedia.

Jenis input yang didukung mencakup:

• Current: 0–20 mA, 4–20 mA, 0–10 mA
• Voltage: 0–5 V, 1–5 V, 0–10 V
• Millivolt: 20 mV, 100 mV
• Resistance: 400 Ω, 175 Ω
• Thermocouple: S, R, B, K, N, E, J, T, WRe5-26, WRe3-25, F1, F2
• Thermal Resistance/RTD: termasuk Pt100, Cu50, Cu53, BA1, BA2
• Frequency input pada konfigurasi yang mendukung.

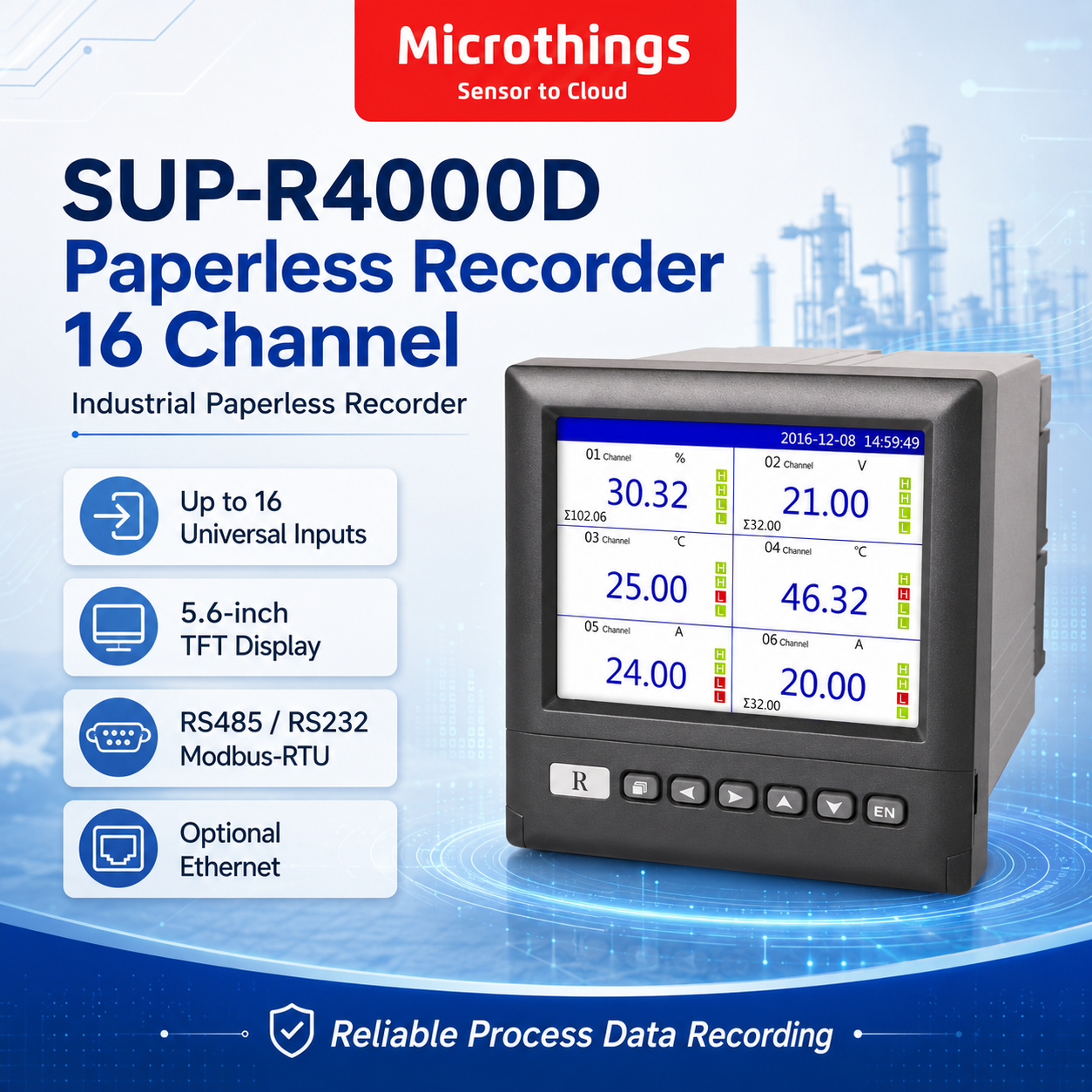

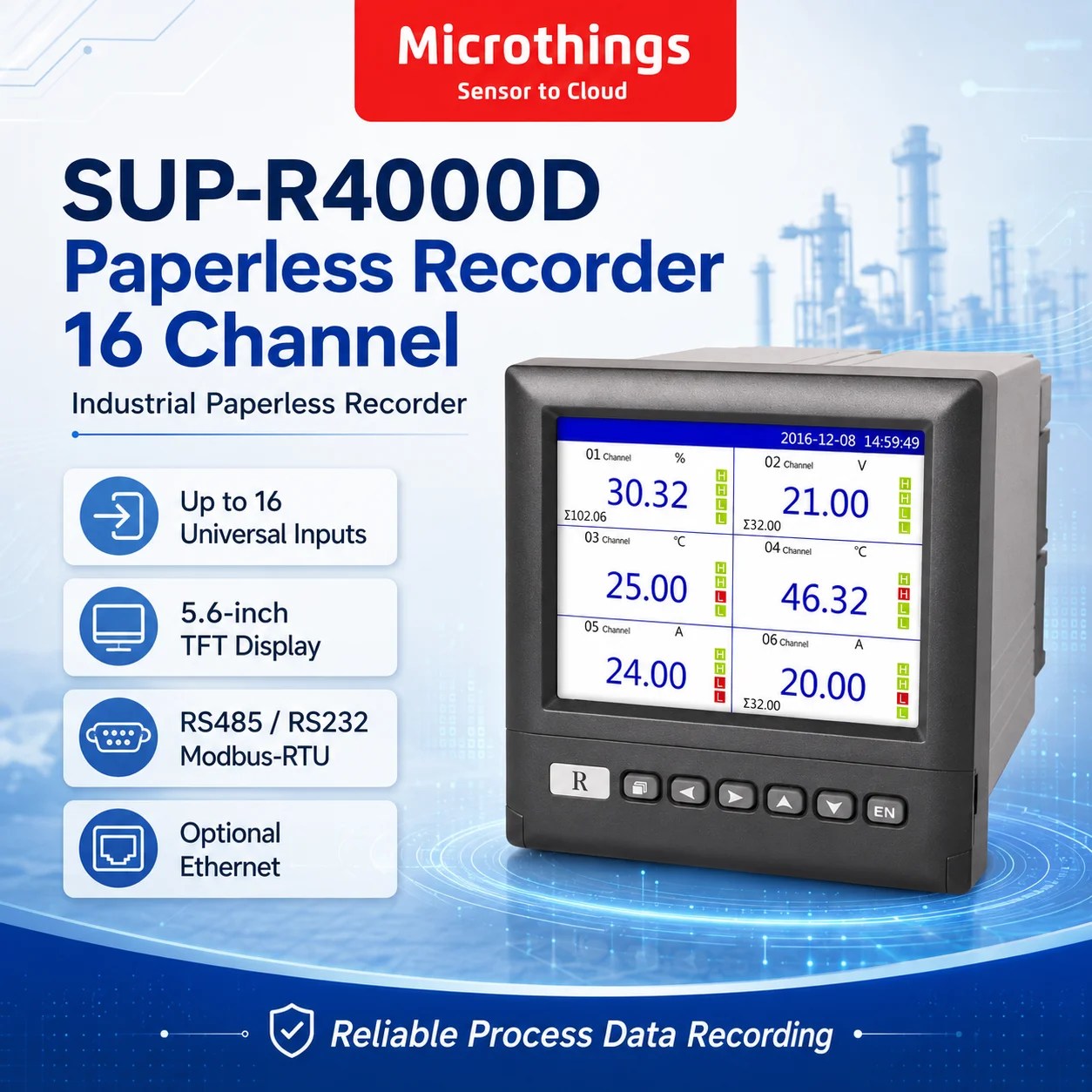

SUP-R4000D menggunakan 5.6-inch TFT display dan memiliki kapasitas hingga 16 universal input channels. Dimensi unit adalah 144 × 144 × 220 mm dengan panel cut-out 137 × 137 mm.

Selain itu, ordering code resmi menunjukkan bahwa perangkat dapat dikonfigurasi dengan RS485, RS232, Ethernet, current output, relay output, flow accumulation, temperature-pressure compensation, serta pilihan power supply 220 VAC atau 24 VDC.

---

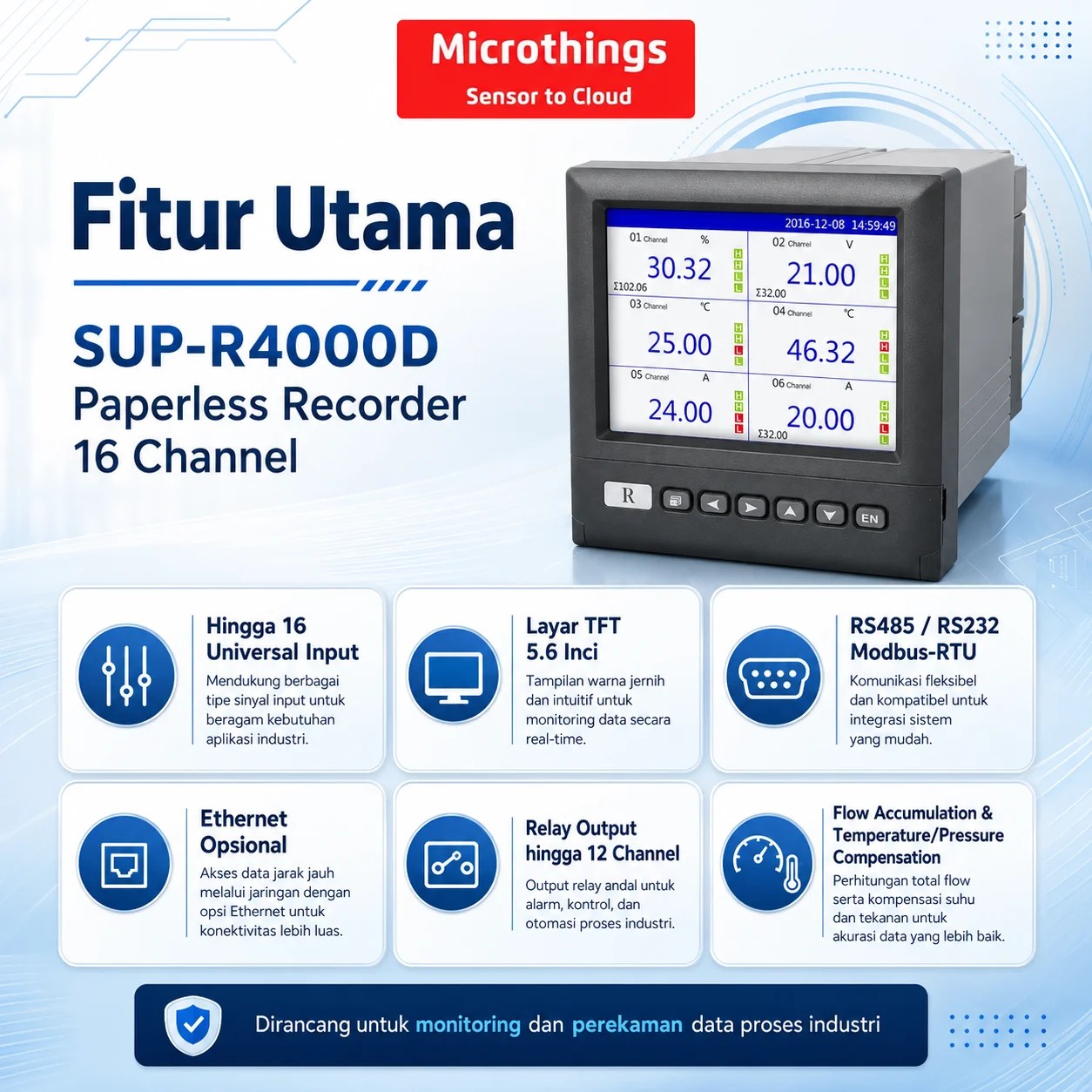

2. Fitur Utama Product dan Solusi

1. Hingga 16 Universal Input Channels

SUP-R4000D mendukung maksimum:

16 universal input channels.

Solusi:
Memungkinkan banyak sensor dan transmitter dimonitor menggunakan satu recorder sehingga data acquisition menjadi lebih terpusat.

2. Mendukung Berbagai Sinyal Industri

Recorder dapat menerima current, voltage, millivolt, thermocouple, thermal resistance, resistance, dan frequency.

Solusi:
Satu perangkat dapat digunakan untuk berbagai parameter proses tanpa membutuhkan recorder berbeda untuk setiap jenis sensor.

3. 5.6-inch TFT Display

Halaman resmi mencantumkan:

5.6-inch TFT display screen.

Solusi:
Operator dapat melihat nilai proses dan data recording secara langsung dari panel.

4. Historical Data Recording

Datasheet menjelaskan bahwa hasil pengukuran dapat disimpan untuk digunakan sebagai historical data dan ditampilkan dalam bentuk curve maupun digital display.

Solusi:
Mempermudah troubleshooting, evaluasi proses, dan analisis perubahan parameter dari waktu ke waktu.

5. RS485 Modbus-RTU

SUP-R4000D mendukung:

RS485 + Modbus-RTU.

Solusi:
Recorder dapat diintegrasikan dengan PLC, RTU, SCADA, data acquisition system, atau IoT Gateway.

6. RS232 Communication

Ordering code resmi juga menyediakan:

RS232 dan RS232 printer interface.

Solusi:
Memberikan pilihan komunikasi tambahan untuk sistem lama maupun perangkat eksternal tertentu.

7. Optional Ethernet

Configuration resmi menyediakan:

• Ethernet
• RS485 + Ethernet
• RS232 + Ethernet.

Solusi:
Memudahkan integrasi recorder ke jaringan industri berbasis Ethernet.

8. Hingga 12 Relay Output

Ordering code menyediakan pilihan relay:

1, 2, 4, 6, 8, 10, hingga 12 channels.

Halaman produk mencantumkan relay contact rating:

250 VAC / 3 A.

Solusi:
Relay dapat digunakan untuk alarm atau control logic berdasarkan batas parameter proses.

9. Optional Current Retransmission Output

Configuration code menyediakan:

• 1-channel current output
• 2-channel current output
• 4-channel current output.

Solusi:
Data pengukuran dapat diteruskan sebagai sinyal analog menuju controller atau perangkat lain.

10. 24 VDC Distribution Output

Ordering code menyediakan pilihan:

• 1-channel 24 VDC
• 2-channel 24 VDC
• 4-channel 24 VDC.

Solusi:
Dapat membantu menyuplai transmitter yang kompatibel sesuai konfigurasi dan kebutuhan daya sistem.

11. Flow Accumulation

Datasheet menyediakan computational function:

Flow Accumulation.

Solusi:
Cocok untuk sistem yang memerlukan totalisasi atau akumulasi nilai flow.

12. Temperature & Pressure Compensation

Tersedia configuration:

Temperature and Pressure Compensation + Flow Accumulation.

Solusi:
Mendukung aplikasi flow measurement yang membutuhkan koreksi berdasarkan kondisi temperatur dan tekanan.

13. Flexible Power Supply

Ordering code terbaru menyediakan:

• 220 VAC
• 24 VDC

tergantung konfigurasi.

Solusi:
Memudahkan instalasi pada control panel dengan power architecture yang berbeda.

14. Cortex-M3 Processing Platform

Halaman resmi menyebut penggunaan Cortex-M3 chip untuk mendukung operasi recorder.

Solusi:
Memberikan platform pemrosesan untuk data acquisition dan operasi perangkat secara kontinu.

15. Silicone Button Durability

SUPMEA menyatakan tombol silikon telah melalui sekitar 2 juta kali pengujian operasi.

Solusi:
Mendukung penggunaan jangka panjang dalam lingkungan operator panel industri.

16. Integrasi Industrial IoT

Dengan RS485 atau Ethernet, implementasi dapat dikembangkan menjadi:

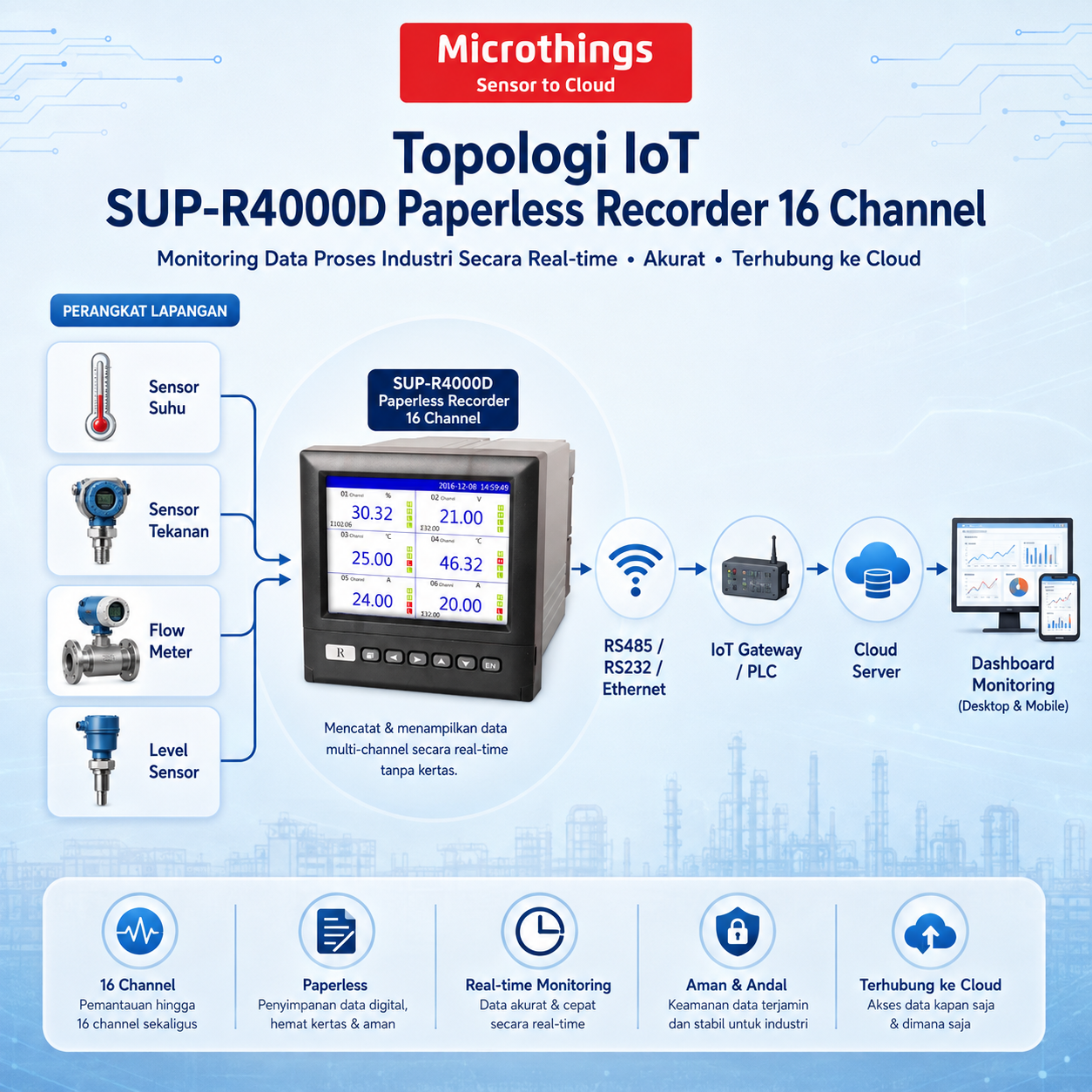

Sensor / Transmitter → SUP-R4000D → RS485 / Ethernet → PLC / IoT Gateway → Server / Cloud → Dashboard / SCADA

Solusi:
Historical dan real-time process data dapat menjadi bagian dari centralized monitoring atau Industrial IoT system.

---

3. Technical Spesifikasi

Spesifikasi utama mengikuti halaman produk dan datasheet resmi SUP-R4000D.

Pilihan Communication Output

Computational Function

Catatan Dokumen Resmi

Tautan Manual yang saat ini dipasang pada halaman produk SUP-R4000D mengarah ke dokumen yang menjelaskan 3.5-inch TFT dan 18-channel analog input, bukan konfigurasi R4000D 5.6-inch/16-channel yang tercantum pada halaman dan datasheet SUP-R4000D. Karena itu, manual tersebut tidak saya gunakan untuk menentukan spesifikasi maupun isi paket R4000D.

---

4. Manfaat dan Aplikasi

Manfaat

1. Centralized Multi-Channel Monitoring

Hingga 16 channel dapat direkam melalui satu instrument.

2. Mengurangi Penggunaan Paper Chart

Data ditampilkan dan disimpan secara elektronik sehingga tidak memerlukan chart paper sebagai media recording utama.

3. Universal Input

Berbagai sensor dan transmitter dapat diintegrasikan selama memiliki jenis sinyal yang kompatibel.

4. Historical Data Monitoring

Data dapat digunakan untuk melihat perubahan proses dari waktu ke waktu.

5. Alarm Multi-Channel

Optional relay hingga 12 channel memberikan fleksibilitas untuk berbagai alarm proses.

6. Integrasi Modbus

RS485 Modbus-RTU memungkinkan koneksi dengan berbagai controller industri.

7. Ethernet Integration

Optional Ethernet memberikan pilihan konektivitas untuk sistem data acquisition berbasis jaringan.

8. Mendukung Flow Totalization

Flow accumulation dapat digunakan untuk pencatatan total flow sesuai konfigurasi.

9. Temperature & Pressure Compensation

Configuration tertentu mendukung kompensasi untuk aplikasi flow.

10. Mendukung Remote Monitoring

Recorder dapat dikombinasikan dengan IoT Gateway untuk mengirim data menuju server atau cloud.

---

Aplikasi

Datasheet resmi secara langsung mencantumkan beberapa bidang penggunaan berikut.

1. Pharmaceutical

Monitoring dan historical recording berbagai parameter proses pharmaceutical.

2. Power System

Recording temperature, pressure, flow, serta parameter utility pada sistem tenaga.

3. Industrial Production

Centralized monitoring berbagai process variables dalam lingkungan produksi industri.

4. Food Processing

Recording temperature dan parameter produksi pada fasilitas food processing.

Selain itu, sumber resmi SUPMEA untuk seri R4000D juga menyebut penggunaan pada metallurgy, petroleum, chemical, building materials, papermaking, food, medicine, dan heat treatment.

5. Metallurgy

Recording temperatur dan berbagai variabel proses.

6. Petroleum / Oil & Gas

Monitoring data dari transmitter pada fasilitas proses minyak.

7. Chemical Industry

Central recorder untuk berbagai analog signal pada proses kimia.

8. Building Material

Monitoring process parameter pada produksi bahan bangunan.

9. Pulp & Paper

Historical recording parameter produksi industri kertas.

10. Heat Treatment

Cocok sebagai multi-channel recorder untuk thermocouple dan temperature process.

11. Water Treatment

Secara teknis dapat menerima sinyal dari flow, pressure, level, dan water-quality transmitters selama output kompatibel.

12. Industrial IoT Data Acquisition

Dapat digunakan sebagai local recorder sebelum data diteruskan melalui gateway menuju SCADA atau cloud.

---

5. Standar Paket

Packing list khusus SUP-R4000D tidak tercantum pada datasheet R4000D yang tersedia.

Selain itu, seperti dijelaskan di atas, tautan manual pada halaman produk saat ini tampaknya tidak sesuai dengan R4000D. Karena itu, saya tidak menyarankan mencantumkan isi paket yang belum dikonfirmasi sebagai fixed standard package.

Format aman untuk website Microthings:

1. 1 × SUP-R4000D Paperless Recorder
2. Panel mounting accessories — sesuai paket vendor
3. Product documentation — sesuai paket vendor
4. Terminal / connection accessories — sesuai configuration
5. Communication accessories — optional / sesuai pemesanan

Configuration yang Dapat Berbeda

• jumlah input channel,
• current output,
• jumlah relay,
• RS485 / RS232,
• Ethernet,
• flow accumulation,
• temperature & pressure compensation,
• 24 VDC distribution,
• 220 VAC atau 24 VDC power supply.

Catatan: isi fisik paket harus mengikuti quotation dan purchase order final.
