SUP-PH5022 Germany Glass pH Sensor 0–14 pH | Microthings

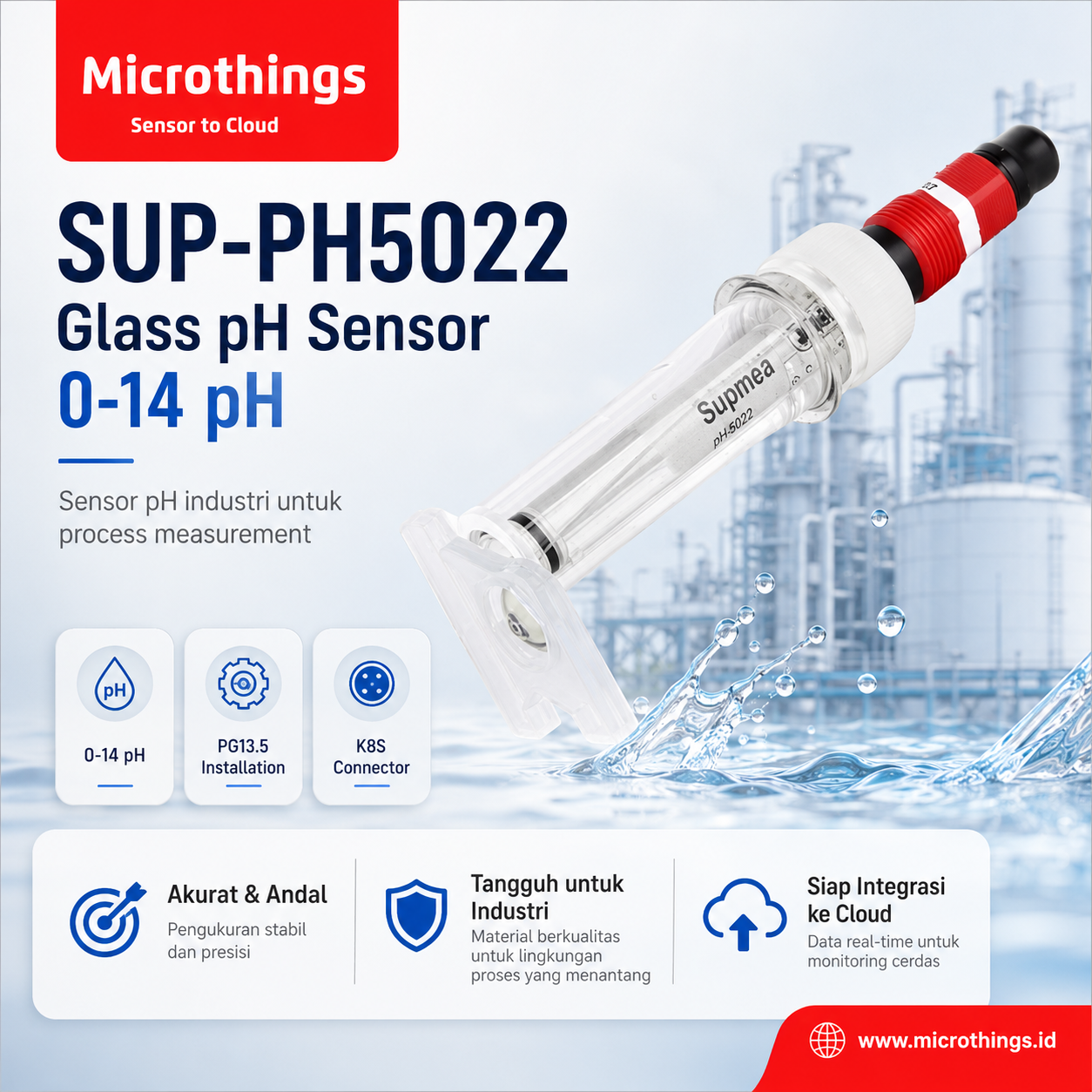

SUP-PH5022 Germany Glass pH Sensor adalah electrode pH berkualitas tinggi yang dirancang untuk kebutuhan process measurement dan industrial measurement. Sensor ini menggunakan desain combined electrode, yaitu glass electrode atau measuring electrode dan reference electrode ditempatkan dalam satu shaft sehingga instalasi menjadi lebih praktis untuk berbagai proses industri.

SUP-PH5022 memiliki rentang pengukuran 0–14 pH, zero potential point 7 ± 0,5 pH, conversion coefficient lebih dari 96%, serta practical response time kurang dari 1 menit. Sensor menggunakan ukuran instalasi PG13.5, koneksi K8S, mampu bekerja pada temperatur hingga 130°C, serta memiliki pressure resistance 1–6 bar.

Karakteristik tersebut menjadikan SUP-PH5022 cocok untuk berbagai kebutuhan seperti industrial wastewater engineering, electroplating, paper industry, beverage industry, wastewater containing oil, suspension, varnish, serta cairan yang mengandung partikel padat.

1. Deskripsi Produk

Apa itu SUP-PH5022 Germany Glass pH Sensor?

SUP-PH5022 Germany Glass pH Sensor merupakan sensor pH industri tipe glass electrode yang digunakan untuk mengukur tingkat keasaman maupun alkalinitas cairan pada rentang 0 sampai 14 pH.

SUPMEA memasukkan produk ini dalam keluarga tecLine electrodes, yaitu sensor yang dikembangkan untuk penggunaan profesional pada teknologi pengukuran proses dan industri. Produsen menyatakan bahwa electrode tersebut menggunakan material dan komponen berkualitas tinggi.

SUP-PH5022 menggunakan konstruksi combined electrode. Artinya, measuring electrode dan reference electrode berada di dalam satu shaft. Desain ini membantu menyederhanakan pemasangan sensor pada sistem pengukuran pH industri. Pada tipe tertentu, temperature probe juga dapat diintegrasikan sebagai opsi.

Sensor mempunyai ukuran instalasi PG13.5 dan menggunakan K8S connector. Kombinasi tersebut memungkinkan electrode digunakan dengan pH analyzer atau pH transmitter yang kompatibel.

Selain itu, practical response time yang tercantum adalah kurang dari 1 menit. Oleh karena itu, sensor dapat digunakan untuk memonitor perubahan kondisi pH pada proses yang membutuhkan pembacaan secara berkala maupun kontinu.

Dengan ketahanan temperatur hingga 130°C untuk general cables serta pressure resistance 1–6 bar pada 25°C, SUP-PH5022 memberikan pilihan sensor pH untuk lingkungan pengukuran industri dengan kondisi proses yang relatif menantang.

2. Fitur Utama Product dan Solusi

1. Rentang Pengukuran 0–14 pH

SUP-PH5022 mempunyai measurement range:

0–14 pH

Rentang tersebut mencakup kondisi cairan dari asam hingga basa.

Solusi:
Memungkinkan satu jenis electrode digunakan untuk berbagai kebutuhan pengukuran pH pada proses industri.

2. Combined Glass Electrode

SUP-PH5022 menggunakan konsep combined electrode, dengan measuring electrode dan reference electrode ditempatkan di dalam satu shaft.

Solusi:
Menyederhanakan konfigurasi sensor dan mendukung pemasangan yang lebih praktis pada sistem pengukuran pH.

3. Zero Potential Point 7 ± 0,5 pH

Sensor mempunyai zero potential point:

7 ± 0,5 pH.

Solusi:
Memberikan karakteristik electrode yang sesuai untuk proses pengukuran pH industri menggunakan analyzer yang kompatibel.

4. Conversion Coefficient >96%

SUPMEA mencantumkan conversion coefficient atau slope:

>96%.

Solusi:
Mendukung respons electrode dalam menerjemahkan perubahan aktivitas ion hidrogen menjadi perubahan potensial yang dapat dibaca oleh pH analyzer.

5. Response Time Kurang dari 1 Menit

Practical response time SUP-PH5022 adalah:

<1 minute.

Solusi:
Membantu sistem monitoring mengetahui perubahan kondisi pH dalam waktu relatif cepat.

6. Temperature Resistance hingga 130°C

SUPMEA mencantumkan temperature atau heat resistance:

0–130°C untuk general cables.

Solusi:
Memungkinkan penggunaan sensor pada berbagai aplikasi proses yang memiliki temperatur cairan lebih tinggi dibandingkan kondisi lingkungan normal.

7. Pressure Resistance 1–6 Bar

Pressure resistance yang dicantumkan adalah:

1–6 bar pada 25°C.

Solusi:
Mendukung instalasi pada sistem proses bertekanan selama tetap berada dalam batas operasi yang direkomendasikan produsen.

8. Installation Size PG13.5

Sensor menggunakan ukuran pemasangan:

PG13.5.

Solusi:
Memudahkan pemasangan menggunakan holder atau fitting proses yang kompatibel dengan standar tersebut.

9. K8S Connector

SUP-PH5022 menggunakan:

K8S connector.

Solusi:
Memberikan metode koneksi antara electrode dengan perangkat pH analyzer atau transmitter yang kompatibel.

10. Optional Temperature Probe

SUPMEA menyatakan bahwa temperature probe dapat diintegrasikan sebagai opsi tergantung tipe electrode.

Solusi:
Pada konfigurasi yang mendukung fitur tersebut, sistem dapat mengakomodasi pengukuran temperatur untuk kebutuhan kompensasi atau monitoring proses.

11. Dirancang untuk Industrial Measurement

SUP-PH5022 dikembangkan untuk penggunaan profesional dalam process and industrial measurement technology.

Solusi:
Cocok digunakan sebagai bagian dari instrumentasi proses dan sistem monitoring kualitas cairan.

12. Mendukung Berbagai Jenis Media Industri

SUPMEA mencantumkan penggunaan pada wastewater mengandung minyak, suspensions, varnishes, serta media yang mengandung solid particles.

Solusi:
Memperluas penggunaan sensor untuk kondisi cairan yang lebih kompleks dibandingkan air bersih biasa.

3. Technical Spesifikasi

Parameter	Spesifikasi
Product	Glass pH Sensor
Model	SUP-PH5022
Series	tecLine Electrode
Measurement Range	0–14 pH
Electrode Type	Combined Electrode
Zero Potential Point	7 ± 0.5 pH
Conversion Coefficient / Slope	>96%
Practical Response Time	<1 menit
Installation Size	PG13.5
Heat / Temperature Resistance	0–130°C untuk general cables
Pressure Resistance	1–6 bar
Pressure Reference Condition	25°C
Connection	K8S Connector
Temperature Probe	Optional, tergantung tipe
Primary Application	Process & Industrial pH Measurement
Typical Media	Wastewater, oily wastewater, suspension, varnish, media mengandung solid particles

Parameter utama di atas tercantum pada halaman produk resmi dan datasheet SUP-pH5022.

Ringkasan Spesifikasi Utama

0–14 pH | PG13.5 | K8S | <1 Minute | 1–6 Bar | Up to 130°C

Parameter temperatur dan tekanan harus tetap disesuaikan dengan kondisi instalasi aktual serta konfigurasi cable dan electrode yang digunakan.

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring pH pada Proses Industri

SUP-PH5022 memungkinkan pengukuran kondisi asam dan basa dari 0 sampai 14 pH.

Hal ini membantu operator memonitor perubahan kualitas cairan selama proses berlangsung.

2. Mendukung Pengukuran Secara Kontinu

Sensor dapat digunakan bersama pH analyzer atau transmitter yang kompatibel untuk membuat sistem pengukuran pH pada proses industri.

3. Response Time Relatif Cepat

Practical response time kurang dari satu menit membantu sistem mengetahui perubahan kondisi proses dengan lebih cepat.

4. Mendukung Proses Temperatur Tinggi

Rating hingga 130°C untuk general cables memperluas kemungkinan penggunaan pada proses dengan temperatur tinggi sesuai batas spesifikasi sensor.

5. Mendukung Sistem Bertekanan

Pressure resistance hingga 6 bar memungkinkan sensor digunakan pada instalasi proses yang memiliki tekanan sesuai batas kerja yang ditentukan.

6. Instalasi PG13.5

Ukuran PG13.5 memberikan konfigurasi pemasangan yang ringkas dengan holder atau fitting yang kompatibel.

7. Koneksi K8S

Connector K8S mendukung koneksi electrode dengan perangkat analyzer yang sesuai.

8. Cocok untuk Media Kompleks

SUPMEA mencantumkan penggunaan pada suspension, varnish, oily wastewater, dan media mengandung solid particles.

9. Mendukung Industrial Water Quality Monitoring

Sensor dapat menjadi bagian dari sistem pemantauan kualitas air atau cairan proses dengan menghubungkannya ke pH analyzer yang kompatibel.

10. Dapat Dikembangkan untuk Sistem IoT

Dalam implementasi sistem, hasil pengukuran dari electrode dapat dibaca oleh pH transmitter/analyzer. Selanjutnya, jika transmitter menyediakan interface yang sesuai, data dapat diteruskan ke PLC, RTU, IoT gateway, SCADA, atau cloud platform.

Aplikasi

SUPMEA secara eksplisit mencantumkan aplikasi berikut untuk SUP-PH5022.

1. Industrial Wastewater Engineering

Monitoring tingkat pH pada instalasi pengolahan air limbah industri.

2. Process Measurement

Digunakan sebagai sensor pH dalam proses produksi dan instrumentasi industri.

3. Electroplating Plant

Monitoring pH larutan pada fasilitas dan proses electroplating.

4. Paper Industry

Pengukuran pH pada berbagai proses dalam industri pulp dan kertas.

5. Drinks Industry

Digunakan untuk aplikasi pengukuran pH yang sesuai pada industri minuman.

6. Wastewater Containing Oil

Monitoring pH pada air limbah yang mengandung minyak.

7. Suspension

Sensor dinyatakan sesuai untuk cairan berbentuk suspensi.

8. Varnishes

Dapat digunakan pada media varnish sesuai batas kondisi operasinya.

9. Media Containing Solid Particles

SUPMEA mencantumkan kesesuaian untuk media yang mengandung partikel padat.

10. Two-Chamber System

Halaman produk juga menyebut penggunaan two-chamber system ketika terdapat electrode poisons.

11. Media Containing Fluorides

SUPMEA mencantumkan penggunaan pada media mengandung fluoride atau hydrofluoric acid hingga 1.000 mg/L HF. Pemilihan sensor dan kondisi proses aktual sebaiknya tetap dikonfirmasi terhadap produsen sebelum digunakan pada aplikasi kimia tersebut.

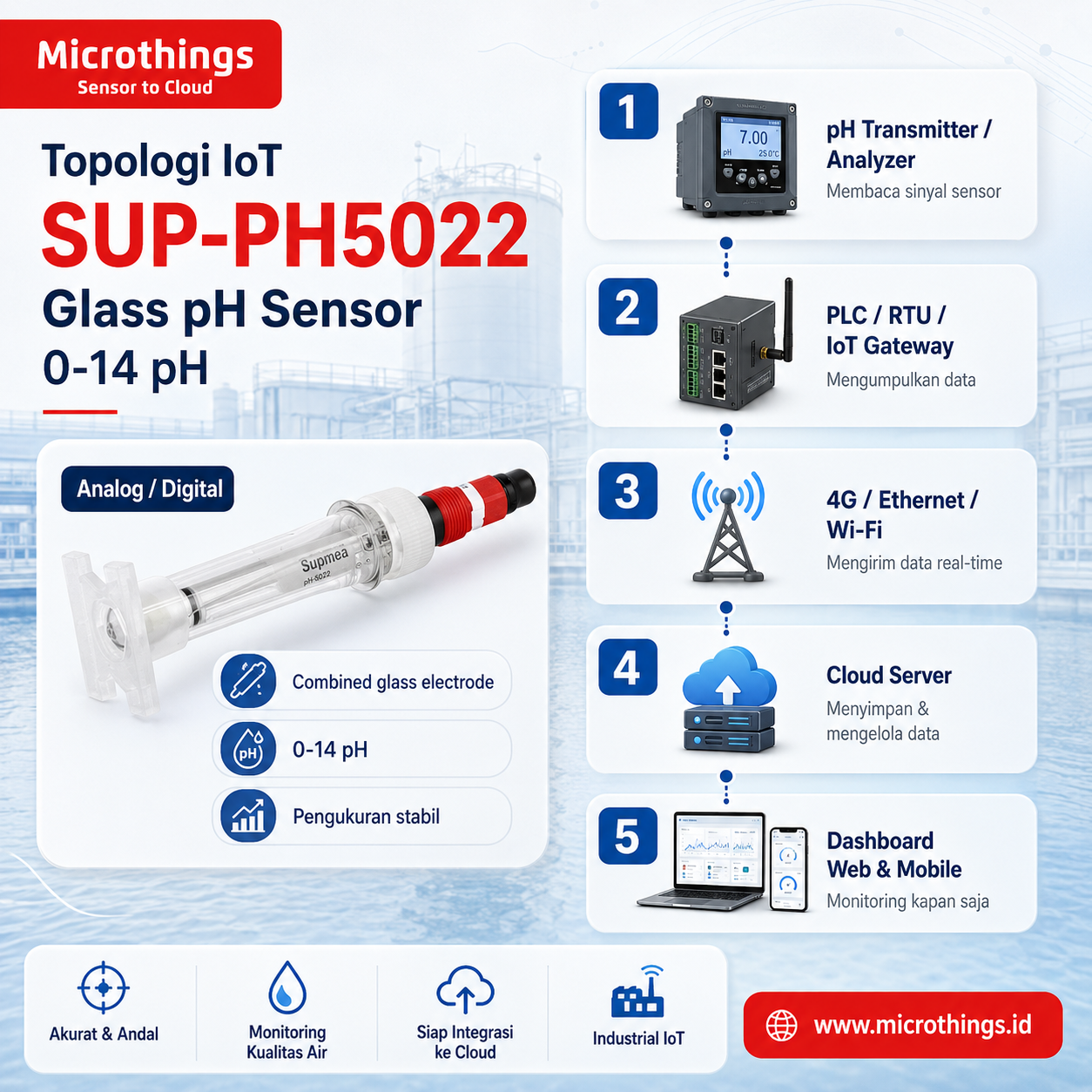

12. Industrial IoT Water Quality Monitoring

Dalam implementasi Industrial IoT, SUP-PH5022 dapat menjadi titik sensing pada arsitektur seperti:

SUP-PH5022 → pH Transmitter / Analyzer → PLC / RTU / IoT Gateway → Ethernet / 4G → Server / Cloud → Dashboard

Tahapan setelah pH transmitter merupakan contoh implementasi sistem dan bergantung pada output/interface transmitter yang dipilih.

5. Standart Paket

Halaman produk dan datasheet SUPMEA yang tersedia tidak mencantumkan standard packing list SUP-PH5022 secara eksplisit.

Untuk informasi website Microthings, format yang lebih aman adalah:

1. SUP-PH5022 Germany Glass pH Sensor — sesuai quantity pemesanan
2. K8S connection — sesuai konfigurasi sensor
3. Cable / connector accessories — sesuai konfigurasi pemesanan
4. Holder / installation accessories — optional atau sesuai purchase order
5. Product documentation — sesuai paket vendor

Catatan: Isi paket, panjang cable, holder, transmitter, temperature probe, connector accessories, dan komponen tambahan perlu dikonfirmasi berdasarkan quotation serta configuration code produk.
