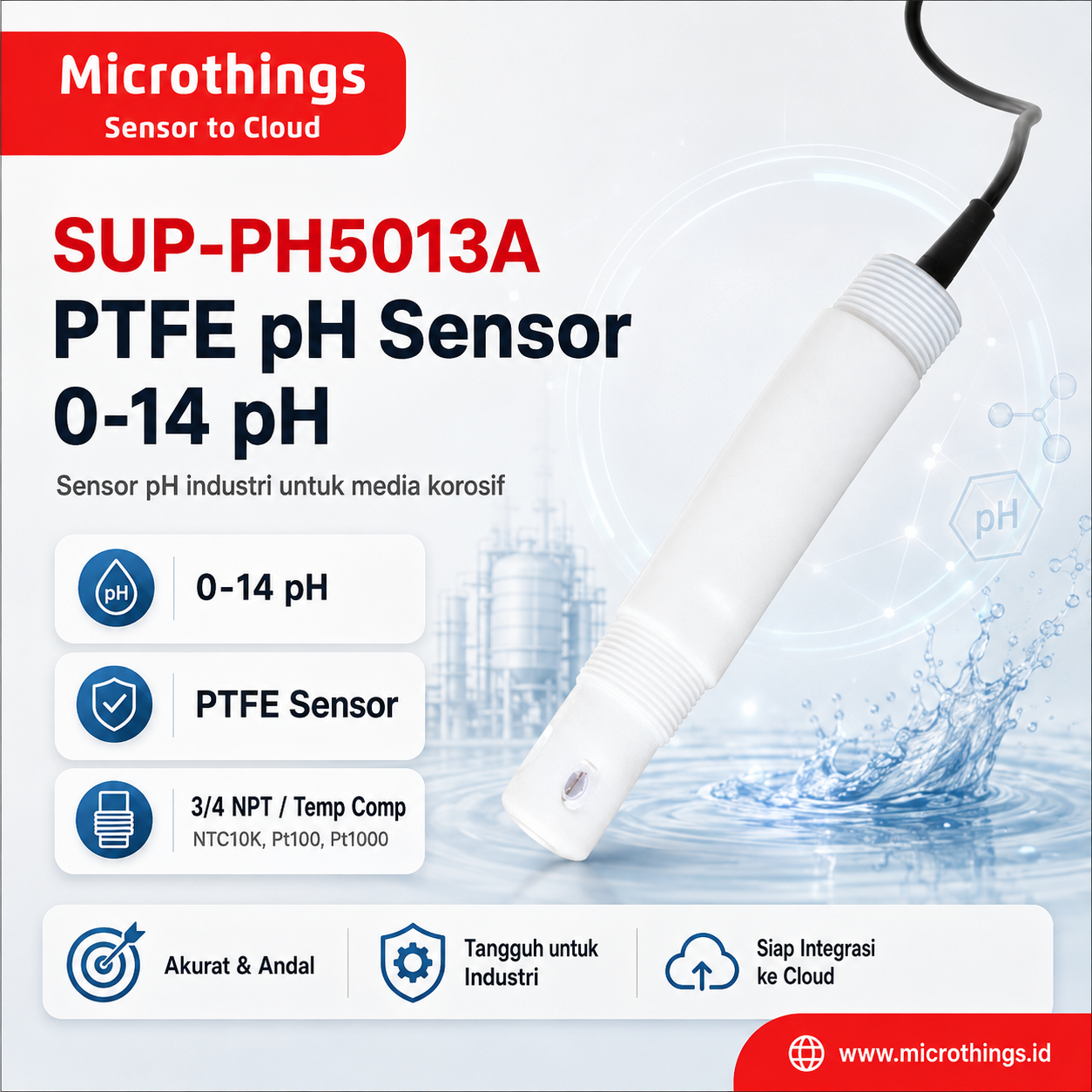

SUP-PH5013A PTFE pH Sensor untuk Media Korosif | Microthings

SUP-PH5013A PTFE pH Sensor adalah sensor pH industri yang dirancang untuk mengukur tingkat keasaman dan alkalinitas pada cairan, termasuk media korosif, air limbah industri, suspensi, cairan berminyak, serta media yang mengandung partikel padat.

Sensor menggunakan material PTFE (Polytetrafluoroethylene) pada bagian konstruksinya dan memiliki rentang pengukuran 0–14 pH. SUPMEA juga mencantumkan aplikasi untuk media yang mengandung fluoride atau hydrofluoric acid hingga 1.000 mg/L HF.

Dengan koneksi proses 3/4 NPT, kompensasi temperatur NTC 10K / Pt100 / Pt1000, respons praktis kurang dari satu menit, serta reference electrode Ag/AgCl, SUP-PH5013A dapat digunakan untuk berbagai sistem monitoring kualitas air dan proses industri.

1. Deskripsi Produk

SUP-PH5013A PTFE pH Sensor merupakan electrode pH industri yang digunakan untuk mengubah aktivitas kimia ion hidrogen dalam larutan menjadi sinyal potensial listrik yang kemudian dapat diproses oleh pH meter atau transmitter.

Sensor memiliki rentang pengukuran 0 sampai 14 pH dan dirancang untuk aplikasi industri yang memerlukan pengukuran pH secara kontinu. Material PTFE membuat konstruksi sensor sesuai untuk berbagai media proses yang agresif dan korosif.

SUP-PH5013A menggunakan reference electrode Ag/AgCl dan pada datasheet disebut menggunakan cyclic tetrafluoro salt bridge. Desain ini ditujukan untuk mendukung pengukuran pada kondisi proses industri yang lebih menantang.

Sensor juga mendukung kompensasi temperatur:

• NTC 10K
• Pt100
• Pt1000

Dengan demikian, SUP-PH5013A dapat dipadukan dengan pH transmitter atau controller yang mendukung tipe temperature compensation tersebut.

Untuk pemasangan, sensor menggunakan koneksi 3/4 NPT. Halaman resmi menyebut upper dan lower 3/4 NPT pipe thread, sehingga memberikan fleksibilitas untuk integrasi ke sistem perpipaan maupun instalasi proses.

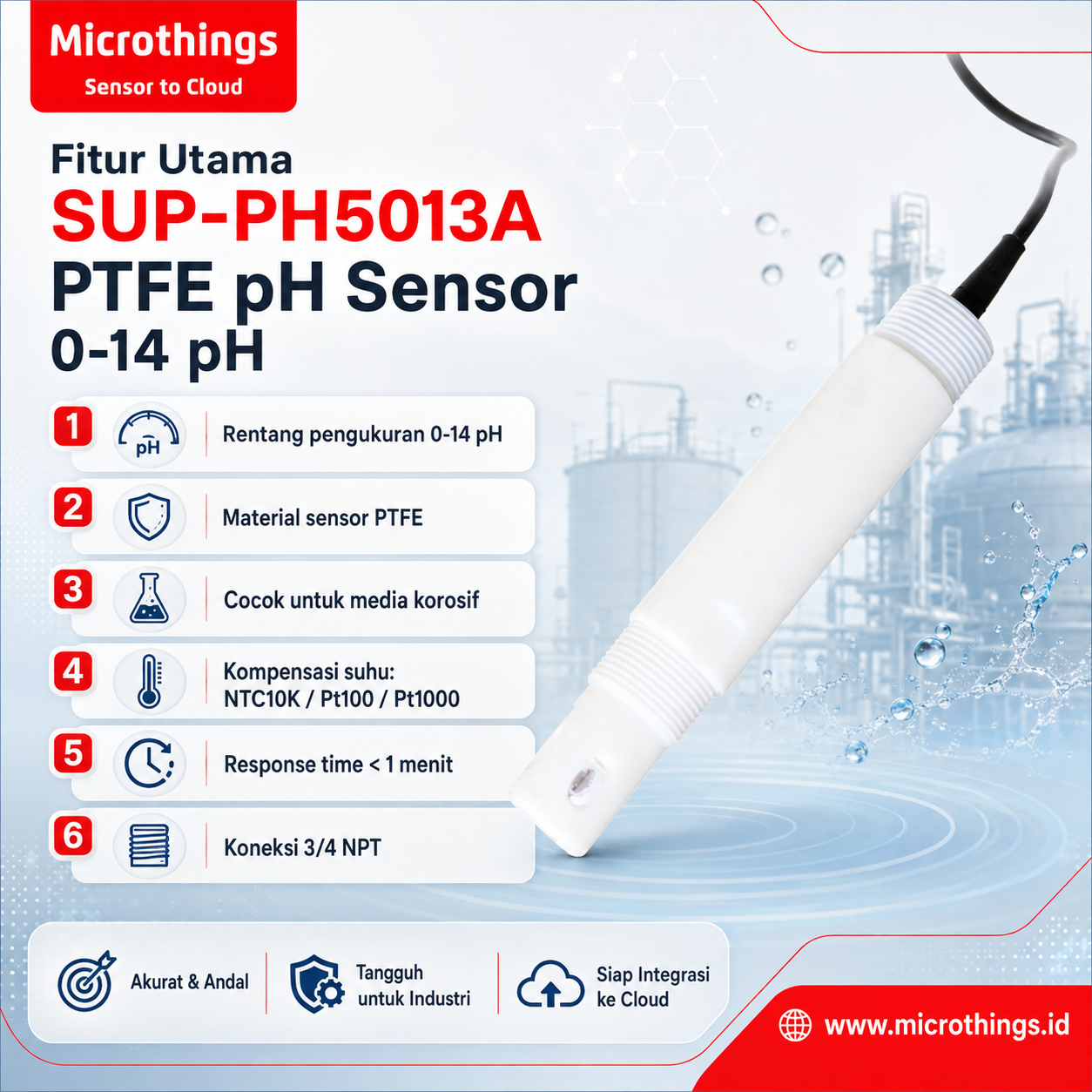

2. Fitur Utama Product dan Solusi

1. Rentang Pengukuran 0–14 pH

SUP-PH5013A mampu melakukan pengukuran pada rentang:

0–14 pH

Solusi:
Memungkinkan satu sensor digunakan untuk memonitor cairan dengan kondisi sangat asam hingga sangat basa pada berbagai proses industri.

2. Konstruksi Material PTFE

Datasheet resmi mencantumkan material sensor PTFE.

Solusi:
Memberikan pilihan sensor untuk aplikasi yang melibatkan media proses korosif dan kondisi kimia yang menantang.

3. Cocok untuk Media Korosif

Produk secara khusus diposisikan SUPMEA sebagai PTFE pH sensor for corrosive medium.

Solusi:
Cocok untuk sistem monitoring pH pada proses industri yang tidak ideal untuk penggunaan electrode pH standar.

4. Reference Electrode Ag/AgCl

SUP-PH5013A menggunakan:

Ag/AgCl reference electrode

Solusi:
Memberikan reference system untuk menghasilkan pengukuran potensial elektrokimia pada proses pembacaan pH.

5. Cyclic Tetrafluoro Salt Bridge

Datasheet mencantumkan cyclic tetrafluoro salt bridge pada SUP-PH5013A.

Solusi:
Mendukung penggunaan electrode pada lingkungan industri dan media proses yang menantang.

6. Temperature Compensation Fleksibel

Sensor mendukung:

• NTC 10K
• Pt100
• Pt1000

Solusi:
Memudahkan integrasi dengan berbagai pH transmitter dan analyzer yang memiliki sistem kompensasi temperatur.

7. Practical Response Time < 1 Menit

Response time yang dicantumkan adalah:

< 1 minute

Solusi:
Membantu sistem monitoring mendapatkan perubahan nilai pH dalam waktu relatif cepat untuk kebutuhan kontrol proses.

8. Koneksi Proses 3/4 NPT

Sensor menggunakan:

3/4 NPT thread connection

Solusi:
Mempermudah pemasangan pada pipe fitting, tank, maupun sistem process measurement yang menggunakan koneksi kompatibel.

9. Mendukung Tekanan Proses

Halaman produk mencantumkan pressure resistance 3 bar pada 25°C, sedangkan datasheet menyebut 0,3 MPa, yang secara nominal setara dengan sekitar 3 bar.

Solusi:
Sensor dapat digunakan pada instalasi proses dengan tekanan sesuai batas operasi yang ditentukan.

10. Low-Noise Cable

Halaman produk mencantumkan koneksi menggunakan low-noise cable. Datasheet seri electrode SUPMEA juga menjelaskan bahwa penggunaan kabel low-noise ditujukan untuk mendukung transmisi sinyal dengan gangguan lebih rendah.

Solusi:
Mendukung transmisi sinyal electrode menuju pH transmitter atau analyzer pada instalasi industri.

11. Cocok untuk Media Mengandung Partikel

SUPMEA secara eksplisit mencantumkan aplikasi pada:

• Suspensions
• Varnishes
• Media containing solid particles.

Solusi:
Memberikan pilihan pH electrode untuk proses yang cairannya tidak selalu bersih atau homogen.

12. Mendukung Media yang Mengandung Fluoride

Halaman produk mencantumkan penggunaan untuk media yang mengandung fluoride hingga:

1.000 mg/L HF.

Solusi:
Dapat digunakan pada aplikasi spesifik yang melibatkan media mengandung fluoride sesuai batas aplikasi yang ditetapkan produsen.

3. Technical Spesifikasi

Parameter	Spesifikasi
Product	PTFE pH Sensor / pH Electrode
Model	SUP-PH5013A
Measurement Range	0–14 pH
Sensor Material	PTFE
Zero Potential Point	7 ± 0.5 pH*
Conversion Coefficient / Slope	>95% / ≥95%
Internal Impedance	150–250 MΩ pada 25°C*
Practical Response Time	<1 menit
Temperature Compensation	NTC 10K / Pt100 / Pt1000
Temperature Range	0–60°C untuk general cable
Pressure Resistance	3 bar pada 25°C / 0,3 MPa
Thread Connection	3/4 NPT
Installation Size	Upper & Lower 3/4 NPT Pipe Thread
Reference Electrode	Ag/AgCl
Salt Bridge	Cyclic tetrafluoro salt bridge
Connection	Low-noise cable
Application	Corrosive media & industrial process
pH Medium	Acidic hingga alkaline solution
HF Application	Hingga 1.000 mg/L HF menurut halaman produk

Spesifikasi berasal dari halaman produk dan datasheet resmi SUPMEA.

Catatan Spesifikasi

Terdapat perbedaan kecil pada nilai zero potential point:

Sumber	Zero Potential Point
Halaman Produk SUPMEA	7 ± 0,5 pH
Datasheet SUPMEA terbaru	7 ± 0,25 pH

Karena itu, nilai aktual sebaiknya dikonfirmasi berdasarkan datasheet atau configuration code unit yang dipesan.

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring pH secara kontinu
   Membantu operator mengetahui perubahan tingkat keasaman atau alkalinitas cairan selama proses berlangsung.
2. Cocok untuk lingkungan industri
   Material PTFE memberikan alternatif electrode untuk media proses yang menantang.
3. Mengukur rentang penuh 0–14 pH
   Dapat digunakan dari kondisi sangat asam sampai sangat basa.
4. Mendukung kompensasi temperatur
   Pilihan NTC 10K, Pt100, dan Pt1000 memudahkan integrasi dengan berbagai analyzer.
5. Response time kurang dari satu menit
   Membantu sistem mendeteksi perubahan kondisi proses dengan relatif cepat.
6. Instalasi 3/4 NPT
   Memudahkan integrasi pada berbagai konfigurasi perpipaan dan vessel.
7. Cocok untuk cairan yang mengandung partikel
   Dapat digunakan pada suspensi dan media yang mengandung solid particles.
8. Mendukung media mengandung minyak
   SUPMEA mencantumkan wastewater containing oil sebagai salah satu aplikasinya.
9. Mendukung aplikasi media fluoride
   Halaman resmi menyebut penggunaan hingga 1.000 mg/L HF.
10. Mudah diintegrasikan ke sistem monitoring
    Electrode dapat dihubungkan ke pH transmitter untuk diteruskan menuju PLC, controller, data logger, atau sistem monitoring.

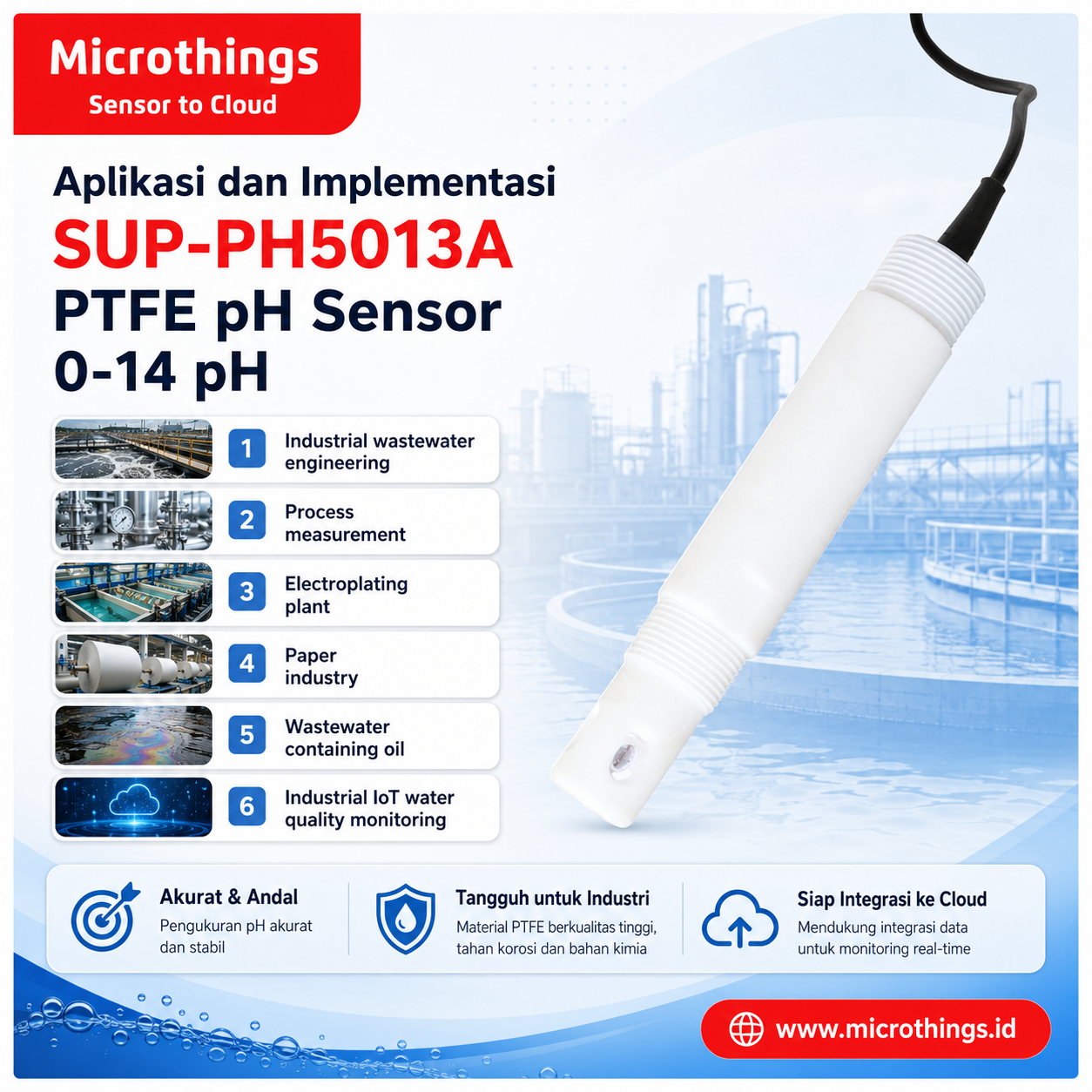

Aplikasi

SUPMEA secara langsung mencantumkan beberapa aplikasi utama berikut.

1. Industrial Wastewater Engineering
   Monitoring pH pada sistem pengolahan air limbah industri.
2. Process Measurement
   Pengukuran pH sebagai bagian dari kontrol proses produksi.
3. Electroplating Plant
   Monitoring kondisi larutan dalam proses electroplating.
4. Paper Industry
   Monitoring pH pada proses produksi dan pengolahan industri kertas.
5. Beverage Industry
   Pengukuran pH pada aplikasi industri minuman yang sesuai dengan spesifikasi sensor.
6. Wastewater Containing Oil
   Monitoring cairan limbah yang mengandung minyak.
7. Suspension Monitoring
   Pengukuran pada cairan berbentuk suspensi.
8. Varnish Process
   Monitoring pH pada media atau proses yang melibatkan varnish.
9. Media Containing Solid Particles
   Pengukuran pH pada cairan yang mengandung partikel padat.
10. Media Containing Fluoride
    Aplikasi media mengandung fluoride atau hydrofluoric acid hingga batas yang dicantumkan SUPMEA.
11. Chemical Process Monitoring
    Sensor dapat digunakan sebagai bagian dari sistem monitoring proses kimia yang sesuai dengan material dan batas operasinya.

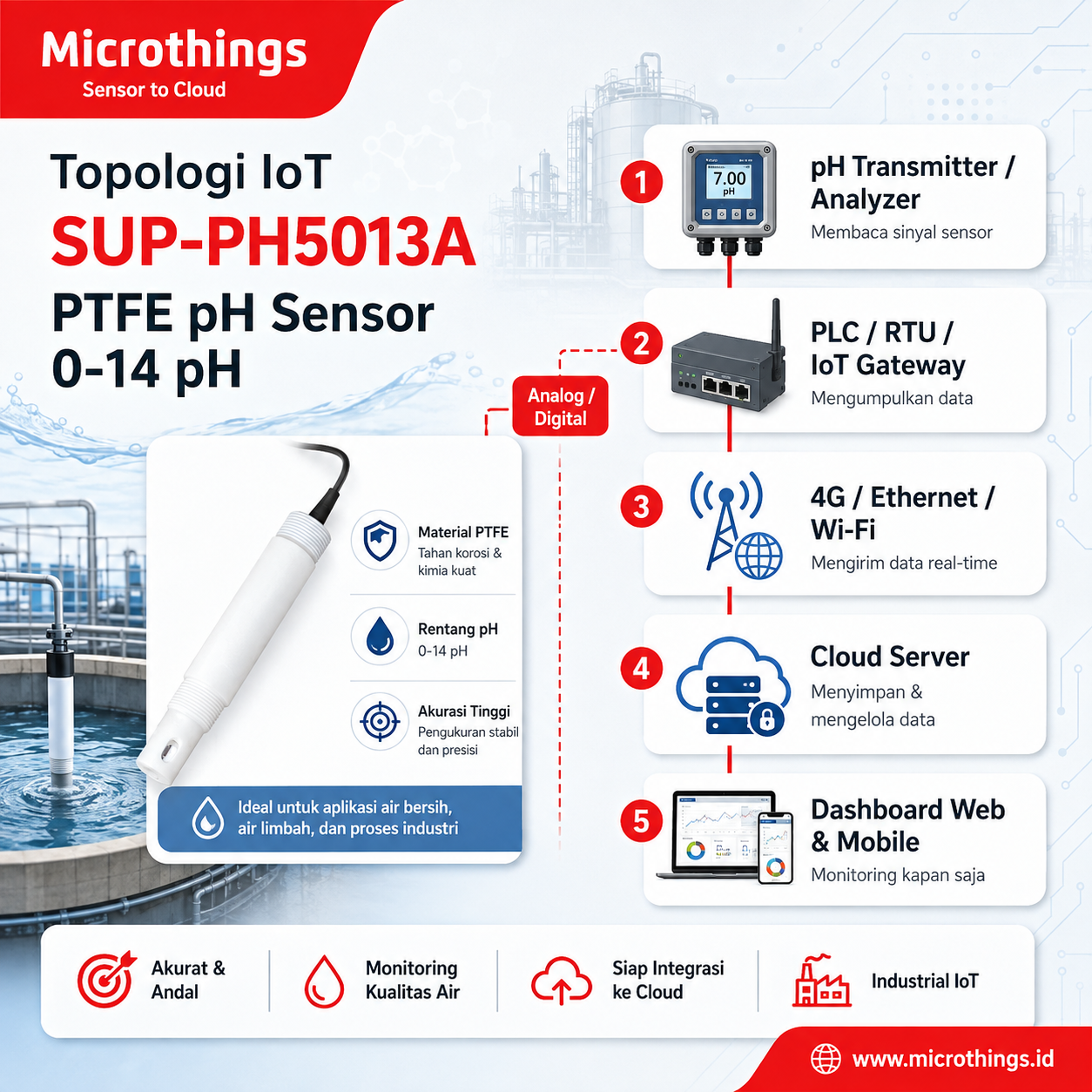

12. Industrial IoT Water Quality Monitoring
    Dengan menghubungkan electrode ke pH transmitter, data dapat diteruskan menuju PLC, RTU, IoT gateway, server, dan dashboard monitoring.

Contoh arsitektur:

SUP-PH5013A → pH Transmitter → PLC / RTU / IoT Gateway → Ethernet / 4G → Cloud Server → Dashboard

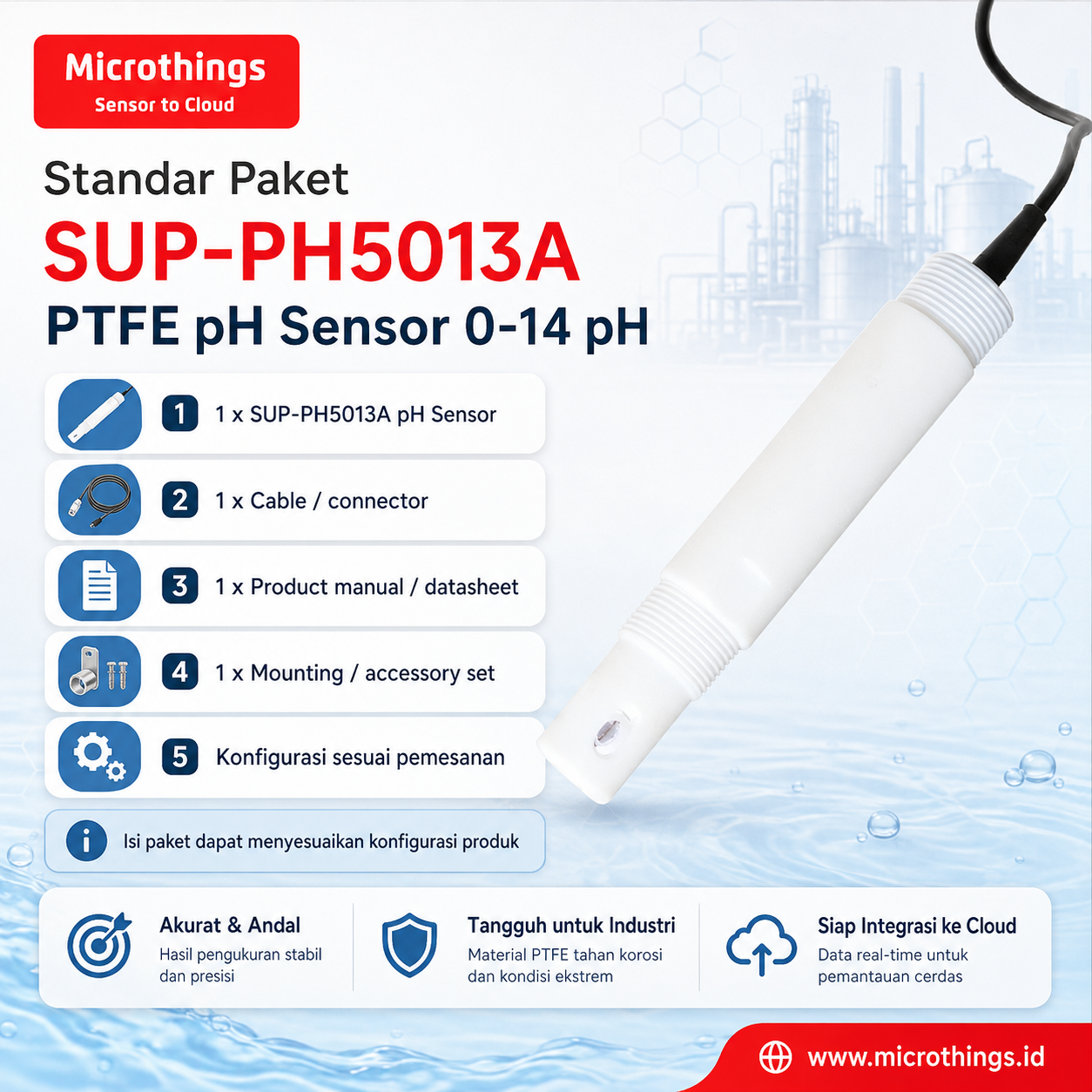

5. Standart Paket

SUPMEA tidak mencantumkan packing list standar SUP-PH5013A secara spesifik pada halaman produk maupun bagian datasheet yang tersedia.

Karena itu, untuk menghindari klaim yang tidak didukung sumber, isi paket sebaiknya ditulis:

• SUP-PH5013A PTFE pH Sensor — sesuai jumlah pemesanan
• Accessories — sesuai konfigurasi pemesanan
• Cable / connection — sesuai konfigurasi produk
• Documentation — sesuai paket vendor

Catatan: Isi paket, panjang kabel, temperature compensation, connector, holder, dan accessories perlu dikonfirmasi pada quotation atau purchase order.
