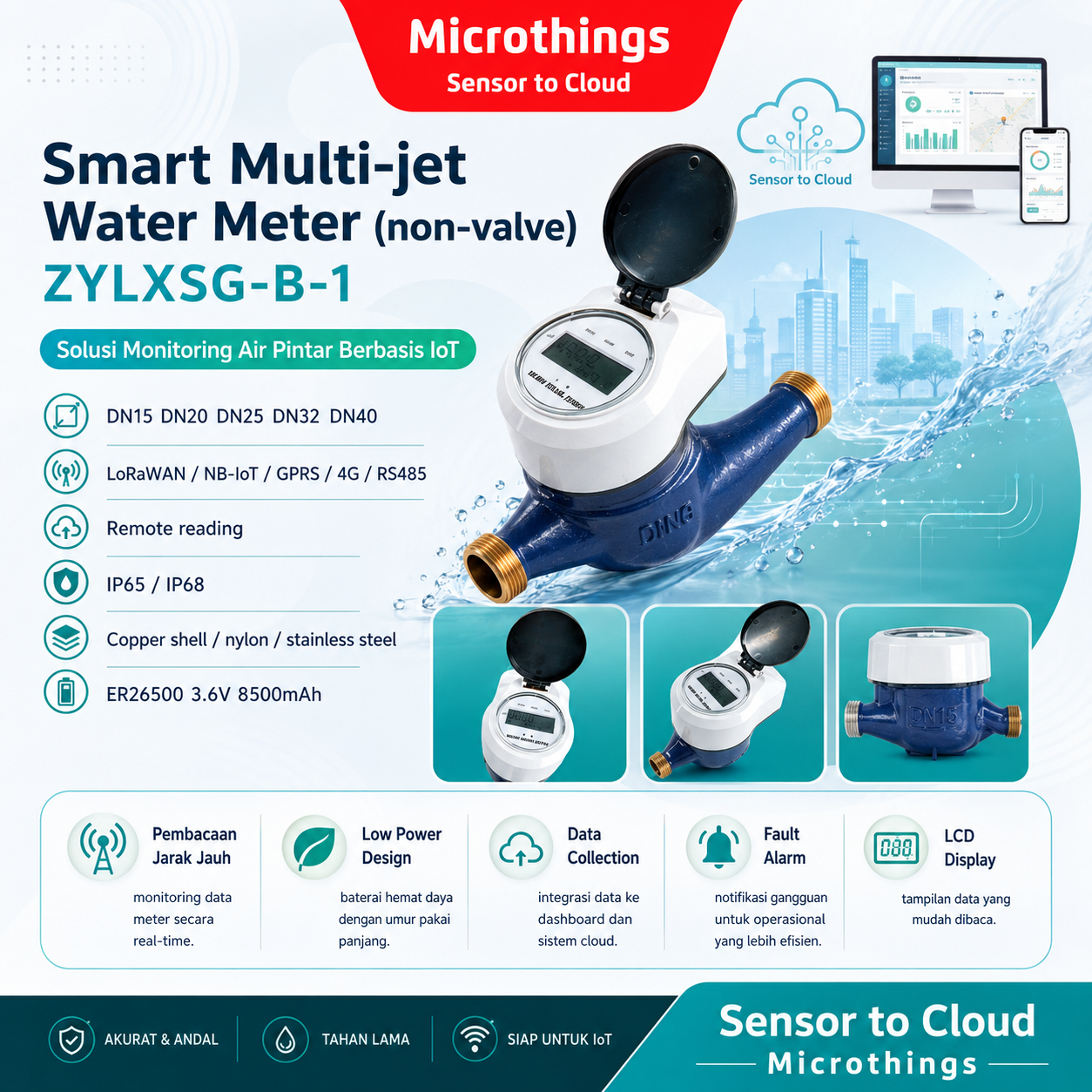

Smart Multi jet Water Meter Non Valve adalah meter air pintar yang memiliki modul komunikasi jarak jauh terintegrasi untuk mendukung sistem pembacaan meter otomatis. Berbeda dengan tipe valve-controlled, model ini tidak dilengkapi kontrol katup, sehingga lebih cocok untuk kebutuhan monitoring konsumsi air, pencatatan data, pelaporan aktif, dan integrasi billing tanpa fungsi buka/tutup aliran secara remote.
Produk ini bekerja menggunakan prinsip multi-jet, yaitu air mengalir secara tangensial dari inlet meter dan menggerakkan impeller. Putaran impeller kemudian dicatat secara kontinu melalui mekanisme gear reduction untuk menghitung volume air kumulatif yang melewati meter.

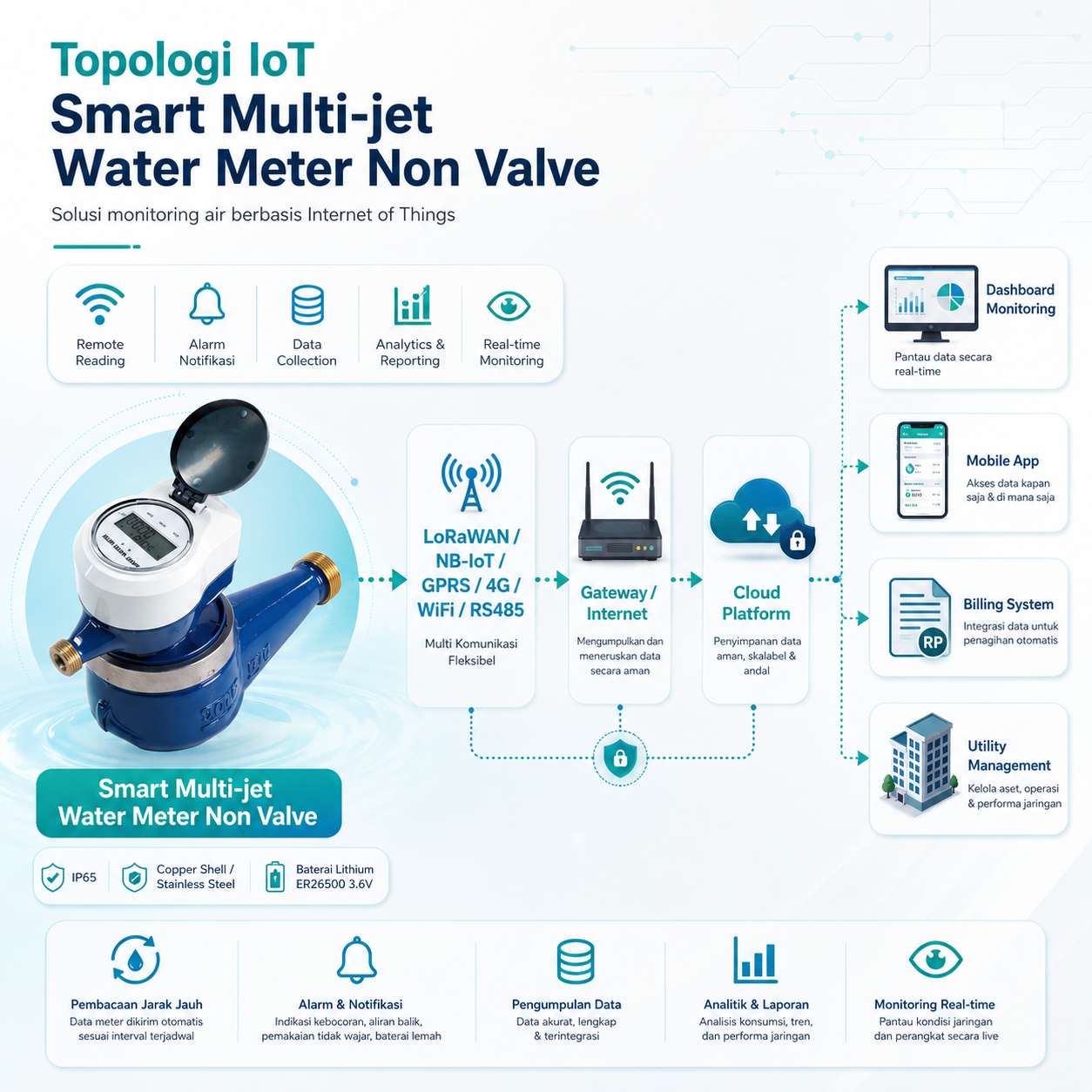

Dengan dukungan komunikasi LoRaWAN, NB-IoT, GPRS, 4G, WiFi, dan RS485, data meter dapat dikirim ke sistem pusat, gateway, server, atau platform cloud seperti METERIN. Melalui platform tersebut, pengguna dapat memantau konsumsi air, melihat histori pemakaian, menerima alarm gangguan, membuat laporan, dan melakukan integrasi dengan sistem billing atau sistem operasional lainnya.

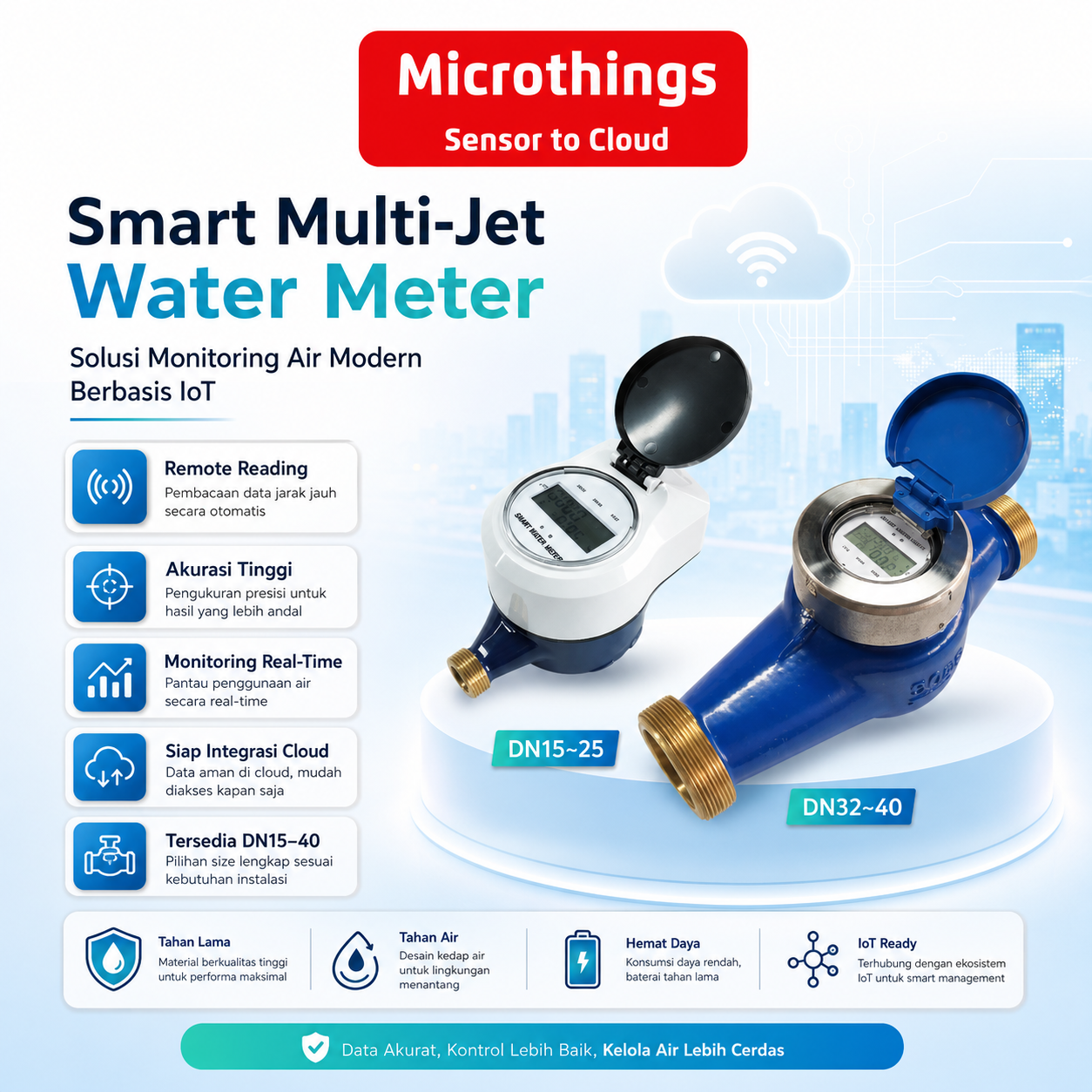

Produk ini tersedia dalam dua desain fisik utama, yaitu ukuran DN15 sampai DN25 untuk aplikasi residential dan ukuran DN32 sampai DN40 untuk aplikasi debit lebih besar seperti gedung, kawasan, dan utilitas.
Fitur Utama
Smart Multi-jet Non-Valve
Meter air pintar berbasis multi-jet tanpa kontrol katup, cocok untuk monitoring konsumsi dan pembacaan jarak jauh.
Remote Reading
Mendukung pembacaan meter air secara otomatis tanpa perlu kunjungan manual ke lokasi pelanggan.
Multi Communication
Mendukung komunikasi LoRaWAN, NB-IoT, GPRS, 4G, WiFi, dan RS485 untuk fleksibilitas integrasi sistem.
Data Collection
Dapat mengumpulkan dan mengirim data konsumsi air secara berkala ke sistem pusat atau cloud.
Active Reporting
Meter dapat melakukan pengiriman data aktif sesuai konfigurasi interval pelaporan.
Fault Alarm
Dilengkapi fungsi alarm gangguan untuk membantu mendeteksi masalah perangkat atau kondisi abnormal.
LCD 8-bit Display
Tampilan LCD 8-bit memudahkan pembacaan data meter secara lokal.
Low Power Design
Menggunakan desain konsumsi daya rendah untuk mendukung masa pakai baterai yang lebih panjang.
Battery 3.6V 8500mAh
Menggunakan baterai lithium ER26500 3.6V 8500mAh untuk mendukung operasional jangka panjang.
Masa Pakai Lebih dari 6 Tahun
Service life lebih dari 6 tahun, bergantung pada jenis komunikasi, kondisi jaringan, dan interval pengiriman data.
Proteksi IP65 / IP68
Didesain tahan air dan debu, cocok untuk kondisi instalasi lapangan.
Material Fleksibel
Tersedia pilihan material copper shell, nylon, dan stainless steel sesuai kebutuhan proyek.
Siap Integrasi METERIN
Dapat dihubungkan ke platform METERIN untuk dashboard monitoring, laporan konsumsi, alarm, analitik, dan billing.
Technical Spesifikasi
Spesifikasi Umum Produk
| Parameter | Spesifikasi | Keterangan |
|---|---|---|
| Nama Produk | Smart Multi-jet Water Meter ZYLXSG-B-1 | Meter air pintar non-valve |
| Tipe Meter | Multi-jet Water Meter | Prinsip kerja menggunakan impeller multi-jet |
| Sistem Valve | Non-valve | Tanpa kontrol katup |
| Ukuran Nominal | DN15, DN20, DN25, DN32, DN40 | Untuk residential, gedung, utilitas, dan kawasan |
| Komunikasi | LoRaWAN, NB-IoT, GPRS, 4G, WiFi, RS485 | Mendukung remote reading dan integrasi IoT |
| Fungsi Utama | Remote reading | Pembacaan meter jarak jauh |
| Data System | Data collection dan active reporting | Pengumpulan dan pengiriman data otomatis |
| Alarm | Fault alarm | Alarm gangguan perangkat atau sistem |
| Display | LCD 8-bit | Tampilan lokal pada meter |
| Display Range | 0 sampai 99999.999 m³ | Rentang tampilan pemakaian air |
| Power Supply | 3.6V | Baterai lithium |
| Battery Type | ER26500 3.6V 8500mAh | Baterai berkapasitas tinggi |
| Estimasi Masa Pakai | Lebih dari 6 tahun | Bergantung konfigurasi komunikasi dan interval data |
| Protection Level | IP65 / IP68 | Perlindungan air dan debu |
| Material | Copper shell / nylon / stainless steel | Disesuaikan dengan kebutuhan proyek |
| Working Pressure | ≤ 1.6 MPa | Tekanan kerja maksimum |
| Working Water Temperature | 0 sampai 30°C | Untuk aplikasi air dingin |
| Accuracy Class | Class B | Kelas akurasi meter |
| Platform Monitoring | METERIN Cloud Platform | Dashboard, billing, alarm, dan analitik |
Parameter Aliran
| Parameter | Unit | DN15 | DN20 | DN25 | DN32 | DN40 |
|---|---|---|---|---|---|---|
| Minimum Flow Q1 | m³/h | 0.031 | 0.05 | 0.079 | 0.125 | 0.2 |
| Boundary Flow Q2 | m³/h | 0.05 | 0.08 | 0.126 | 0.2 | 0.32 |
| Normal Flow Q3 | m³/h | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
| Overload Flow Q4 | m³/h | 3.125 | 5 | 7.875 | 12.5 | 20.0 |
| Range Ratio | Q3/Q1 | R80 / R100 Optional | R80 / R100 Optional | R80 / R100 Optional | R80 / R100 Optional | R80 / R100 Optional |
| Maximum Allowable Error | Q3 ±2%, Q2 ±2%, Q1 ±5% | Q3 ±2%, Q2 ±2%, Q1 ±5% | Q3 ±2%, Q2 ±2%, Q1 ±5% | Q3 ±2%, Q2 ±2%, Q1 ±5% | Q3 ±2%, Q2 ±2%, Q1 ±5% | |
| Accuracy Class | Class B | Class B | Class B | Class B | Class B |
Spesifikasi Operasional
| Parameter | Spesifikasi |
|---|---|
| Working Pressure | ≤ 1.6 MPa |
| Protection Level | IP65 / IP68 |
| Working Water Temperature | 0 sampai 30°C |
| Communication | LoRaWAN / NB-IoT / GPRS / 4G / WiFi / RS485 |
| LCD Display | LCD 8-bit |
| Display Range | 0 sampai 99999.999 m³ |
| Power Supply | 3.6V |
| Battery Capacity | ER26500 3.6V 8500mAh |
| Service Life | Lebih dari 6 tahun, tergantung penggunaan |

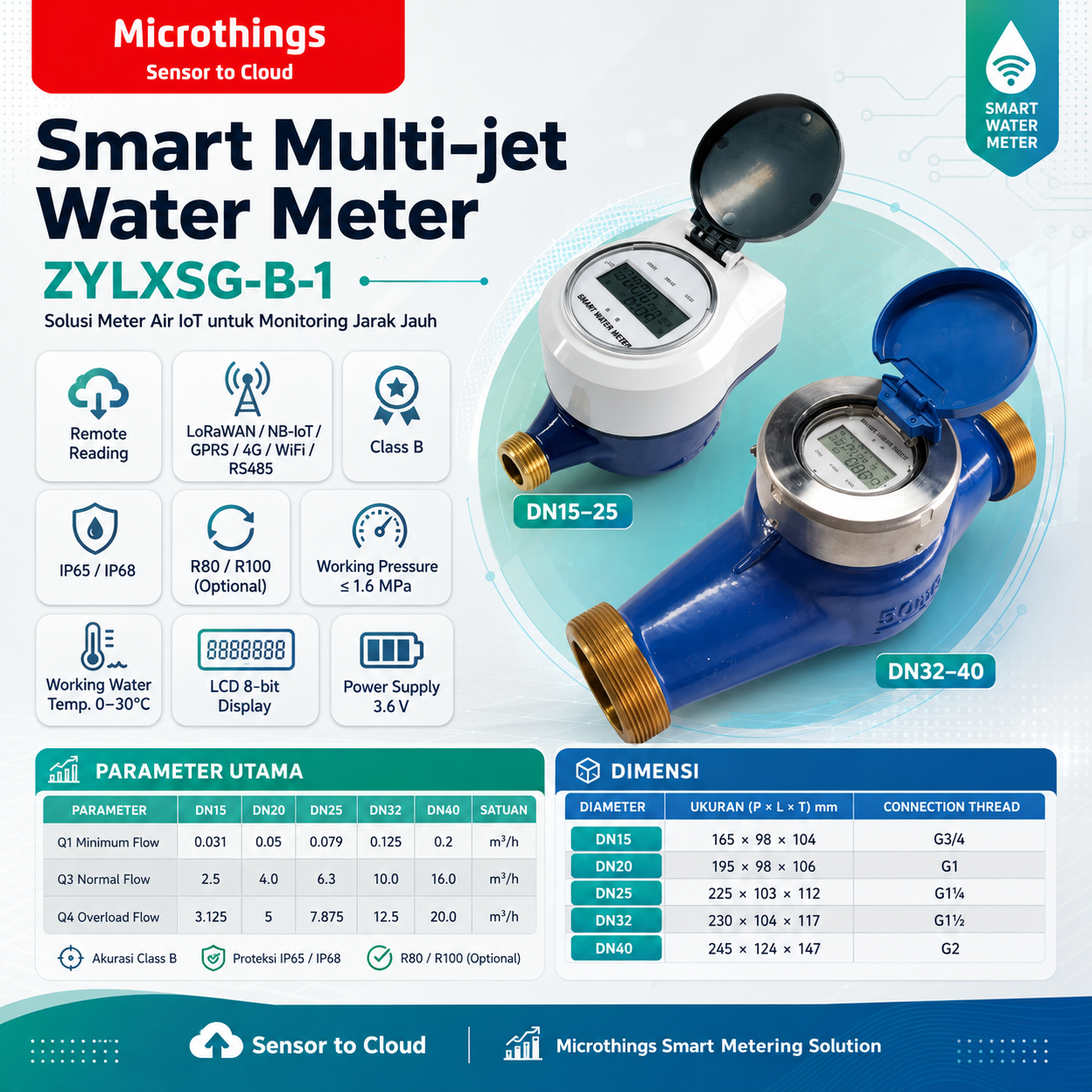

Dimensi Produk
| Diameter | L | W | H | Connection Thread |
|---|---|---|---|---|
| DN15 | 165 mm | 98 mm | 104 mm | G3/4 |
| DN20 | 195 mm | 98 mm | 106 mm | G1 |
| DN25 | 225 mm | 103 mm | 112 mm | G1 1/4 |
| DN32 | 230 mm | 104 mm | 117 mm | G1 1/2 |
| DN40 | 245 mm | 124 mm | 147 mm | G2 |
Prinsip Kerja
| Tahap | Proses | Keterangan |
|---|---|---|
| 1 | Air masuk dari inlet meter | Aliran air masuk ke ruang ukur |
| 2 | Air mengalir secara tangensial | Aliran menabrak impeller |
| 3 | Impeller berputar | Putaran mewakili volume air yang mengalir |
| 4 | Gear reduction mencatat putaran | Mekanisme internal menghitung volume kumulatif |
| 5 | Data ditampilkan di LCD | Pembacaan dapat dilihat langsung di meter |
| 6 | Modul komunikasi mengirim data | Data dikirim melalui LoRaWAN, NB-IoT, GPRS, 4G, WiFi, atau RS485 |
| 7 | Data masuk ke platform monitoring | Data dapat dipantau melalui dashboard cloud |
Manfaat dan Aplikasi
Manfaat Utama
Mengurangi Pembacaan Manual
Data meter dapat dikirim otomatis ke sistem pusat, sehingga mengurangi kebutuhan pencatatan manual oleh petugas.
Monitoring Konsumsi Lebih Cepat
Pengguna dapat memantau penggunaan air secara berkala melalui dashboard atau sistem monitoring.
Mendukung Billing Digital
Data konsumsi dapat digunakan untuk integrasi billing pelanggan secara lebih akurat dan efisien.
Fleksibel untuk Banyak Jaringan
Dukungan LoRaWAN, NB-IoT, GPRS, 4G, WiFi, dan RS485 memudahkan implementasi pada berbagai kondisi lokasi.
Hemat Energi
Desain low power dan baterai 8500mAh mendukung penggunaan jangka panjang.
Cocok untuk Area Residential dan Komersial
Ukuran DN15 sampai DN40 membuat produk ini sesuai untuk rumah, apartemen, perumahan, gedung, dan kawasan.
Alarm Gangguan Lebih Cepat
Fitur fault alarm membantu operator mengetahui kondisi abnormal atau potensi gangguan perangkat.
Siap Digitalisasi Utilitas Air
Meter dapat menjadi bagian dari sistem smart water monitoring untuk PDAM, pengelola gedung, kawasan industri, dan smart city.

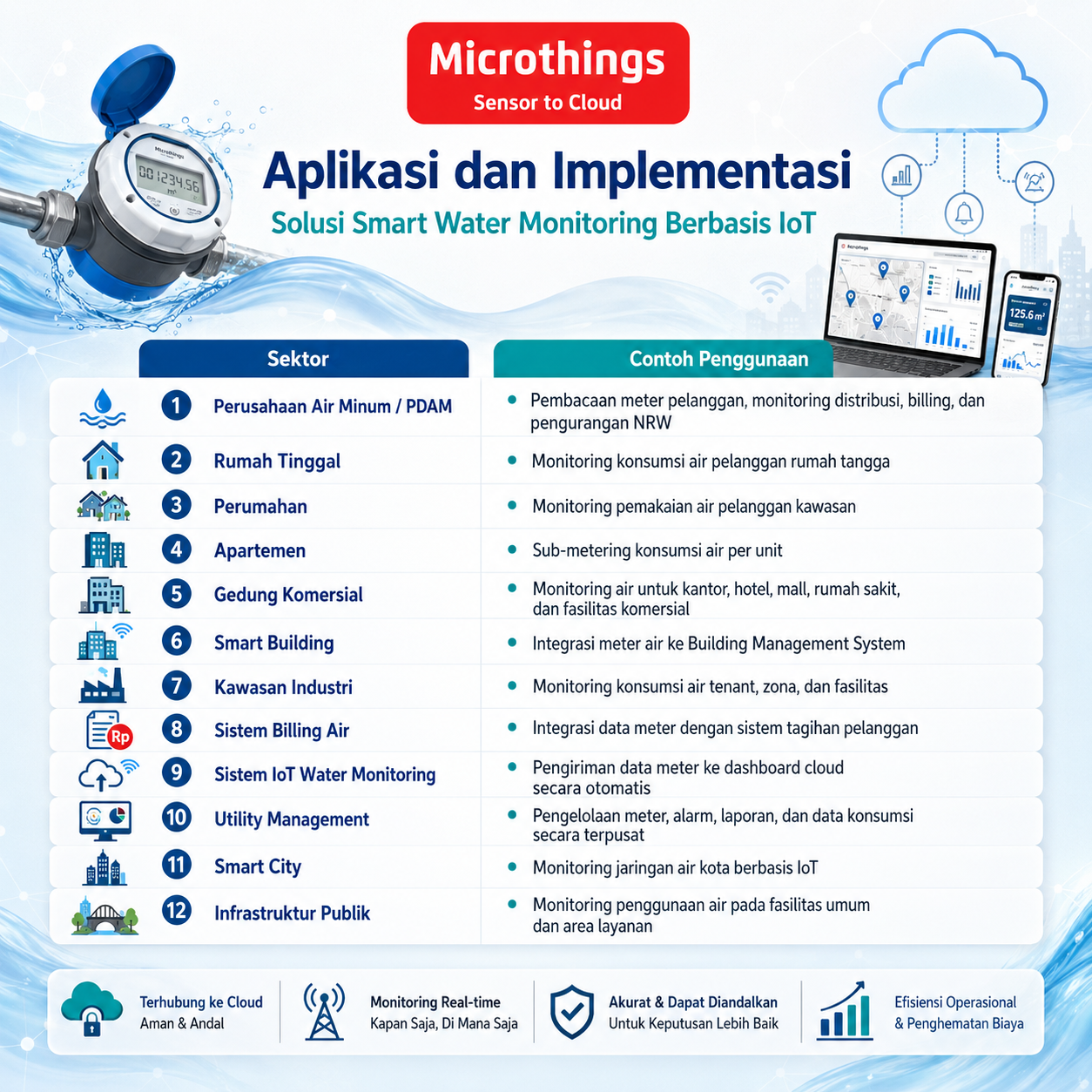

Aplikasi Penggunaan
| Sektor | Contoh Penggunaan |
|---|---|
| Perusahaan Air Minum / PDAM | Pembacaan meter pelanggan, monitoring distribusi, billing, dan pengurangan NRW |
| Rumah Tinggal | Monitoring konsumsi air pelanggan rumah tangga |
| Perumahan | Monitoring pemakaian air pelanggan kawasan |
| Apartemen | Sub-metering konsumsi air per unit |
| Gedung Komersial | Monitoring air untuk kantor, hotel, mall, rumah sakit, dan fasilitas komersial |
| Smart Building | Integrasi meter air ke Building Management System |
| Kawasan Industri | Monitoring konsumsi air tenant, zona, dan fasilitas |
| Sistem Billing Air | Integrasi data meter dengan sistem tagihan pelanggan |
| Sistem IoT Water Monitoring | Pengiriman data meter ke dashboard cloud secara otomatis |
| Utility Management | Pengelolaan meter, alarm, laporan, dan data konsumsi secara terpusat |
| Smart City | Monitoring jaringan air kota berbasis IoT |
| Infrastruktur Publik | Monitoring penggunaan air pada fasilitas umum dan area layanan |
Standard Paket
Paket Basic Smart Meter
| Komponen | Keterangan |
|---|---|
| ZYLXSG-B-1 Smart Multi-jet Water Meter | Meter air pintar non-valve |
| LCD Display | Tampilan lokal 8-bit |
| Battery Pack | ER26500 3.6V 8500mAh |
| Protection Housing | IP65 / IP68 |
| Manual Produk | Panduan pemasangan dan penggunaan |
| Pilihan Ukuran | DN15, DN20, DN25, DN32, DN40 |
Paket AMR / Remote Reading
| Komponen | Keterangan |
|---|---|
| Smart Multi-jet Water Meter | Meter utama |
| Communication Module | LoRaWAN, NB-IoT, GPRS, 4G, WiFi, atau RS485 |
| Remote Reading Function | Pembacaan meter jarak jauh |
| Data Collection | Pengumpulan data konsumsi air |
| Active Reporting | Pengiriman data otomatis ke sistem pusat |
| Fault Alarm | Alarm gangguan perangkat |
| Technical Support | Setup dan pengujian koneksi |
Paket Smart Water Monitoring METERIN
| Komponen | Keterangan |
|---|---|
| ZYLXSG-B-1 Smart Water Meter | Perangkat lapangan |
| IoT Communication | LoRaWAN / NB-IoT / GPRS / 4G / WiFi / RS485 |
| METERIN Cloud Platform | Dashboard monitoring berbasis cloud |
| Web Dashboard | Monitoring konsumsi, status meter, grafik, dan laporan |
| Mobile Access | Akses data melalui smartphone |
| Data Logger | Penyimpanan data historis |
| Alarm dan Notifikasi | Peringatan fault alarm atau status abnormal |
| Billing Integration | Integrasi dengan sistem tagihan pelanggan |
| Analytics Report | Analisis konsumsi air dan laporan otomatis |
Paket Enterprise Utility
| Komponen | Keterangan |
|---|---|
| Multi-Meter Deployment | Implementasi banyak meter dalam satu sistem |
| Custom Dashboard | Tampilan dashboard sesuai kebutuhan PDAM atau utilitas |
| API Integration | Integrasi billing, ERP, SCADA, BMS, atau sistem internal |
| User Management | Hak akses admin, operator, dan pelanggan |
| Alarm Management | Pengelolaan alarm dan event perangkat |
| Maintenance Support | Dukungan teknis dan layanan purna jual |
| Project Deployment | Instalasi, konfigurasi, dan commissioning proyek |
