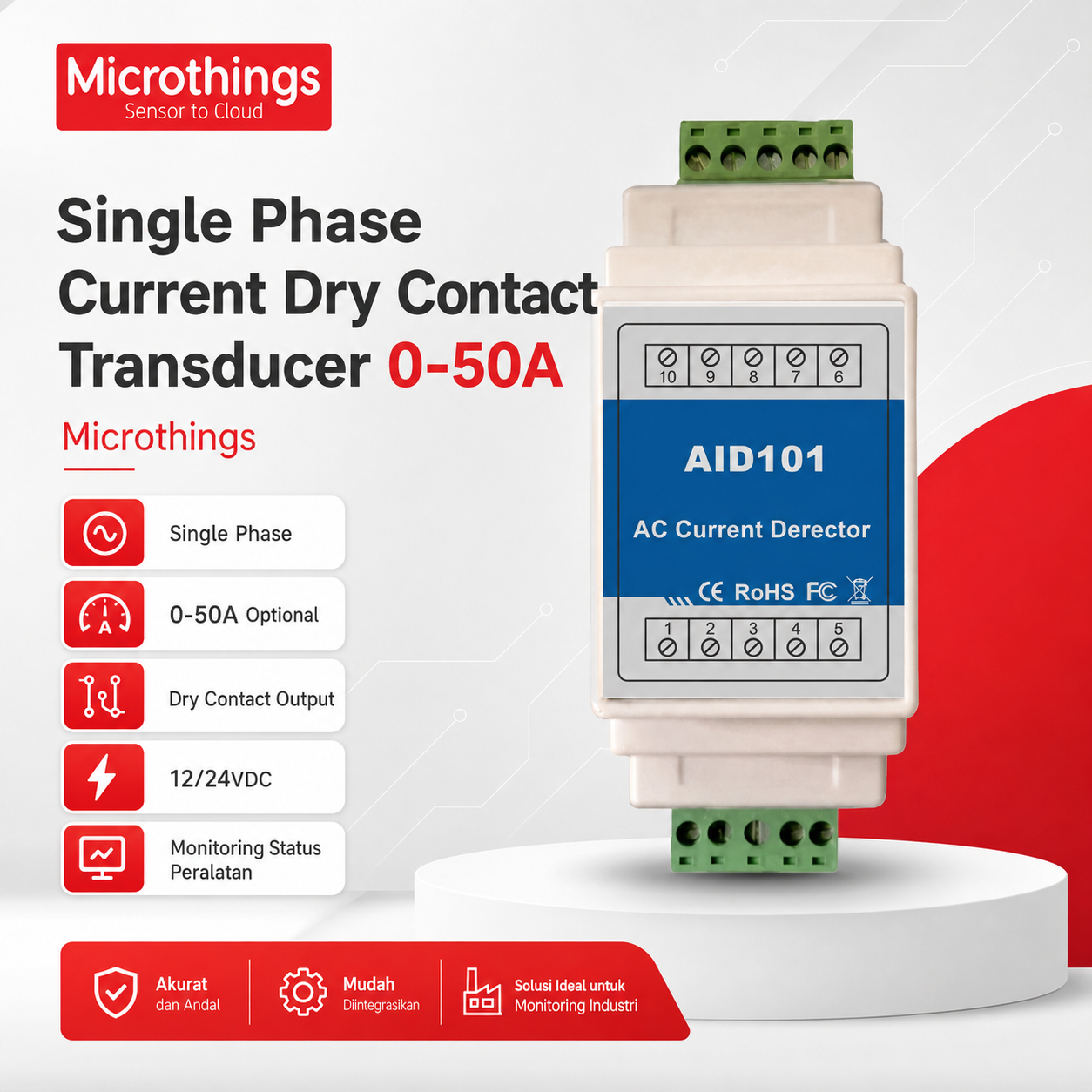

Single Phase Current Dry Contact Transducer untuk Monitoring Arus | Microthings

Single Phase Current Dry Contact Transducer adalah perangkat monitoring arus listrik satu fasa yang digunakan untuk mendeteksi keberadaan maupun perubahan arus pada suatu beban, kemudian menghasilkan sinyal output sebagai indikasi status peralatan.

Perangkat bekerja dengan membaca arus pada jalur listrik. Ketika nilai arus melewati threshold yang telah ditentukan, output relay dapat berubah kondisi sehingga dapat digunakan sebagai sinyal untuk PLC, alarm panel, controller, lampu indikator, atau sistem monitoring lainnya.

Selain relay dry contact, perangkat juga tersedia dengan opsi transistor open-collector output maupun 12/24V active output, sehingga lebih fleksibel untuk berbagai kebutuhan otomasi dan monitoring industri.

Single Phase Current Dry Contact Transducer tersedia dalam beberapa pilihan range arus, yaitu 0–5A, 10A, 20A, 30A, dan 50A, serta menggunakan catu daya 12VDC atau 24VDC. Produk ini cocok digunakan untuk memonitor status running motor, pompa, kipas, mesin, heater, dan berbagai peralatan listrik lainnya.

🔎 Apa itu Single Phase Current Dry Contact Transducer?

Single Phase Current Dry Contact Transducer adalah perangkat yang berfungsi membaca arus listrik satu fasa dan mengubah kondisi arus tersebut menjadi sinyal output untuk sistem monitoring atau kontrol.

Pada konfigurasi relay dry contact, perangkat tidak memberikan tegangan pada output relay. Kontak hanya berubah antara kondisi open dan closed sesuai nilai arus yang terdeteksi.

Sebagai contoh berdasarkan spesifikasi yang diberikan:

• Jika arus lebih dari 230 mA, relay aktif dan kontak terhubung.
• Jika arus kurang dari 200 mA, relay kembali tidak aktif dan kontak terbuka.

Nilai threshold tersebut dapat dikonfigurasi pada proses produksi sesuai permintaan pengguna.

Konsep ini sangat berguna untuk mengetahui apakah suatu mesin atau beban listrik benar-benar sedang bekerja. Sebagai contoh, PLC dapat menerima status running motor berdasarkan arus aktual, bukan hanya berdasarkan status output contactor.

Perangkat dapat digunakan dalam sistem seperti:

Beban Listrik → Current Transducer → Relay / Transistor Output → PLC / Controller / Alarm

Dengan pendekatan tersebut, status operasi peralatan dapat dimonitor secara lebih langsung berdasarkan konsumsi arus aktual.

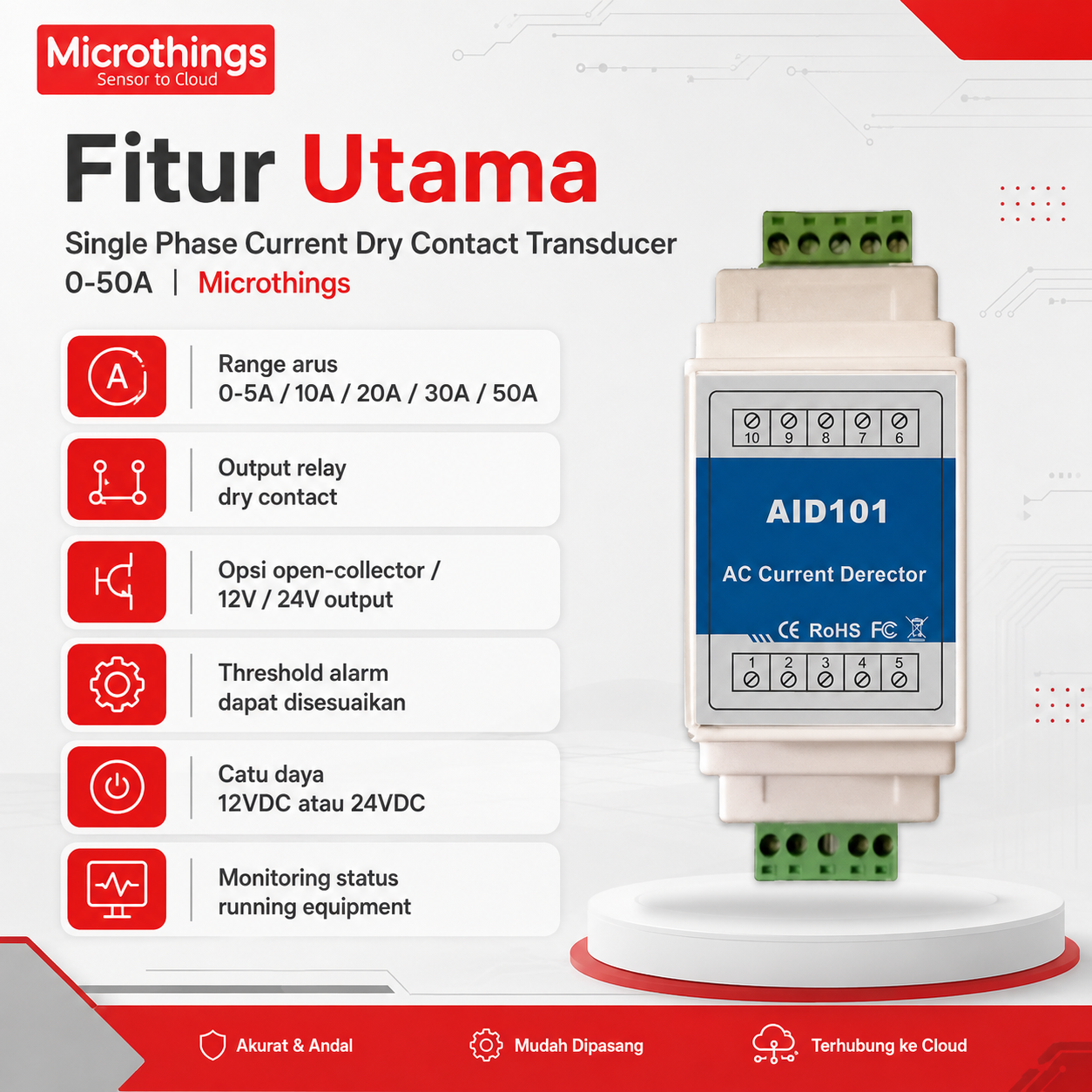

⭐ Fitur Utama Produk dan Solusi

1. Monitoring Arus Single Phase
   Dirancang untuk mendeteksi arus listrik pada sistem satu fasa sehingga cocok untuk pemantauan berbagai beban listrik.
2. Pilihan Range Arus Fleksibel
   Tersedia pilihan range 0–5A, 10A, 20A, 30A, hingga 50A untuk menyesuaikan kapasitas peralatan.
3. Relay Dry Contact Output
   Mendukung output relay berupa kontak kering sehingga mudah diintegrasikan dengan PLC, controller, maupun alarm panel.
4. Transistor Open-Collector Output
   Tersedia pilihan transistor open-collector untuk sistem kontrol elektronik dengan kebutuhan switching cepat dan sederhana.
5. Opsi Active Output 12/24V
   Selain relay dan transistor, tersedia opsi active output sesuai kebutuhan sistem.
6. Threshold Alarm Berdasarkan Arus
   Output dapat berubah secara otomatis ketika nilai arus melewati level yang telah ditentukan.
7. Threshold Dapat Disesuaikan
   Nilai threshold input dapat disetting dari pabrik berdasarkan kebutuhan pengguna.
8. Mendukung Monitoring Status Running Equipment
   Cocok untuk mengetahui apakah motor, pompa, fan, atau mesin benar-benar beroperasi berdasarkan arus aktual.
9. Relay Capacity AC250V / 1A
   Relay mampu menangani switching hingga AC250V/1A sesuai spesifikasi.
10. Relay Capacity DC30V / 1A
    Mendukung switching beban DC hingga DC30V/1A.
11. Open-Collector Output Capacity 30V / 50mA
    Pilihan transistor open-collector mendukung kapasitas hingga 30V/50mA.
12. Active Output Capacity 20mA
    Opsi active output memiliki kapasitas hingga 20mA.
13. Catu Daya 12VDC atau 24VDC
    Fleksibel untuk berbagai panel kontrol dan sistem otomasi industri.
14. Meningkatkan Akurasi Monitoring Equipment
    Status mesin dapat dideteksi berdasarkan konsumsi arus aktual, bukan hanya command dari controller.
15. Mudah Diintegrasikan ke Sistem Otomasi
    Output switching dapat diteruskan ke PLC, DCS, alarm system, relay logic, ataupun sistem monitoring.

⚙️ Technical Spesifikasi

Parameter	Spesifikasi
Product Name	Single Phase Current Dry Contact Transducer
Application	Monitoring arus dan status operasi peralatan
Electrical System	Single Phase
Current Range	0–5A / 10A / 20A / 30A / 50A optional
Main Output Option	Relay Dry Contact
Additional Output	Transistor Open-Collector
Active Output Option	12V / 24V Output
Default Alarm Threshold	Current >230mA: Relay Active
Reset Threshold	Current <200mA: Relay / Contact Open
Threshold Adjustment	Factory configurable sesuai kebutuhan pengguna
Relay Capacity AC	AC250V / 1A
Relay Capacity DC	DC30V / 1A
Open-Collector Capacity	30V / 50mA
Active Output Capacity	20mA
Working Power	12VDC atau 24VDC
Main Function	Equipment running status monitoring
Output Function	Alarm / Status / Switching indication

📌 Catatan Teknis

Spesifikasi yang tersedia belum mencantumkan beberapa parameter berikut:

• Nomor model produk
• Akurasi pengukuran
• Response time
• Diameter lubang current sensing
• Metode pemasangan
• Operating temperature
• Storage temperature
• Isolation voltage
• Dimensi produk
• Berat produk
• Sertifikasi
• Tingkat perlindungan IP

Parameter tersebut sebaiknya dikonfirmasi melalui datasheet resmi sebelum digunakan sebagai acuan engineering final.

🔄 Prinsip Kerja

Single Phase Current Dry Contact Transducer bekerja berdasarkan arus yang mengalir pada peralatan.

Contoh kondisi:

Arus >230mA → Relay Aktif → Contact Closed

Sedangkan:

Arus <200mA → Relay Tidak Aktif → Contact Open

Output tersebut kemudian dapat digunakan sebagai status digital pada PLC atau controller.

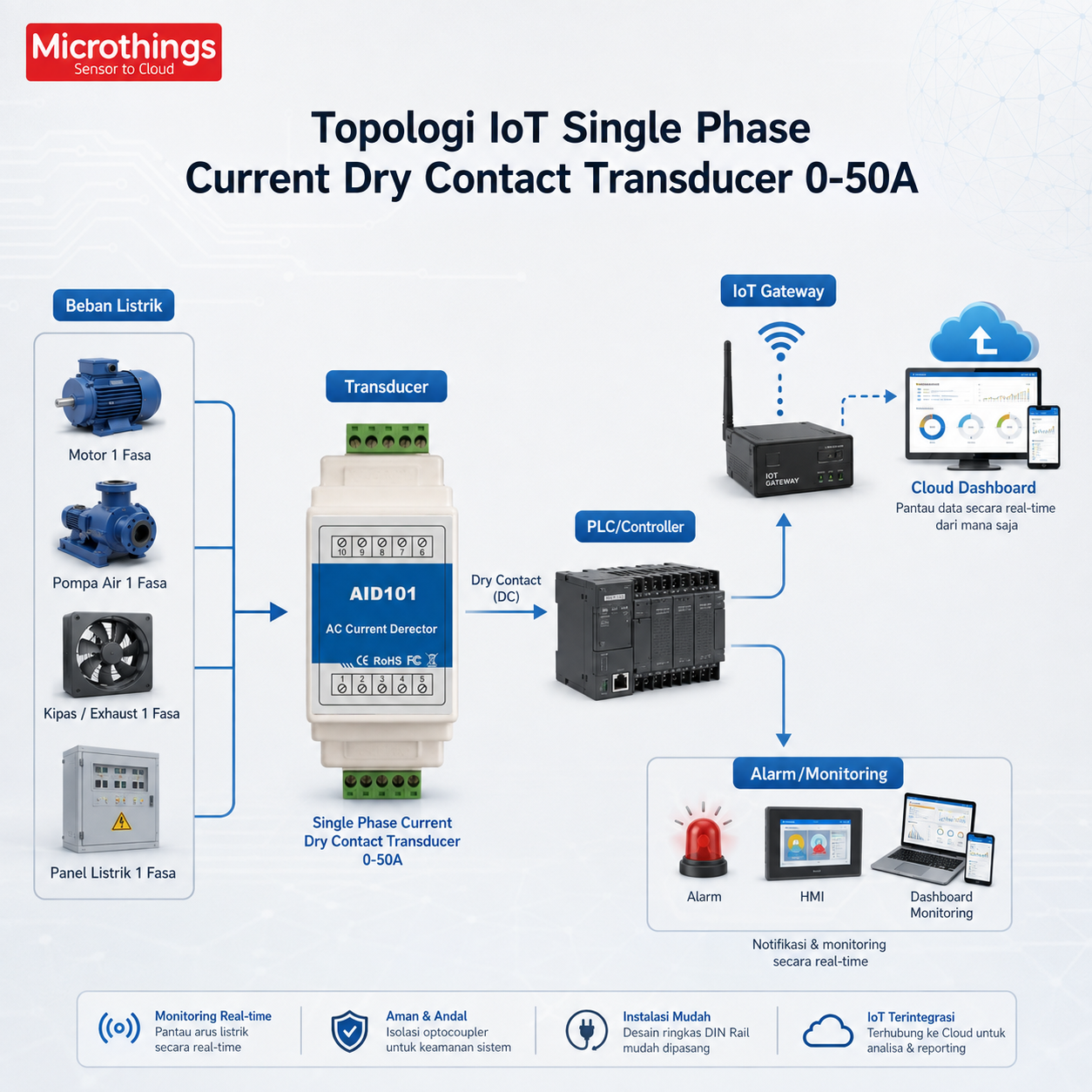

Contoh integrasi:

Motor / Pump → Current Transducer → Dry Contact → PLC → HMI / SCADA

Dengan konfigurasi tersebut, operator dapat mengetahui apakah peralatan benar-benar berjalan berdasarkan konsumsi arus aktual.

🛡️ Manfaat Penggunaan Single Phase Current Dry Contact Transducer

1. Mendeteksi Status Running Equipment
   Mengetahui apakah suatu peralatan benar-benar bekerja berdasarkan arus aktual.
2. Mengurangi False Running Status
   Sistem tidak hanya mengandalkan command ON dari PLC atau contactor.
3. Memudahkan Integrasi dengan PLC
   Output dry contact dapat langsung digunakan sebagai digital input pada sistem yang kompatibel.
4. Mendukung Preventive Maintenance
   Hilangnya arus saat command running dapat digunakan sebagai indikasi gangguan.
5. Mendeteksi Kondisi No-Load
   Jika arus turun di bawah threshold, sistem dapat mengetahui bahwa beban tidak sedang beroperasi.
6. Mendukung Alarm Otomatis
   Output dapat digunakan untuk memicu alarm ketika kondisi arus memenuhi logika tertentu.
7. Fleksibel untuk Berbagai Kapasitas Beban
   Range hingga 50A memberikan pilihan untuk berbagai jenis mesin.
8. Mendukung Beberapa Jenis Output
   Relay, transistor open-collector, dan active output memberikan fleksibilitas sistem.
9. Mengurangi Kompleksitas Wiring Monitoring
   Status running dapat diperoleh dari satu perangkat monitoring arus.
10. Meningkatkan Keandalan Sistem Otomasi
    Memberikan feedback nyata dari kondisi electrical load.

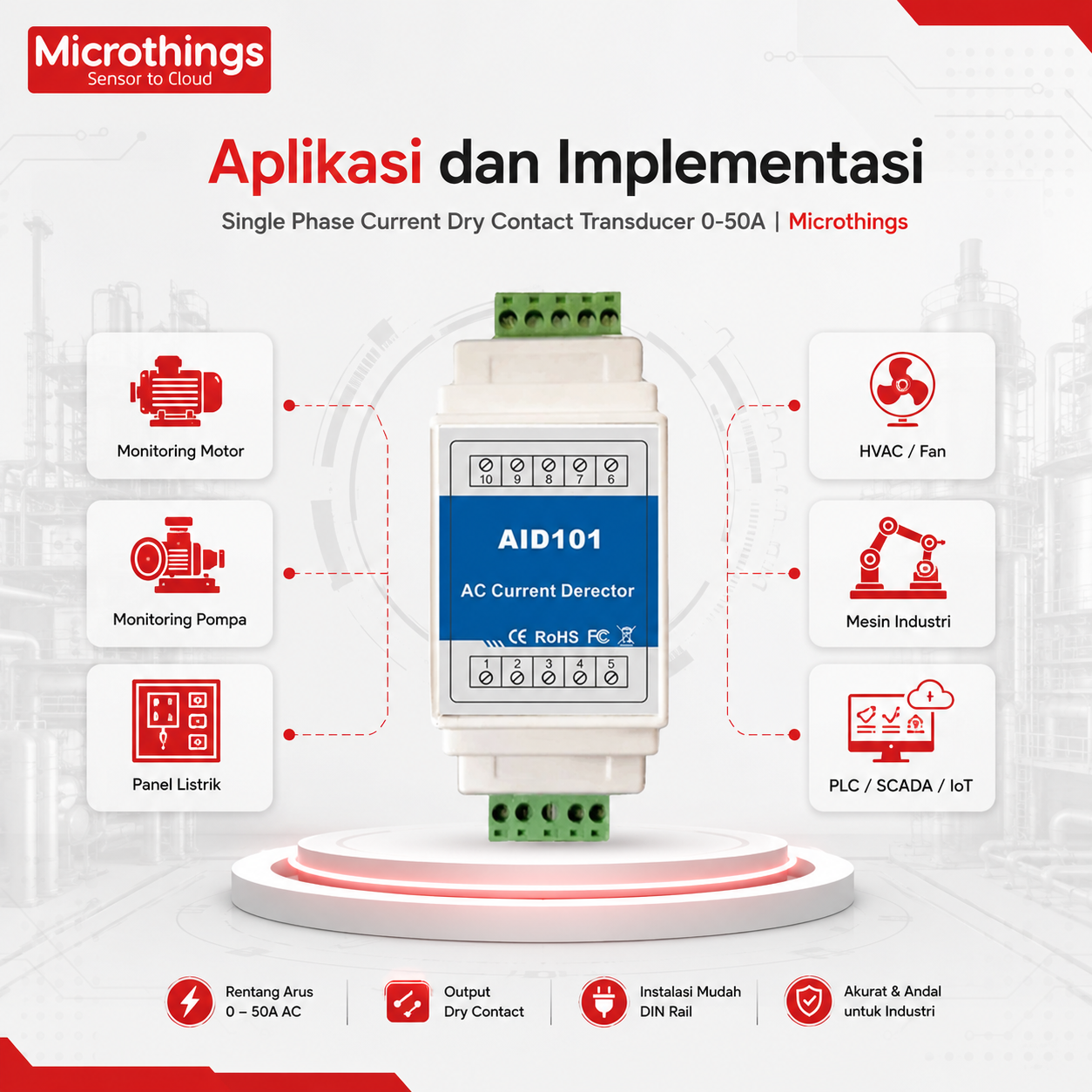

🏭 Aplikasi Single Phase Current Dry Contact Transducer

1. Motor Monitoring
   Mendeteksi status running motor berdasarkan arus aktual.
2. Pump Monitoring
   Mengetahui apakah pompa benar-benar bekerja setelah menerima perintah ON.
3. Fan dan Blower Monitoring
   Cocok untuk sistem HVAC maupun ventilasi industri.
4. Compressor Monitoring
   Memberikan feedback status operasi compressor.
5. Heater Monitoring
   Mendeteksi apakah heater benar-benar menarik arus listrik.
6. Conveyor System
   Digunakan untuk monitoring motor conveyor pada sistem produksi.
7. Industrial Machine Monitoring
   Membantu mendeteksi status ON/OFF mesin berdasarkan electrical consumption.
8. Building Automation System
   Cocok untuk monitoring berbagai beban single phase dalam gedung.
9. HVAC System
   Dapat digunakan untuk fan, exhaust, blower, dan peralatan HVAC lainnya.
10. Water Treatment System
    Membantu monitoring pompa dan peralatan electrical lainnya.
11. Panel Control
    Output dapat dimasukkan ke PLC atau alarm controller.
12. SCADA Monitoring
    Status relay dapat diteruskan melalui PLC ke sistem SCADA.
13. Energy Management System
    Dapat membantu memberikan status aktif atau tidak aktif suatu beban.
14. Equipment Failure Detection
    Kondisi command ON tetapi tidak ada arus dapat digunakan sebagai indikasi masalah peralatan.
15. Industrial IoT Monitoring
    Output status dapat diteruskan melalui controller atau IoT gateway menuju platform cloud.

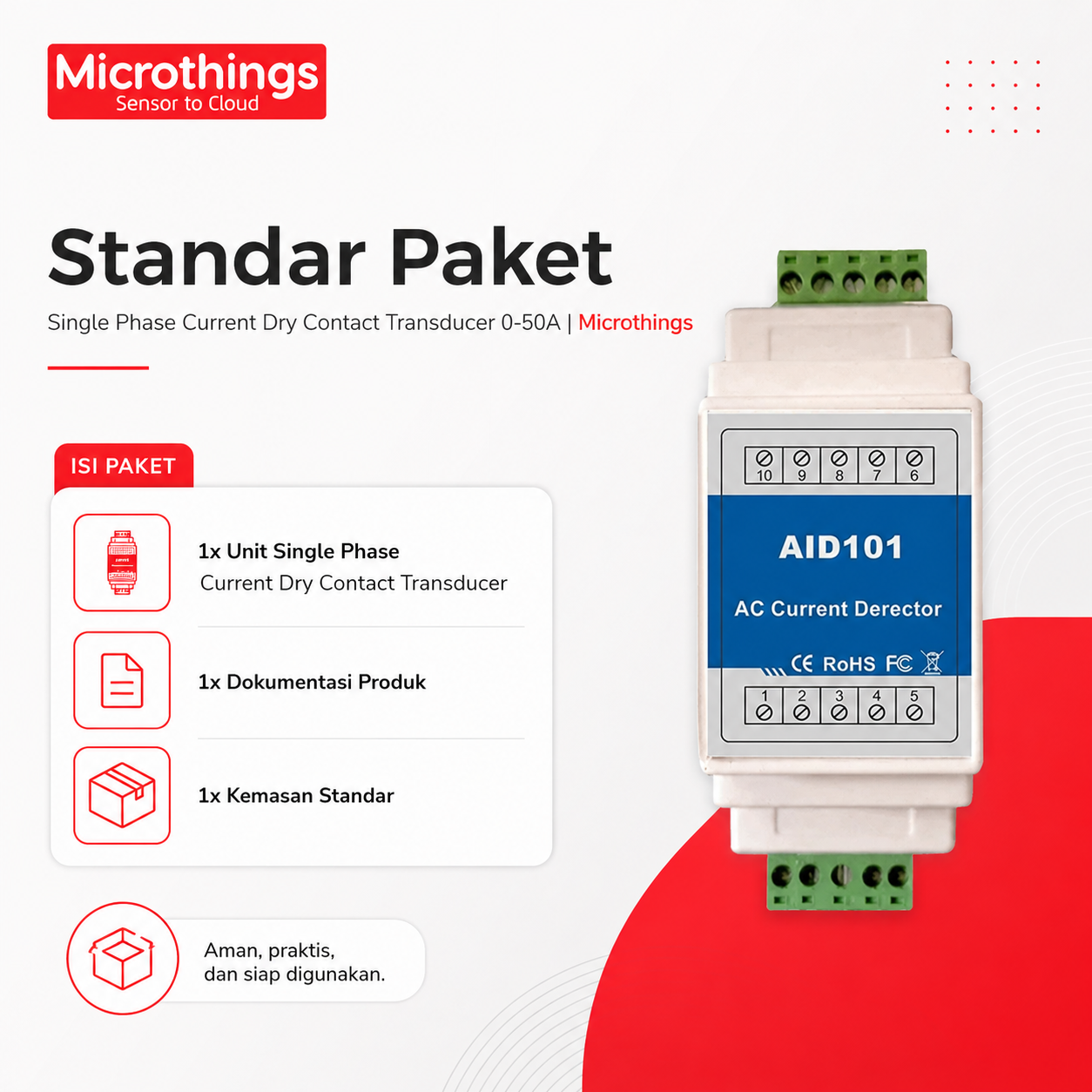

📦 Standar Paket

Informasi sumber belum mencantumkan packing list resmi secara rinci.

Untuk sementara, informasi paket yang aman ditampilkan adalah:

• 1 × Single Phase Current Dry Contact Transducer
• 1 × Kemasan Standar Produk

Komponen berikut belum dikonfirmasi:

• User manual
• Terminal connector
• Kabel
• Power supply
• Mounting accessories
• DIN Rail
• Current sensing accessories

Isi paket final sebaiknya dikonfirmasi kepada pemasok sebelum digunakan sebagai informasi katalog resmi.
