Open Channel Flow Meter

Availability:

10 in stock


Pengukur aliran saluran terbuka ultrasonik digunakan bersama dengan palung bendungan, untuk mengukur aliran air saluran terbuka. Terutama digunakan untuk mengukur instalasi pengolahan air limbah, saluran pembuangan limbah perusahaan dan lembaga, aliran limbah kota dan saluran irigasi lahan pertanian, dll. Karena pengukur perusahaan kami menggunakan ultrasonik melalui udara, ini merupakan metode pengukuran tanpa kontak. Jadi dalam kasus cairan lengket, korosif, dan korosif, alat ini memiliki keandalan yang lebih tinggi daripada bentuk pengukur lainnya.

Rp13,900,000

10 in stock

Pengukur aliran saluran terbuka ultrasonik digunakan bersama dengan palung bendungan, untuk mengukur aliran air saluran terbuka. Terutama digunakan untuk mengukur instalasi pengolahan air limbah, saluran pembuangan limbah perusahaan dan lembaga, aliran limbah kota dan saluran irigasi lahan pertanian, dll. Karena pengukur perusahaan kami menggunakan ultrasonik melalui udara, ini merupakan metode pengukuran tanpa kontak. Jadi dalam kasus cairan lengket, korosif, dan korosif, alat ini memiliki keandalan yang lebih tinggi daripada bentuk pengukur lainnya.

Main Technical parameters :

Function Split Type
Measure range0.1l/s~99999.99m 3 /h
Total flow4290000000.00m 3
Level measurement precision0.25%F.S. to 0.5%F.S.
Resolution3mm or 0.1%F.S.(take great)
Flow measurement precision1%~5%(depends on poling board type and weir’s precision)
DisplayEnglish backlit LCD: moment flow, accumulative flow, level measurement value, distance measurement value, analogvalue, environment temperature, echo state, alarmdisplay, algorithm select, etc.
Analog output4~20mA/750Ω load
Relay output4 channels AC 250V/ 8A or DC 30V/ 5A state programmable
Power supply220V AC+15% 50Hz
24VDC 120mA can be customized 12VDC power supply
Environment temperatureDisplay meter-20~+60℃,Transducer-20~+80℃
CommunicationRS485, RS232communication, MODBUS protocol (optional)
Protection gradeDisplay IP65, Transducer IP68
Transducer cableMax is 100 meters, with standard 10 meters
Transducer installationThreaded installation, flange installation, stents installation, instrument cases installation, etc

Catatan: Rangkaian transduser pengukur aliran saluran terbuka ultrasonik ini juga dapat disesuaikan dengan permintaan pelanggan: ketahanan terhadap tekanan tinggi dan suhu tinggi, lubang kecil, area buta kecil, dan spesifikasi khusus lainnya.

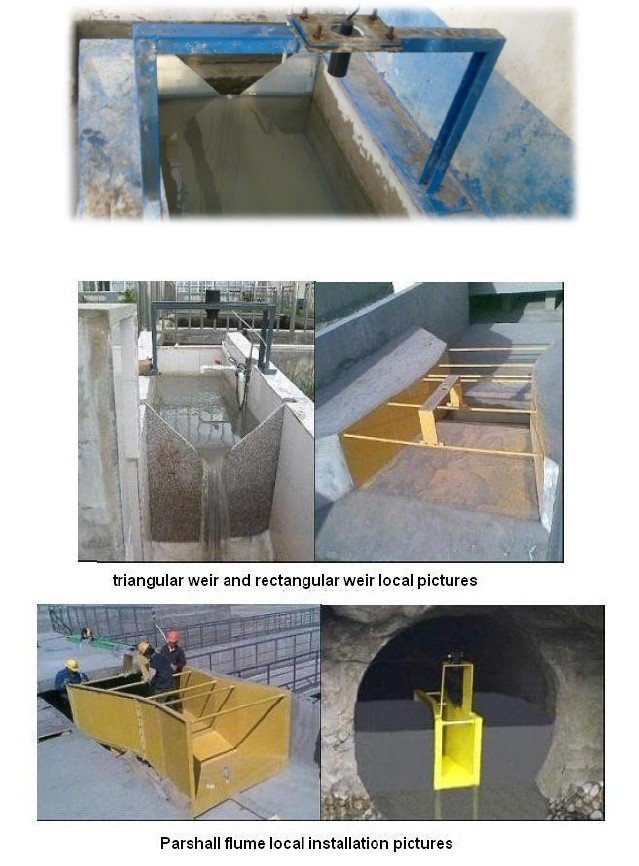

Instalasi :

Keunggulan
Mudah dibangun
Mudah menentukan aliran dengan persamaan yang tepat
Saluran Parshall menghasilkan seperempat kehilangan tekanan dari bendung yang dirancang untuk menangani rentang aliran yang sama
Saluran Parshall akurat dalam berbagai kondisi

Application :
Sewage pipes
Wastewater treatment plant
City sewer flow
Farmland irrigation channels

Noted : If Need Customized Please Contact Us

SKU: UFL9000 Category: Tag: Brand:
Weight2 kg
Dimensions10 × 10 × 10 cm

Technical Data
Pipe Size 15 mm ~6000 mm
Flow range : 0-±32m/s
Material : ABS or Teflon
Working temperature : -20~60℃
Flow output signal : 4~20mA 750Ω load ,Relay,RS485,RS232 Modbus
Supply voltage : 220V AC+15% 50Hz;24VDC 120mA (Lighting protection )
Accuracy : ±1%
Bline zone : 0.3m~0.5m

Advantages
Easy to construct
Simple to determine flow with proper equations
Parshall flumes produce one-fourth the head loss of a weir designed to handle the same flow range
Parshall flumes are accurate in a wide range of conditions
