HRF600S Radar Wave Flow Meter | Microthings

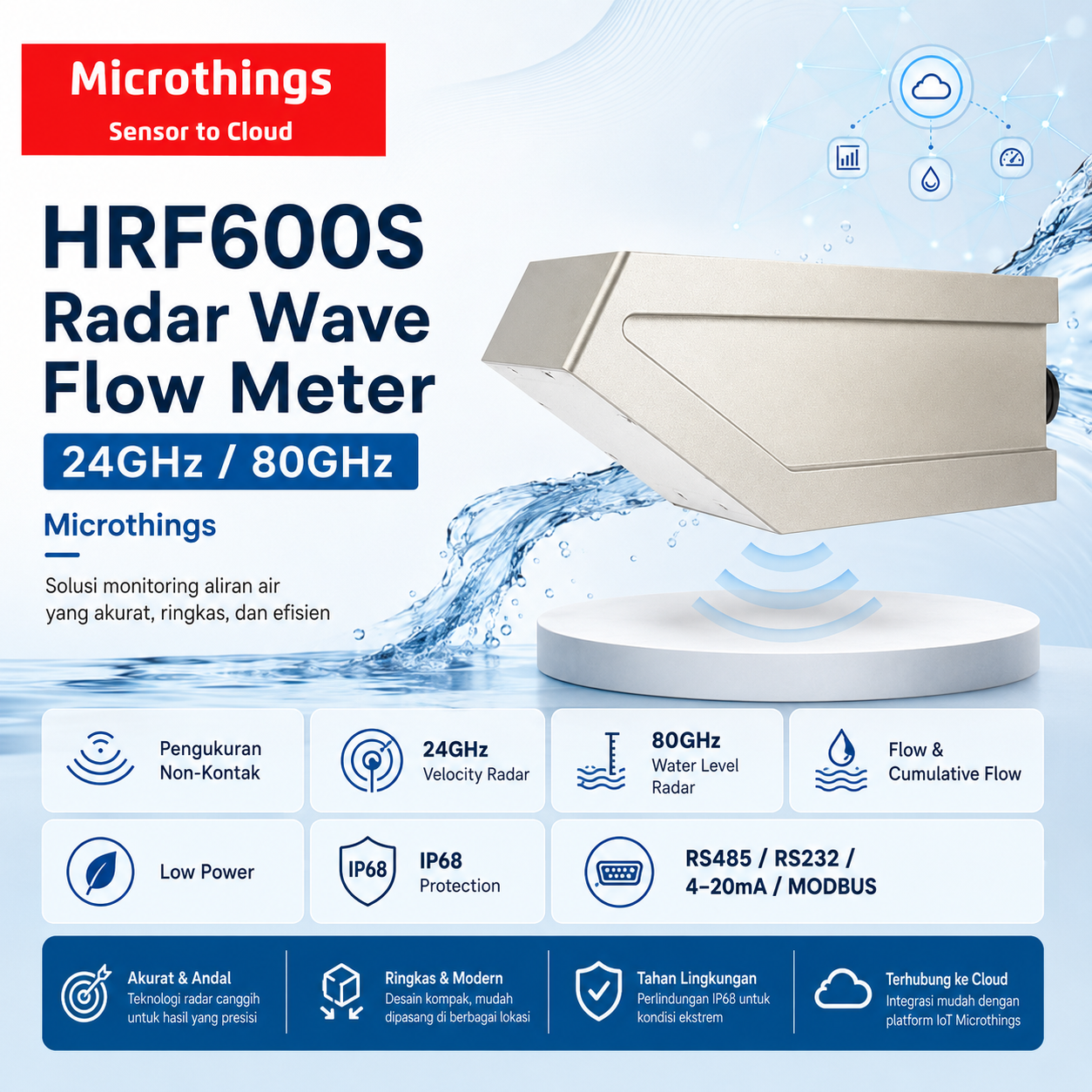

HRF600S Radar Wave Flow Meter adalah radar flow meter berukuran ringkas yang dirancang khusus untuk monitoring aliran pada open channel, kanal irigasi, serta jaringan pipa bawah tanah. Perangkat menggunakan teknologi microwave untuk mengukur kecepatan aliran dan ketinggian air secara non-contact, kemudian mengolah kedua parameter tersebut melalui software model dan algoritma internal untuk menghasilkan data flow dan cumulative flow pada suatu penampang.

HRF600S menggabungkan radar 24 GHz untuk velocity measurement dan radar 80 GHz untuk water level measurement. Desain low-power membuat perangkat sesuai untuk lokasi remote yang menggunakan solar power maupun battery power supply. Dengan IP68, operating temperature -35°C hingga +70°C, serta dukungan RS485, RS232, 4–20 mA dan MODBUS, HRF600S cocok untuk pengembangan sistem monitoring air, irigasi, drainase, dan infrastruktur water management berbasis IoT.

---

1. Deskripsi Produk

HRF600S Radar Wave Flow Meter dari Holykell merupakan compact radar flowmeter untuk mengukur water velocity, water level, flow, serta cumulative flow tanpa kontak langsung dengan air. Produk ini terutama ditujukan untuk open channel flow monitoring pada daerah irigasi dan underground pipe network.

Sistem pengukuran menggunakan dua frekuensi radar berbeda. Radar 24 GHz digunakan untuk mendeteksi kecepatan aliran, sedangkan radar 80 GHz digunakan untuk mengukur level air. Informasi velocity dan level kemudian dikombinasikan dengan parameter cross-section menggunakan software model serta algoritma internal untuk menghitung debit aliran.

HRF600S tersedia dalam dua versi utama:

HRF600S Standard Version untuk aplikasi pengukuran standar.

HRF600S-R RTU Version yang menambahkan kemampuan parameter adjustment melalui Bluetooth, wireless configuration dan maintenance menggunakan mobile phone, serta remote equipment upgrade.

---

2. Fitur Utama Product dan Solusi

1. Non-Contact Radar Measurement

HRF600S melakukan pengukuran tanpa sensor bersentuhan langsung dengan permukaan atau aliran air.

Solusi:
Mengurangi kontak perangkat dengan air, sedimentasi dan material lain sehingga membantu menyederhanakan instalasi dan maintenance.

2. Dual Radar 24 GHz dan 80 GHz

Perangkat menggunakan:

24 GHz Radar untuk velocity measurement.
80 GHz Radar untuk water level measurement.

Solusi:
Dua parameter utama dapat diperoleh oleh satu sistem untuk mendukung perhitungan flow pada cross-section.

3. Real-Time Flow dan Cumulative Flow Calculation

Built-in software model dan algorithm menggunakan data velocity, level dan cross-section untuk menghasilkan informasi flow serta cumulative flow.

Solusi:
Memudahkan operator melakukan monitoring debit tanpa membutuhkan perhitungan manual terpisah.

4. Velocity Range 0.03–20 m/s

Radar velocity memiliki measuring range hingga 40 m dengan velocity range 0.03–20 m/s.

Velocity measurement accuracy:

±0.01 m/s; ±2% F.S.

Solusi:
Mendukung monitoring aliran dengan variasi velocity yang luas pada kanal maupun jaringan drainase.

5. 80 GHz Water Level Measurement

Water level radar memiliki:

Frequency: 80 GHz
Measuring Range: 7 meter
Accuracy: ±2 mm, ±0.05% FS
Antenna Angle: 8°

Solusi:
Memberikan parameter water level yang dibutuhkan untuk perhitungan flow pada open channel.

6. Automatic Water Flow Direction Recognition

HRF600S memiliki fungsi automatic recognition of water flow direction serta built-in vertical angle correction.

Solusi:
Membantu sistem pengukuran menyesuaikan pembacaan berdasarkan arah aliran aktual.

7. Mendukung Berbagai Cross-Section

HRF600S dapat dikonfigurasi untuk beberapa bentuk penampang seperti:

Trapezoid
Round
U-shaped

Solusi:
Memungkinkan implementasi pada berbagai desain kanal, drainase dan struktur aliran air.

8. Low Power Consumption

Pada supply 12 VDC:

Working mode ≤35 mA
Standby mode ≤1 mA

Solusi:
Sangat mendukung aplikasi remote dengan keterbatasan power supply.

9. Solar dan Battery Power Friendly

Datasheet menyebut perangkat mendukung penggunaan solar atau battery power supply karena konsumsi daya yang rendah.

Solusi:
Mempermudah pemasangan pada lokasi irigasi, saluran air atau daerah terpencil yang tidak memiliki sumber listrik permanen.

10. Wide Operating Voltage

HRF600S dapat bekerja pada supply:

7–32 VDC.

Solusi:
Memberikan fleksibilitas integrasi dengan sistem DC, battery maupun sistem solar yang sesuai.

11. IP68 Protection

Produk memiliki rating proteksi:

IP68

dan lightning protection:

6 kV.

Solusi:
Mendukung penggunaan outdoor pada lingkungan monitoring air.

12. Flexible Communication

Data transmission yang tercantum meliputi:

RS485, RS232, 4–20 mA dan MODBUS.

Solusi:
Mempermudah integrasi ke RTU, PLC, data logger, IoT gateway maupun platform monitoring yang kompatibel.

13. HRF600S-R RTU Version

Versi HRF600S-R mendukung:

Bluetooth parameter adjustment
Wireless configuration melalui mobile phone
Wireless maintenance
Remote equipment upgrade

Solusi:
Mengurangi kebutuhan teknisi melakukan konfigurasi langsung pada perangkat di lokasi instalasi.

14. Software Configurable

Parameter dapat dikonfigurasi melalui software sesuai kondisi aplikasi yang sebenarnya.

Solusi:
Meningkatkan fleksibilitas perangkat ketika digunakan pada karakteristik kanal dan kondisi lapangan yang berbeda.

---

3. Technical Spesifikasi

General Specification

Radar Wave Velocity Meter

Radar Water Level Sensor

Data Transmission System

Dimensi Produk

Drawing mekanik pada halaman 3 datasheet menunjukkan dua jenis konstruksi sambungan, yaitu Plastic Joint Version dan Direct Outlet Version.

Dimensi di atas mengikuti drawing yang dicantumkan manufacturer dan sebaiknya tetap merujuk drawing resmi ketika digunakan untuk mechanical installation.

---

4. Manfaat dan Aplikasi

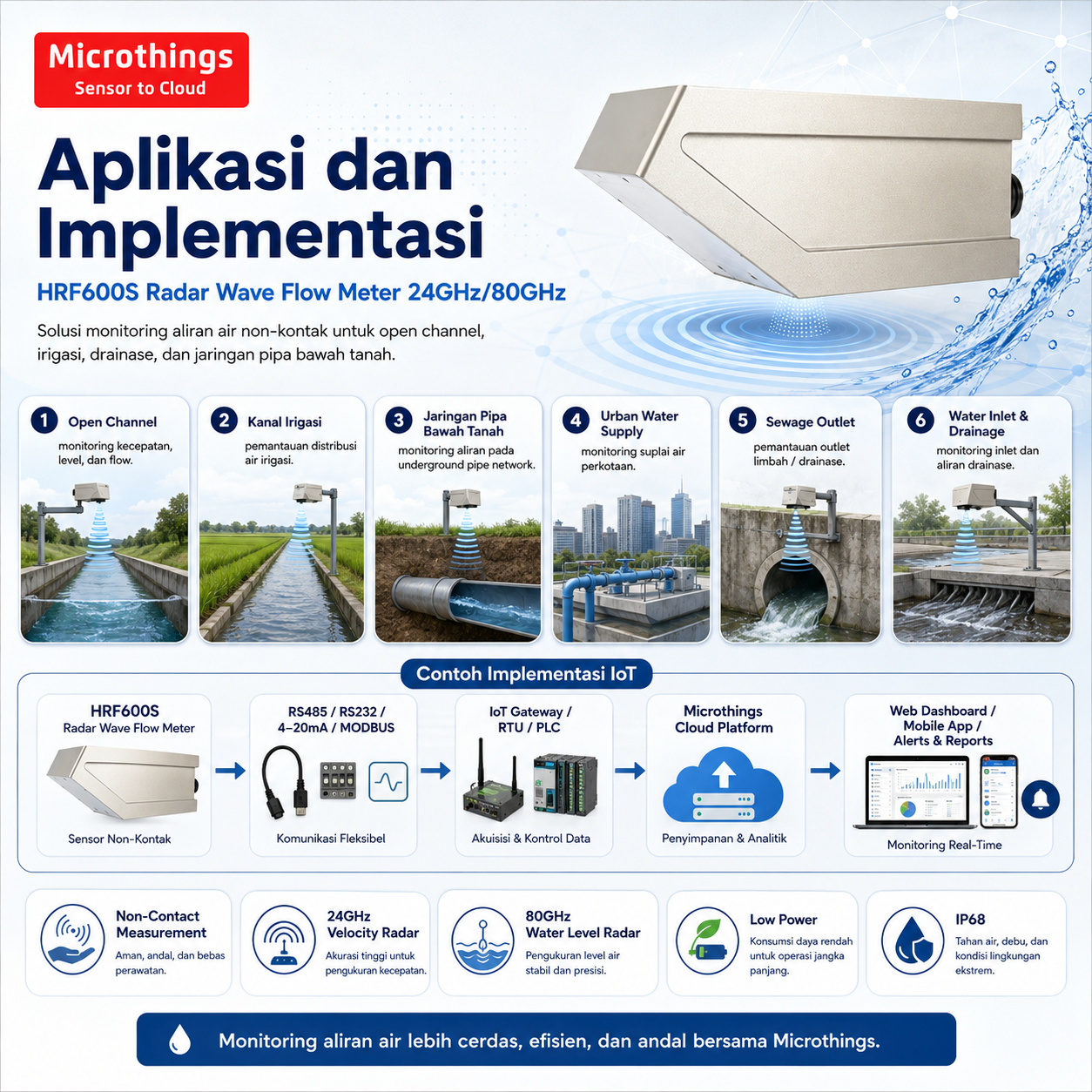

1. Open Channel Flow Monitoring

HRF600S dirancang khusus untuk mengukur velocity, water level dan flow pada open channels.

Manfaat:
Memberikan informasi aliran secara non-contact untuk mendukung pengelolaan saluran air.

2. Irrigation Canal Monitoring

Cocok untuk kanal irigasi dan sistem distribusi air pertanian.

Manfaat:
Membantu monitoring debit yang digunakan dalam pengelolaan dan distribusi air irigasi.

3. Underground Pipe Network Monitoring

HRF600S dapat digunakan pada jaringan pipa bawah tanah sesuai kondisi aplikasi yang memenuhi persyaratan pengukuran radar.

Manfaat:
Mendukung pemantauan aliran pada jaringan drainase maupun infrastruktur bawah tanah.

4. Urban Water Supply

Datasheet menyebut perangkat dapat digunakan sebagai auxiliary monitoring pada urban water supply.

Manfaat:
Membantu pengumpulan data aliran sebagai bagian dari sistem pengelolaan suplai air.

5. Sewage Outlet Monitoring

HRF600S dapat digunakan pada sewage outlet monitoring.

Manfaat:
Mendukung pengawasan flow dan water level pada saluran pembuangan atau pengolahan air.

6. Water Inlet Flow Monitoring

Digunakan untuk mengukur parameter flow pada saluran masuk air.

Manfaat:
Membantu operator mengetahui kondisi aliran masuk secara lebih sistematis.

7. Drainage Flow Monitoring

Sesuai untuk sistem drainase dan saluran pembuangan.

Manfaat:
Memberikan informasi velocity, water level dan flow untuk mendukung pengelolaan drainase.

8. Solar-Powered Remote Monitoring

Low power consumption memungkinkan HRF600S digunakan bersama solar atau battery power system.

Manfaat:
Ideal untuk instalasi remote yang tidak memiliki jaringan listrik tetap.

9. IoT Water Monitoring

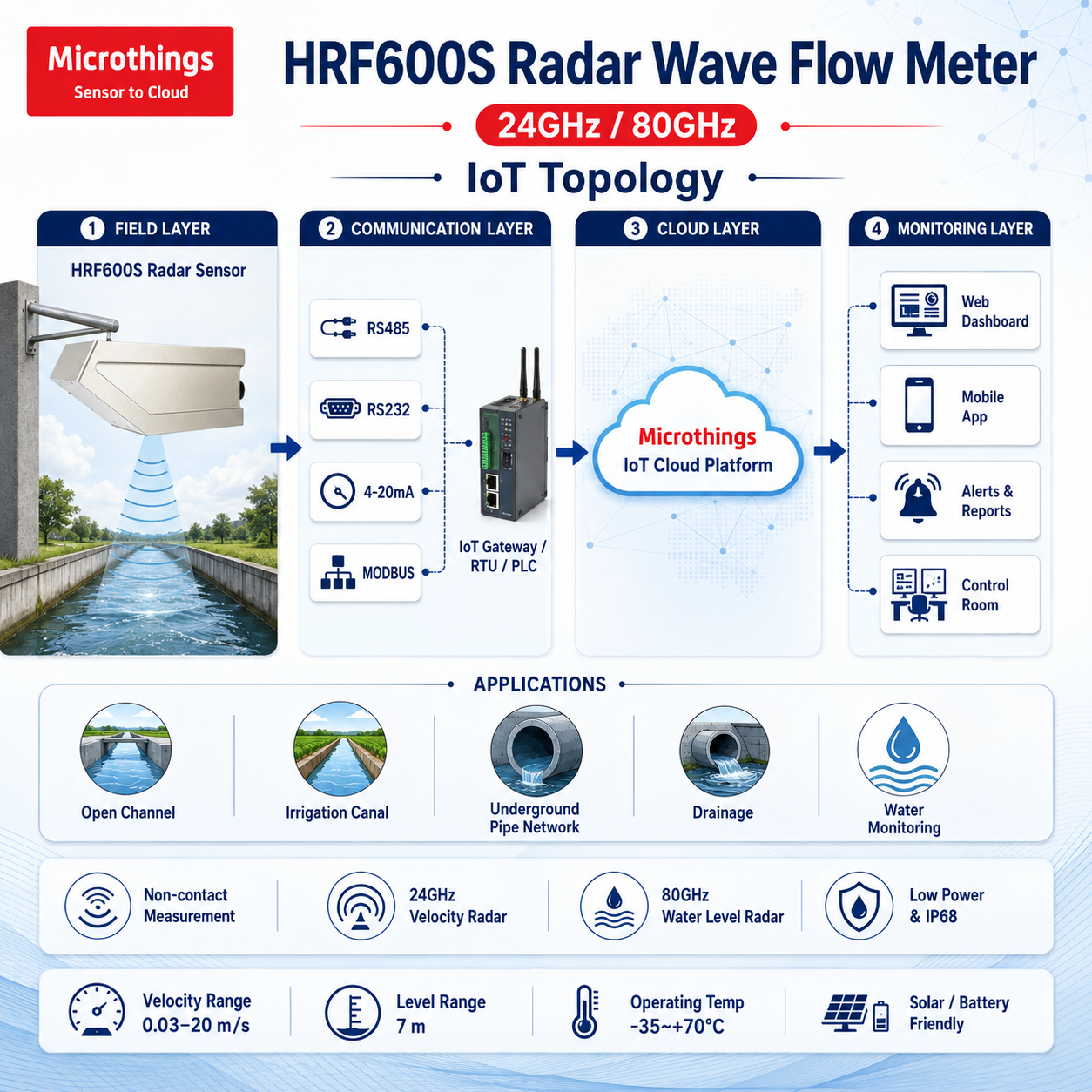

RS485 dan MODBUS memungkinkan HRF600S dihubungkan dengan IoT gateway atau RTU yang kompatibel, kemudian data dapat diteruskan menuju sistem monitoring.

Manfaat:
Memungkinkan pengembangan sistem monitoring terpusat untuk pengelolaan data air.

10. Remote Maintenance dengan HRF600S-R

Pada versi RTU, konfigurasi dan maintenance dapat dilakukan secara wireless melalui mobile phone.

Manfaat:
Mempermudah proses commissioning maupun maintenance di lokasi remote.

---

5. Standart Paket

Packing list atau isi paket standar HRF600S tidak dijelaskan secara spesifik dalam datasheet yang diberikan.

Format yang aman untuk halaman produk:

Catatan: Isi paket final mengikuti quotation, model, communication interface dan accessories yang dipilih.
