HRF600 Series Radar Wave Flow Meter | Microthings

HRF600 Radar Wave Flow Meter merupakan flow meter non-kontak berbasis teknologi microwave yang dikembangkan untuk mengukur kecepatan aliran, ketinggian air, instantaneous flow, dan cumulative flow pada sungai, kanal irigasi, jaringan drainase bawah tanah, reservoir, hingga sistem peringatan dini banjir.

HRF600 menggunakan dua sistem radar: radar 24 GHz untuk pengukuran velocity dan radar 80 GHz untuk pengukuran water level. Berdasarkan parameter penampang dan algoritma internal, perangkat menghitung debit aliran secara otomatis tanpa kontak langsung dengan air. Metode ini membantu mengurangi pengaruh sedimentasi, polutan, serta benda terapung terhadap proses pengukuran.

Tersedia dalam HRF600 Standard Version dan HRF600-R RTU Version. Varian RTU menambahkan dukungan konfigurasi melalui Bluetooth, maintenance secara wireless menggunakan ponsel, dan remote equipment upgrade.

---

1. Deskripsi Produk

HRF600 Series Radar Wave Flow Meter adalah perangkat pengukuran debit air otomatis berbasis microwave yang menggunakan teknologi radar untuk melakukan pengukuran tanpa kontak langsung dengan media.

Sistem velocity menggunakan planar microstrip array antenna dengan CW + FMCW, sedangkan water level sensor menggunakan radar 80 GHz. Perangkat mengukur velocity dan level air, kemudian menggunakan software model serta algoritma internal untuk menghitung real-time instantaneous flow dan cumulative flow pada sebuah penampang.

Karena pengukuran dilakukan secara non-contact, HRF600 sangat sesuai untuk lokasi yang sulit dijangkau atau memiliki kondisi air yang berubah-ubah. Datasheet menyebut proses pengukurannya tidak terpengaruh oleh faktor seperti temperature, sediment, pollutants, dan floating objects pada permukaan air. Perangkat juga memiliki mode rainproof dan dapat digunakan selama 24 jam termasuk pada kondisi hujan.

HRF600 dapat diterapkan pada:

sungai, danau, tidal monitoring, reservoir gate, ecological discharge, underground pipe network, irrigation canal, urban water supply, sewage monitoring, inlet flow, dan drainage flow monitoring.

---

2. Fitur Utama Product dan Solusi

1. Pengukuran Non-Contact

HRF600 mengukur velocity dan water level tanpa sensor menyentuh langsung permukaan atau aliran air.

Solusi:
Mengurangi kebutuhan kontak fisik dengan air serta membantu mempermudah maintenance pada sungai, kanal, drainase, dan lokasi pemantauan lainnya.

2. Dual Radar Technology 24 GHz dan 80 GHz

Perangkat menggunakan:

24 GHz Radar Wave Velocity Meter
untuk pengukuran kecepatan aliran.

80 GHz Radar Water Level Sensor
untuk pengukuran ketinggian air.

Solusi:
Menggabungkan informasi velocity dan level untuk menghasilkan data yang dibutuhkan dalam perhitungan flow.

3. Instantaneous dan Cumulative Flow

Software internal menggunakan data velocity, water level, serta parameter cross-section untuk menghitung instantaneous flow dan cumulative flow secara real-time.

Solusi:
Memudahkan operator memperoleh data debit tanpa melakukan perhitungan manual secara terpisah.

4. Velocity Measurement hingga 20 m/s

Radar velocity memiliki rentang:

0.03–20 m/s

dengan maximum measuring range hingga 40 m dan velocity resolution 1 mm/s.

Solusi:
Mendukung monitoring berbagai kondisi kecepatan aliran air pada sistem terbuka maupun infrastruktur sumber daya air.

5. Water Level Range hingga 40 Meter

Radar water level memiliki measuring range hingga:

40 meter

dengan akurasi yang dicantumkan sebesar:

±2 mm, ±0.05% FS.

Solusi:
Mendukung monitoring level pada sungai, danau, reservoir, kanal, maupun aplikasi hidrologi lainnya.

6. Automatic Water Flow Direction Recognition

Sistem dapat melakukan automatic recognition of water flow direction, dengan resolution arah ±0.1° dan vertical angle correction accuracy ±1°.

Solusi:
Membantu sistem menyesuaikan pembacaan terhadap arah aliran aktual.

7. Multi-Point Flow Measurement

HRF600 dapat dikembangkan menjadi array-type multi-point flow measurement menggunakan satu set flow meter serta beberapa velocity meter.

Solusi:
Sesuai untuk penampang sungai atau kanal yang lebar dan membutuhkan lebih dari satu titik pengukuran velocity.

8. Mendukung Berbagai Bentuk Cross-Section

HRF600 dapat digunakan pada beberapa bentuk penampang seperti:

trapezoid, round, dan U-shaped.

Solusi:
Meningkatkan fleksibilitas implementasi pada kanal, pipa, drainase, dan berbagai struktur aliran.

9. Software Configuration

Parameter perangkat dapat dikonfigurasi menggunakan software berdasarkan kondisi aktual di lapangan.

Solusi:
Memungkinkan konfigurasi sistem pengukuran disesuaikan dengan karakteristik lokasi instalasi.

10. IP68 Protection

HRF600 memiliki tingkat proteksi:

IP68

serta lightning protection level 6 kV.

Solusi:
Mendukung penggunaan perangkat di lingkungan outdoor dan lokasi monitoring air.

11. Low Power Consumption

Pada input 12 VDC, datasheet mencantumkan:

Working mode ≤35 mA
Standby mode ≤1 mA.

Solusi:
Membantu penerapan sistem remote monitoring dengan kebutuhan konsumsi daya yang rendah.

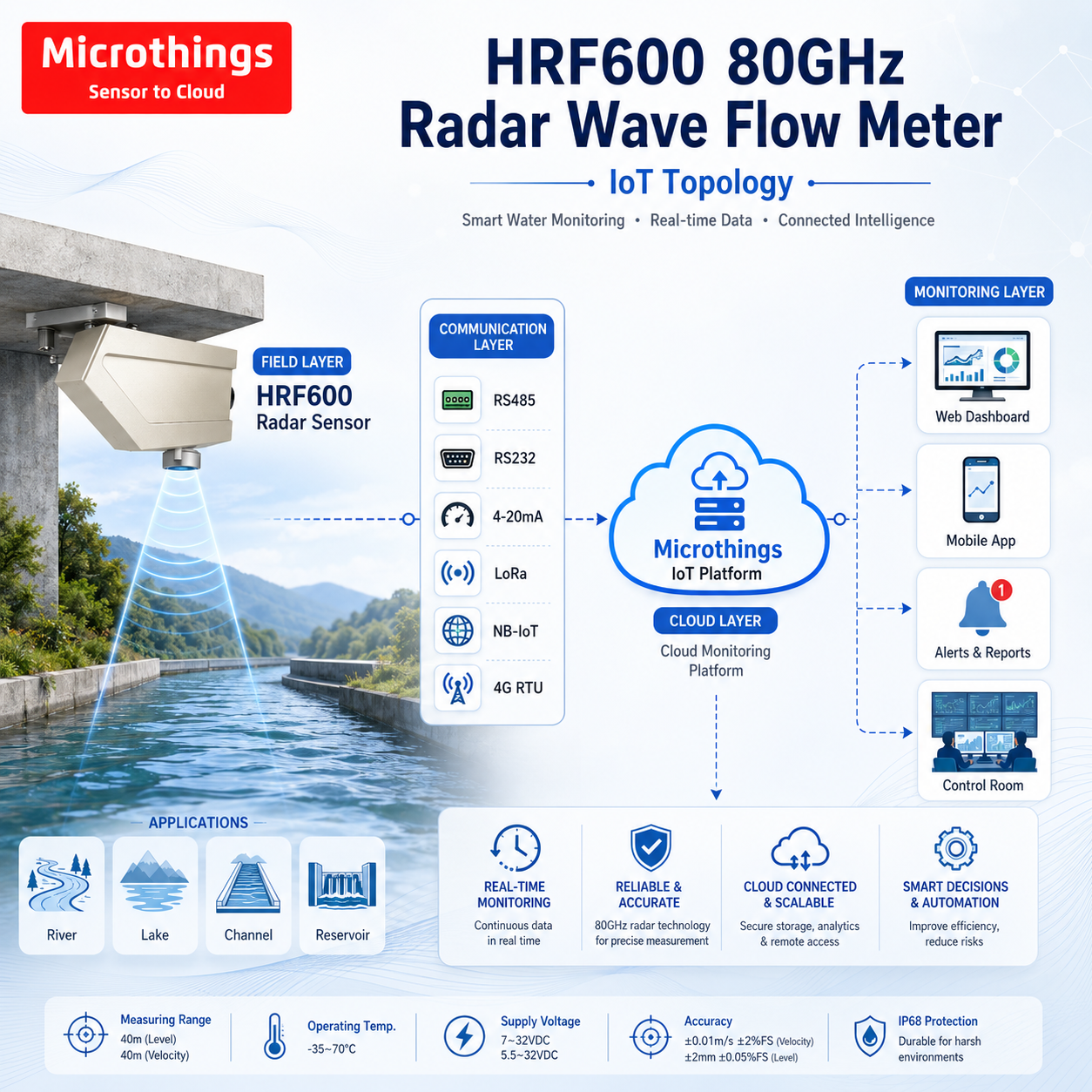

12. Flexible Data Communication

HRF600 mendukung:

RS485 / RS232, 4–20 mA, LoRa, NB-IoT, dan 4G RTU.

LoRa, NB-IoT, dan 4G RTU tersedia sebagai wireless option.

Solusi:
Memberikan fleksibilitas integrasi ke data logger, RTU, gateway, platform monitoring, atau sistem IoT.

13. HRF600-R RTU Version

Varian HRF600-R mendukung:

Bluetooth parameter adjustment, wireless configuration dan maintenance melalui mobile phone, serta remote equipment upgrade.

Solusi:
Mempermudah commissioning dan pemeliharaan perangkat pada sistem remote monitoring.

---

3. Technical Spesifikasi

General Specification

Radar Wave Velocity Meter

Radar Water Level Sensor

Data Transmission

Dimensi

Diagram mekanik pada halaman 3 datasheet memperlihatkan dimensi utama perangkat sekitar:

HRF600-R memiliki tambahan komponen komunikasi/antenna pada bagian belakang. Diagram juga menunjukkan mounting hole 4-M5 dengan spacing yang dicantumkan pada drawing.

---

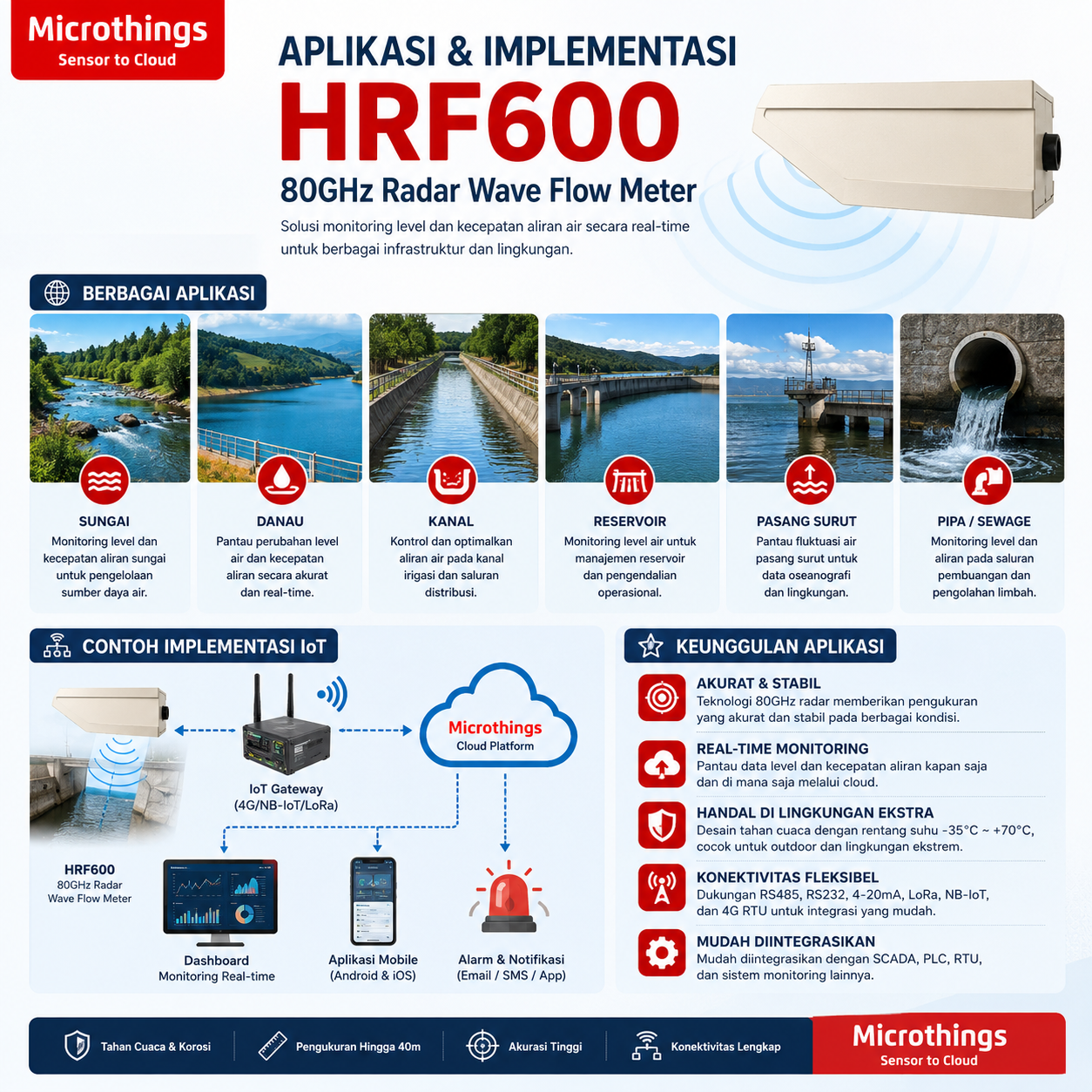

4. Manfaat dan Aplikasi

1. River Flow Monitoring

Memantau water velocity, level, instantaneous flow, dan cumulative flow pada sungai.

2. Irrigation Canal Monitoring

Digunakan pada kanal irigasi untuk memonitor debit air dan membantu pengelolaan distribusi air.

3. Flood Control Early Warning

HRF600 dapat menjadi bagian dari sistem flood control early warning melalui pemantauan level serta flow secara kontinu.

4. Underground Drainage Network

Mendukung monitoring jaringan drainage pipe bawah tanah tanpa membutuhkan sensor kontak langsung dengan aliran.

5. Reservoir Gate Monitoring

Digunakan untuk mengukur velocity, water level, serta flow pada area reservoir dan reservoir gate.

6. Lake Monitoring

Membantu pengumpulan data level dan aliran untuk kebutuhan monitoring danau.

7. Tidal Monitoring

Dapat diterapkan untuk pemantauan kondisi pasang surut air.

8. Ecological Discharge Monitoring

Mendukung pengukuran ecological discharge flow untuk kebutuhan monitoring sumber daya air.

9. Urban Water Supply

Dapat digunakan sebagai perangkat auxiliary monitoring pada sistem penyediaan air perkotaan.

10. Sewage Monitoring

Mendukung monitoring air limbah pada sistem water treatment maupun drainage.

11. Water Inlet Monitoring

Mengukur flow pada jalur masuk air sebagai bagian dari sistem pengawasan proses.

12. Drainage Flow Monitoring

Dapat digunakan untuk memonitor debit keluaran pada saluran drainase.

13. Wide Cross-Section Monitoring

Kemampuan expandable multi-point memungkinkan implementasi pada kanal atau sungai dengan cross-section yang lebar.

---

5. Standart Paket

Datasheet resmi HRF600 yang diberikan tidak mencantumkan packing list atau standar paket penjualan.

Untuk halaman website dapat ditulis:
