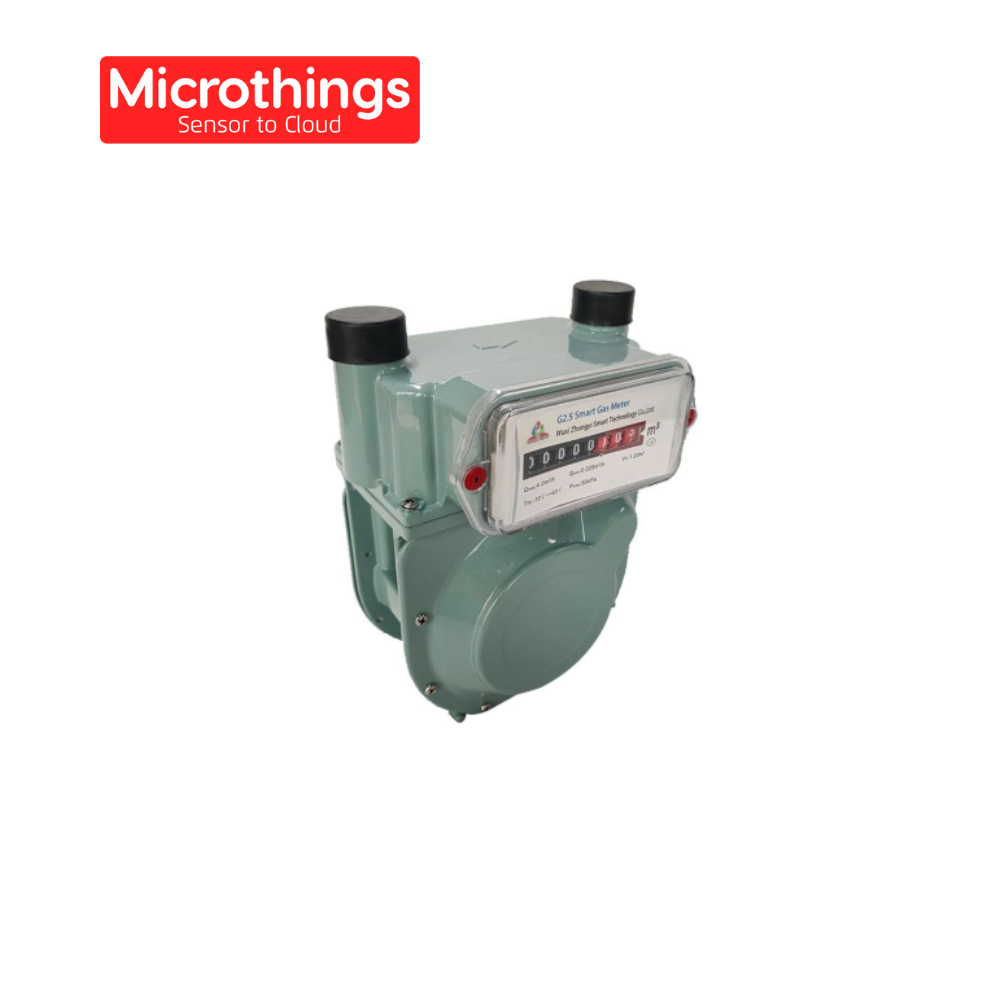

Mechanical Aluminum Shell Gas Meter adalah meter gas diafragma konvensional yang bekerja dengan prinsip perpindahan positif. Gas yang melewati meter akan menggerakkan membran atau diafragma di dalam ruang ukur, lalu pergerakan tersebut diteruskan ke counter mekanik untuk menampilkan volume konsumsi gas.
Produk ini cocok digunakan untuk pengukuran gas alam, LPG, dan gas non-korosif pada rumah tinggal, apartemen, perumahan, dapur komersial kecil, kios, tenant, serta fasilitas komersial ringan.
Meter ini memiliki karakteristik pengukuran akurat, sensitivitas tinggi, penyegelan kuat, tampilan produk menarik, instalasi mudah, dan masa pakai panjang. Selain itu, meter dilengkapi struktur non-return device untuk membantu mencegah pembacaan counter menurun ketika terjadi aliran gas balik.

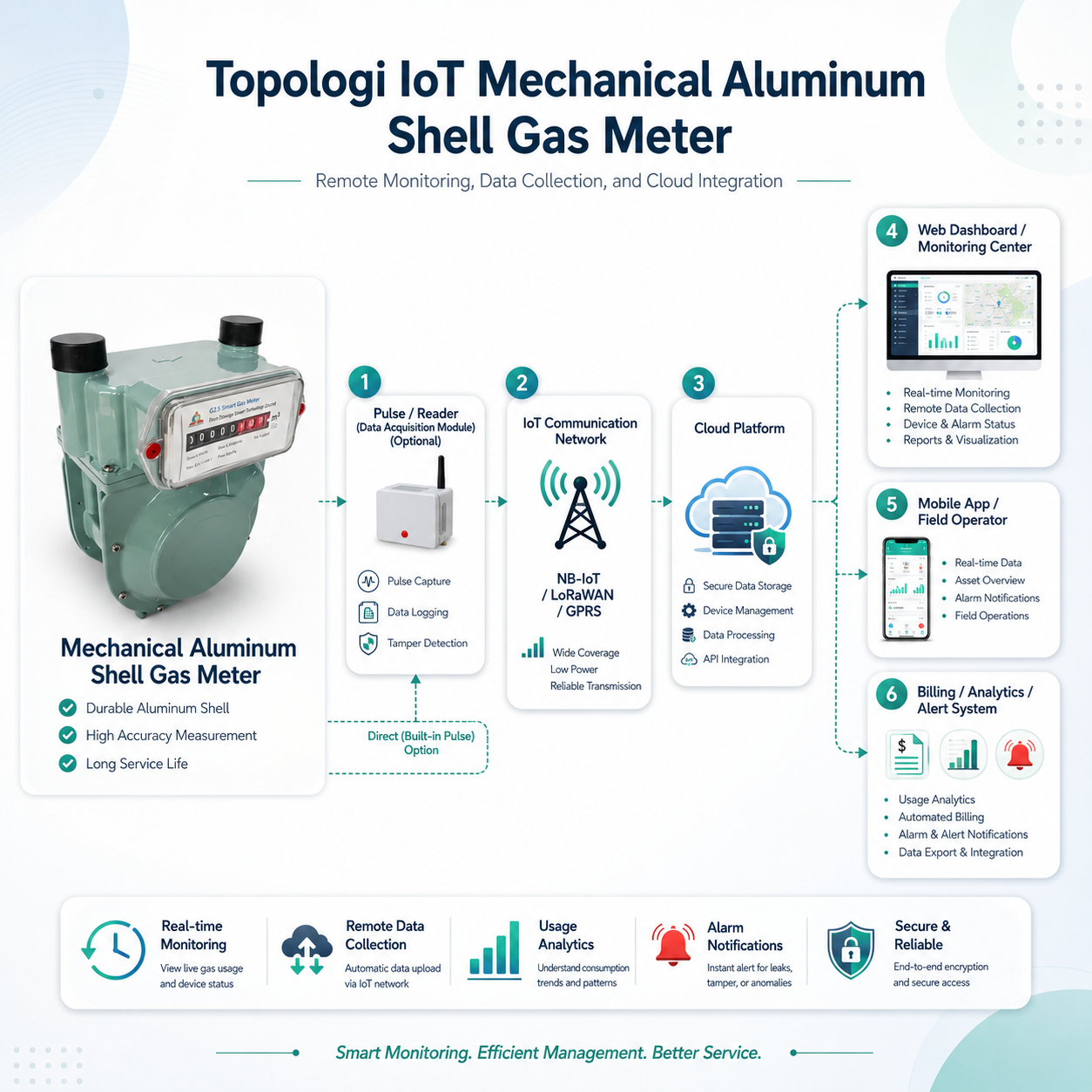

Dengan opsi integrasi tambahan seperti Gas Meter Reader, meter ini juga dapat dikembangkan menjadi sistem pembacaan digital untuk mendukung AMR, IoT gas monitoring, billing, dan integrasi ke platform cloud seperti METERIN.

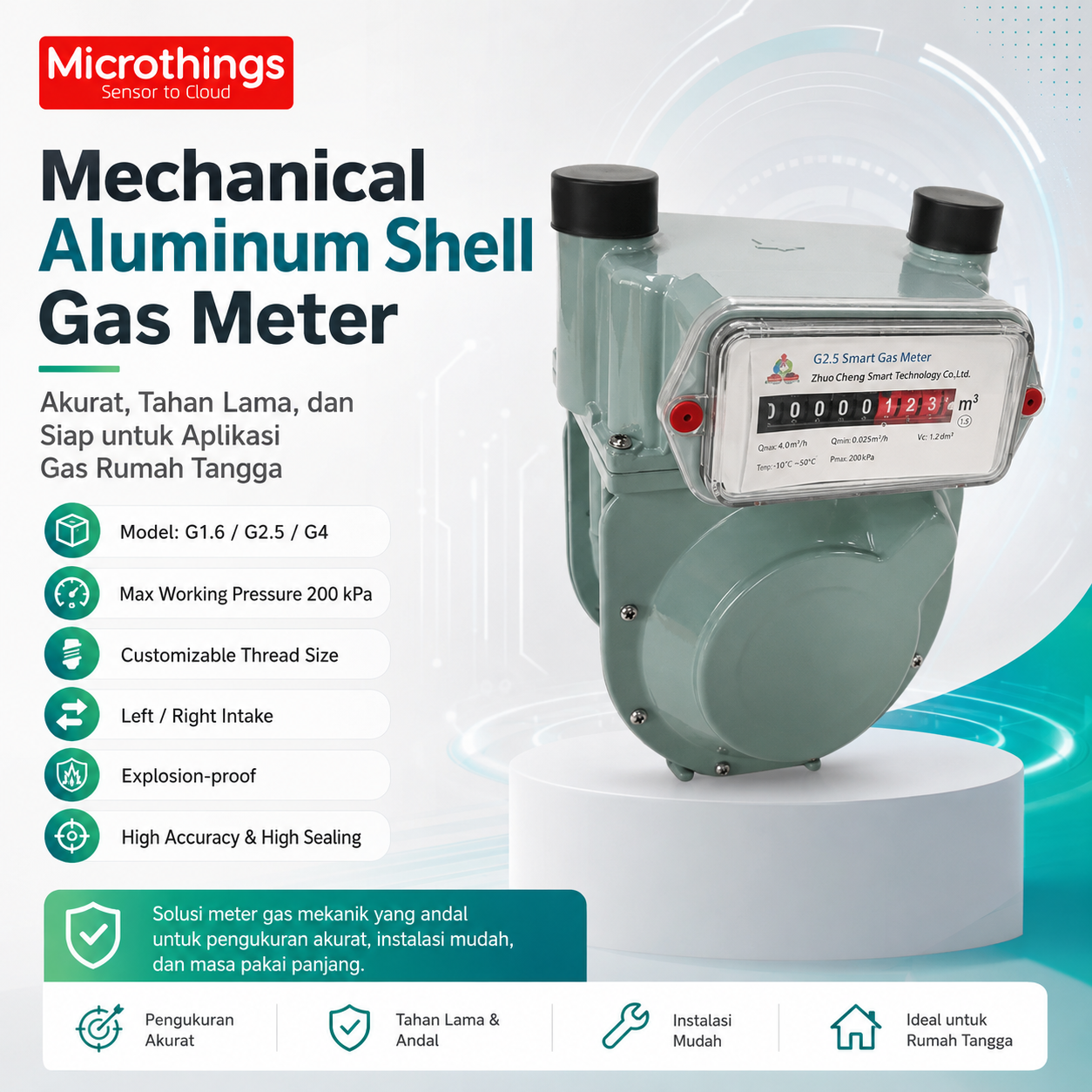

Fitur Utama
Pengukuran Akurat
Dirancang untuk membaca konsumsi gas secara stabil dan presisi pada aplikasi rumah tangga dan komersial ringan.
Sensitivitas Tinggi
Mampu mendeteksi aliran gas kecil, sehingga cocok untuk kebutuhan monitoring konsumsi harian.
Casing Aluminium Kuat
Menggunakan shell aluminium yang ringan, tahan lama, dan cocok untuk penggunaan jangka panjang.
Penyegelan Tinggi
Struktur sealing yang baik membantu menjaga keamanan dan keandalan meter.
Non-return Device
Counter satu arah dilengkapi mekanisme anti-balik untuk mencegah pembacaan menurun akibat aliran balik.
Mechanical One-way Counter
Counter mekanik mudah dibaca dan tidak bergantung pada suplai listrik eksternal.
Magnetic Coupling Transmission
Transmisi antara gerakan mekanik dan counter dapat menggunakan magnetic coupling agar pembacaan lebih stabil.
Stainless Steel Shaft Option
Mendukung opsi transmisi mekanik dengan stainless steel shaft output.
Customizable Thread Size
Ukuran thread dapat disesuaikan dengan kebutuhan instalasi.
Left Intake / Right Intake
Mendukung pilihan inlet kiri atau kanan sesuai kebutuhan pemasangan.
Explosion-proof
Dirancang untuk mendukung keamanan penggunaan pada sistem gas.
Max Working Pressure 200 kPa
Mampu digunakan pada tekanan kerja maksimum hingga 200 kPa.
Mudah Dipasang
Desain ringkas dan koneksi standar memudahkan instalasi pada berbagai lokasi.
Siap Digitalisasi
Dapat dikombinasikan dengan perangkat pembaca tambahan untuk kebutuhan AMR, billing, dan IoT gas monitoring.

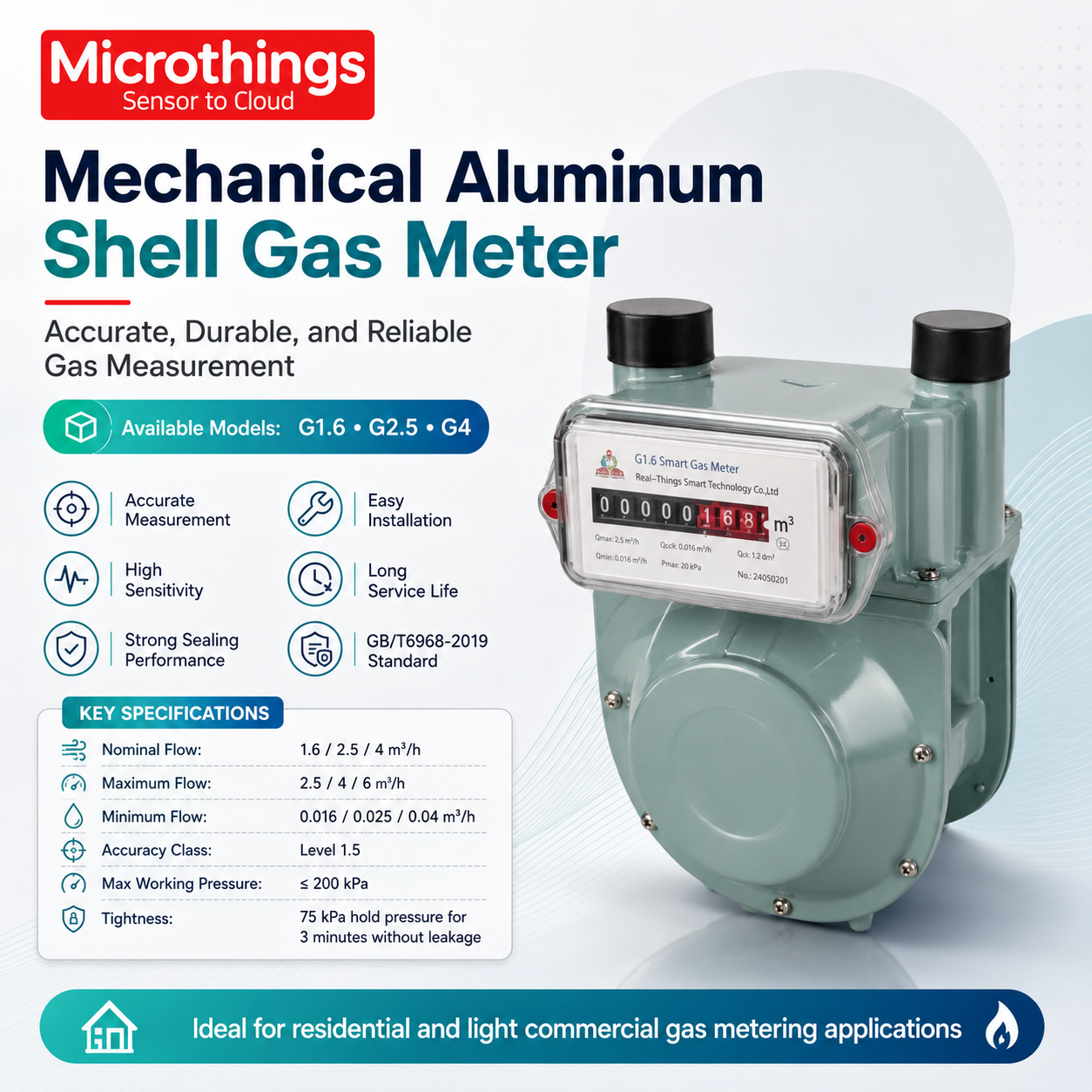

Technical Spesifikasi
Spesifikasi Parameter
| Parameter | Unit | G1.6 | G2.5 | G4 |
|---|---|---|---|---|
| Nominal Flow | m³/h | 1.6 | 2.5 | 4 |
| Maximum Flow | m³/h | 2.5 | 4 | 6 |
| Minimum Flow | m³/h | 0.016 | 0.025 | 0.04 |
| Maximum Allowable Error | % | ±1.5 untuk 0.1qmax ≤ q ≤ qmax; ±3 untuk qmin ≤ q ≤ 0.1qmax | ±1.5 / ±3 | ±1.5 / ±3 |
| Max Working Pressure | kPa | ≤200 | ≤200 | ≤200 |
| Pressure Loss | Pa | ≤200 | ≤200 | ≤200 |
| Tightness | kPa | 75 kPa hold pressure for 3 minutes without leakage | 75 kPa hold pressure for 3 minutes without leakage | 75 kPa hold pressure for 3 minutes without leakage |
| Convolution Volume | dm³ | 1.2 | 1.2 | 1.2 |
| Maximum Reading | m³ | 99999.9998 | 99999.9998 | 99999.9998 |
| Minimum Reading | m³ | 0.0002 | 0.0002 | 0.0002 |
| Accuracy Class | Level 1.5 | Level 1.5 | Level 1.5 | |
| Gauge Connector Thread | mm | M30 x 2 | M30 x 2 | M30 x 2 |

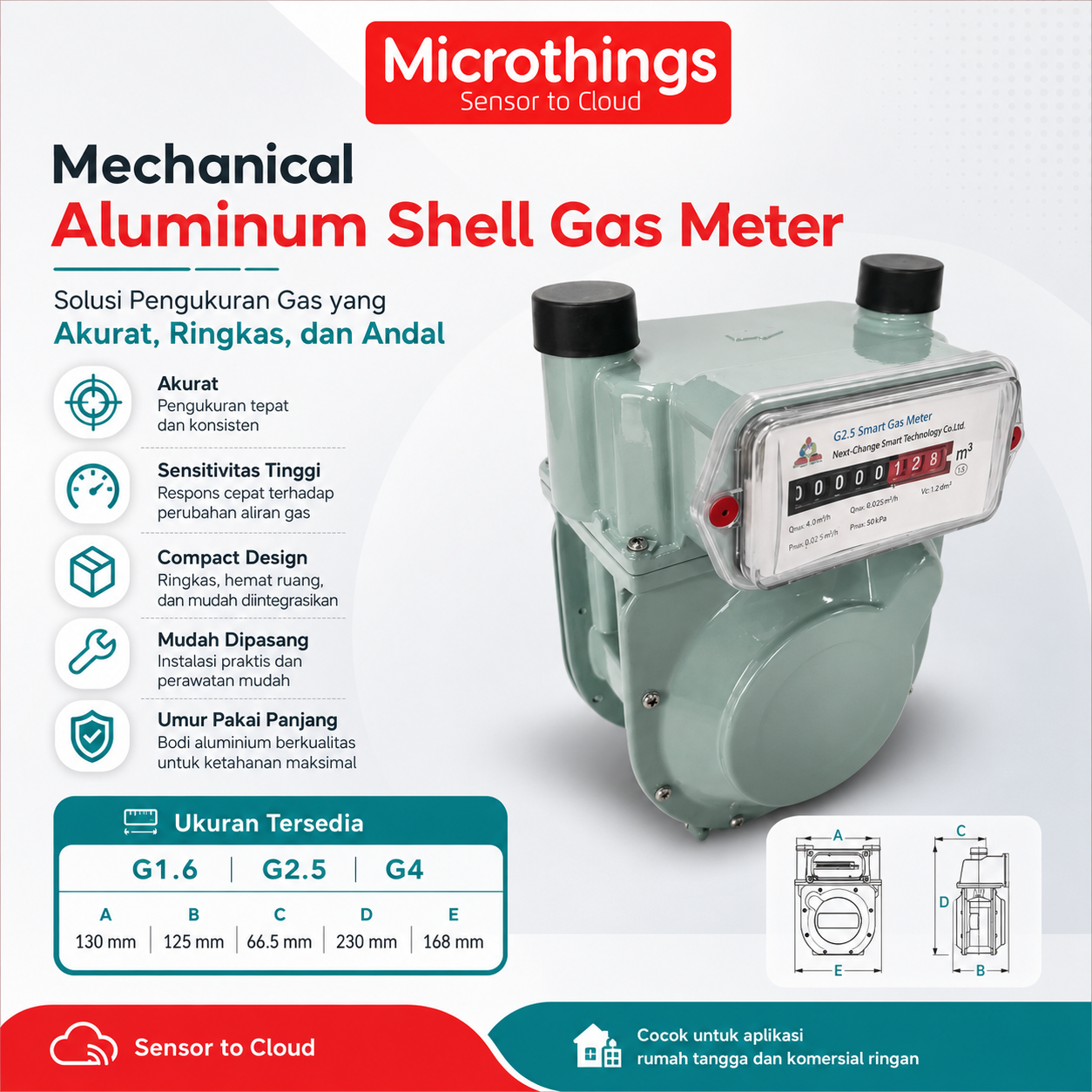

Spesifikasi Dimensi
| Diameter | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| G1.6 | 130 mm | 125 mm | 66.5 mm | 230 mm | 168 mm | M30 x 2 |
| G2.5 | 130 mm | 125 mm | 66.5 mm | 230 mm | 168 mm | M30 x 2 |
| G4 | 130 mm | 125 mm | 66.5 mm | 230 mm | 168 mm | M30 x 2 |
Spesifikasi Konstruksi
| Komponen | Keterangan |
|---|---|
| Tipe Meter | Mechanical Aluminum Shell Gas Meter |
| Jenis Pengukuran | Diaphragm gas meter |
| Standar Produksi | GB/T6968-2019 |
| Model | G1.6, G2.5, G4 |
| Material Shell | Aluminium shell |
| Counter | Mechanical one-way counter |
| Sistem Anti Balik | Non-return device |
| Sistem Transmisi | Magnetic coupling atau stainless steel shaft output |
| Arah Intake | Left intake / right intake |
| Thread Size | Customizable |
| Safety Feature | Explosion-proof |
| Aplikasi Gas | Natural gas, LPG, dan gas non-korosif |
| Penggunaan | Rumah tangga, komersial kecil, dan utilitas |
Komponen Gerakan / Movement
| Komponen | Keterangan |
|---|---|
| Vertical Shaft | Komponen poros utama untuk mekanisme gerak |
| Valve Shaft | Komponen poros katup untuk pengaturan aliran |
| Flagpole Components | Komponen penghubung mekanisme internal |
| Linkage | Sistem penghubung gerak |
| Bend Axis | Komponen sumbu bengkok pada mekanisme |
| Membrane Components | Komponen diafragma pengukur volume |
| Internal and External Chuck | Komponen pengunci dan pendukung struktur gerak |
Manfaat dan Aplikasi
Manfaat Utama
Akurasi Tinggi untuk Billing
Cocok digunakan sebagai alat ukur konsumsi gas pelanggan untuk kebutuhan pencatatan dan penagihan.
Aman untuk Penggunaan Gas
Struktur sealing, casing aluminium, dan fitur explosion-proof membantu meningkatkan keamanan sistem.
Cocok untuk Rumah dan Komersial Ringan
Model G1.6, G2.5, dan G4 sesuai untuk rumah tinggal, apartemen, kios, dan dapur komersial kecil.
Mudah Dibaca
Counter mekanik memudahkan pembacaan langsung di lapangan.
Mudah Dipasang
Desain ringkas dengan koneksi M30 x 2 membuat instalasi lebih praktis.
Tahan Lama
Material aluminium dan mekanisme mekanik yang stabil mendukung penggunaan jangka panjang.
Mencegah Pembacaan Mundur
Non-return device membantu menjaga validitas data saat terjadi potensi aliran balik.
Siap Integrasi Digital
Dengan tambahan reader, meter dapat mendukung pembacaan otomatis, IoT monitoring, billing, dan integrasi cloud.
Aplikasi Penggunaan
| Sektor | Contoh Penggunaan |
|---|---|
| Rumah Tinggal | Pengukuran konsumsi gas pelanggan rumah tangga |
| Perumahan | Monitoring konsumsi gas pelanggan kawasan |
| Apartemen | Sub-metering gas per unit |
| Kios dan Tenant | Pengukuran gas untuk tenant kecil dan area komersial |
| Restoran Kecil | Monitoring konsumsi gas dapur |
| Gedung Komersial | Pengukuran gas untuk fasilitas kecil atau area utilitas |
| Utility Gas Company | Meter pelanggan rumah tangga dan komersial kecil |
| Sistem Billing Gas | Data konsumsi gas untuk penagihan pelanggan |
| Sistem AMR Gas | Integrasi dengan perangkat pembaca meter |
| IoT Gas Monitoring | Pengiriman data meter ke dashboard cloud |
| Smart Building | Integrasi data gas ke sistem manajemen gedung |
| Retrofit Meter Gas | Modernisasi meter mekanik menjadi meter digital berbasis reader |
Standard Paket
Paket Basic Mechanical Gas Meter
| Komponen | Keterangan |
|---|---|
| Mechanical Aluminum Shell Gas Meter | Model G1.6, G2.5, atau G4 |
| Mechanical Counter | Counter satu arah untuk pembacaan volume |
| Aluminum Shell | Casing aluminium tahan lama |
| Non-return Device | Mencegah pembacaan mundur |
| Connection Thread | M30 x 2 atau sesuai kebutuhan |
| Dokumentasi Produk | Panduan teknis dan instalasi |
Paket Custom Project
| Komponen | Keterangan |
|---|---|
| Custom Thread Size | Penyesuaian ukuran thread |
| Left / Right Intake | Pilihan arah inlet gas |
| Explosion-proof Option | Untuk kebutuhan keamanan instalasi |
| Model Selection | G1.6, G2.5, atau G4 sesuai kebutuhan flow |
| Technical Consultation | Bantuan pemilihan model sesuai aplikasi |
Paket Integrasi Digital
| Komponen | Keterangan |
|---|---|
| Mechanical Gas Meter | Meter gas utama |
| Gas Meter Reader | Perangkat pembaca tambahan |
| Communication Module | NB-IoT, LoRaWAN, GPRS, M-Bus, atau opsi lain |
| METERIN Cloud Platform | Dashboard monitoring berbasis cloud |
| Billing Integration | Integrasi data meter ke sistem tagihan |
| Report Management | Laporan konsumsi dan performa |
| API Integration | Integrasi ke sistem pelanggan |
