F4931-R2H Industrial Computer untuk IoT, SCADA, dan Edge Computing

Perkembangan Internet of Things dan otomasi industri membutuhkan perangkat komputasi yang tidak hanya mampu menghubungkan mesin ke jaringan, tetapi juga dapat memproses data secara lokal, menjalankan aplikasi khusus, menampilkan dashboard, serta meneruskan informasi menuju server atau platform cloud.

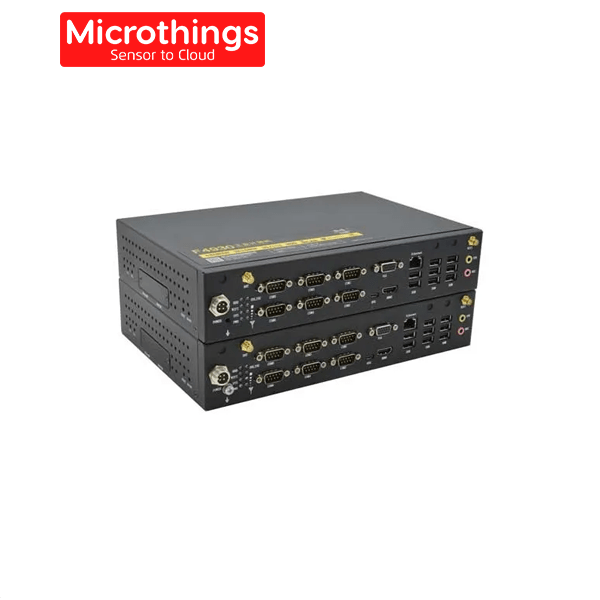

Four-Faith F4931-R2H Industrial Computer merupakan komputer industri berdaya rendah yang menggabungkan teknologi komputasi berbasis ARM, jaringan seluler 3G/4G, routing, WiFi, Ethernet, komunikasi serial, penyimpanan lokal, serta dukungan multimedia dalam satu perangkat.

Perangkat ini menggunakan prosesor Rockchip RK3399 dengan dua inti Cortex-A72 dan empat inti Cortex-A53. Kecepatan prosesornya mencapai 2 GHz dan didukung GPU Mali-T860 untuk akselerasi grafis, pemrosesan multimedia, serta codec video beresolusi tinggi.

F4931-R2H sesuai digunakan untuk SCADA, industrial edge computing, smart factory, machine monitoring, HMI, digital signage, self-service terminal, energy monitoring, dan sistem IoT yang membutuhkan banyak antarmuka komunikasi. Diagram pada halaman pertama datasheet memperlihatkan alur mesin menuju industrial computer, kemudian diteruskan melalui internet menuju server dan pengguna.

---

1. Deskripsi Produk

Four-Faith F4931-R2H adalah industrial computer berbasis Android yang dirancang untuk pemrosesan data lokal, integrasi peralatan industri, konektivitas seluler, visualisasi data, dan komunikasi jarak jauh.

Perangkat menggunakan prosesor Rockchip RK3399 dengan konfigurasi:

• 2 inti ARM Cortex-A72
• 4 inti ARM Cortex-A53
• Kecepatan hingga 2 GHz
• GPU quad-core Mali-T860
• Dukungan OpenGL ES 1.1, 2.0, dan 3.0
• Dukungan OpenVG 1.1
• Dukungan OpenCL
• Dukungan DirectX 11
• Codec video Full HD dan video 4K

Sistem operasi standar yang tercantum dalam datasheet adalah Android 7.1. Lingkungan Android bersifat terbuka sehingga pengguna dapat mengembangkan dan menginstal aplikasi sendiri, misalnya aplikasi dashboard, HMI, kiosk, monitoring mesin, multimedia, atau antarmuka SCADA.

F4931-R2H dilengkapi beragam antarmuka, antara lain Ethernet Gigabit, beberapa port RS232, RS485, USB 2.0, USB 3.0, USB OTG, HDMI, speaker, mikrofon, TF card, SIM/UIM, konektor antena seluler, dan antena WiFi.

Perangkat menggunakan casing logam tanpa kipas dengan desain tahan benturan dan pembuangan panas pasif. Input dayanya mendukung DC 9–25 V melalui konektor aviation GX12-4, sehingga sesuai untuk panel industri, mesin produksi, kendaraan, kabinet kontrol, dan instalasi remote site.

Fungsi watchdog, auto-recovery, anti-drop mechanism, isolasi Ethernet, perlindungan ESD pada komunikasi serial dan SIM, serta proteksi daya membantu mempertahankan kestabilan sistem ketika digunakan untuk operasi industri berkelanjutan.

Catatan konfigurasi serial: bagian pengantar datasheet menyebutkan 6 RS232 dan 1 RS232/RS485, sedangkan tabel spesifikasi mencantumkan 5 RS232 dan 2 RS232/RS485. Jumlah dan konfigurasi port aktual perlu dikonfirmasi kembali sesuai varian perangkat yang ditawarkan.

---

2. Fitur Utama Product dan Solusi

1. Prosesor Rockchip RK3399 Hexa-Core

F4931-R2H menggunakan prosesor Rockchip RK3399 yang terdiri dari dua inti Cortex-A72 dan empat inti Cortex-A53 dengan kecepatan hingga 2 GHz.

Solusi: memberikan performa komputasi yang memadai untuk menjalankan aplikasi monitoring, visualisasi, komunikasi, pengolahan data lokal, dan aplikasi multimedia.

2. GPU Mali-T860

Perangkat dilengkapi GPU quad-core Mali-T860 yang mendukung OpenGL ES, OpenVG, OpenCL, dan DirectX 11.

Solusi: meningkatkan performa grafis untuk dashboard, HMI, digital signage, video, animasi, dan aplikasi industri berbasis tampilan visual.

3. Dukungan video 4K

Datasheet menyebutkan dukungan codec video 4K dan mesin video Full HD.

Solusi: memungkinkan perangkat digunakan untuk digital signage, multimedia player, dashboard beresolusi tinggi, dan aplikasi visual monitoring.

4. Sistem operasi Android 7.1

F4931-R2H menggunakan Android 7.1 sebagai sistem operasi standar.

Solusi: memudahkan pengembangan dan pemasangan aplikasi khusus sesuai kebutuhan proyek.

Karena Android 7.1 merupakan versi lama, kompatibilitas aplikasi, kebijakan keamanan, dan kebutuhan pembaruan perlu diperiksa sebelum implementasi.

5. Jaringan seluler 3G dan 4G

Perangkat mendukung FDD-LTE, TDD-LTE, WCDMA, HSPA+, GSM, GPRS, dan EDGE.

Solusi: memberikan konektivitas internet pada lokasi yang tidak memiliki jaringan kabel.

6. APN dan VPDN

F4931-R2H mendukung private network dial-up melalui APN dan VPDN.

Solusi: membantu perusahaan membangun jaringan komunikasi seluler yang lebih terkontrol untuk sistem SCADA, telemetri, dan remote monitoring.

7. WiFi 2,4 GHz

Perangkat mendukung IEEE 802.11b/g/n dengan mode Client dan Access Point.

Solusi: menyediakan konektivitas nirkabel lokal untuk teknisi, HMI, tablet, sensor, atau perangkat jaringan lainnya.

8. Gigabit Ethernet

F4931-R2H memiliki satu port Ethernet 10/100/1000 Mbps dengan Auto MDI/MDIX.

Solusi: menyediakan komunikasi kabel berkecepatan tinggi menuju PLC, server lokal, switch, kamera, atau jaringan perusahaan.

9. Banyak antarmuka serial

Berdasarkan tabel spesifikasi, perangkat menyediakan:

• 5 × RS232
• 2 × RS232/RS485
• Proteksi ESD hingga 15 kV
• Baud rate 2.400–115.200 bit per detik

Solusi: memungkinkan satu industrial computer terhubung ke banyak PLC, RTU, meter, scanner, printer, controller, dan perangkat serial.

10. USB 2.0 dan USB 3.0

F4931-R2H menyediakan:

• 3 × USB 2.0
• 1 × USB 3.0 dengan kemampuan 2 A
• 1 × USB 2.0 OTG

Solusi: mendukung kamera, printer, scanner, keyboard, mouse, media penyimpanan, dan peripheral industri.

11. HDMI dan LVDS opsional

Perangkat mendukung HDMI dengan resolusi hingga 1920 × 1080, sedangkan LVDS tersedia sebagai opsi.

Solusi: memungkinkan integrasi dengan layar, touch panel, monitor industri, dan sistem digital signage.

12. Audio input dan output

Tersedia satu konektor speaker dan satu konektor mikrofon.

Solusi: mendukung sistem multimedia, interkom, terminal informasi, voice notification, dan self-service kiosk.

13. Penyimpanan eMMC

Konfigurasi standar menyediakan eMMC 8 GB yang dapat diperluas menjadi 16 GB atau 64 GB.

Solusi: menyediakan ruang penyimpanan untuk sistem operasi, aplikasi, konfigurasi, dan data lokal.

14. LPDDR4 yang dapat diperluas

Perangkat menggunakan LPDDR4 2 GB yang dapat diperluas hingga 4 GB.

Solusi: meningkatkan kemampuan multitasking dan menjalankan aplikasi yang lebih kompleks.

15. SSD dan TF card opsional

F4931-R2H mendukung SSD dan TF card sebagai opsi penyimpanan tambahan.

Solusi: memungkinkan penyimpanan database lokal, log aktivitas, video, data produksi, dan buffering ketika koneksi terputus.

16. Remote device management

Datasheet menyebutkan dukungan platform manajemen perangkat untuk:

• Monitoring status
• Konfigurasi
• Pembaruan
• Pengelolaan jarak jauh

Solusi: mengurangi kebutuhan teknisi datang langsung ke lokasi perangkat.

17. Auto-recovery dan keep-online detection

Perangkat dapat memeriksa status koneksi dan menjalankan fungsi pemulihan secara otomatis.

Solusi: membantu mempertahankan komunikasi internet dan aplikasi tetap aktif ketika terjadi gangguan.

18. WDT Watchdog

Watchdog memantau kondisi sistem dan membantu memulihkan perangkat ketika aplikasi atau sistem mengalami kondisi abnormal.

Solusi: meningkatkan kestabilan operasi pada sistem yang berjalan selama 24 jam.

19. NTP dan RTC

F4931-R2H mendukung Network Time Protocol dan dilengkapi real-time clock.

Solusi: memberikan timestamp yang lebih akurat untuk data sensor, transaksi, alarm, dan catatan sistem.

20. Restart dan power schedule

Perangkat mendukung restart terjadwal serta pengaturan waktu hidup dan mati.

Solusi: mempermudah pemeliharaan otomatis dan mengurangi konsumsi energi pada waktu tertentu.

21. Casing logam tanpa kipas

F4931-R2H menggunakan casing logam dengan desain fanless, tahan benturan, dan pembuangan panas pasif.

Solusi: mengurangi komponen bergerak dan meningkatkan reliabilitas pada lingkungan berdebu.

22. Wide voltage input

Perangkat mendukung input DC 9–25 V dengan adaptor standar DC 12 V/1,5 A.

Solusi: memudahkan penggunaan pada panel kontrol, kendaraan, baterai, dan sistem daya industri.

23. Perlindungan antarmuka

Perlindungan perangkat mencakup:

• Isolasi elektromagnetik Ethernet 1,5 kV
• ESD 15 kV pada RS232 dan RS485
• ESD 15 kV pada SIM/UIM
• Reverse polarity protection
• Overvoltage protection
• Proteksi petir antena sebagai opsi

Solusi: membantu melindungi perangkat dari gangguan listrik dan kondisi instalasi industri.

---

3. Technical Spesifikasi

Spesifikasi sistem

Spesifikasi memori dan penyimpanan

Spesifikasi jaringan seluler

Pilihan model

Spesifikasi WiFi

Antarmuka komunikasi

USB, audio, dan display

Antena dan konektor

Catu daya

Spesifikasi fisik

Kondisi lingkungan

Konfigurasi port serial, kapasitas RAM, eMMC, SSD, TF card, LVDS, VGA, GPIO, dan proteksi petir antena perlu dikonfirmasi berdasarkan model dan penawaran distributor.

---

4. Manfaat dan Aplikasi

Manfaat

1. Memproses data langsung di lokasi

   Prosesor RK3399 memungkinkan data diolah pada sisi edge sebelum diteruskan ke server atau cloud.

2. Mengurangi latensi

   Pemrosesan lokal mempercepat respons alarm, kontrol, analitik, dan visualisasi.

3. Mengintegrasikan banyak perangkat serial

   Banyaknya port RS232 dan RS485 memungkinkan perangkat terhubung ke beberapa mesin atau controller sekaligus.

4. Mendukung aplikasi khusus

   Lingkungan Android memungkinkan pengembangan aplikasi yang disesuaikan dengan kebutuhan pengguna.

5. Mendukung visualisasi resolusi tinggi

   HDMI, GPU Mali-T860, dan codec video beresolusi tinggi mendukung dashboard, HMI, dan multimedia.

6. Menyediakan komunikasi jarak jauh

   Konektivitas 3G/4G memungkinkan perangkat berkomunikasi dari lokasi tanpa jaringan kabel.

7. Menyediakan konektivitas lokal

   WiFi dan Gigabit Ethernet mendukung jaringan lokal kabel maupun nirkabel.

8. Mendukung penyimpanan lokal

   eMMC, TF card, dan SSD opsional dapat digunakan untuk data logging dan buffering.

9. Meningkatkan kontinuitas sistem

   Watchdog, keep-online detection, dan auto-recovery membantu mempertahankan operasi perangkat.

10. Mempermudah remote maintenance

    Platform pengelolaan perangkat mendukung monitoring, konfigurasi, dan pembaruan jarak jauh.

11. Mempermudah integrasi peripheral

    USB 2.0, USB 3.0, audio, HDMI, serial, dan GPIO opsional mendukung banyak jenis perangkat eksternal.

12. Cocok untuk lingkungan industri

    Casing fanless, input tegangan lebar, dan perlindungan antarmuka meningkatkan keandalan penggunaan.

Aplikasi

1. Industrial Edge Computing

   Menjalankan filtering, buffering, analitik, dan pemrosesan data secara lokal.

2. SCADA dan Remote Monitoring

   Menghubungkan perangkat lapangan dengan server SCADA dan control room.

3. Smart Factory

   Mengintegrasikan mesin, PLC, sensor, HMI, dan sistem produksi.

4. Machine Monitoring

   Membaca data beberapa mesin melalui port RS232 dan RS485.

5. Industrial HMI

   Menjalankan aplikasi HMI Android melalui HDMI atau LVDS.

6. Digital Signage

   Menampilkan informasi produksi, promosi, keselamatan, atau dashboard video.

7. Smart Kiosk

   Mengintegrasikan layar sentuh, printer, scanner, audio, dan komunikasi seluler.

8. Self-Service Terminal

   Digunakan untuk terminal informasi, tiket, pembayaran, dan layanan mandiri.

9. Energy Monitoring

   Menghubungkan power meter, inverter, panel distribusi, dan sistem manajemen energi.

10. Water and Wastewater

    Mengintegrasikan flow meter, pompa, reservoir, sensor tekanan, dan sensor level.

11. Transportation

    Digunakan untuk terminal kendaraan, sistem informasi penumpang, tiket, dan monitoring armada.

12. Building Automation

    Menghubungkan controller HVAC, power meter, access control, dan perangkat bangunan.

13. Retail Automation

    Mendukung smart vending machine, digital display, dan terminal transaksi.

14. Machine Vision

    USB 3.0 dan kemampuan pengolahan lokal dapat digunakan untuk menghubungkan kamera pada aplikasi tertentu.

15. Remote Equipment Management

    Menghubungkan peralatan di lokasi terpencil dengan server, dashboard, atau platform cloud.

16. Industrial Multimedia Terminal

    Menampilkan video, panduan kerja, SOP digital, dan informasi operasional.

Topologi pada halaman pertama datasheet memperlihatkan mesin yang terhubung ke industrial computer, diteruskan melalui internet menuju server, lalu dapat diakses oleh beberapa pengguna.

---

5. Standart Paket

Datasheet resmi tidak mencantumkan daftar isi kemasan secara terperinci. Susunan berikut dapat digunakan sebagai referensi awal:

• 1 unit Four-Faith F4931-R2H Industrial Computer
• 1 adaptor daya DC 12 V/1,5 A
• 1 kabel atau konektor power GX12-4
• 2 antena seluler
• 1 antena WiFi
• Kabel atau konektor serial sesuai paket
• Quick start guide atau dokumentasi produk
• Aksesori pemasangan

Aksesori opsional

• TF card
• SSD
• RAM 4 GB
• eMMC 16 GB atau 64 GB
• Layar HDMI
• LVDS display
• Touch screen
• Kabel VGA sesuai konfigurasi
• GPIO expansion
• Antena eksternal high-gain
• Surge protector antena
• SIM card dan paket data
• Private APN atau VPDN
• Platform remote device management
• Aplikasi Android khusus
• Integrasi Microthings Cloud
• Instalasi dan commissioning

Isi paket dapat berbeda berdasarkan model F4931-R2H-TL, F4931-R2H-FL, kapasitas memori, penyimpanan, dan opsi perangkat.
