Remote IO Edge Gateway USR-M100 adalah Remote IoT Gateway yang dirancang untuk kebutuhan edge computing, Internet of Things, smart manufacturing, dan industrial automation. Perangkat ini berfungsi sebagai gateway industri untuk menghubungkan perangkat serial, sensor, I/O, dan perangkat Modbus ke jaringan Ethernet, cellular, cloud platform, maupun sistem monitoring jarak jauh.
USR-M100 mendukung berbagai protokol jaringan seperti TCP, UDP, HTTP, MQTT, SSL, HTTPS, TCPS, MQTTS, SNMP, Telnet, dan NTP. Perangkat ini juga dilengkapi antarmuka industri seperti RS232, RS485, Ethernet port, cellular antenna, DI, DO, dan AI, sehingga cocok digunakan untuk integrasi perangkat industri lama ke sistem IoT modern.
Dengan dukungan Modbus RTU to TCP / JSON, Modbus RTU Master, MQTT Gateway, Modbus Gateway, dan kemampuan edge computing, USR-M100 membantu mengoptimalkan data langsung di sisi perangkat sebelum dikirim ke cloud. Hal ini dapat mengurangi beban komputasi cloud dan meningkatkan efisiensi sistem IoT industri.
Fitur Utama
- Menggunakan 32-bit Arm Cortex-M7 Core SoC dengan frekuensi hingga 400MHz
- Dirancang untuk aplikasi IoT, smart manufacturing, industrial automation, dan edge computing
- Mendukung akses serial jarak jauh melalui internet untuk perangkat serial industri
- Dilengkapi 1 x WAN Ethernet port 10/100Mbps dengan dukungan Auto MDI/MDIX
- Mendukung suhu operasi industri -25°C hingga 75°C
- Mendukung baud rate 600 sampai 230400 bps dan custom baud rate
- Mendukung parity None, Odd, Even, Mark, dan Space
- Mendukung mode operasi TCP Server, TCP Client, UDP, HTTP Client, dan WebSocket Server
- Mendukung Virtual COM USR-VCOM untuk Windows
- Mendukung Modbus Ethernet-to-Serial, termasuk Modbus TCP dan Modbus RTU
- Mendukung konfigurasi melalui Windows Utility dan Web Console / Web Browser
- Firmware dapat di-upgrade melalui Web Browser, Windows configuration tool, dan PUSR remote upgrading
- Mendukung keamanan komunikasi melalui SSL/TLS encryption, HTTPS, TCPS, dan MQTTS
- Mendukung Modbus RTU Master, Edge Computing, Modbus Gateway, dan MQTT Gateway
- Mendukung SNMP V1/V2c
- Dilengkapi I/O onboard: 2 AI 4–20mA, 2 DI, dan 2 DO relay
- Mendukung ekspansi dengan I/O modules
- Digital output mendukung linkage control
- Memiliki 2 serial port, yaitu 1 x RS232/RS485 dan 1 x RS485
- Mendukung cloud platform seperti AWS IoT, Microsoft Azure, ThingsBoard, Alibaba Cloud, PUSR Cloud, EMQX, Tuya, dan Cumulocity IoT.
Technical Spesifikasi
Spesifikasi Umum
| Parameter |
Spesifikasi |
| Produk |
PUSR USR-M100 |
| Tipe Produk |
Remote IoT Gateway |
| Aplikasi Utama |
Edge Computing, IoT, Smart Manufacturing, Industrial Automation |
| Processor |
32-bit Arm Cortex-M7 Core SoC |
| CPU Frequency |
Up to 400MHz |
| Edge Computing |
Supported |
| Modbus RTU Master |
Supported |
| Modbus Gateway |
Supported |
| MQTT Gateway |
Supported |
| Virtual COM |
USR-VCOM untuk Windows |
| Configuration |
Windows Utility, Web Console / Web Browser |
| Firmware Upgrade |
Web Browser, Windows Tool, PUSR Remote Upgrading |
Power Supply
| Parameter |
Spesifikasi |
| Input Voltage |
9–36 VDC |
| Protection |
Reverse polarity protection, surge protection |
| Power Consumption Idle |
< 2.4W |
| Power Consumption Max |
< 4.8W |
Serial Port
| Parameter |
Spesifikasi |
| Jumlah Serial Port |
2 serial ports |
| Serial Port 1 |
1 x RS232 / RS485 |
| Serial Port 2 |
1 x RS485 |
| RS232 Connector |
Terminal block connector: TX, RX |
| RS485 Connector |
Terminal block connector: A, B |
| Baud Rate |
600–230400 bps |
| Data Bits |
7, 8 |
| Stop Bits |
1, 2 |
| Parity |
None, Even, Odd, Mark, Space |
| Flow Control |
None, XON/XOFF |
| Data Framing |
Flexible serial port data framing packing |
Physical Interface dan I/O
| Parameter |
Spesifikasi |
| Digital Input |
2 x Digital opto-isolated input |
| DI Logic Low |
0–2V |
| DI Logic High |
9–36V |
| Digital Output |
2 x Relay Output |
| DO DC Rating |
10A / 28V DC resistive load |
| DO AC Rating NO |
10A / 277V AC resistive load |
| DO AC Rating NC |
5A / 250V AC resistive load |
| Analog Input |
2 x Analog Input |
| AI Signal |
4–20mA |
| Linkage Control |
Supported, data collection points, DI, dan AI dapat menjadi trigger untuk DO |
| Antenna Connector |
1 x SMA-K Connector, center pin SMA Female |
| SIM Slot |
1 x Micro-SIM 3FF, 3V / 1.8V |
Network dan Cellular
| Parameter |
Spesifikasi |
| Ethernet |
1 x WAN Port |
| Ethernet Speed |
10/100 Mbps |
| Ethernet Standard |
IEEE 802.3, IEEE 802.3u |
| Auto MDI/MDIX |
Supported |
| Cellular Network |
LTE Cat4 pada model USR-M100-EAU |
| LTE FDD Band |
B1 / B3 / B5 / B7 / B8 / B20 / B28 |
| LTE TDD Band |
B38 / B40 / B41 |
| WCDMA Band |
B1 / B5 / B8 |
| GSM / GPRS / EDGE |
850 / 900 / 1800 |
| LTE FDD Max Data Rate |
150 Mbps DL / 50 Mbps UL |
| LTE TDD Max Data Rate |
130 Mbps DL / 30.5 Mbps UL |
| WCDMA Max Data Rate |
384 Kbps DL / 384 Kbps UL |
Software dan Protocol
| Parameter |
Spesifikasi |
| Network Protocols |
ICMP, IPv4, ARP, TCP, UDP, DHCP, DNS, HTTPS, MQTT, SNMP, Telnet, NTP, SSL v3 |
| IP Mode |
DHCP / Static IP |
| WebSocket |
Supported |
| MQTT |
Standard MQTT Protocol |
| MQTT Topic |
16 subscription topics dan 16 publish topics |
| Security |
SSL/TLS, HTTPS, TCPS, MQTTS |
| Operation Mode |
TCP Server, TCP Client, UDP, HTTP Client, WebSocket Server |
| Modbus Support |
Modbus RTU, Modbus TCP |
| Modbus RTU to TCP / JSON |
Supported |
| SNMP |
SNMP V1 / V2c |
| IoT Platforms |
Alibaba Cloud, AWS IoT, PUSR Cloud, ThingsBoard |
| User Configuration |
Windows Utility, Web Console HTTP |
Modbus RTU Master
| Parameter |
Spesifikasi |
| Supported Functions |
01, 02, 03, 04 |
| 8-bit Data Format |
INT, UINT |
| 16-bit Data Format |
INT, UINT, MSB first |
| 32-bit Data Format |
Float, INT, UINT, ABCD big-endian, DCBA little-endian, CDAB |
| 64-bit Data Format |
Float |
| Supported Data Points |
128 |
Extendable I/O Modules
| Model |
DI |
AI |
DO |
AO |
AI Type |
AI Range |
DI Voltage |
DO Type |
DO Capability |
Communication |
| USR-IO4040 |
4 |
0 |
4 |
0 |
– |
– |
9–36V |
Relay |
3A |
RS485 |
| USR-IO0440 |
0 |
4 |
4 |
0 |
Current |
4–20mA |
– |
Relay |
3A |
RS485 |
| USR-IO0080 |
0 |
0 |
8 |
0 |
– |
– |
– |
Relay |
3A |
RS485 |
| USR-IO8000 |
8 |
0 |
0 |
0 |
– |
– |
9–36V |
– |
– |
RS485 |
Physical Specification
| Parameter |
Spesifikasi |
| Dimension |
79.6 x 58 x 110 mm |
| Mounting |
DIN rail, wall mounting |
| Ingress Protection |
IP30 |
| Operating Temperature |
-25°C sampai 75°C |
| Operating Humidity |
10% sampai 90% non-condensing |
Hardware Protection dan Indicator
| Parameter |
Spesifikasi |
| ESD |
IEC61000-4-2, Level 3, Class B, contact 6KV, air 8KV |
| Surge |
IEC61000-4-5, Level 3, Class B |
| EFT |
IEC61000-4-4, Level 3, Class B |
| Status LED |
1 x Power, 1 x WORK, 1 x NET, 1 x DATA, 2 x DI, 2 x DO |
| Regulatory Approval |
CE / RED, RoHS |
Ordering Guide
| Model |
Ethernet Port |
Cellular Network |
Region |
Band Frequency |
Extended Modules |
| USR-M100-ETH |
Yes |
None |
Global |
– |
Supported |
| USR-M100-EAU |
Yes |
LTE Cat4 |
Europe, Asia, Africa, Oceania, Brazil |
LTE FDD B1/3/5/7/8/20/28, LTE TDD B38/40/41, WCDMA B1/5/8, GSM/GPRS/EDGE 850/900/1800 |
Supported |
Manfaat dan Aplikasi
Manfaat
- Memudahkan integrasi perangkat serial industri ke jaringan Ethernet, internet, dan cloud
- Mendukung komunikasi data yang lebih aman melalui SSL/TLS, HTTPS, TCPS, dan MQTTS
- Mengurangi beban komputasi cloud melalui kemampuan edge computing
- Mendukung akuisisi data dari sensor dan perangkat Modbus melalui RS232, RS485, DI, DO, dan AI
- Mempermudah monitoring dan kontrol jarak jauh melalui koneksi internet
- Mendukung integrasi ke berbagai cloud platform seperti AWS IoT, Alibaba Cloud, ThingsBoard, dan PUSR Cloud
- Fleksibel untuk aplikasi industri dengan dukungan I/O onboard dan expandable I/O module
- Cocok untuk retrofit sistem lama karena dapat menghubungkan perangkat serial tradisional ke sistem IoT modern
- Mendukung linkage control, sehingga input dari data collection point, DI, atau AI dapat digunakan untuk menjalankan output DO
- Dapat digunakan untuk konversi protokol Modbus RTU to TCP / JSON dan komunikasi MQTT
Aplikasi

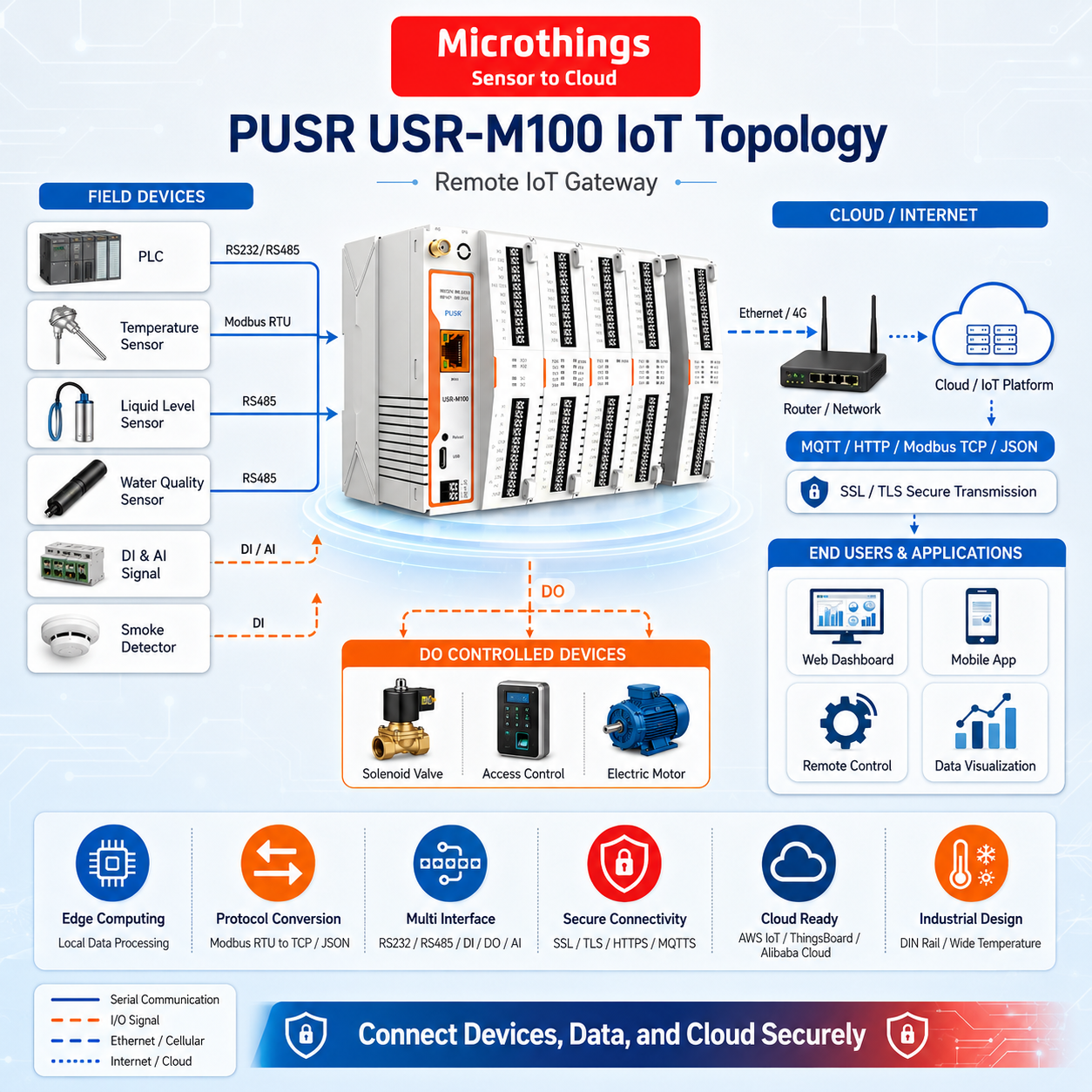

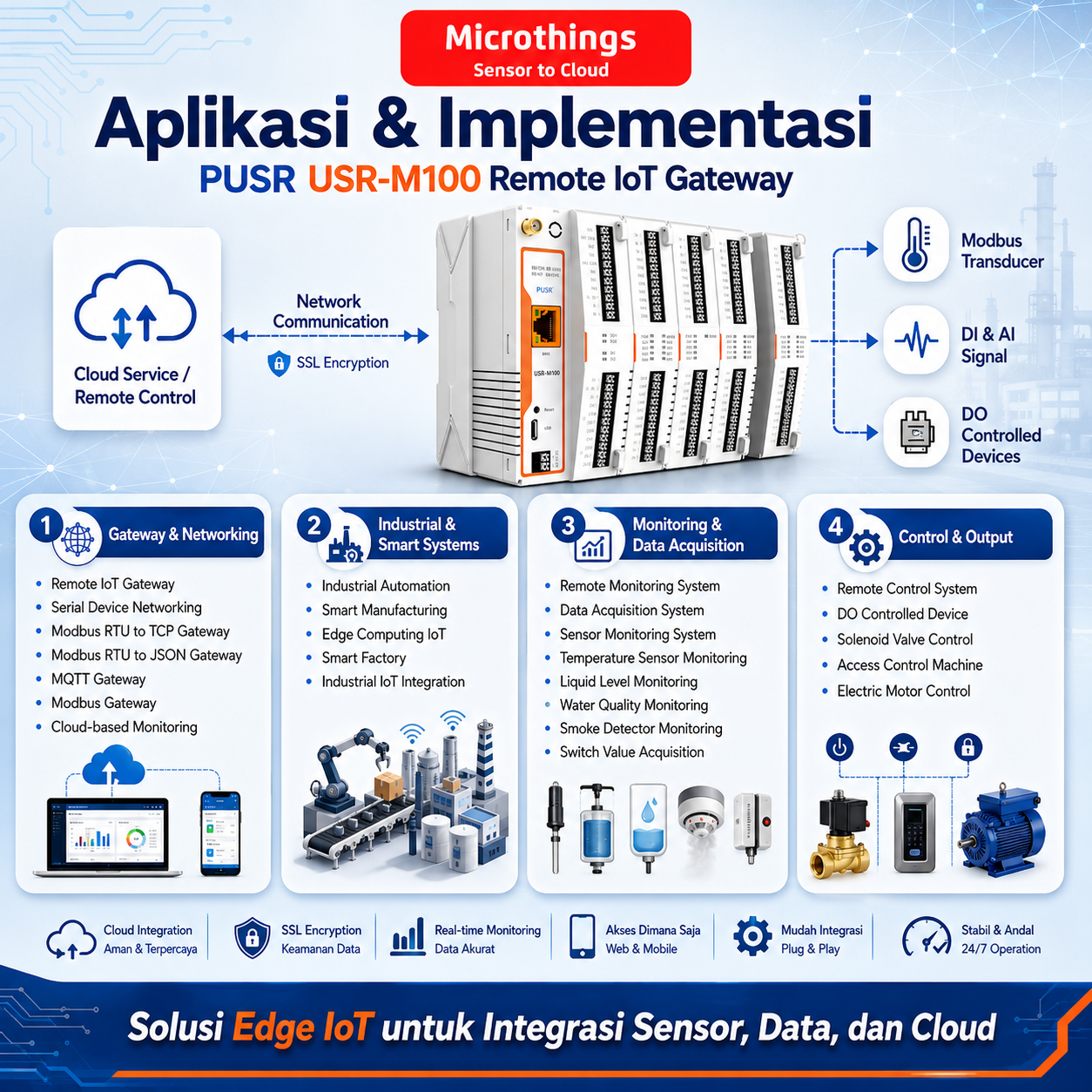

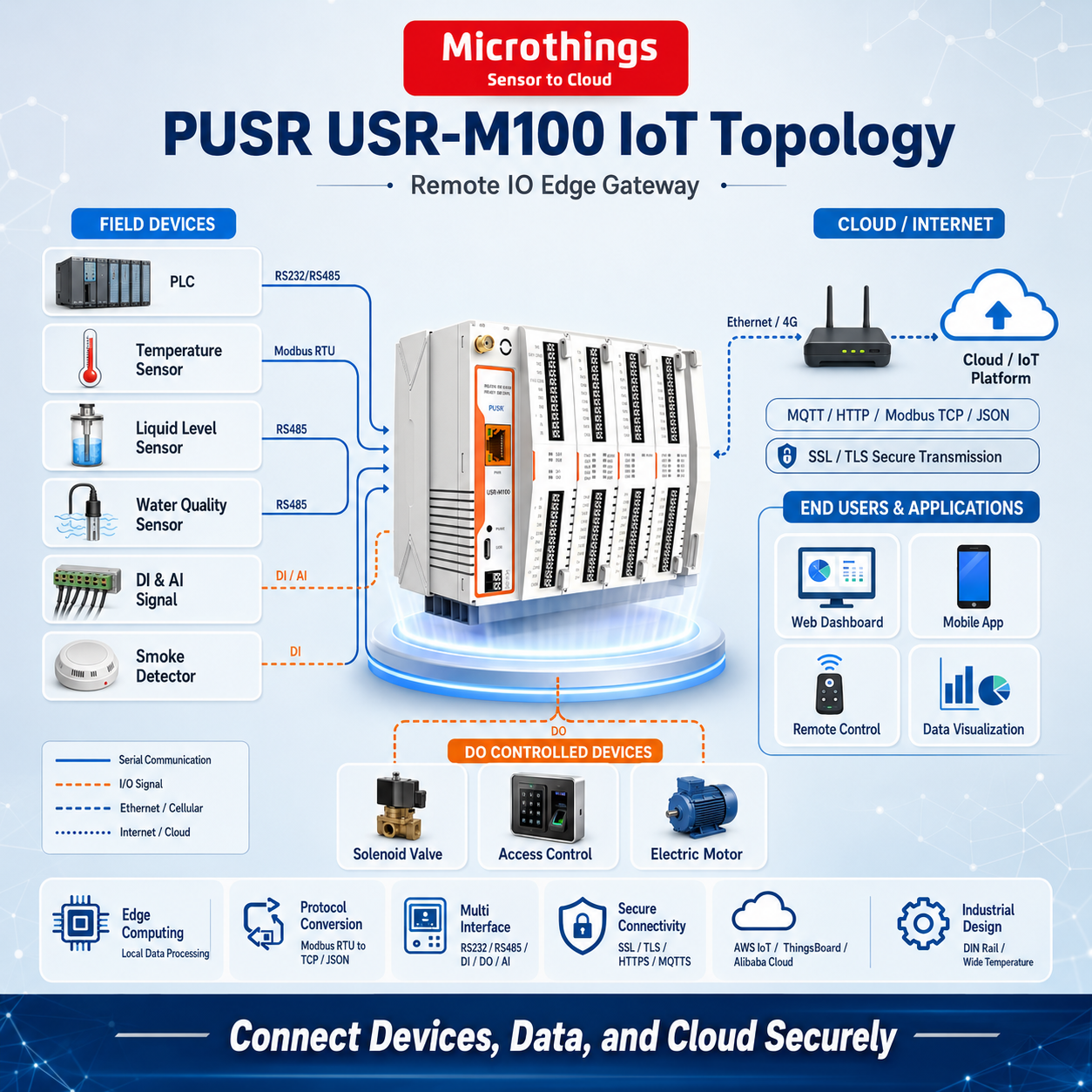

Pada diagram aplikasi di datasheet, USR-M100 digunakan untuk remote control melalui cloud service dengan komunikasi jaringan dan SSL encryption, kemudian terhubung ke perangkat Modbus transducer, sinyal DI & AI, serta perangkat yang dikontrol melalui DO.
- Remote IoT Gateway
- Industrial Automation
- Smart Manufacturing
- Edge Computing IoT
- Remote Monitoring System
- Remote Control System
- Serial Device Networking
- Modbus RTU to TCP Gateway
- Modbus RTU to JSON Gateway
- MQTT Gateway
- Modbus Gateway
- Data Acquisition System
- Sensor Monitoring System
- Temperature Sensor Monitoring
- Liquid Level Monitoring
- Water Quality Monitoring
- Smoke Detector Monitoring
- Switch Value Acquisition
- DO Controlled Device
- Solenoid Valve Control
- Access Control Machine
- Electric Motor Control
- Smart Factory
- Industrial IoT Integration
- Cloud-based Monitoring
Standart Paket
Pada datasheet yang tersedia, detail isi paket standar tidak dicantumkan secara rinci. Untuk kebutuhan website, katalog, atau marketplace, bagian ini dapat ditulis secara aman seperti berikut:
| Isi Paket |
Keterangan |
| 1 x PUSR USR-M100 Unit |
Remote IoT Gateway |
| 1 x Antenna |
Untuk varian cellular, sesuai model pembelian |
| 1 x Terminal Block / Connector Set |
Untuk power, serial, DI, DO, dan AI |
| 1 x DIN Rail Mounting Kit |
Untuk pemasangan pada panel industri |
| 1 x Quick Start Guide / Documentation |
Panduan instalasi dan konfigurasi dasar |
Catatan: isi paket dapat berbeda tergantung model USR-M100-ETH atau USR-M100-EAU, distributor, dan konfigurasi pembelian.
