Deskripsi Produk

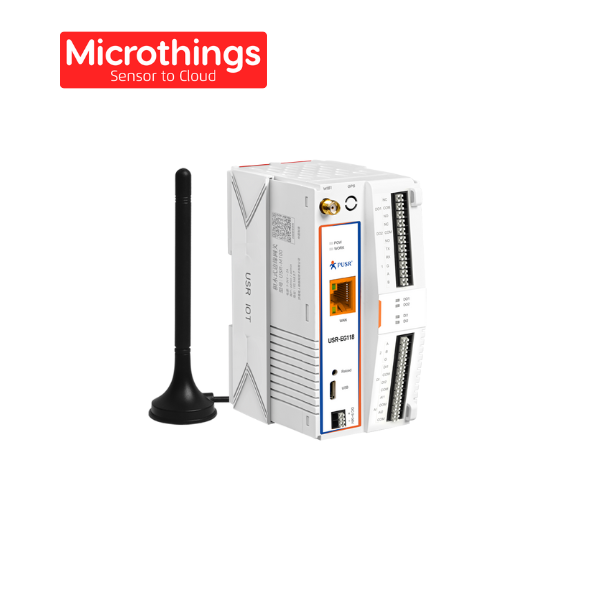

Arduino Open Source IoT Gateway USR-EG118 adalah gateway Industrial IoT berbasis ESP32-WROVER-E yang dirancang untuk menghubungkan sensor, PLC, meter, controller, dan perangkat industri lainnya menuju jaringan lokal maupun platform cloud.

Perangkat ini menggabungkan kemampuan pemrosesan lokal atau edge processing dengan interface RS232/RS485, Digital Input, Digital Output, Analog Input, Ethernet, Wi-Fi, dan Bluetooth Low Energy dalam satu perangkat yang ringkas.

Salah satu keunggulan utama USR-EG118 adalah pendekatan open source development. Pengguna dapat mengembangkan aplikasi menggunakan Arduino IDE maupun ESP-IDF, sehingga logika kontrol, pengolahan data, protokol komunikasi, maupun konektivitas cloud dapat disesuaikan dengan kebutuhan proyek.

Gateway ini sesuai digunakan untuk retrofit sistem lama maupun pengembangan sistem Industrial IoT baru, seperti monitoring utility, wastewater treatment, smart irrigation, solar monitoring, smart farming, factory automation, dan integrasi sensor-to-cloud. PUSR juga menyediakan source-code/demo untuk membantu secondary development dan contoh koneksi ke AWS.

Fitur Utama Product dan Solusi

1. Open Source Development
   Mendukung Arduino IDE dan ESP-IDF untuk pembuatan aplikasi dan logic khusus sesuai kebutuhan sistem.
2. ESP32-WROVER-E Platform
   Menggunakan dual-core Xtensa 32-bit LX6 MCU. Overview resmi PUSR menyebut clock 240 MHz.
3. RS232 / RS485 Industrial Serial
   Menyediakan satu interface serial configurable untuk PLC, smart meter, controller, inverter, data logger, dan perangkat Modbus.
4. Digital & Analog I/O
   Dilengkapi 2 Digital Output, 1 Digital Input, dan 1 Analog Input 4-20 mA untuk integrasi instrument serta kontrol perangkat lapangan.
5. Ethernet Connectivity
   Memiliki satu port RJ45 untuk koneksi LAN, server lokal, router, maupun akses jaringan.
6. Wi-Fi 2.4 GHz
   Mendukung IEEE 802.11b/g/n dengan theoretical rate hingga 150 Mbps.
7. Bluetooth Low Energy
   Kompatibel dengan BLE 4.2 untuk komunikasi dengan perangkat wireless lokal.
8. Flexible Networking Mode
   Mendukung mode AP, STA, AP+STA, AP+LAN, dan AP+WAN untuk berbagai skenario deployment.
9. Edge Processing
   Data sensor dapat diproses secara lokal sebelum diteruskan ke server atau cloud sehingga mengurangi beban komunikasi.
10. Cloud Integration
    PUSR menyediakan contoh source code untuk integrasi dengan AWS dan dapat dikembangkan untuk cloud/platform lain.
11. Wide DC Power Input
    Menggunakan catu daya 9-36 VDC, sesuai kebutuhan panel industri.
12. DIN Rail & Wall Mounting
    Mendukung pemasangan DIN rail maupun wall mounting untuk mempermudah instalasi pada control cabinet.
13. Compact Industrial Design
    Dimensi perangkat hanya sekitar 79.6 × 58 × 110 mm sehingga tidak membutuhkan banyak ruang panel.

Technical Spesifikasi

Manfaat dan Aplikasi

Manfaat

• Mengintegrasikan perangkat serial dan I/O existing tanpa harus mengganti keseluruhan sistem.
• Menghubungkan sensor, PLC, meter, controller, dan actuator ke jaringan IP.
• Memungkinkan pemrosesan data secara lokal di sisi edge.
• Mengurangi kebutuhan seluruh logic diproses di cloud.
• Memudahkan pengembangan aplikasi khusus menggunakan Arduino IDE.
• Mendukung kombinasi komunikasi Ethernet dan Wi-Fi.
• Mengintegrasikan sensor analog 4-20 mA langsung ke gateway.
• Menyediakan Digital Input untuk pembacaan status perangkat.
• Menyediakan Digital Output untuk kontrol relay atau actuator.
• Memungkinkan integrasi server lokal, database, API, MQTT, dan cloud sesuai pengembangan software.
• Mempercepat pengembangan prototype dan proof-of-concept Industrial IoT.
• Cocok untuk retrofit sistem konvensional menjadi sistem IoT.
• Input 9-36 VDC memudahkan integrasi dengan power supply panel industri.
• DIN rail mounting membantu instalasi lebih rapi di dalam control cabinet.

Aplikasi dan Implementasi

1. Wastewater Treatment
   Monitoring pH, flow, level, pressure, pump status, serta control relay pada instalasi pengolahan air limbah.
2. Agricultural Irrigation
   Integrasi soil sensor, flow meter, valve, pump controller, weather sensor, dan sistem irigasi otomatis.
3. Solar Energy Monitoring
   Membaca parameter inverter, power meter, sensor lingkungan, dan status sistem pembangkit surya.
4. Intelligent Farming
   Monitoring temperatur, kelembapan, sensor lingkungan, actuator, dan sistem peternakan atau greenhouse.
5. Factory Automation
   Menghubungkan PLC, sensor, counter, controller, machine status, dan perangkat produksi.
6. Smart Building
   Integrasi meter, HVAC controller, lighting, alarm, sensor, dan sistem building monitoring.
7. Utility Monitoring
   Monitoring listrik, air, gas, genset, pompa, dan equipment utility.
8. Remote Telemetry
   Mengumpulkan data instrument di lokasi remote dan mengirimkannya menuju server/cloud.
9. Custom Industrial IoT
   Digunakan sebagai basis OEM/ODM, data logger, protocol gateway, edge controller, maupun sensor-to-cloud solution.

PUSR sendiri mencantumkan wastewater treatment, agricultural irrigation, solar energy, dan intelligent farming sebagai contoh penggunaan resmi USR-EG118.

 Standart Paket

Untuk kebutuhan penawaran Microthings, Standart Paket dapat dituliskan sebagai:

• 1x Arduino Open Source IoT Gateway USR-EG118
• 1 set Terminal / Connector untuk Power, Serial, dan I/O
• 1 set DIN Rail / Mounting Accessory sesuai konfigurasi
• 1x Quick Guide / Panduan Penggunaan
• 1x Antenna / Network Accessory apabila termasuk dalam SKU supplier

Catatan: PUSR tidak menampilkan satu packing list universal untuk seluruh channel penjualan. Isi antenna, terminal block, mounting accessory, dan power accessory sebaiknya dikonfirmasi kembali sebelum quotation dan purchase order.
