F4932-R1Q Industrial Computer untuk IoT, SCADA, dan Edge Computing

Transformasi digital di sektor industri membutuhkan perangkat komputasi yang mampu memproses data, menghubungkan berbagai peralatan lapangan, menjalankan aplikasi lokal, serta mengirimkan informasi menuju server atau platform cloud. Komputer biasa sering kali kurang sesuai untuk kebutuhan tersebut karena keterbatasan antarmuka, catu daya, ketahanan lingkungan, dan konektivitas industri.

F4932-R1Q Industrial Computer merupakan komputer industri berdaya rendah yang menggabungkan teknologi komputasi berbasis ARM, konektivitas jaringan seluler, Ethernet, WiFi, komunikasi serial, multimedia, dan sistem operasi Android. Perangkat ini menggunakan prosesor quad-core ARM Cortex-A17 Rockchip RK3288 dengan kecepatan hingga 1,8 GHz, RAM DDR3 2 GB, penyimpanan eMMC 8 GB, serta dukungan TF card opsional.

F4932-R1Q dapat dihubungkan dengan PLC, mesin produksi, scanner, printer, kamera, layar sentuh, LCD, keyboard, mouse, dan berbagai perangkat eksternal lainnya. Dukungan jaringan 3G/4G, Gigabit Ethernet, WiFi, RS232, RS485, USB, HDMI, audio, serta APN/VPDN menjadikannya sesuai untuk industrial automation, edge computing, smart kiosk, digital signage, machine monitoring, dan sistem IoT berbasis cloud.

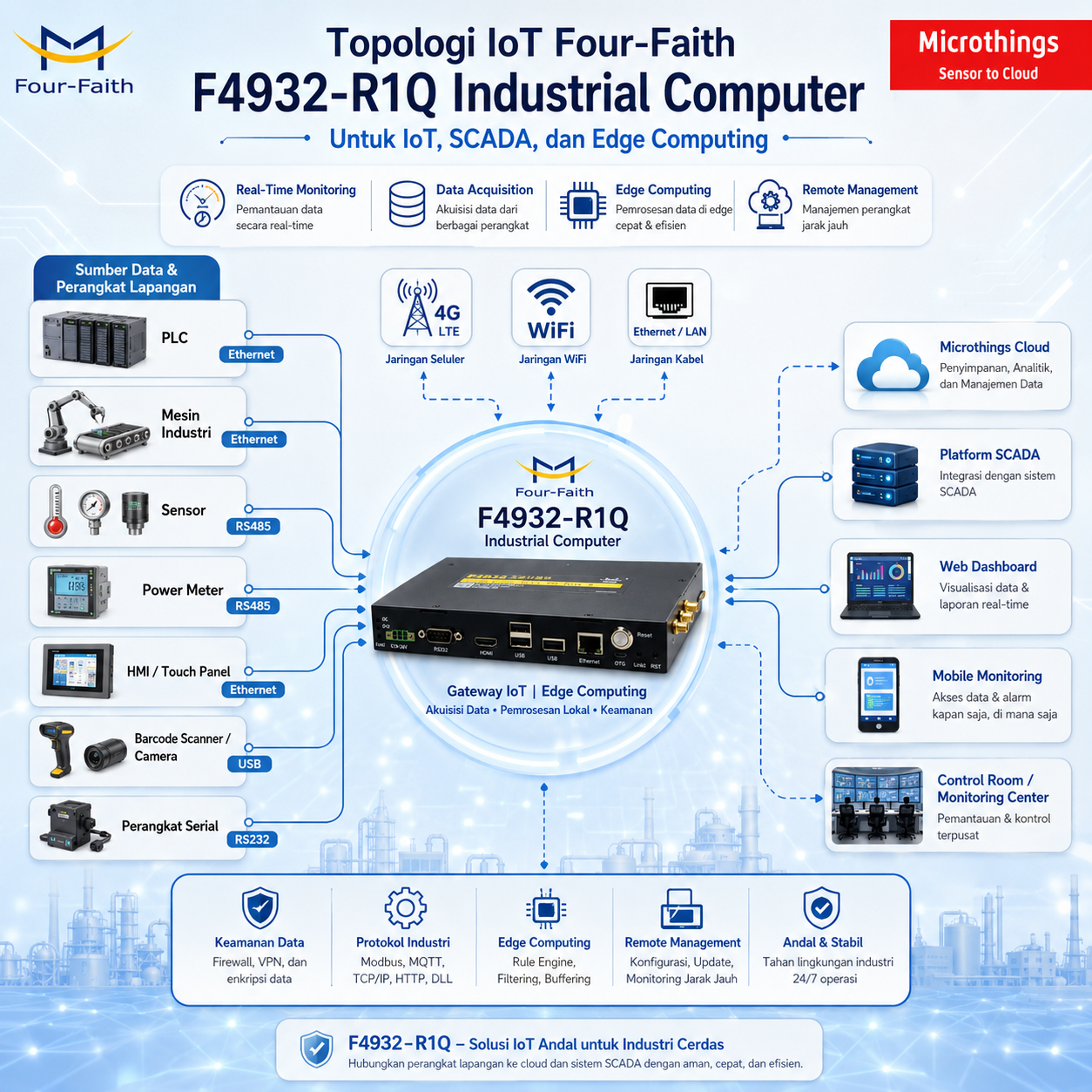

Diagram topologi pada halaman 4 datasheet menunjukkan alur mesin industri menuju F4932-R1Q, kemudian data diteruskan melalui jaringan seluler menuju server dan pengguna akhir.

---

1. Deskripsi Produk

F4932-R1Q adalah industrial computer berbasis ARM yang dikembangkan untuk menjalankan aplikasi lokal, mengolah data lapangan, menampilkan informasi multimedia, dan menghubungkan perangkat industri dengan server melalui jaringan kabel maupun seluler.

Perangkat menggunakan prosesor Rockchip RK3288 quad-core ARM Cortex-A17 dengan clock hingga 1,8 GHz. Prosesor tersebut didukung akselerasi perangkat keras OpenGL ES 2.0 dan OpenVG 1.1 serta mesin codec video Full HD 1080p. Kemampuan ini memungkinkan F4932-R1Q menjalankan aplikasi dashboard, multimedia, human-machine interface, digital signage, dan aplikasi monitoring berbasis Android.

Sistem operasi standar yang tercantum dalam datasheet adalah Android 5.1 dengan lingkungan terbuka. Pengembang dapat membuat dan memasang aplikasi sesuai kebutuhan proyek. Karena versi Android tersebut merupakan versi yang tercantum pada datasheet tahun 2021, kompatibilitas aplikasi dan dukungan pembaruan sistem perlu dikonfirmasi kembali sebelum pengadaan.

Untuk komunikasi perangkat lapangan, F4932-R1Q menyediakan Ethernet Gigabit, RS232, RS485, USB 2.0, USB OTG, HDMI, audio, WiFi, serta jaringan 3G/4G. TF card dan SIM card menggunakan struktur anti-pencurian untuk membantu melindungi media penyimpanan dan kartu komunikasi.

Perangkat menggunakan casing logam dengan desain tahan guncangan, input daya DC 9–24 V, watchdog, mekanisme anti-drop, perlindungan ESD, serta isolasi elektromagnetik pada antarmuka Ethernet. Dengan karakteristik tersebut, F4932-R1Q dapat dipasang pada mesin, panel kontrol, smart kiosk, kendaraan, kabinet industri, dan instalasi remote monitoring.

Catatan antarmuka serial: bagian pengantar datasheet menyebutkan 2 RS232 dan 1 antarmuka RS232/RS485, sedangkan tabel spesifikasi mencantumkan 3 RS232 dan 1 RS485. Konfigurasi port aktual perlu dikonfirmasi berdasarkan varian hardware yang ditawarkan.

---

2. Fitur Utama Product dan Solusi

1. Prosesor quad-core ARM Cortex-A17

F4932-R1Q menggunakan Rockchip RK3288 dengan empat inti ARM Cortex-A17 dan kecepatan utama hingga 1,8 GHz.

Solusi: memberikan kemampuan komputasi lokal untuk menjalankan dashboard, aplikasi Android, pengolahan data, kontrol mesin, dan antarmuka pengguna.

2. Sistem operasi Android

Datasheet mencantumkan Android 5.1 sebagai sistem operasi standar dengan lingkungan pengembangan terbuka.

Solusi: memungkinkan pengguna mengembangkan dan memasang aplikasi khusus sesuai kebutuhan industri, kiosk, monitoring, atau multimedia.

3. Akselerasi grafis dan video Full HD

Perangkat mendukung:

• OpenGL ES 2.0
• OpenVG 1.1
• Codec video Full HD 1080p
• Akselerasi grafis 3D

Solusi: cocok untuk digital signage, video monitoring, dashboard visual, multimedia player, dan HMI berbasis layar.

4. Konektivitas 4G LTE

F4932-R1Q mendukung jaringan FDD-LTE dan TDD-LTE dengan kecepatan teoritis:

• FDD-LTE: hingga 100 Mbps downlink dan 50 Mbps uplink
• TDD-LTE: hingga 61 Mbps downlink dan 18 Mbps uplink

Solusi: menyediakan komunikasi data jarak jauh untuk instalasi yang tidak memiliki jaringan internet kabel.

5. Dukungan APN dan VPDN

Perangkat mendukung dial-up private network melalui APN dan VPDN.

Solusi: membantu membangun jaringan komunikasi seluler yang lebih privat dan terkontrol untuk kebutuhan perusahaan.

6. WiFi IEEE 802.11b/g/n

F4932-R1Q mendukung WiFi 2,4 GHz dengan kecepatan hingga 150 Mbps pada IEEE 802.11n.

Solusi: menyediakan koneksi nirkabel lokal untuk sensor, tablet, perangkat HMI, komputer teknisi, atau jaringan lokal di sekitar mesin.

7. Gigabit Ethernet

Perangkat menyediakan satu port Ethernet RJ45 10/100/1000 Mbps dengan Auto MDI/MDIX dan isolasi elektromagnetik hingga 1,5 kV.

Solusi: mendukung koneksi berkecepatan tinggi menuju PLC, server lokal, kamera, switch, atau jaringan perusahaan.

8. Antarmuka RS232 dan RS485

Tabel spesifikasi mencantumkan tiga RS232 dan satu RS485 dengan konektor DB9 serta perlindungan ESD hingga 15 kV.

Solusi: menghubungkan PLC, RTU, scanner, printer, power meter, mesin, sensor, dan perangkat serial industri lainnya.

9. Empat USB 2.0 dan USB OTG

Perangkat menyediakan:

• 4 × USB 2.0
• 1 × USB 2.0 OTG

Solusi: memungkinkan integrasi kamera, scanner, printer, keyboard, mouse, flash storage, dan perangkat USB lainnya.

10. HDMI dan LVDS opsional

Output HDMI mendukung resolusi hingga 1920 × 1080. Dukungan LVDS tersedia sebagai opsi untuk layar eksternal atau layar sentuh.

Solusi: memudahkan implementasi industrial display, HMI, digital signage, kiosk, dan panel informasi.

11. Audio input-output

F4932-R1Q dilengkapi antarmuka audio 3,5 mm.

Solusi: mendukung sistem pengumuman, multimedia, interkom, digital signage, dan aplikasi kiosk dengan audio.

12. Penyimpanan eMMC dan TF card

Perangkat menyediakan:

• 8 GB eMMC
• 2 GB DDR3
• TF card hingga 32 GB sebagai opsi

Solusi: menyediakan ruang untuk aplikasi, konfigurasi, data logging, multimedia, dan penyimpanan lokal.

13. Intelligent reconnect dan recovery

F4932-R1Q mendukung online retention, reconnect otomatis setelah koneksi terputus, serta pemulihan ketika terjadi gangguan sistem.

Solusi: membantu menjaga perangkat dan aplikasi tetap terhubung tanpa restart manual.

14. Watchdog

Watchdog memantau kondisi sistem dan membantu melakukan pemulihan saat terjadi kondisi abnormal.

Solusi: meningkatkan kestabilan operasi pada aplikasi yang berjalan selama 24 jam.

15. Dual-link backup opsional

Perangkat mendukung perpindahan cerdas antara jaringan 3G/4G dan wired LAN/WAN pada konfigurasi tertentu.

Solusi: menyediakan koneksi cadangan ketika jalur komunikasi utama mengalami gangguan.

16. NTP dan RTC

F4932-R1Q dilengkapi RTC dan mendukung sinkronisasi waktu menggunakan NTP.

Solusi: membantu menjaga akurasi timestamp data, log aktivitas, alarm, dan laporan operasional.

17. Scheduled restart dan power control

Perangkat mendukung restart terjadwal dan pengaturan waktu hidup atau mati.

Solusi: mempermudah pemeliharaan otomatis dan mengurangi konsumsi energi pada jam tidak operasional.

18. Struktur SIM dan TF card anti-pencurian

Slot SIM dan TF card menggunakan desain struktur pelindung.

Solusi: mengurangi risiko pelepasan atau pengambilan kartu tanpa izin pada perangkat yang ditempatkan di area publik.

19. Wide voltage input

F4932-R1Q mendukung catu daya DC 9–24 V dengan standar adaptor DC 12 V/1,5 A.

Solusi: memungkinkan integrasi dengan panel daya 12 V, 24 V, baterai, kendaraan, atau sistem tenaga industri.

20. Perlindungan antarmuka industri

Perlindungan perangkat meliputi:

• Isolasi elektromagnetik Ethernet 1,5 kV
• ESD 15 kV pada RS232 dan RS485
• ESD 15 kV pada SIM/UIM
• Proteksi polaritas terbalik
• Proteksi tegangan berlebih
• Proteksi petir antena sebagai opsi

Solusi: meningkatkan ketahanan perangkat terhadap gangguan listrik dan kondisi instalasi industri.

---

3. Technical Spesifikasi

Spesifikasi utama

Spesifikasi jaringan seluler

Pilihan model

Spesifikasi WiFi

Antarmuka komunikasi

Antarmuka display

Fungsi jaringan dan sistem

Catu daya

Karakteristik fisik

Kondisi lingkungan

Konfigurasi Android, jumlah port serial, LVDS, TF card, antena, dan dual-link backup perlu dikonfirmasi berdasarkan varian produk serta penawaran distributor.

---

4. Manfaat dan Aplikasi

Manfaat

1. Mengolah data langsung di lokasi

   Prosesor quad-core memungkinkan aplikasi dijalankan secara lokal tanpa mengirim seluruh proses ke cloud.

2. Mengurangi keterlambatan sistem

   Pemrosesan lokal dapat mempercepat respons alarm, kontrol, dan visualisasi data.

3. Menghubungkan banyak jenis perangkat

   RS232, RS485, USB, Ethernet, WiFi, HDMI, audio, dan LVDS menyediakan pilihan integrasi yang luas.

4. Mendukung aplikasi Android khusus

   Pengguna dapat mengembangkan aplikasi monitoring, HMI, kiosk, atau multimedia sesuai kebutuhan proyek.

5. Menampilkan dashboard dan multimedia Full HD

   Akselerasi grafis dan video 1080p mendukung tampilan informasi yang responsif.

6. Menyediakan konektivitas remote

   Jaringan 3G/4G memungkinkan perangkat berkomunikasi dengan server dari lokasi yang tidak memiliki internet kabel.

7. Memberikan jaringan cadangan

   Dual-link backup opsional antara jaringan seluler dan wired LAN/WAN membantu mengurangi downtime.

8. Mempermudah pemeliharaan otomatis

   Watchdog, reconnect, recovery, dan scheduled restart membantu menjaga sistem tetap beroperasi.

9. Mendukung penyimpanan lokal

   eMMC dan TF card dapat digunakan untuk menyimpan aplikasi, log, gambar, video, dan data operasional.

10. Melindungi kartu komunikasi

    Struktur anti-pencurian membantu mengamankan SIM card dan TF card.

11. Mendukung instalasi kendaraan dan panel

    Input DC 9–24 V cocok untuk berbagai sistem catu daya industri dan transportasi.

12. Meningkatkan ketahanan komunikasi

    Perlindungan ESD, isolasi Ethernet, dan casing logam membantu menjaga perangkat pada lingkungan industri.

Aplikasi

1. Industrial Edge Computing

   Menjalankan pengumpulan, pengolahan, penyaringan, dan visualisasi data langsung di lokasi.

2. Industrial Automation

   Menghubungkan mesin, PLC, controller, sensor, scanner, printer, dan perangkat produksi.

3. SCADA dan Remote Monitoring

   Mengirimkan data mesin menuju server atau control room melalui Ethernet maupun jaringan seluler.

4. Industrial HMI

   Menjalankan aplikasi HMI berbasis Android dengan output HDMI atau LVDS.

5. Digital Signage

   Menampilkan video, gambar, informasi produksi, promosi, dan konten Full HD.

6. Smart Kiosk

   Mengintegrasikan layar sentuh, printer, scanner, kamera, audio, dan sistem transaksi.

7. Self-Service Terminal

   Digunakan untuk terminal informasi, vending machine, mesin tiket, dan perangkat layanan mandiri.

8. Machine Monitoring

   Mengambil data mesin melalui RS232 atau RS485, lalu mengirimkannya ke server.

9. Machine Vision dan Camera Integration

   USB dan kemampuan pemrosesan video memungkinkan koneksi ke kamera untuk aplikasi monitoring tertentu.

10. Retail dan Shopping Mall

    Cocok untuk kiosk informasi, digital display, smart vending, dan terminal transaksi.

11. Smart Transportation

    Digunakan pada terminal kendaraan, display informasi, sistem tiket, dan monitoring armada.

12. Energy Monitoring

    Menghubungkan power meter, inverter, panel energi, dan dashboard monitoring.

13. Smart Factory Dashboard

    Menampilkan data produksi, alarm, OEE, status mesin, dan informasi pemeliharaan.

14. Remote Equipment Management

    Menghubungkan mesin di lokasi terpencil dengan server, operator, dan platform cloud.

15. Multimedia Industrial Terminal

    Digunakan untuk pemutaran video, informasi keselamatan, panduan kerja, dan pelatihan operator.

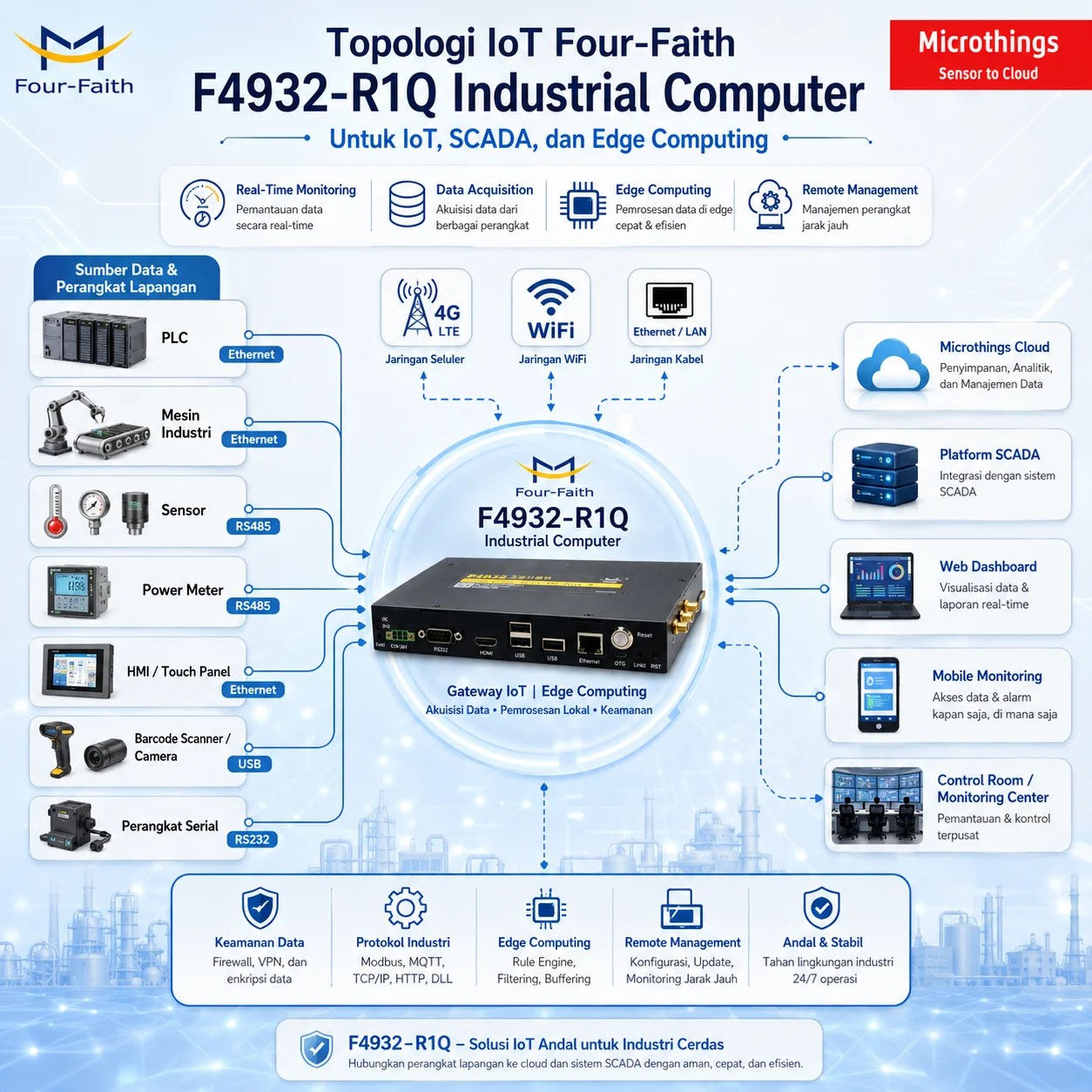

Topologi pada halaman 4 menggambarkan mesin yang terhubung ke F4932-R1Q, kemudian data dikirim melalui cellular internet menuju server dan pengguna.

---

5. Standart Paket

Datasheet resmi tidak mencantumkan daftar packing secara terperinci. Susunan berikut dapat digunakan sebagai referensi awal dan perlu dikonfirmasi kembali kepada distributor:

• 1 unit Four-Faith F4932-R1Q Industrial Computer
• 1 adaptor daya DC 12 V/1,5 A
• 1 terminal power 4-pin
• Antena 3G/4G sesuai varian
• Antena WiFi sesuai konfigurasi
• Kabel atau konektor serial sesuai paket
• Quick start guide atau dokumentasi produk
• Aksesori pemasangan

Aksesori dan layanan opsional

• TF card hingga 32 GB
• LVDS display interface
• Layar sentuh
• Antena GPS sesuai konfigurasi hardware
• Antena eksternal high-gain
• SIM card dan paket data
• Private APN atau VPDN
• Bracket atau mounting kit
• Aplikasi Android khusus
• Integrasi Microthings Cloud
• Instalasi dan commissioning
• Konfigurasi server
• Technical support

Isi paket dapat berbeda berdasarkan model F4932-R1Q-FL atau F4932-R1Q-L, konfigurasi jaringan, jenis display, serta kebutuhan proyek.
