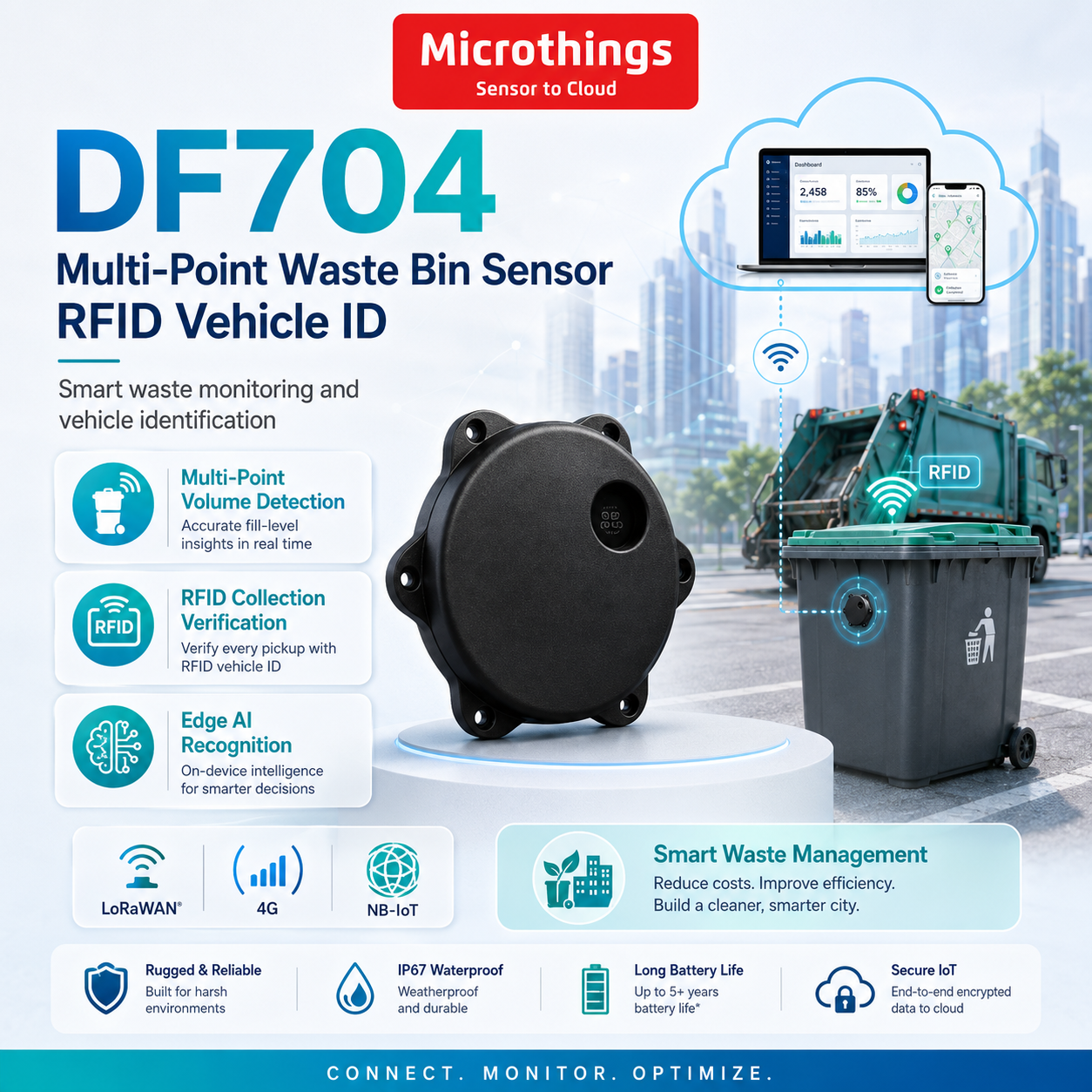

Multi-Point Waste Bin and Vehicle Identification Sensor

Pengelolaan sampah berbasis jadwal tetap sering kali belum memberikan informasi yang cukup mengenai kondisi permukaan sampah, identitas kendaraan pengangkut, dan keberhasilan proses pengosongan tempat sampah. Untuk mendukung operasional yang lebih terukur, diperlukan sensor yang tidak hanya membaca satu titik, tetapi mampu memetakan distribusi ketinggian sampah dan mencatat aktivitas pengangkutan.

DF704 Multi-Point Waste Bin and Vehicle Identification Sensor merupakan sensor tempat sampah berbasis Internet of Things yang menggabungkan Laser ToF 4 × 4 dengan 16 titik pengukuran, identifikasi kendaraan melalui 125 kHz LF RFID, pemrosesan Edge AI, serta konektivitas LoRaWAN, 4G LTE, Cat-M + NB-IoT, atau NB-IoT. Perangkat ini dirancang untuk monitoring level sampah, profil permukaan, dan verifikasi aktivitas pengangkutan pada tempat sampah indoor maupun outdoor tertutup.

1. Deskripsi Produk

DF704 Multi-Point Waste Bin Sensor adalah sensor monitoring tempat sampah pintar yang menggunakan teknologi Laser Time of Flight atau Laser ToF multi-point. Sensor melakukan pengukuran melalui matriks 4 × 4 yang menghasilkan 16 titik deteksi untuk membaca distribusi ketinggian sampah di dalam wadah.

Berbeda dari sensor level satu titik, DF704 dapat menghasilkan data berupa:

• Tingkat kepenuhan tempat sampah
• Matriks ketinggian pada 16 titik
• Profil permukaan sampah
• Informasi identitas kendaraan pengangkut
• Data aktivitas atau peristiwa pengangkutan

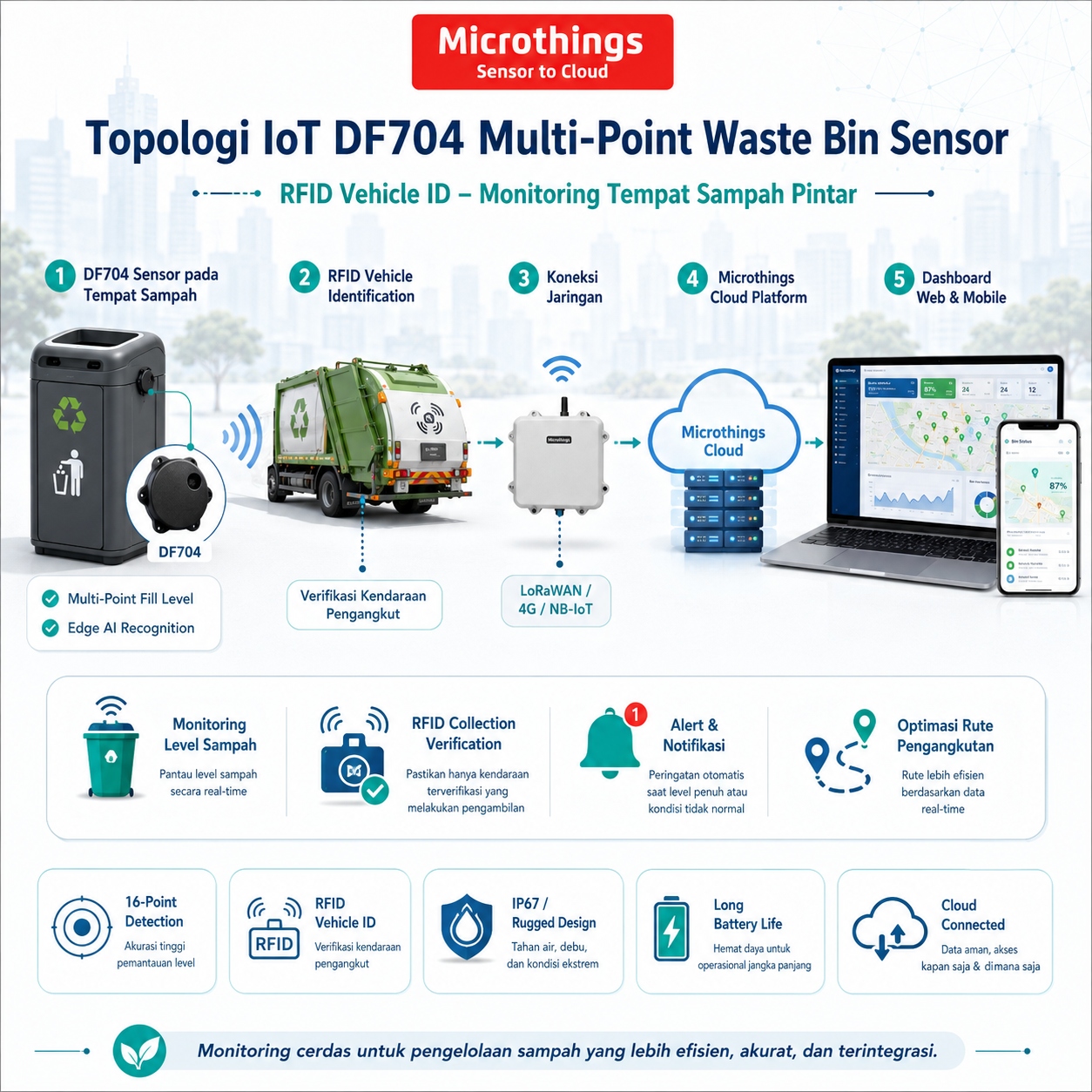

DF704 juga memiliki modul wake-up 125 kHz LF RFID. Ketika kendaraan pengangkut yang dilengkapi LF exciter mendekati tempat sampah dalam jarak sekitar 1–2 meter, sensor dapat aktif, membaca identitas kendaraan, melakukan pengukuran, dan mengirim data aktivitas pengangkutan.

Pemrosesan Edge AI dengan logika finite state machine atau FSM membantu sensor mengenali peristiwa pengangkutan secara lokal. Status pengosongan tidak hanya ditentukan dari keberadaan kendaraan, tetapi juga berdasarkan perubahan ketinggian sampah setelah proses pengangkutan.

Dengan enclosure IP68, baterai internal, dan beberapa pilihan jaringan nirkabel, DF704 sesuai untuk implementasi smart waste management pada tempat sampah indoor, tempat sampah outdoor tertutup, area komersial, kampus, taman, dan fasilitas publik.

2. Fitur Utama Produk dan Solusi

1. Laser ToF Multi-Point 16 Titik

DF704 menggunakan matriks pengukuran Laser ToF 4 × 4 yang menghasilkan 16 titik deteksi di seluruh permukaan sampah.

Solusi:
Memberikan pembacaan distribusi ketinggian dan profil permukaan yang lebih representatif dibandingkan pengukuran satu titik.

2. Monitoring Tingkat Kepenuhan

Sensor mengolah hasil pengukuran ketinggian menjadi informasi tingkat kepenuhan tempat sampah.

Solusi:
Membantu operator mengetahui tempat sampah yang kosong, sebagian terisi, hampir penuh, atau sudah penuh dari sistem monitoring.

3. Pemetaan Profil Permukaan Sampah

Selain menghasilkan nilai level, DF704 mengirimkan matriks ketinggian dan informasi bentuk permukaan sampah.

Solusi:
Mengurangi risiko kesalahan pembacaan ketika sampah menumpuk tidak merata hanya pada salah satu sisi tempat sampah.

4. Identifikasi Kendaraan dengan 125 kHz LF RFID

Modul LF wake-up dapat mengenali kendaraan pengangkut dalam jarak sekitar 1–2 meter ketika kendaraan dilengkapi LF exciter.

Solusi:
Mendukung pencatatan kendaraan yang mendatangi tempat sampah dan membantu proses verifikasi aktivitas pengangkutan.

5. Verifikasi Proses Pengangkutan

DF704 menggabungkan identifikasi kendaraan, perubahan ketinggian sampah, dan pemrosesan Edge AI untuk menentukan apakah proses pengangkutan telah dilakukan.

Solusi:
Memberikan data yang dapat digunakan untuk pelacakan pekerjaan, evaluasi kontraktor, pencatatan layanan, dan kebutuhan penagihan berbasis aktivitas.

6. Edge AI Processing

Sensor mendukung logika finite state machine untuk melakukan pengenalan peristiwa secara lokal. Ketersediaan machine learning core bergantung pada versi firmware.

Solusi:
Meningkatkan keandalan pengenalan aktivitas tanpa seluruh proses harus selalu dilakukan pada server cloud.

7. Pilihan Konektivitas Global

DF704 tersedia dalam beberapa pilihan komunikasi:

• LoRaWAN
• 4G LTE
• Cat-M + NB-IoT
• NB-IoT

Solusi:
Memudahkan pemilihan teknologi komunikasi berdasarkan cakupan jaringan, lokasi pemasangan, skala proyek, dan infrastruktur yang tersedia.

8. Alarm dan Periodic Data Upload

Pengiriman data dapat dipicu oleh:

• LF wake-up dari kendaraan
• Kondisi alarm
• Heartbeat berkala

Solusi:
Mendukung pengiriman data berbasis peristiwa sekaligus memastikan perangkat tetap dapat dipantau secara periodik.

9. Deteksi Risiko Api dan Suhu Tinggi

Fungsi deteksi api atau temperatur tinggi tersedia sebagai fitur opsional.

Solusi:
Memberikan lapisan pemantauan tambahan untuk mendeteksi potensi kondisi berbahaya di dalam tempat sampah.

10. GPS dan BEIDOU Opsional

DF704 dapat dikonfigurasi dengan GPS atau BEIDOU sesuai kebutuhan proyek.

Solusi:
Mendukung pemantauan lokasi untuk tempat sampah atau kontainer yang dapat dipindahkan.

11. Bluetooth Configuration Opsional

Konfigurasi standar dilakukan melalui TTL, sedangkan Bluetooth tersedia sebagai pilihan tambahan.

Solusi:
Mempermudah konfigurasi perangkat secara lokal menggunakan perangkat yang kompatibel tanpa harus selalu menggunakan koneksi kabel.

12. Enclosure IP68

Housing DF704 memiliki tingkat perlindungan IP68 dengan material ABS dan suhu operasi dari -30°C hingga +85°C.

Solusi:
Mendukung penggunaan pada lingkungan industri, fasilitas publik, dan tempat sampah outdoor tertutup dengan kondisi lapangan yang menantang.

3. Technical Spesifikasi

Masa pakai baterai dipengaruhi oleh temperatur lingkungan, kekuatan sinyal, frekuensi pengukuran, frekuensi upload, penggunaan LF wake-up, serta penggunaan GPS.

Catatan Instalasi

DF704 harus dipasang pada bagian atas tempat sampah dengan sensor menghadap ke bawah menuju permukaan sampah. Produk direkomendasikan untuk:

• Tempat sampah indoor
• Tempat sampah indoor terbuka
• Tempat sampah outdoor yang memiliki penutup
• Tempat sampah dengan pemasangan sensor pada bagian bawah penutup

Penggunaan pada tempat sampah outdoor terbuka tidak direkomendasikan. Paparan sinar matahari langsung pada area pengukuran Laser ToF dapat mengurangi jarak deteksi, menghasilkan pembacaan tidak stabil, atau menyebabkan data tidak dapat diperoleh.

4. Manfaat dan Aplikasi

Manfaat Produk

1. Pembacaan Level Lebih Representatif

Enam belas titik pengukuran membantu membaca permukaan sampah yang tidak rata dan mengurangi ketergantungan pada satu titik deteksi.

2. Verifikasi Aktivitas Pengangkutan

Sistem dapat menggabungkan identitas kendaraan dan perubahan ketinggian sampah untuk membantu memastikan bahwa pengosongan telah dilakukan.

3. Meningkatkan Transparansi Operasional

Riwayat kendaraan, kondisi level, dan aktivitas pengosongan dapat digunakan sebagai dasar evaluasi layanan pengangkutan.

4. Mendukung Penilaian Kontraktor

Data aktivitas pengangkutan dapat digunakan untuk mengevaluasi frekuensi, waktu, dan penyelesaian pekerjaan oleh penyedia layanan.

5. Mendukung Sistem Billing

Identifikasi kendaraan dan data collection event dapat digunakan sebagai masukan bagi sistem penagihan berbasis aktivitas atau layanan.

6. Mengurangi Pemeriksaan Manual

Kondisi tempat sampah dan riwayat pengangkutan dapat dipantau melalui platform tanpa harus melakukan pengecekan satu per satu.

7. Mempercepat Respons Operasional

Alarm dan data level membantu operator menentukan tempat sampah yang perlu segera ditangani.

8. Fleksibel untuk Berbagai Jaringan

Pilihan LoRaWAN, 4G LTE, Cat-M + NB-IoT, dan NB-IoT memberikan fleksibilitas dalam menentukan arsitektur komunikasi.

9. Mendukung Pemrosesan Lokal

Edge AI membantu melakukan pengenalan peristiwa di perangkat dan mengurangi ketergantungan penuh pada pemrosesan cloud.

10. Mendukung Smart Waste Management

Data fill level, profil permukaan, identitas kendaraan, dan collection event dapat diintegrasikan ke dashboard operasional pengelolaan sampah.

Aplikasi Produk

1. Tempat Sampah Indoor

Digunakan untuk monitoring level sampah di gedung perkantoran, mal, pusat perbelanjaan, dan fasilitas komersial.

2. Tempat Sampah Outdoor Tertutup

Cocok untuk tempat sampah luar ruangan yang memiliki penutup dan memungkinkan sensor menghadap langsung ke permukaan sampah.

3. Smart City Waste Management

Mendukung sistem pengelolaan sampah kota berbasis sensor, cloud, dashboard, dan data kendaraan pengangkut.

4. Verifikasi Pengangkutan Sampah

Digunakan untuk mencatat kendaraan yang mendekat dan membantu menentukan keberhasilan proses pengosongan.

5. Area Komersial

Dapat diterapkan pada kompleks perbelanjaan, kawasan bisnis, hotel, dan area komersial dengan banyak titik tempat sampah.

6. Kampus dan Sekolah

Membantu memonitor tempat sampah di gedung pendidikan, area terbuka tertutup, kantin, dan fasilitas kampus.

7. Taman dan Ruang Publik

Cocok untuk tempat sampah tertutup di taman, ruang terbuka, dan fasilitas umum.

8. Kawasan Industri

Dapat digunakan untuk monitoring kontainer sampah tertutup dan verifikasi kendaraan pengangkut pada kawasan industri.

9. Monitoring Tempat Sampah Tepi Jalan

Dapat diterapkan pada tempat sampah tertutup di sisi jalan dengan pemasangan sensor pada penutup atas.

10. Sistem Evaluasi Kontraktor

Data collection event dapat digunakan sebagai masukan untuk audit pekerjaan dan evaluasi perusahaan pengangkutan sampah.

5. Standar Paket

Paket standar DF704 terdiri dari:

Komponen yang Dijual Terpisah

• 125 kHz LF exciter untuk kendaraan pengangkut
• GPS atau BEIDOU
• Bluetooth configuration
• Fire atau high-temperature detection
• Platform cloud dan dashboard
• Layanan integrasi sistem
• Instalasi dan commissioning

Catatan: LF exciter 125 kHz tidak termasuk dalam paket standar. Perangkat tersebut harus dipasang pada bagian belakang atau sisi kendaraan pengangkut dan dibeli secara terpisah
