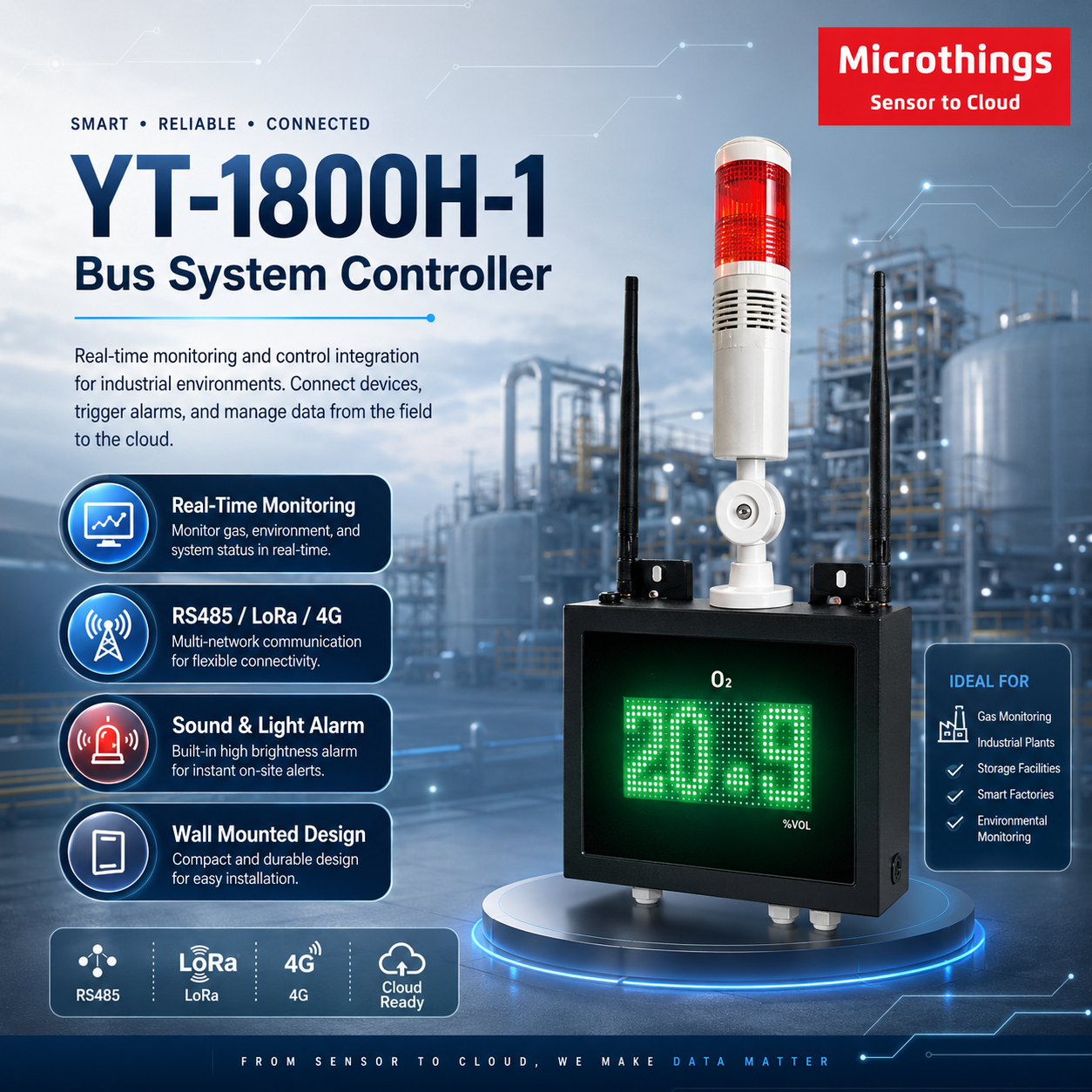

YT-1800H-1 Bus System Controller untuk Sistem Deteksi Gas

Sistem pemantauan gas industri tidak hanya membutuhkan sensor yang akurat, tetapi juga memerlukan controller untuk menampilkan konsentrasi gas, mengelola alarm, mengaktifkan perangkat eksternal, dan meneruskan data ke sistem pemantauan jarak jauh.

YT-1800H-1 Bus System Controller merupakan panel pengendali untuk sistem deteksi gas yang mendukung pemantauan secara real-time, alarm suara dan cahaya, output relay, serta komunikasi data. Controller ini dapat menerima data dari perangkat deteksi gas dan menampilkan konsentrasi gas melalui layar dot matrix berwarna.

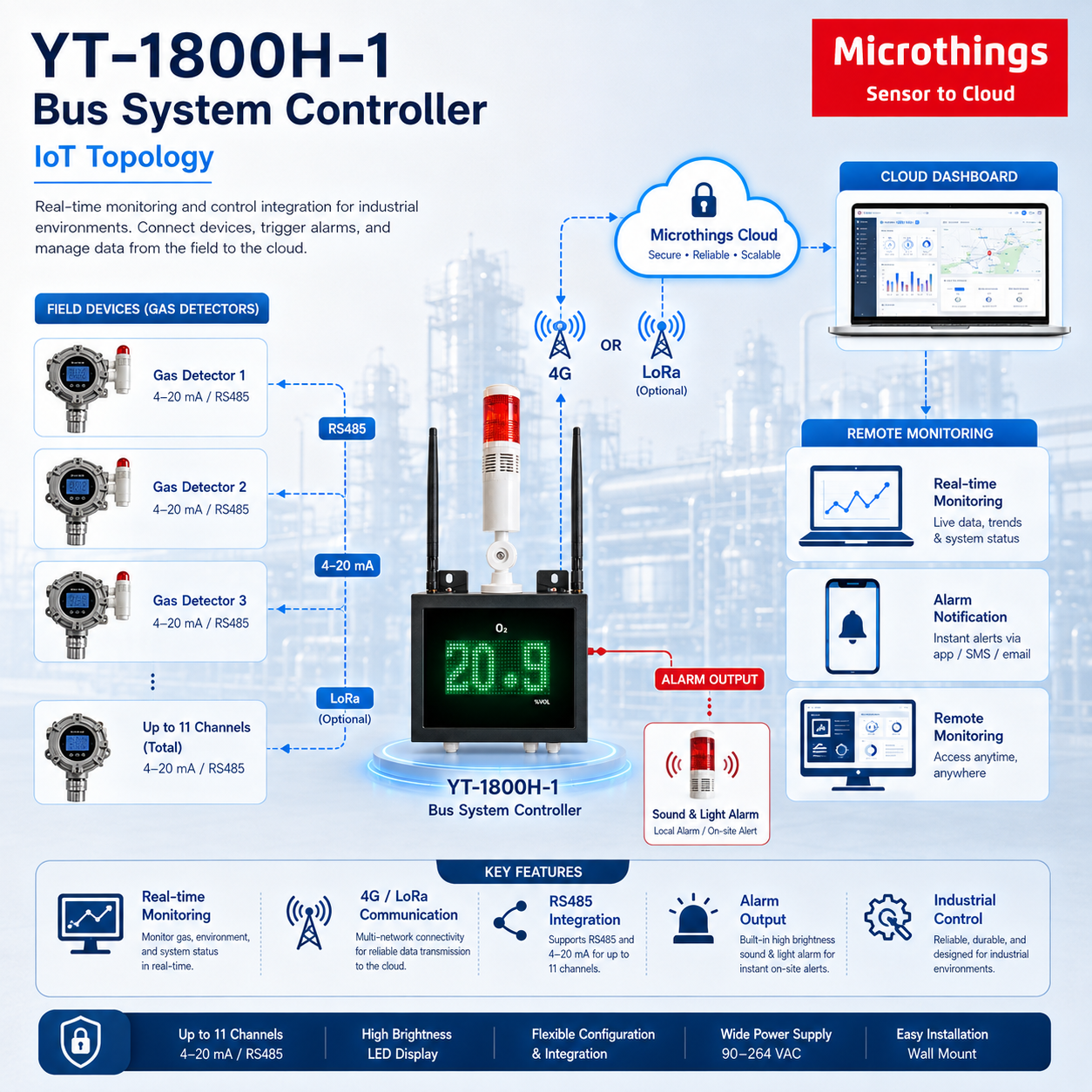

Dengan dukungan RS485, LoRa, 4–20 mA, dan 4G sesuai konfigurasi, YT-1800H-1 dapat digunakan sebagai pusat pengelolaan alarm gas sekaligus mengirimkan data ke komputer, jaringan, atau platform cloud. Desain wall-mounted membuat perangkat sesuai dipasang pada ruang kontrol, area produksi, utility room, maupun fasilitas industri lainnya.

1. Deskripsi Produk

YT-1800H-1 Bus System Controller adalah panel kontrol untuk mengelola perangkat deteksi gas dalam sistem pemantauan terpusat. Perangkat menampilkan nilai konsentrasi gas secara langsung dan memberikan alarm ketika hasil pengukuran mencapai kondisi low alarm, high alarm, atau fault alarm.

Controller dilengkapi layar full-color dot matrix berukuran 128 × 64 mm dengan konfigurasi matriks 32 × 16. Tampilan tersebut dirancang agar informasi konsentrasi gas dapat terlihat dengan jelas, termasuk dari jarak tertentu dan pada kondisi pencahayaan yang kuat.

YT-1800H-1 mengintegrasikan beberapa fungsi utama, meliputi:

• Pemantauan konsentrasi gas secara real-time.
• Alarm suara dan lampu peringatan.
• Tampilan status alarm dan gangguan.
• Output relay untuk perangkat eksternal.
• Komunikasi RS485.
• Komunikasi LoRa opsional.
• Output 4–20 mA opsional.
• Komunikasi 4G opsional.
• Pengiriman data ke sistem cloud.
• Pemantauan jarak jauh melalui sistem yang kompatibel.

Perangkat menggunakan catu daya 90–264 VAC dan dilengkapi dua relay dengan kapasitas kontak maksimum 5 A pada 250 VAC. Relay dapat digunakan untuk mengaktifkan exhaust fan, sirene, lampu alarm, shut-off device, atau perangkat eksternal lainnya sesuai desain sistem.

2. Fitur Utama Produk dan Solusi

1. Monitoring Konsentrasi Gas secara Real-Time

YT-1800H-1 menerima dan menampilkan data konsentrasi gas dari detector yang terhubung.

Solusi: Operator dapat mengetahui kondisi gas secara langsung tanpa melakukan pemeriksaan manual pada setiap detector.

2. Layar Full-Color Dot Matrix

Perangkat dilengkapi layar dot matrix berwarna dengan ukuran tampilan 128 × 64 mm.

Solusi: Informasi konsentrasi gas dan status alarm dapat dibaca dengan lebih jelas dari ruang kontrol.

3. Tampilan Empat Digit

Data konsentrasi gas ditampilkan dalam format empat digit.

Solusi: Nilai pengukuran dapat ditampilkan secara sederhana dan mudah dipahami oleh operator.

4. High-Brightness Display

Layar memiliki tingkat kecerahan tinggi dan dirancang agar tetap terlihat pada kondisi pencahayaan kuat.

Solusi: Membantu operator membaca informasi dari jarak tertentu atau pada area dengan pencahayaan terang.

5. Low Alarm

Controller dapat menampilkan dan memberikan peringatan pada kondisi low alarm.

Solusi: Memberikan peringatan dini sebelum konsentrasi gas mencapai tingkat yang lebih berbahaya.

6. High Alarm

YT-1800H-1 mendukung kondisi high alarm.

Solusi: Mengaktifkan peringatan saat konsentrasi gas mencapai ambang kritis yang telah dikonfigurasikan.

7. Fault Alarm

Perangkat dapat memberikan alarm ketika terjadi kondisi gangguan sistem.

Solusi: Membantu operator mengetahui adanya masalah komunikasi, detector, atau komponen sistem yang membutuhkan pemeriksaan.

8. Alarm Suara dan Cahaya

Controller dilengkapi sistem peringatan suara dan lampu alarm.

Solusi: Peringatan dapat diketahui secara visual maupun audio ketika terjadi kondisi berbahaya.

9. Suara Alarm hingga 90 dB

Berdasarkan spesifikasi produk, tingkat suara alarm mencapai 90 dB pada jarak 30 cm.

Solusi: Alarm dapat terdengar pada area kerja yang memiliki tingkat kebisingan tertentu.

10. Tombol Pengendali Alarm

Perangkat dilengkapi satu tombol untuk mengendalikan alarm suara dan lampu.

Solusi: Operator dapat melakukan acknowledge atau mematikan peringatan suara dan cahaya sesuai prosedur operasional.

11. Dua Output Relay

YT-1800H-1 memiliki dua relay dengan kapasitas kontak maksimum 5 A pada 250 VAC.

Solusi: Relay dapat digunakan untuk mengaktifkan exhaust fan, sirene, alarm beacon, valve, atau perangkat eksternal lainnya.

12. Komunikasi RS485

RS485 tersedia sebagai antarmuka komunikasi utama.

Solusi: Memungkinkan controller berkomunikasi dengan detector atau perangkat industri melalui jalur komunikasi kabel.

13. Komunikasi LoRa Opsional

Controller dapat dikonfigurasikan dengan komunikasi LoRa.

Solusi: Mendukung transmisi data nirkabel pada area yang luas atau lokasi yang sulit dijangkau kabel komunikasi.

14. Output 4–20 mA Opsional

YT-1800H-1 dapat dilengkapi output atau interface 4–20 mA sesuai konfigurasi.

Solusi: Memberikan kompatibilitas dengan berbagai transmitter dan sistem kontrol industri.

15. Komunikasi 4G Opsional

Modul komunikasi 4G tersedia sebagai pilihan.

Solusi: Data dapat diteruskan menuju server atau cloud pada lokasi yang tidak memiliki jaringan kabel.

16. Cloud Monitoring

Data dari controller dapat diteruskan ke sistem cloud apabila dilengkapi komunikasi yang sesuai.

Solusi: Operator dapat melakukan pemantauan dari komputer atau perangkat lain tanpa berada di dekat panel.

17. Desain Modular

Perangkat menggunakan konsep modular untuk mendukung konfigurasi komunikasi dan output yang berbeda.

Solusi: Sistem dapat disesuaikan berdasarkan jenis detector, metode komunikasi, dan kebutuhan integrasi proyek.

18. Wall-Mounted Installation

YT-1800H-1 dirancang untuk pemasangan pada dinding.

Solusi: Memudahkan pemasangan pada ruang kontrol, utility room, ruang keamanan, atau area produksi.

19. Catu Daya 90–264 VAC

Perangkat mendukung rentang input tegangan AC yang luas.

Solusi: Memberikan fleksibilitas pemasangan pada berbagai sistem kelistrikan fasilitas.

20. Konsumsi Daya Rendah

Konsumsi daya keseluruhan tercantum kurang dari 20 watt.

Solusi: Controller dapat digunakan secara terus-menerus dengan kebutuhan daya yang relatif rendah.

3. Technical Spesifikasi

Catatan: LoRa, 4G, dan 4–20 mA disebut sebagai opsi. Konfigurasi komunikasi dan antarmuka akhir harus dikonfirmasi pada saat pemesanan.

4. Manfaat dan Aplikasi

Manfaat

1. Memusatkan pemantauan gas dalam satu panel kontrol.
2. Menampilkan konsentrasi gas secara real-time melalui layar dot matrix berwarna.
3. Memberikan peringatan dini melalui low alarm sebelum kondisi menjadi lebih serius.
4. Memberikan alarm kritis melalui high alarm ketika konsentrasi gas mencapai batas berbahaya.
5. Memberikan informasi gangguan melalui fault alarm.
6. Meningkatkan respons operator dengan alarm suara dan lampu peringatan.
7. Mengaktifkan perangkat keselamatan otomatis melalui dua output relay.
8. Mempermudah integrasi detector menggunakan komunikasi RS485.
9. Mendukung pemantauan nirkabel melalui komunikasi LoRa opsional.
10. Mendukung pemantauan berbasis seluler melalui komunikasi 4G opsional.
11. Memungkinkan pengiriman data ke cloud untuk kebutuhan pemantauan jarak jauh.
12. Memberikan fleksibilitas konfigurasi melalui desain modular.
13. Memudahkan instalasi pada dinding tanpa memerlukan ruang panel yang terlalu besar.
14. Mendukung operasi kontinu dengan konsumsi daya keseluruhan kurang dari 20 watt.

Aplikasi

1. Industri minyak dan gas untuk sistem pemantauan kebocoran gas.
2. Industri petrokimia pada area produksi, penyimpanan, dan proses.
3. Pabrik kimia untuk mengelola alarm dari detector gas beracun atau mudah terbakar.
4. Instalasi pengolahan air limbah untuk monitoring H₂S, CH₄, atau gas lainnya.
5. Boiler room dan utility room untuk pemantauan gas proses dan hasil pembakaran.
6. Ruang generator untuk mengendalikan alarm dan sistem ventilasi.
7. Gudang bahan kimia untuk memberikan peringatan kebocoran secara terpusat.
8. Laboratorium yang menggunakan gas berbahaya atau gas proses.
9. Industri makanan dan farmasi pada fasilitas yang menggunakan gas dalam proses produksi.
10. Industri elektronik dan semikonduktor untuk pengelolaan detector gas proses.
11. Ruang penyimpanan gas untuk integrasi detector, alarm, dan exhaust fan.
12. Area parkir tertutup untuk monitoring CO atau gas buang kendaraan.
13. Ruang kontrol industri sebagai panel pemantauan konsentrasi gas.
14. Sistem IoT industri melalui komunikasi 4G atau LoRa menuju platform cloud.

5. Standar Paket

Brosur yang diberikan tidak mencantumkan daftar isi paket secara resmi. Susunan berikut dapat digunakan sebagai referensi konten sementara dan perlu dikonfirmasi kepada pemasok:

1. 1 unit YT-1800H-1 Bus System Controller.
2. Layar full-color dot matrix terintegrasi.
3. Dua output relay terintegrasi.
4. Alarm suara dan lampu alarm sesuai konfigurasi.
5. Terminal atau konektor instalasi.
6. Aksesori pemasangan dinding.
7. User manual atau dokumentasi produk.
8. Dokumen pemeriksaan atau warranty card apabila disertakan.

Konfigurasi dan Aksesori Opsional

• Modul komunikasi LoRa.
• Modul komunikasi 4G.
• Interface 4–20 mA.
• Fixed gas detector.
• External alarm sounder.
• External alarm beacon.
• Exhaust fan control.
• IoT gateway.
• PC monitoring software.
• Platform Microthings Sensor to Cloud.

Catatan: Isi paket akhir, modul komunikasi, detector yang kompatibel, dan aksesori pemasangan harus mengikuti penawaran serta packing list resmi pemasok.
