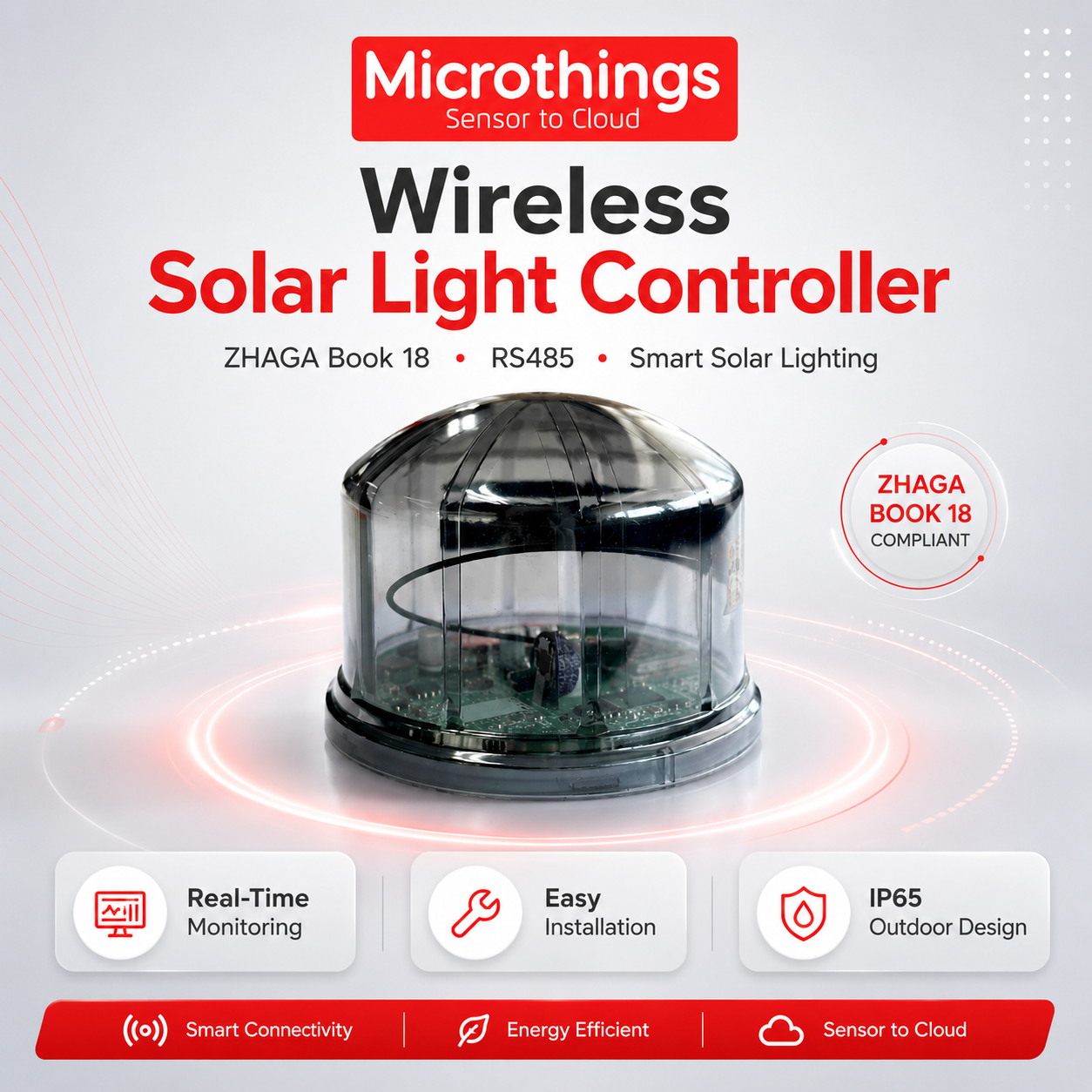

Wireless Solar Light Controller SZ10-ZHAGA-RS485 adalah pengontrol lampu surya pintar dengan antarmuka ZHAGA Book 18, komunikasi RS485, serta dukungan komunikasi nirkabel seperti Zigbee, dan opsi komunikasi LoRaWAN atau LTE Cat.1 sesuai kebutuhan proyek.
Perangkat ini dirancang khusus untuk sistem solar street lighting dan smart solar lighting yang membutuhkan pemantauan jarak jauh, kontrol lampu, pengaturan parameter baterai, serta monitoring status pengisian dan pengosongan baterai secara real-time.

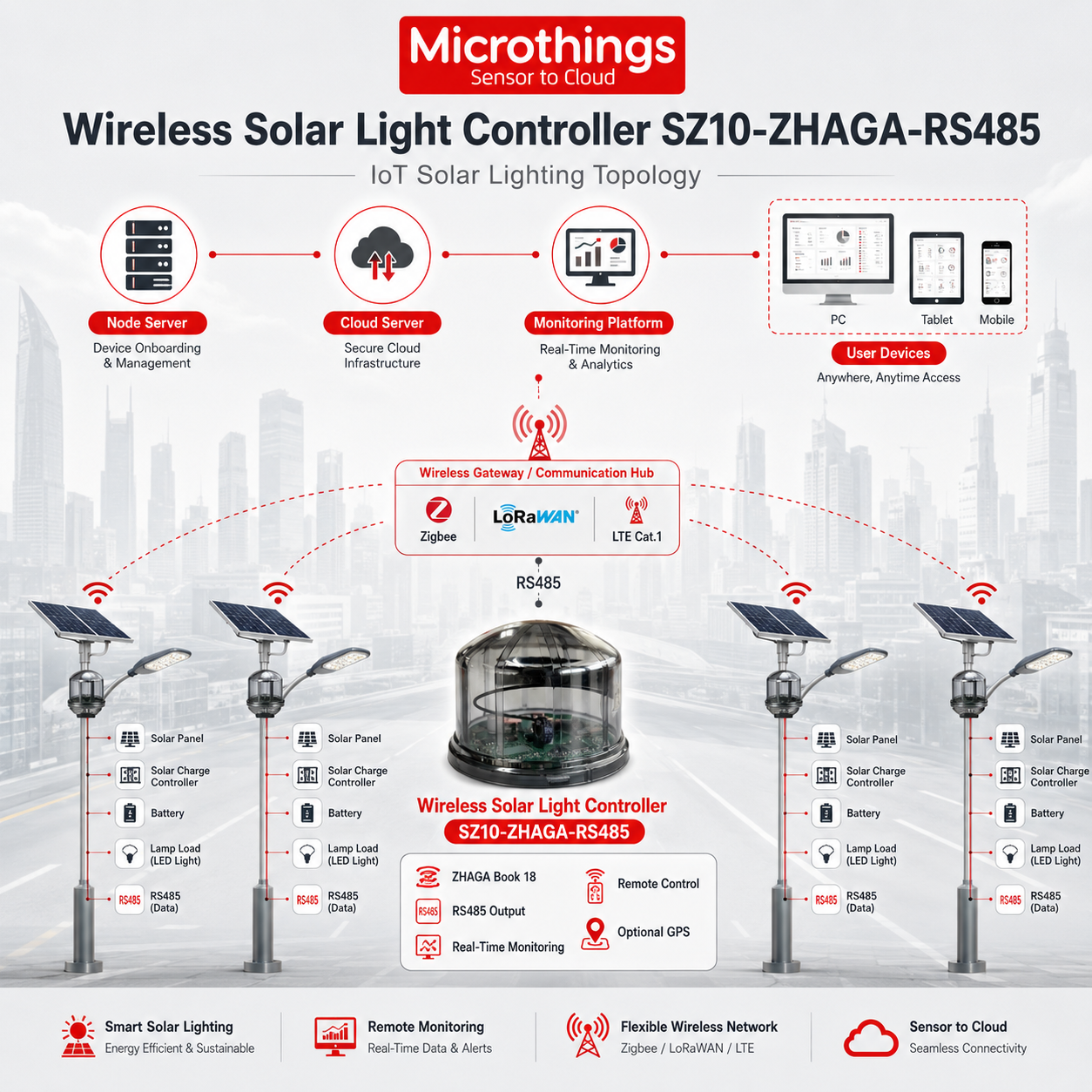

Dengan komunikasi nirkabel, perangkat ini mendukung transmisi data jarak jauh, kemampuan anti-interferensi yang kuat, serta jaringan yang fleksibel. Sistem dapat digunakan untuk membangun topologi mesh network maupun star network, sehingga cocok untuk implementasi penerangan jalan tenaga surya di area luas.
Wireless Solar Light Controller SZ10-ZHAGA-RS485 dapat mengumpulkan data operasional dari pengontrol surya, panel surya, baterai, dan beban lampu. Data seperti tegangan, arus, daya, energi, faktor daya, status kerja beban, status baterai, dan status controller dapat dipantau dari pusat kontrol untuk meningkatkan efisiensi kerja, mengurangi inspeksi manual, serta mendukung penghematan energi.
Fitur Utama
✅ Antarmuka ZHAGA Book 18
Menggunakan interface sesuai standar ZHAGA Book 18 dengan koneksi 4 pin untuk interkoneksi mekanis dan elektrik yang andal.
✅ Komunikasi RS485
Mendukung sinyal output RS485 untuk komunikasi data antara controller dan sistem pengontrol lampu surya.
✅ Dukungan Komunikasi Wireless
Mendukung Zigbee 2.4GHz, serta opsi LoRaWAN atau LTE Cat.1 sesuai konfigurasi proyek.
✅ Jaringan Fleksibel
Dapat digunakan untuk membangun topologi jaringan mesh atau jaringan bintang.
✅ Monitoring Solar Lighting Real-Time
Memantau sistem pencahayaan surya dari jarak jauh melalui modul nirkabel.
✅ Kontrol Lampu Jarak Jauh
Mendukung kontrol ON/OFF dan peredupan lampu dari pusat monitoring.
✅ Konfigurasi Parameter Baterai dan Beban
Parameter baterai surya dan beban dapat dikonfigurasi untuk kebutuhan operasional yang lebih efisien.
✅ Monitoring Panel Surya
Mendukung pemantauan tegangan, arus, dan daya panel surya secara real-time.
✅ Monitoring Baterai
Memantau arus pengisian, arus pengosongan, tegangan baterai, serta status kerja baterai.
✅ Monitoring Beban Lampu
Mendeteksi status kerja beban lampu untuk membantu pemeliharaan dan analisis performa sistem.
✅ GPS Location Optional
Mendukung fungsi lokasi GPS secara opsional untuk membantu pencarian titik lampu saat terjadi gangguan.
✅ Instalasi Mudah
Menggunakan sistem koneksi ZHAGA yang praktis dan dapat merespons instruksi dari pusat dalam hitungan detik.
✅ Suhu Kerja Industri
Dirancang untuk bekerja pada rentang suhu -40°C sampai +85°C.
✅ Desain Outdoor IP65
Memiliki perlindungan IP65 untuk penggunaan luar ruangan.
Technical Spesifikasi
Spesifikasi Umum
| No | Parameter | Value | Keterangan |
|---|---|---|---|
| 1 | Product Name | Wireless Solar Light Controller | Solar lighting controller |
| 2 | Product Model | SZ10-ZHAGA-RS485 | ZHAGA RS485 controller |
| 3 | Interface Standard | ZHAGA Book 18 | 4-pin ZHAGA socket |
| 4 | Input Power | DC5V | Power input |
| 5 | Output Interface | RS485 | Data communication |
| 6 | IP Code | IP65 | Outdoor protection |
| 7 | Antenna Type | Built-in | Antena internal |
| 8 | Operating Temperature | -40°C ~ +85°C | Industrial temperature range |
| 9 | GPS Location | Optional | Untuk pelacakan lokasi lampu |
Spesifikasi Komunikasi
| Parameter | Value | Keterangan |
|---|---|---|
| Wireless Communication | Zigbee / LoRaWAN / LTE Cat.1 | Sesuai varian dan kebutuhan proyek |
| Zigbee Frequency | 2.4GHz ISM Band | Global free frequency band |
| LoRaWAN Channel Plan | CN470 / EU868 / US915 / AU915 / AS923 dan lainnya | Sesuai regulasi wilayah |
| Network Topology | Mesh Network / Star Network | Fleksibel untuk berbagai kebutuhan instalasi |
| Communication Mode | Peer-to-peer / Peer-to-multi peer | Transmisi data antar perangkat |
| Transmission Distance | 400m / 2km | Bergantung kekuatan sinyal dan coverage |
| Antenna Gain | 3dB | Built-in antenna |
| Antenna VSWR | ≤1.5 / ≤2.0 / ≤1.5 | Sesuai tipe komunikasi dan konfigurasi |
Data Collection
| Parameter | Data yang Dikumpulkan | Fungsi |
|---|---|---|
| U | Voltage | Monitoring tegangan |
| I | Current | Monitoring arus |
| P | Power | Monitoring daya |
| Q | Electricity / Energy | Monitoring konsumsi energi |
| COSΦ | Power Factor | Monitoring faktor daya |
| Solar Panel Status | Voltage, Current, Power | Monitoring performa panel surya |
| Battery Status | Charge current, discharge current, voltage | Monitoring pengisian dan pengosongan baterai |
| Load Status | Working status | Monitoring status kerja lampu |
| Controller Status | Working data | Monitoring kondisi controller |
Fitur Kontrol
| Fitur | Spesifikasi | Keterangan |
|---|---|---|
| Remote Lamp Control | Supported | Kontrol sakelar lampu jarak jauh |
| Dimming Control | Supported | Kontrol peredupan lampu |
| Solar Battery Parameter Configuration | Supported | Konfigurasi parameter baterai |
| Load Parameter Configuration | Supported | Konfigurasi parameter beban |
| Real-Time Monitoring | Supported | Monitoring data operasional |
| Remote Command Response | Seconds-level response | Merespons instruksi pusat dalam hitungan detik |

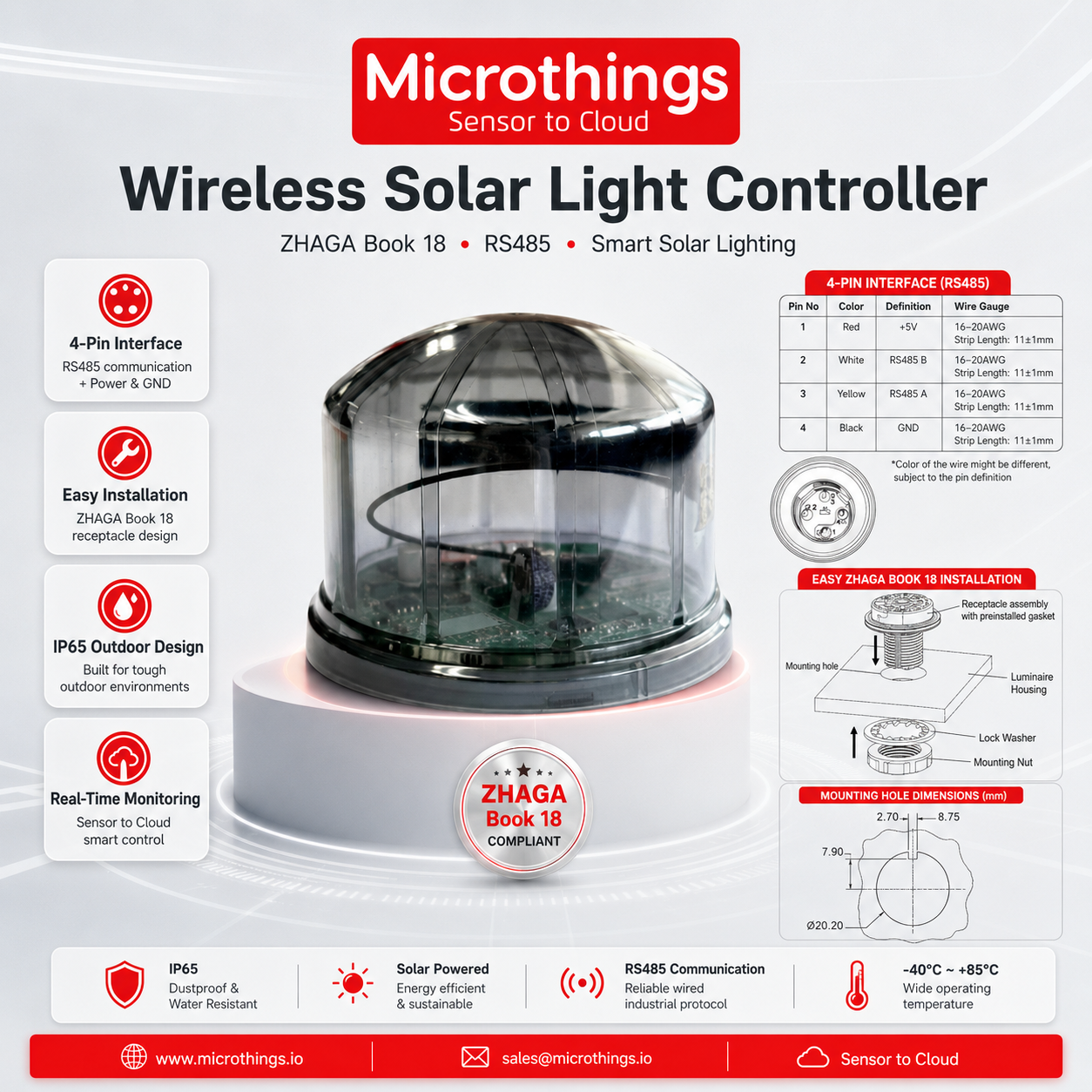

Pin Definition
| Pin No | Color | Definition | Wire Gauge |
|---|---|---|---|
| 1 | Red | +5V | Wire Size 16-20AWG, Strip Length 11 ± 1mm |
| 2 | White | RS485 B | Wire Size 16-20AWG, Strip Length 11 ± 1mm |
| 3 | Yellow | RS485 A | Wire Size 16-20AWG, Strip Length 11 ± 1mm |
| 4 | Black | GND | Wire Size 16-20AWG, Strip Length 11 ± 1mm |
Catatan: Warna kabel dapat berbeda tergantung definisi pin dan konfigurasi produk.
Persyaratan Pemasangan
| Hal yang Harus Dihindari | Keterangan |
|---|---|
| Terkena atau terendam hujan secara tidak sesuai prosedur | Pastikan pemasangan mengikuti standar outdoor dan sealing yang benar |
| Polaritas positif dan negatif terbalik | Pastikan koneksi daya sesuai pin definition |
| RS485 A dan RS485 B terbalik | Pastikan koneksi komunikasi sesuai wiring |
| Pemasangan longgar | Controller harus dipasang secara permanen dan kuat |
| Kabel tergores atau isolasi rusak | Hindari kerusakan pada saluran kabel saat instalasi |
| Kontak mekanis tidak terkunci sempurna | Pastikan koneksi ZHAGA terkunci dengan benar |
Manfaat dan Aplikasi
Manfaat Produk
✅ Mengurangi Inspeksi Manual
Status controller, baterai, panel surya, dan lampu dapat dipantau dari jarak jauh.
✅ Meningkatkan Efisiensi Operasional
Tim pengelola dapat mengetahui kondisi sistem pencahayaan surya secara real-time dari pusat monitoring.
✅ Mendukung Penghematan Energi
Kontrol dimming dan konfigurasi parameter beban membantu mengoptimalkan penggunaan energi baterai.
✅ Mempercepat Deteksi Gangguan
Data status lampu dan lokasi GPS opsional membantu tim teknis menemukan titik gangguan lebih cepat.
✅ Fleksibel untuk Berbagai Jaringan
Mendukung Zigbee, LoRaWAN, atau LTE Cat.1 sesuai kebutuhan area, jarak, dan infrastruktur jaringan.
✅ Cocok untuk Solar Street Lighting
Dirancang khusus untuk sistem lampu jalan tenaga surya yang membutuhkan kontrol dan monitoring cerdas.
✅ Mudah Diintegrasikan ke Platform IoT
Data lapangan dapat dikirim ke sistem monitoring atau platform cloud seperti Microthings untuk visualisasi, alarm, analisis, dan laporan.
Aplikasi Penggunaan
| Sektor | Contoh Aplikasi |
|---|---|
| Solar Street Lighting | Monitoring dan kontrol lampu jalan tenaga surya |
| Smart Lighting | Kontrol ON/OFF, dimming, dan status lampu |
| Smart City | Integrasi sistem lampu surya ke platform monitoring kota |
| Jalan Raya | Penerangan jalan utama berbasis solar power |
| Area Parkir | Penerangan parkir tenaga surya dengan kontrol otomatis |
| Kawasan Industri | Penerangan area pabrik, gudang, dan jalan internal berbasis surya |
| Perumahan dan Kawasan Komersial | Penerangan taman, jalan lingkungan, dan area publik |
| Kawasan Wisata | Lampu taman, pedestrian, dan area publik berbasis tenaga surya |
| Infrastruktur Pemerintah | Sistem penerangan mandiri untuk fasilitas umum |
| Area Remote | Penerangan lokasi terpencil tanpa jaringan listrik PLN |
| Agriculture dan Perkebunan | Penerangan area kebun, jalan akses, dan sistem energi mandiri |
Standar Paket
Komposisi paket dapat disesuaikan dengan varian komunikasi dan kebutuhan proyek. Paket standar yang direkomendasikan:
| Item | Jumlah | Keterangan |
|---|---|---|
| Wireless Solar Light Controller SZ10-ZHAGA-RS485 | 1 unit | Perangkat utama |
| ZHAGA Connector / Interface Set | 1 set | Sesuai konfigurasi produk |
| Installation Guide | 1 set | Panduan pemasangan |
| Wiring Guide / Pin Definition | 1 set | Panduan koneksi kabel |
| Product Label / Device ID | 1 set | Identifikasi perangkat |
| Wireless Communication Module | Opsional | Zigbee / LoRaWAN / LTE Cat.1 sesuai kebutuhan |
| GPS Module | Opsional | Untuk fitur lokasi |
| IoT Monitoring Platform | Opsional | Untuk monitoring dan kontrol terpusat |
| Technical Support | Sesuai kebutuhan | Dukungan instalasi dan konfigurasi |
