TR130-4G Iridium Satellite GPS Tracker IP68 untuk Pelacakan Armada Global
TR130-4G Iridium Satellite GPS Tracker IP68 adalah perangkat pelacakan kendaraan dan aset yang menggabungkan komunikasi 4G LTE/GPRS dengan layanan satelit Iridium Short Burst Data atau SBD. Sistem komunikasi dual-mode tersebut memungkinkan perangkat menggunakan jaringan seluler ketika tersedia dan beralih ke komunikasi satelit ketika kendaraan atau aset keluar dari cakupan jaringan seluler.
Perangkat ini dirancang untuk membantu perusahaan mempertahankan visibilitas terhadap armada yang beroperasi di wilayah terpencil, perairan, pertambangan, perkebunan, jalur logistik lintas wilayah, serta lokasi yang memiliki keterbatasan infrastruktur komunikasi.
TR130-4G juga dilengkapi input dan output untuk membaca status kendaraan, menghubungkan sensor eksternal, serta mengendalikan perangkat tambahan. Dukungan input analog, digital input, digital output, dan RS485 memungkinkan integrasi dengan sensor bahan bakar, flow meter, RFID reader, sensor suhu, kamera, tombol SOS, dan aksesori khusus lainnya.
1. Deskripsi Produk
TR130-4G Iridium Satellite GPS Tracker IP68 merupakan terminal pelacakan mandiri yang mengintegrasikan GPS, jaringan seluler, dan komunikasi satelit Iridium SBD dalam satu perangkat.
Pada area yang masih memiliki cakupan jaringan seluler, TR130-4G menggunakan komunikasi 4G LTE atau jaringan seluler kompatibel untuk mengirimkan posisi kendaraan dan informasi operasional lainnya. Ketika jaringan seluler tidak tersedia, perangkat dapat beralih secara otomatis ke komunikasi satelit Iridium untuk mempertahankan konektivitas.
Kombinasi tersebut memberikan keuntungan dari sisi efisiensi dan kontinuitas komunikasi. Data dapat dikirimkan melalui jaringan seluler yang lebih ekonomis di wilayah dengan sinyal memadai, sementara jaringan satelit digunakan untuk mempertahankan komunikasi di area terpencil.
Jaringan Iridium menggunakan konstelasi satelit Low Earth Orbit yang memberikan cakupan luas untuk aplikasi bergerak. Sistem SBD mendukung pesan dari perangkat menuju server atau Mobile Originated SBD, serta pesan dari server menuju perangkat atau Mobile Terminated SBD.
TR130-4G mendukung pesan Iridium hingga 340 byte untuk pengiriman dan hingga 270 byte untuk penerimaan. Dokumen teknis mencantumkan latensi global hingga satu menit, sedangkan manual menjelaskan latensi dapat berkisar sekitar 5–20 detik berdasarkan panjang pesan dan kondisi jaringan.
Perangkat dilengkapi GPS chipset MT3337 dengan akurasi tanpa bantuan sekitar 3 meter 2D-RMS dan hingga sekitar 2,5 meter menggunakan sistem DGPS yang kompatibel. Sensitivitas tracking mencapai -165 dBm, sehingga perangkat dirancang untuk mempertahankan penerimaan GPS pada berbagai kondisi operasional.
Housing dengan perlindungan IP68 membantu melindungi komponen internal dari debu dan air. Perangkat menggunakan sumber daya kendaraan dengan rentang tegangan luas, sehingga dapat diterapkan pada sistem kendaraan 12 V maupun 24 V.
Dengan fitur alarm, pelacakan real-time, geofence, playback perjalanan, pemantauan bahan bakar, integrasi sensor, dan platform web serta mobile, TR130-4G dapat menjadi bagian dari solusi telematika dan fleet management berbasis Microthings.
2. Fitur Utama Produk dan Solusi

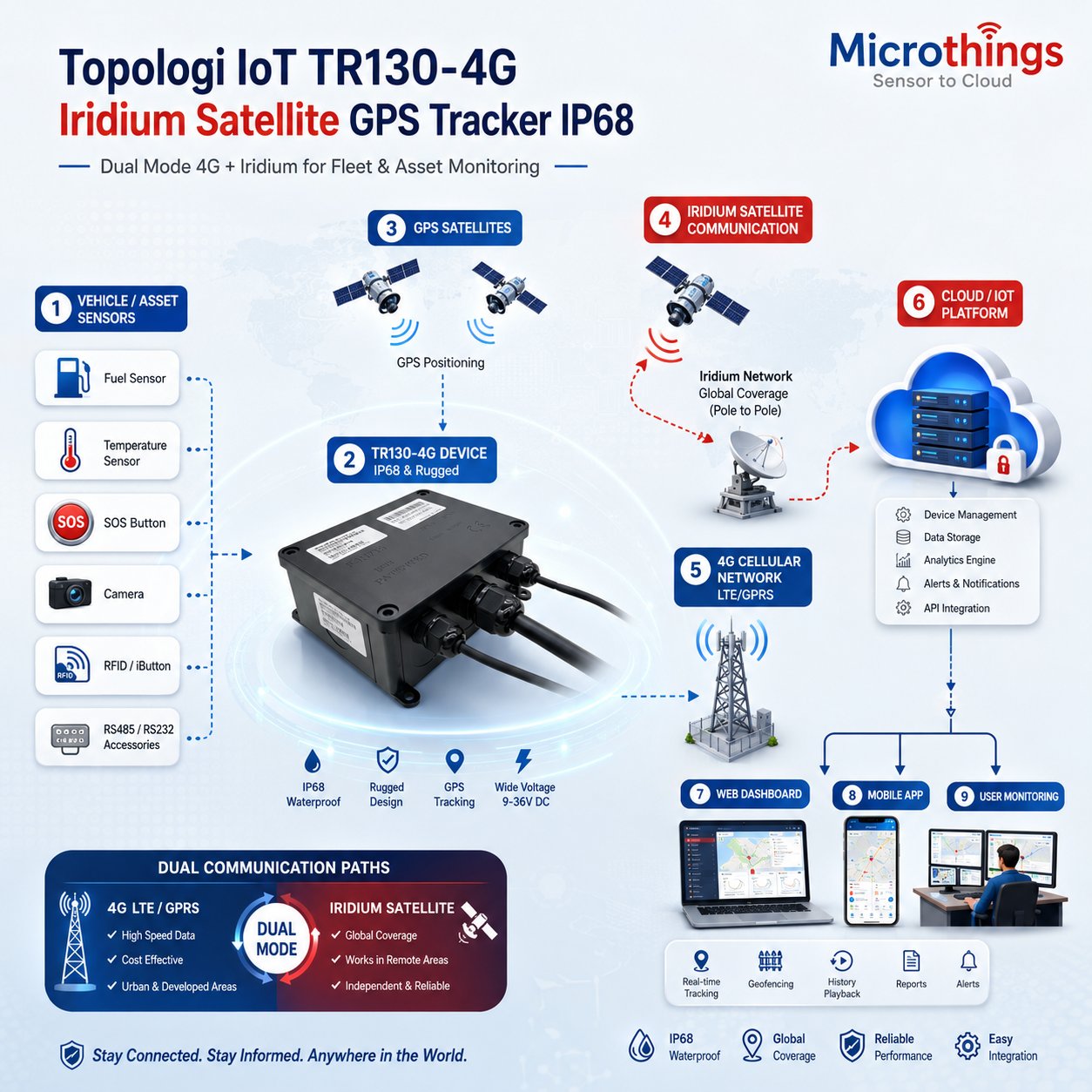

1. Komunikasi Dual-Mode 4G dan Iridium SBD
TR130-4G menggabungkan jaringan seluler dan satelit Iridium dalam satu terminal.
Solusi yang diberikan:
- Menggunakan jaringan 4G ketika sinyal seluler tersedia.
- Beralih ke satelit ketika kendaraan keluar dari jangkauan seluler.
- Mengurangi terputusnya komunikasi di wilayah terpencil.
- Memberikan visibilitas armada dengan area operasi luas.
- Mendukung kebutuhan tracking lintas darat dan perairan.
2. Automatic Network Switching
Perangkat dapat beralih secara otomatis ke jaringan seluler ketika mendeteksi sinyal GSM atau LTE dan menggunakan komunikasi satelit ketika jaringan seluler tidak tersedia.
Solusi yang diberikan:
- Mengurangi kebutuhan pergantian mode secara manual.
- Mengoptimalkan biaya komunikasi data.
- Mempertahankan kontinuitas pemantauan.
- Mempermudah operasional armada yang berpindah antarwilayah.
- Mengurangi risiko kendaraan tidak dapat dipantau.
3. Cakupan Satelit Iridium
Iridium menggunakan jaringan satelit Low Earth Orbit untuk mendukung konektivitas pada aplikasi bergerak.
Solusi yang diberikan:
- Mendukung armada di area pertambangan.
- Cocok untuk kapal dan operasi maritim.
- Membantu monitoring di perkebunan atau wilayah pedalaman.
- Mendukung transportasi lintas wilayah terpencil.
- Memberikan komunikasi alternatif di area tanpa BTS.
4. Iridium Short Burst Data
SBD dirancang untuk mengirimkan pesan data berukuran kecil secara efisien melalui jaringan Iridium.
Solusi yang diberikan:
- Mengirimkan koordinat dan status aset melalui satelit.
- Mendukung komunikasi dua arah.
- Cocok untuk alarm dan pesan telematika singkat.
- Dapat diteruskan ke host melalui email atau TCP/IP.
- Mendukung aplikasi Internet of Things jarak jauh.
Spesifikasi mencantumkan ukuran pesan hingga 340 byte untuk transmisi dan 270 byte untuk penerimaan.
5. Pelacakan GPS Real-Time
TR130-4G menggunakan GPS chipset MT3337 dengan antena eksternal aktif.
Solusi yang diberikan:
- Memantau lokasi kendaraan secara real-time.
- Menampilkan rute perjalanan pada platform.
- Mengetahui posisi terakhir kendaraan.
- Mendukung route playback.
- Mempermudah pengawasan armada dari pusat monitoring.
6. Pengaturan Interval Berdasarkan Waktu dan Jarak
Frekuensi pelaporan dapat disesuaikan berdasarkan interval waktu, jarak, atau kombinasi keduanya.
Solusi yang diberikan:
- Menyesuaikan volume data dengan kebutuhan operasional.
- Mengurangi konsumsi data pada kendaraan yang jarang bergerak.
- Memberikan pembaruan lebih cepat pada perjalanan aktif.
- Mendukung konfigurasi berdasarkan jenis kendaraan.
- Membantu mengoptimalkan biaya layanan satelit.
7. Digital Input untuk Status Kendaraan
Perangkat memiliki digital input untuk membaca status kendaraan atau sensor dengan trigger negatif.
Solusi yang diberikan:
- Membaca status pintu kendaraan.
- Menghubungkan tombol SOS.
- Mendeteksi perangkat atau sensor eksternal.
- Membuat alarm berdasarkan perubahan input.
- Mendukung konfigurasi telematika khusus.
8. Analog Input untuk Sensor Eksternal
Input analog mendukung pembacaan tegangan hingga 36 V. Untuk sensor bahan bakar, input dapat dikonfigurasi pada rentang 0–5 V.
Solusi yang diberikan:
- Menghubungkan sensor level bahan bakar.
- Menghubungkan sensor suhu analog.
- Memantau perubahan nilai sensor secara real-time.
- Mendukung laporan penggunaan bahan bakar.
- Membantu mendeteksi pengisian dan kehilangan bahan bakar.
9. RS485 untuk Integrasi Perangkat
Bus RS485 dapat digunakan untuk menghubungkan beberapa aksesori atau sensor.
Solusi yang diberikan:
- Integrasi fuel level sensor.
- Integrasi flow meter.
- Integrasi RFID atau IC card reader.
- Integrasi kamera RS485.
- Mendukung aksesori khusus sesuai kebutuhan proyek.
10. Output untuk Kontrol Eksternal
Output open-drain dapat digunakan untuk mengontrol relay atau perangkat lain dengan arus maksimum yang dicantumkan hingga 150 mA.
Solusi yang diberikan:
- Mengendalikan relay pemutus bahan bakar.
- Mengaktifkan buzzer.
- Mendukung fungsi lock dan unlock.
- Mengontrol perangkat eksternal.
- Menambah fungsi keamanan kendaraan.
11. ACC Ignition Detection
Input ACC membaca status ignition kendaraan.
Solusi yang diberikan:
- Mengetahui mesin atau kontak kendaraan aktif.
- Membuat laporan perjalanan berdasarkan ignition.
- Mendeteksi penggunaan kendaraan di luar jadwal.
- Mengatur frekuensi transmisi ketika kendaraan aktif.
- Mendukung analisis waktu idle.
12. Power Failure Alert
Perangkat dapat menghasilkan peringatan ketika sumber daya eksternal terputus.
Solusi yang diberikan:
- Mendeteksi pelepasan tracker.
- Memberikan alarm terhadap potensi sabotase.
- Mengetahui gangguan sistem kelistrikan.
- Memanfaatkan baterai cadangan untuk mempertahankan perangkat sementara.
- Mempercepat respons operator.
13. SOS Emergency Alert
Tombol SOS opsional dapat dihubungkan ke digital input.
Solusi yang diberikan:
- Membantu pengemudi mengirimkan permintaan bantuan.
- Memberikan peringatan ke platform monitoring.
- Mendukung kendaraan yang beroperasi di area berisiko.
- Mempercepat tindakan pusat kontrol.
- Menambah fungsi keselamatan personel lapangan.
14. Geofence
Platform mendukung konfigurasi area virtual untuk kendaraan atau aset.
Solusi yang diberikan:
- Memberikan alarm ketika kendaraan keluar area.
- Mendeteksi kendaraan memasuki lokasi tertentu.
- Membatasi wilayah operasi aset.
- Mendukung pengawasan kendaraan rental.
- Memantau aset di area proyek atau pertambangan.
15. Alarm Operasional Kendaraan
Platform dapat menerima beberapa jenis alarm, termasuk:
- ACC trigger.
- Power cut.
- Tow report.
- Speeding.
- Idle report.
Solusi yang diberikan:
- Mendukung evaluasi perilaku pengemudi.
- Mendeteksi kendaraan ditarik atau dipindahkan.
- Mengurangi waktu idle berlebih.
- Memantau pelanggaran kecepatan.
- Meningkatkan keamanan armada.
16. Built-in Memory
Manual mencantumkan memori internal sebesar 4 MB.
Solusi yang diberikan:
- Menyimpan data sementara.
- Mengurangi kehilangan data saat jaringan terganggu.
- Mendukung penyimpanan informasi operasional.
- Menjaga kontinuitas laporan.
- Membantu operasi di wilayah dengan jaringan tidak stabil.
17. Embedded 3D Accelerometer
Sensor percepatan tiga dimensi terintegrasi membantu mendeteksi perubahan gerakan kendaraan.
Solusi yang diberikan:
- Mendukung alarm towing.
- Membaca perubahan pergerakan kendaraan.
- Mendukung analisis perilaku berkendara.
- Membantu mendeteksi penggunaan tanpa izin.
- Mendukung laporan operasional yang lebih lengkap.
18. Firmware Update Over the Air
TR130-4G mendukung pembaruan firmware melalui jaringan.
Solusi yang diberikan:
- Mengurangi kunjungan teknisi ke kendaraan.
- Mempermudah pemeliharaan perangkat dalam jumlah besar.
- Mendukung peningkatan fungsi perangkat.
- Mempercepat distribusi pembaruan.
- Mengurangi downtime operasional.
19. Platform Web, PC, Android, dan iOS
Perangkat dapat digunakan melalui platform PC, web-based tracking, serta aplikasi Android dan iOS.
Solusi yang diberikan:
- Monitoring melalui komputer pusat.
- Akses posisi kendaraan melalui smartphone.
- Penggunaan akun yang sama pada beberapa platform.
- Pemantauan armada kapan saja.
- Mendukung operasi multi-user.
20. Housing IP68
Perangkat menggunakan enclosure dengan rating perlindungan IP68.
Solusi yang diberikan:
- Perlindungan terhadap debu.
- Mendukung instalasi di lingkungan luar ruang.
- Cocok untuk armada pertambangan dan perkebunan.
- Mendukung penggunaan pada kapal atau kendaraan laut.
- Mengurangi risiko kerusakan akibat kondisi lingkungan.
Fitur utama tersebut mengikuti manual dan datasheet TR130-4G.
3. Technical Spesifikasi
Spesifikasi Komunikasi Iridium SBD
| Parameter | Spesifikasi |
|---|---|
| Teknologi satelit | Iridium Short Burst Data |
| Rentang frekuensi | 1616–1625,5 MHz pada datasheet |
| Frekuensi antena | 1616–1626 MHz |
| Daya transmisi rata-rata | Maksimal 0,8 W pada datasheet |
| Daya transmisi modul | 1,6 W pada spesifikasi umum |
| Ukuran pesan transmit | Hingga 340 byte |
| Ukuran pesan receive | Hingga 270 byte |
| Global latency | Maksimal 1 menit pada datasheet |
| Typical latency manual | Sekitar 20 detik |
| Komunikasi | Mobile Originated dan Mobile Terminated SBD |
| Impedansi antena | 50 Ω |
| Gain antena | Lebih dari 3 dBi pada pedestal 7 × 7 cm |
| Panjang kabel antena | 2,5 meter |
Spesifikasi Jaringan Seluler
| Parameter | Spesifikasi |
|---|---|
| LTE-FDD datasheet | B1/B2/B3/B4/B5/B7/B8/B20/B28/B31/B66/B72 |
| GSM | 850/900/1800/1900 MHz |
| LTE data transfer | Hingga 10 Mbps download dan 5 Mbps upload |
| GPRS/EDGE | Hingga 236,8 Kbps download dan upload |
| Stabilitas frekuensi | Kurang dari 2,5 ppm |
| Protokol transmisi | TCP dan SMS |
| Antena seluler | Eksternal, konektor SMA |
| Konsumsi daya LTE yang tercantum | 3,8 mA |
| Konsumsi daya GSM yang tercantum | 3,5 mA |
Tabel datasheet menampilkan rentang LTE yang lebih luas dibandingkan varian regional pada manual. Band perangkat yang dikirimkan perlu dikonfirmasi sesuai varian produk dan operator yang digunakan.
Varian Jaringan pada Manual
| Varian | Frequency Band |
|---|---|
| TR130-4GE | LTE B1/B3/B7/B8/B20; UMTS B1/B8; GSM 900/1800 MHz |
| TR130-4GA | LTE B2/B4/B17; UMTS B2/B5 |
| TR130-4GSA | LTE B1/B3/B5/B7/B8/B28; UMTS B1/B5 |
Spesifikasi GPS
| Parameter | Spesifikasi |
|---|---|
| GPS chipset | MT3337 |
| Akurasi tanpa bantuan | 3 meter 2D-RMS |
| Akurasi DGPS | Sekitar 2,5 meter |
| Sistem koreksi | WAAS, EGNOS, MSAS, RTCM |
| Hot start | Kurang dari 1 detik |
| Warm start | Kurang dari 30 detik |
| Cold start | Kurang dari 31 detik |
| Sensitivitas tracking | -165 dBm |
| Antena GPS | External active antenna |
| Gain antena GPS | 3 dB |
Spesifikasi Input dan Output
| Antarmuka | Spesifikasi |
|---|---|
| Main connector | 12-pin |
| Digital input | 2 pada datasheet |
| Input pada wiring manual | ACC dan beberapa negative-trigger input |
| Analog input | 1 pada datasheet |
| Rentang input analog | 0–36 V |
| Input sensor bahan bakar | 0–5 V |
| Output | 1 pada datasheet |
| Output type | Open-drain |
| Arus output maksimum | 150 mA menurut manual |
| RS485 | Didukung |
| PC setup interface | Konfigurasi dan firmware update |
| Indikator LED | GPS, GSM, dan power |
Definisi Main Harness
| Pin | Fungsi | Keterangan |
|---|---|---|
| 1 | GND | Power dan digital ground |
| 2 | Power | Input daya eksternal |
| 3 | ARM | Output open-drain untuk fuel cut |
| 4 | ACC | Positive-trigger ignition input |
| 5 | RS485-A | Differential signal A |
| 6 | RS485-B | Differential signal B |
| 7 | DOORM | Negative-trigger digital input |
| 8 | Negative input | Dapat digunakan untuk SOS |
| 9 | DOORC | Negative-trigger digital input |
| 10 | AD1 | Analog input 0–36 V atau 0–5 V untuk fuel sensor |
| 11 | GND | Power dan digital ground |
| 12 | Trailer | Analog input untuk deteksi trailer |
Spesifikasi Umum
| Parameter | Datasheet | Manual |
|---|---|---|
| Dimensi perangkat | 112 × 108,5 × 52 mm | 120 × 103 × 28 mm |
| Berat | 500 gram | 215 gram |
| Tegangan input | 8–32 VDC | 9–36 VDC pada instalasi |
| Sistem kendaraan | 12 V dan 24 V | 12 V dan 24 V |
| Baterai cadangan | Li-Po 3,7 V, 500 mAh | Li-Po 3,7 V, 500 mAh |
| Arus GPRS online | 40 mA | 40 mA |
| Arus transmit | 80 mA | 80 mA |
| Arus peak | 120 mA | 120 mA |
| Suhu operasi | -20°C hingga 60°C | -20°C hingga 60°C |
| Perlindungan | IP68 | IP68 |
| Firmware update | OTA | OTA |
Catatan Verifikasi Spesifikasi
Terdapat perbedaan antara datasheet dan manual mengenai:
- Dimensi perangkat.
- Berat perangkat.
- Rentang tegangan input.
- Rentang LTE.
- Daya transmisi Iridium.
- Latensi komunikasi satelit.
Untuk kebutuhan quotation dan pengadaan, gunakan spesifikasi berdasarkan part number, varian regional, dan revisi perangkat yang dikonfirmasi secara tertulis oleh produsen.
4. Manfaat dan Aplikasi
Manfaat
1. Konektivitas Lebih Konsisten
Perpaduan jaringan seluler dan satelit membantu menjaga komunikasi ketika kendaraan berpindah dari area dengan jaringan seluler menuju wilayah terpencil.
2. Efisiensi Biaya Komunikasi
Jaringan seluler dapat digunakan sebagai komunikasi utama, sedangkan satelit digunakan ketika koneksi seluler tidak tersedia.
3. Monitoring Global
Jaringan Iridium mendukung pemantauan kendaraan dan aset dengan cakupan wilayah yang luas.
4. Integrasi Banyak Sensor
RS485 dan input analog memungkinkan penggunaan sensor bahan bakar, suhu, flow meter, RFID reader, dan kamera.
5. Meningkatkan Keamanan Armada
Alarm power cut, towing, speeding, idle, geofence, dan SOS membantu operator merespons kejadian lebih cepat.
6. Mendukung Analisis Bahan Bakar
Sensor bahan bakar dapat digunakan untuk menampilkan konsumsi, pengisian, dan indikasi kehilangan bahan bakar.
7. Pemantauan dari Berbagai Platform
Data dapat diakses melalui aplikasi desktop, browser, Android, dan iOS.
8. Tahan terhadap Lingkungan
Housing IP68 membantu mendukung instalasi kendaraan dan aset di luar ruang.
9. Pemeliharaan Jarak Jauh
Konfigurasi perangkat dan pembaruan firmware dapat dilakukan tanpa selalu membuka perangkat.
10. Mendukung Solusi Kustom
Input-output dan RS485 dapat digunakan untuk mengembangkan solusi yang disesuaikan dengan kebutuhan industri.
Aplikasi
1. Armada Pertambangan
Digunakan untuk memonitor haul truck, kendaraan operasional, alat berat, dan aset di area tambang yang memiliki keterbatasan jaringan seluler.
2. Industri Minyak dan Gas
Mendukung monitoring kendaraan, tanker, peralatan lapangan, dan aset di lokasi eksplorasi terpencil.
3. Transportasi dan Logistik
Membantu memantau truk yang melewati jalur panjang dan area dengan cakupan seluler tidak merata.
4. Kapal dan Operasi Maritim
Komunikasi Iridium dapat digunakan untuk mengirimkan data lokasi kapal selama antena memiliki pandangan yang memadai ke langit.
5. Perkebunan dan Pertanian
Cocok untuk kendaraan operasional, traktor, mesin, dan aset yang digunakan pada lahan luas.
6. Armada Kehutanan
Mendukung kendaraan yang beroperasi di wilayah hutan atau area dengan jaringan terbatas.
7. Refrigerated Truck
Sensor suhu dapat dihubungkan untuk membantu memonitor kondisi ruang pendingin selama perjalanan.
8. Fuel Tanker
Sensor bahan bakar dan flow meter dapat digunakan untuk memonitor volume, konsumsi, dan aktivitas distribusi.
9. Kendaraan Proyek
Perangkat dapat diterapkan pada kendaraan konstruksi dan aset proyek di wilayah terpencil.
10. Trailer Monitoring
Input trailer dapat membantu mendeteksi kondisi trailer terhubung atau terlepas berdasarkan tegangan input.
11. Driver Identification
RFID atau IC card reader dapat digunakan untuk mengidentifikasi pengemudi dan mengontrol penggunaan kendaraan.
12. Monitoring Aset Bergerak
TR130-4G dapat diterapkan pada aset bernilai tinggi yang membutuhkan komunikasi seluler dan satelit.
Rekomendasi aplikasi tersebut didukung oleh penggunaan yang disebutkan dalam manual, termasuk minyak dan gas, transportasi, pertanian, pertambangan, maritim, rail, utility, aeronautical, dan sektor pemerintahan.
5. Standart Paket
Paket Utama
Berdasarkan daftar pemeriksaan pada manual, paket utama mencakup:
- 1 unit TR130-4G GPS Tracker.
- 1 main wiring harness.
- 1 GPS antenna.
- 1 Iridium satellite antenna.
- Dokumentasi atau user manual.
Aksesori Opsional
- Tombol SOS.
- Fuel level sensor.
- Flow meter.
- Sensor suhu.
- Kamera RS485.
- Wireless IC card reader.
- RFID reader.
- Relay fuel cut.
- PC setup cable.
- Antena GSM eksternal sesuai varian.
- Aksesori custom berbasis RS485.
Kebutuhan Tambahan Implementasi
- Kartu SIM 4G yang kompatibel.
- Paket data seluler.
- Layanan Iridium SBD.
- Airtime plan atau paket komunikasi satelit.
- Platform tracking berbasis web.
- Aplikasi mobile Android atau iOS.
- Server host untuk menerima data TCP/IP.
- Instalasi antena GPS, GSM, dan Iridium.
- Jasa konfigurasi dan commissioning.
- Integrasi ke platform Microthings.
Isi paket dan aksesori akhir harus mengikuti quotation serta packing list resmi karena beberapa komponen dinyatakan opsional.
There are no reviews yet.
