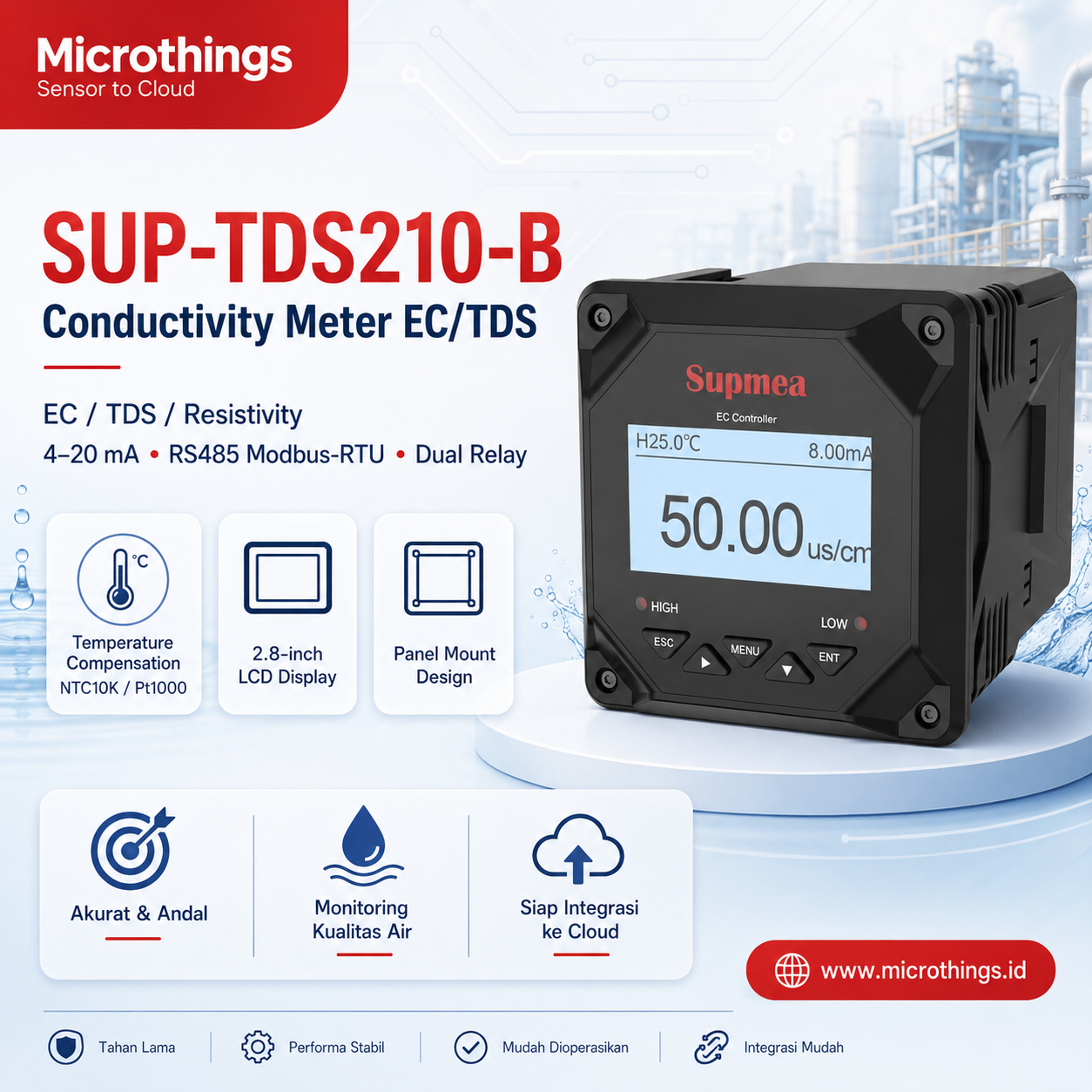

SUP-TDS210-B Conductivity Meter EC/TDS/Resistivity | Microthings

SUP-TDS210-B Conductivity Meter adalah online conductivity analyzer untuk monitoring Electrical Conductivity (EC), Total Dissolved Solids (TDS), Resistivity (ER), dan temperatur secara kontinu pada cairan proses.

Perangkat ini dirancang untuk berbagai kebutuhan industri, seperti thermal power, chemical fertilizer, environmental protection, metallurgy, pharmaceutical, biochemical, food processing, dan tap water. SUP-TDS210-B menyediakan pilihan measurement range yang luas melalui electrode constant 0.01, 0.1, 1.0, dan 10.0.

Selain menampilkan hasil pengukuran melalui 2.8-inch monochrome LCD, analyzer ini menyediakan output 4–20 mA, komunikasi RS485 Modbus-RTU, serta 2-channel relay alarm. Dengan demikian, SUP-TDS210-B dapat diintegrasikan dengan PLC, RTU, SCADA, data logger, maupun Industrial IoT Gateway.

1. Deskripsi Produk

Apa itu SUP-TDS210-B Conductivity Meter?

SUP-TDS210-B Conductivity Meter merupakan intelligent online chemical analyzer yang digunakan untuk mengukur dan memonitor konduktivitas listrik larutan secara kontinu.

Selain parameter EC, perangkat dapat digunakan untuk menampilkan atau memproses parameter:

• EC – Electrical Conductivity
• TDS – Total Dissolved Solids
• ER – Electrical Resistivity
• Temperature

SUPMEA menjelaskan bahwa conductivity meter bekerja dengan electrode yang dimasukkan ke dalam larutan. Sistem memberikan tegangan AC pada electrode untuk mengurangi efek polarisasi. Arus yang dihasilkan kemudian digunakan untuk menghitung conductance dan conductivity berdasarkan karakteristik geometris electrode.

Karena nilai conductivity dipengaruhi oleh temperatur, SUP-TDS210-B mendukung NTC10K atau Pt1000 temperature compensation dengan pilihan kompensasi manual maupun otomatis. Hal ini membantu menghasilkan pembacaan yang lebih konsisten ketika temperatur cairan berubah.

SUP-TDS210-B mendukung berbagai electrode constant sehingga dapat digunakan dari air dengan conductivity sangat rendah sampai cairan dengan conductivity lebih tinggi.

Pilihan range utamanya meliputi:

• K=0.01: 0–20.00 μS/cm
• K=0.1: 0.20–200.0 μS/cm
• K=1.0: 2.00–2000 μS/cm, hingga maksimum 20000 μS/cm pada datasheet
• K=10.0: 0.02–20.00 mS/cm.

Dengan output analog dan digital, analyzer ini dapat dijadikan bagian dari sistem monitoring kualitas air secara terpusat.

2. Fitur Utama Product dan Solusi

1. Monitoring EC, TDS dan Resistivity

SUP-TDS210-B mendukung measurement variable:

EC / TDS / ER

Solusi:
Satu analyzer dapat digunakan untuk berbagai kebutuhan monitoring karakteristik ionik dan kemurnian cairan tanpa membutuhkan controller terpisah untuk setiap parameter.

2. Measurement Range yang Luas

Perangkat mendukung electrode constant:

0.01 / 0.1 / 1.0 / 10.0

Solusi:
Memungkinkan pemilihan electrode berdasarkan tingkat conductivity cairan, dari aplikasi low conductivity sampai cairan dengan concentration lebih tinggi.

3. Automatic Temperature Compensation

Temperature compensation mendukung:

• NTC10K
• Pt1000
• Manual compensation
• Automatic compensation.

Solusi:
Membantu mengurangi pengaruh perubahan temperatur terhadap hasil conductivity measurement.

4. Measurement Temperature hingga 130°C

Datasheet terbaru mencantumkan measurement temperature:

-10°C hingga 130°C.

Solusi:
Memberikan fleksibilitas untuk digunakan pada berbagai cairan proses selama electrode dan instalasinya juga kompatibel dengan temperatur tersebut.

5. Output Analog 4–20 mA

SUP-TDS210-B memiliki isolated output:

4–20 mA

dengan maximum loop 750 Ω dan output error ±0.2%FS.

Solusi:
Memudahkan integrasi dengan PLC, RTU, recorder, control panel, maupun sistem SCADA industri.

6. Komunikasi RS485 Modbus-RTU

Communication protocol yang tersedia:

Isolated RS485 Modbus-RTU.

Solusi:
Memungkinkan data conductivity dan parameter lainnya dikirim secara digital ke controller atau Industrial IoT Gateway.

7. Dual Relay Alarm

Analyzer menyediakan 2-channel relay alarm dengan contact capacity:

250 VAC / 3 A.

Solusi:
Dapat digunakan untuk high/low conductivity alarm atau sebagai bagian dari control logic peralatan eksternal.

8. Upper dan Lower Limit Control

SUP-TDS210-B menyediakan configurable upper/lower limit warning dan delay.

Solusi:
Operator dapat menentukan threshold conductivity sesuai standar proses untuk membantu mendeteksi kondisi abnormal.

9. 2.8-inch LCD Display

Datasheet mencantumkan:

2.8-inch monochrome LCD, resolution 128 × 64.

Solusi:
Operator dapat melihat parameter proses secara langsung dari panel tanpa membutuhkan perangkat tambahan.

10. Isolated Transmission dan Communication

SUPMEA mencantumkan:

• Isolated transmitting output
• Isolated RS485 communication.

Solusi:
Membantu mengurangi interferensi dalam sistem instrumentasi industri.

11. Dual Power Supply Option

Tersedia pilihan:

• 220 VAC ±10%, 50/60 Hz
• 24 VDC ±20%

Datasheet ordering code juga mencantumkan opsi 110 VAC.

Solusi:
Memberikan fleksibilitas ketika diintegrasikan ke panel control dengan power architecture berbeda.

12. Panel Mount Industrial Design

Dimensi SUP-TDS210-B adalah sekitar:

100 × 100 × 150 mm

dengan panel cut-out:

92.5 × 92.5 mm.

Solusi:
Memudahkan pemasangan analyzer pada control panel atau instrumentation cabinet.

13. Integrasi Industrial IoT

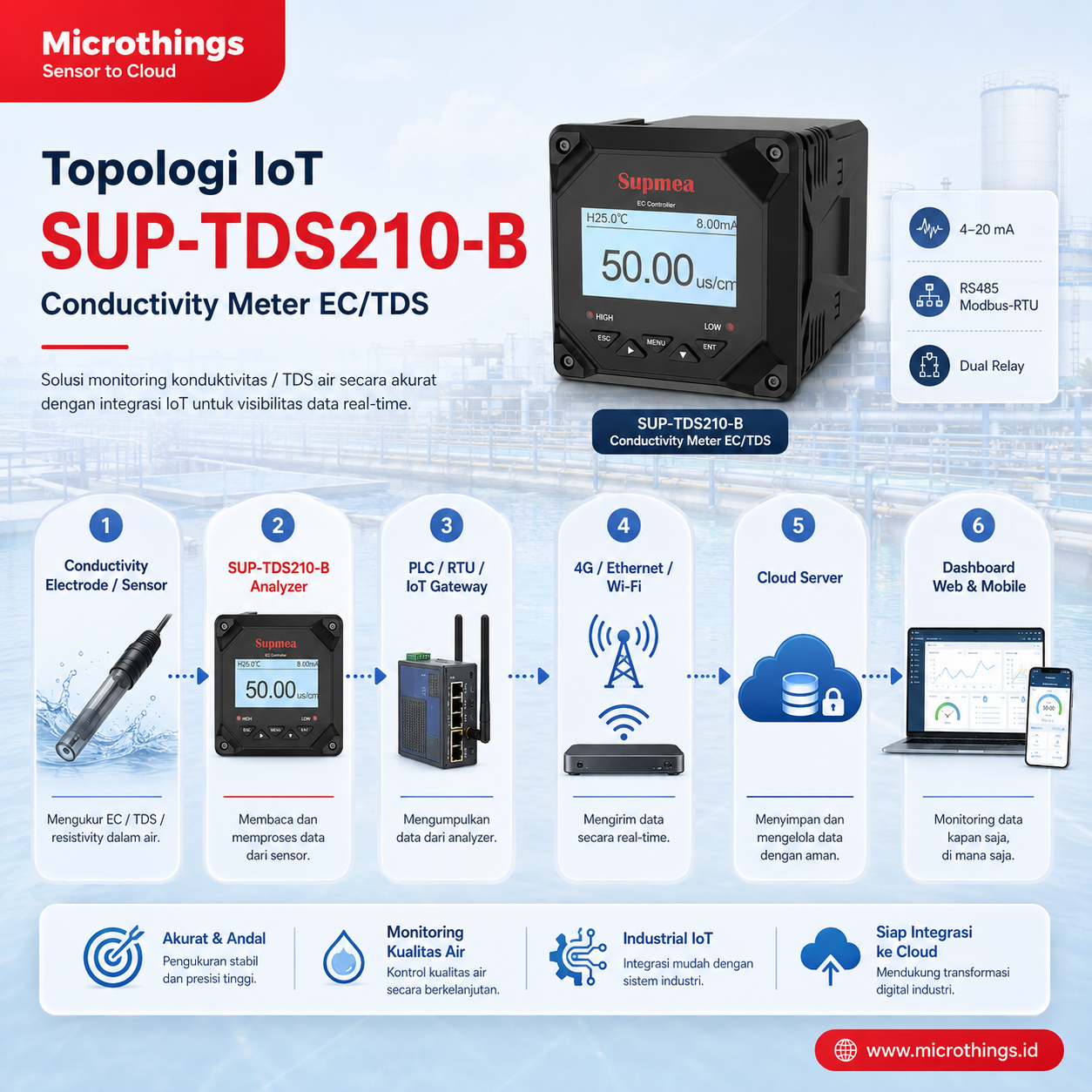

Kombinasi 4–20 mA dan RS485 Modbus-RTU memungkinkan arsitektur:

Conductivity Electrode → SUP-TDS210-B → PLC/RTU/IoT Gateway → 4G/Ethernet → Cloud → Dashboard

Solusi:
Data kualitas air dapat dimonitor secara terpusat dan diteruskan ke sistem automation atau dashboard berbasis cloud.

3. Technical Spesifikasi

Spesifikasi Utama

Parameter	Spesifikasi
Product	Online Conductivity / TDS / Resistivity Analyzer
Model	SUP-TDS210-B
Measurement Variables	EC / TDS / ER / Temperature
Measuring Medium	Liquid
Display	2.8-inch Monochrome LCD
Display Resolution	128 × 64
Dimensions	100 × 100 × 150 mm
Panel Cut-Out	92.5 × 92.5 mm
Weight	Approx. 0.65 kg
Accuracy	2% F.S
EC/TDS/ER Electronic Unit Error	±1% FS
Temperature Sensor	NTC10K / Pt1000
NTC10K Error	±0.3°C
Pt1000 Error	±0.3°C
Temperature Compensation	Manual / Automatic
Measurement Temperature	-10 hingga 130°C
Communication	RS485
Protocol	Modbus-RTU
Analog Output	Isolated 4–20 mA
Maximum Output Loop	750 Ω
Output Accuracy	±0.2%FS
Alarm	2-channel
Relay Contact	NO / NC
Relay Capacity	AC 250V / 3A
Operating Temperature	0–60°C
Operating RH	10–85% RH, non-condensing
AC Power	220VAC ±10%, 50/60Hz
DC Power	24VDC ±20%, input ≥6W
Installation	Panel Mount

Spesifikasi di atas mengikuti datasheet resmi SUP-TDS210-B.

Measurement Range Berdasarkan Electrode

Electrode Constant	Measurement Range
K = 0.01	0–20.00 μS/cm
K = 0.01 Resistivity	0.05–20.00 MΩ·cm
K = 0.1	0.20–200.0 μS/cm
K = 1.0	2.00–2000 μS/cm
K = 1.0 Maximum	Hingga 20000 μS/cm
K = 10.0	0.02–20.00 mS/cm

Catatan: Pemilihan electrode constant sangat penting. Electrode harus disesuaikan dengan conductivity range, temperatur, media, dan proses aktual.

Kondisi Penyimpanan

Parameter	Kondisi
Storage Temperature	-15 hingga 65°C
Storage Relative Humidity	5–95% RH
Condensation	Tidak diperbolehkan

4. Manfaat dan Aplikasi

Manfaat

1. Monitoring Kualitas Cairan Secara Real-Time

SUP-TDS210-B memungkinkan conductivity, TDS, resistivity, dan temperatur dipantau secara kontinu.

2. Meningkatkan Kontrol Kualitas Air

Perubahan conductivity dapat digunakan sebagai indikator perubahan konsentrasi ion atau dissolved solids dalam cairan.

3. Mendukung Beragam Measurement Range

Pilihan empat electrode constant memberikan fleksibilitas untuk berbagai tingkat conductivity.

4. Mengurangi Pengaruh Perubahan Temperatur

Manual dan automatic temperature compensation membantu mendapatkan pembacaan conductivity yang lebih konsisten.

5. Mendukung Sistem Alarm

Dual relay memungkinkan implementasi alarm high dan low limit untuk membantu operator mengetahui kondisi abnormal.

6. Integrasi Mudah dengan PLC

Output 4–20 mA dapat digunakan oleh berbagai controller industri.

7. Komunikasi Digital Modbus

RS485 Modbus-RTU memudahkan integrasi multi-device pada industrial network.

8. Mendukung Remote Monitoring

Ketika dihubungkan dengan IoT Gateway, data dapat diteruskan ke server atau cloud.

9. Mendukung Data Logging

Data conductivity dapat disimpan sebagai histori untuk analisis trend dan evaluasi proses.

10. Cocok untuk Automation System

Relay, analog output, dan Modbus memungkinkan analyzer digunakan sebagai bagian dari sistem kontrol otomatis.

Aplikasi

SUPMEA mencantumkan penggunaan SUP-TDS210-B pada sejumlah sektor industri.

1. Thermal Power

Monitoring conductivity air pada proses pembangkit dan sistem water treatment.

2. Chemical Fertilizer

Monitoring cairan proses pada industri pupuk dan chemical processing.

3. Environmental Protection

Digunakan dalam sistem environmental water-quality monitoring.

4. Metallurgy

Monitoring conductivity cairan dalam proses metallurgy.

5. Pharmaceutical

Mendukung monitoring kualitas cairan pada proses pharmaceutical yang sesuai dengan spesifikasi perangkat.

6. Biochemical Industry

Monitoring conductivity pada berbagai proses biochemical.

7. Food Industry

Digunakan pada proses monitoring cairan dalam industri makanan sesuai kebutuhan aplikasinya.

8. Tap Water

Monitoring conductivity dan TDS pada sistem pengolahan serta distribusi air.

9. Water & Wastewater Treatment

Dapat digunakan untuk membantu memonitor perubahan karakteristik air pada proses treatment.

10. RO / Demineralized Water Monitoring

Dengan electrode constant yang sesuai, conductivity analyzer dapat digunakan untuk aplikasi low-conductivity water monitoring.*

11. Process Water Monitoring

Membantu memonitor konsistensi kualitas process water secara kontinu.

12. Industrial IoT Water Quality Monitoring

Data analyzer dapat diteruskan melalui gateway menuju dashboard untuk monitoring jarak jauh.

*Aplikasi RO/demineralized water merupakan penggunaan teknis yang relevan dengan range conductivity rendah; pemilihan electrode harus dikonfirmasi berdasarkan kondisi proses aktual.

5. Standar Paket

Dokumen resmi SUPMEA yang diperiksa tidak mencantumkan fixed packing list untuk setiap pemesanan SUP-TDS210-B. Datasheet justru menggunakan ordering code, sehingga komponen dapat berbeda berdasarkan konfigurasi.

Format yang aman untuk website Microthings:

1. 1 × SUP-TDS210-B Conductivity Meter / Analyzer
2. 1 × Panel mounting accessories — sesuai konfigurasi
3. 1 × Product documentation / manual
4. Conductivity electrode — sesuai measurement range dan pemesanan
5. Cable / accessories — sesuai configuration code

Optional Accessory

Datasheet mencantumkan:

P1 – 304 Stainless Steel Back Panel Mounting Bracket.

Catatan: Conductivity electrode tidak sebaiknya ditulis sebagai komponen standar tanpa konfirmasi purchase order karena tipe electrode harus dipilih berdasarkan cell constant dan measurement range.
