SUP-R8000D Paperless Recorder 40 Channel | Microthings

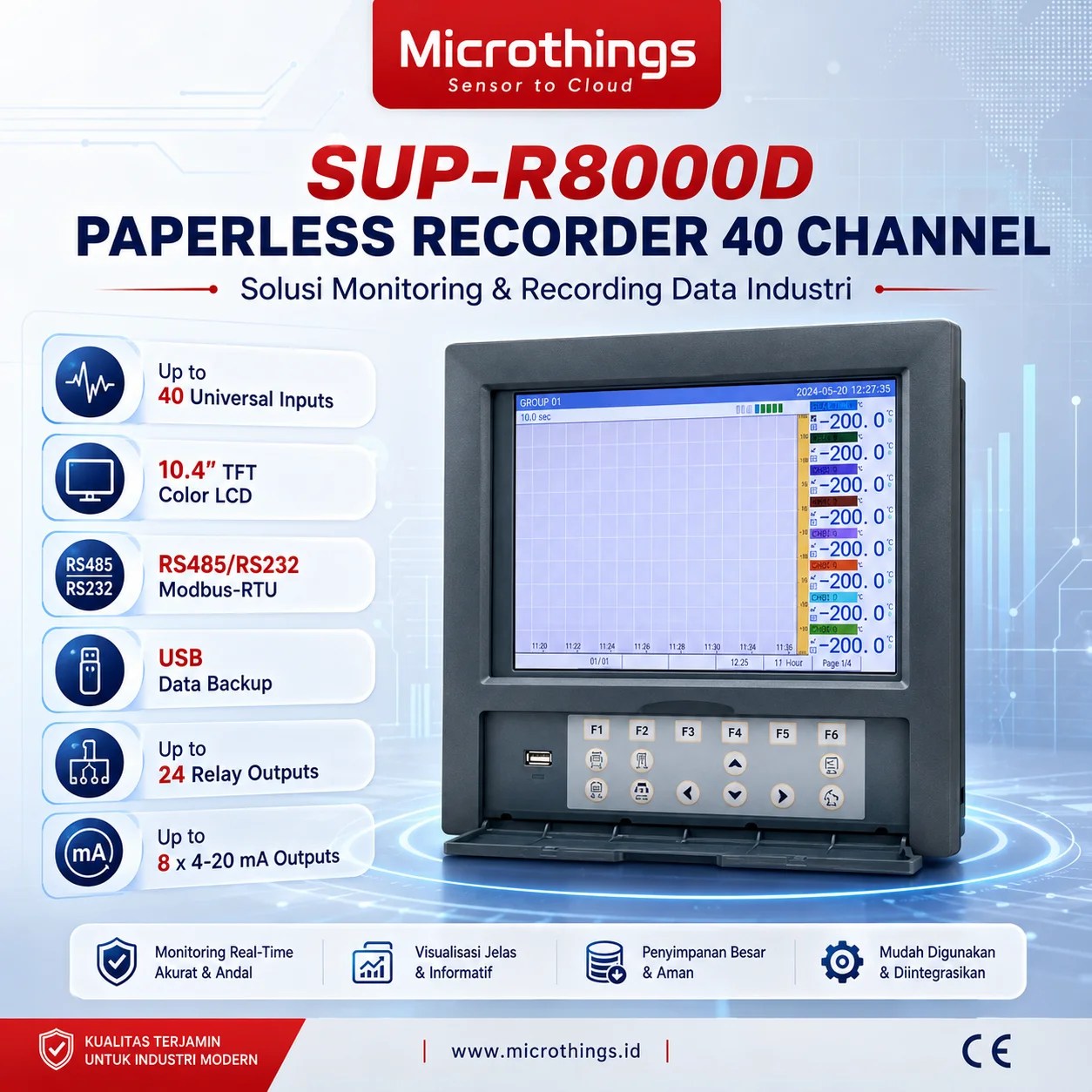

SUP-R8000D Paperless Recorder adalah digital industrial recorder yang dirancang untuk melakukan monitoring, recording, historical data storage, alarm, serta data acquisition hingga 40 universal input channels tanpa menggunakan kertas chart.
Perangkat ini dilengkapi 10.4-inch TFT color LCD beresolusi 640 × 480, universal analog input, thermocouple, RTD, RS485/RS232 communication, optional 4–20 mA retransmission output, relay alarm, dan USB interface untuk backup data. Data historis dapat disimpan dalam NAND Flash dengan retention period sekitar 10 tahun.
Dengan kemampuan multi-channel tersebut, SUP-R8000D cocok untuk sewage treatment, printing & dyeing, chemical industry, environmental protection, metallurgy, medicine/pharmaceutical, serta papermaking.
1. Deskripsi Produk
Apa itu SUP-R8000D Paperless Recorder?
SUP-R8000D Paperless Recorder merupakan recorder digital multi-channel untuk mengumpulkan, menampilkan, merekam, dan menyimpan berbagai parameter proses industri.
Berbeda dari traditional chart recorder yang menggunakan kertas, SUP-R8000D menyimpan data secara elektronik di dalam memory. Operator dapat melihat informasi melalui beberapa mode tampilan, termasuk:
- Digital display
- Large digital display
- Bar graph
- Real-time trend vertical
- Real-time trend horizontal
- Historical trend.
SUP-R8000D mendukung hingga 40 universal input channels. Input dapat menerima berbagai sinyal industri seperti:
- 0–10 mA
- 4–20 mA
- 0–5 V
- 1–5 V
- 0–10 V
- ±10 V
- millivolt
- resistance
- frequency
- thermocouple
- RTD.
Oleh karena itu, recorder dapat menerima data dari berbagai transmitter seperti temperature, pressure, flow, level, dan water-quality transmitter selama sinyal output perangkat tersebut sesuai dengan input SUP-R8000D.
Perangkat juga menggunakan hardware real-time clock, watchdog, power-down protection, serta NAND Flash storage. Dengan demikian, SUP-R8000D dapat menjadi central recorder untuk monitoring parameter proses secara lokal maupun sebagai bagian dari sistem automation.
Contoh arsitektur:
Sensor / Transmitter → SUP-R8000D → RS485 / RS232 → PLC / IoT Gateway → Ethernet / 4G → Server / Cloud → Dashboard / SCADA

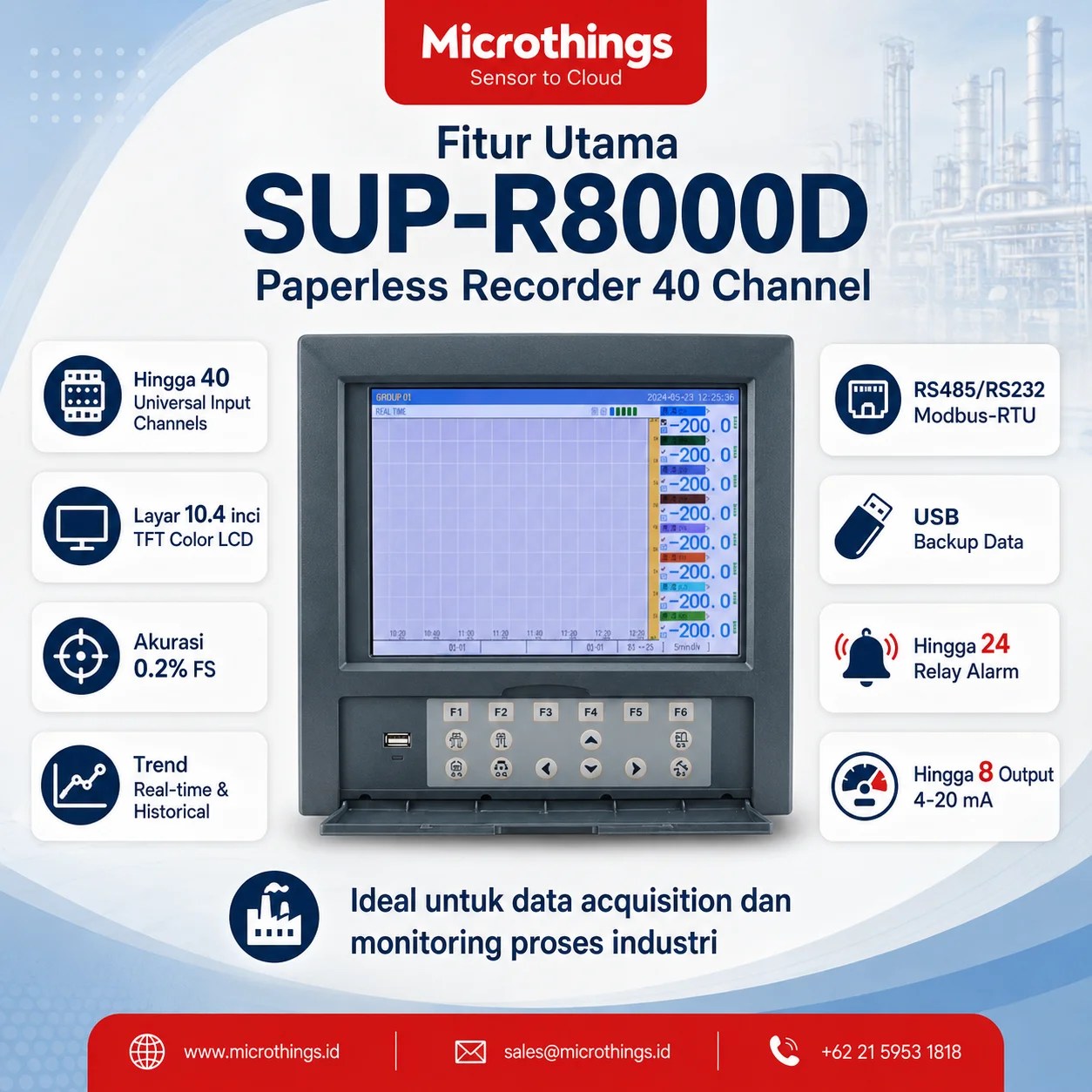

2. Fitur Utama Product dan Solusi
1. Hingga 40 Universal Input Channels
SUP-R8000D mendukung:
Up to 40 channels universal input.
Solusi:
Banyak parameter proses dapat dimonitor menggunakan satu recorder sehingga sistem data acquisition menjadi lebih terpusat.
2. Mendukung Multi-Signal Input
Input SUP-R8000D mendukung current, voltage, thermocouple, RTD, resistance, hingga frequency.
Solusi:
Recorder dapat digunakan bersama berbagai sensor dan transmitter industri tanpa membutuhkan recorder berbeda untuk setiap jenis sinyal.
3. 10.4-inch TFT Color LCD
Datasheet terbaru mencantumkan:
10.4-inch TFT Color LCD – 640 × 480 pixels – 256 colors.
Solusi:
Operator dapat melihat banyak channel, trend, dan informasi proses secara lebih jelas dari satu layar.
4. Real-Time dan Historical Trend
SUP-R8000D menyediakan tampilan:
- Real-time trend
- Historical trend
- Digital display
- Bar graph.
Solusi:
Operator tidak hanya mengetahui kondisi saat ini, tetapi juga dapat mengevaluasi perubahan parameter berdasarkan data sebelumnya.
5. Numerical Accuracy 0.2% FS
Halaman spesifikasi resmi mencantumkan:
- Numerical accuracy: 0.2% FS
- Curve accuracy: 0.5% FS.
Solusi:
Mendukung recording data proses yang membutuhkan pembacaan stabil dan konsisten.
6. Sampling Setiap 1 Detik
Sampling period:
1 second per channel.
Solusi:
Memungkinkan perubahan parameter proses direkam secara berkala untuk trend monitoring dan historical analysis.
7. Record Interval Fleksibel
Pilihan record interval meliputi:
1 s / 2 s / 5 s / 10 s / 15 s / 30 s / 1 min / 2 min / 4 min.
Solusi:
Pengguna dapat menyesuaikan interval penyimpanan terhadap kecepatan proses dan kebutuhan kapasitas data.
8. Penyimpanan Data Sekitar 10 Tahun
SUPMEA mencantumkan:
Data retention period sekitar 10 tahun.
Solusi:
Historical process data dapat dipertahankan untuk kebutuhan audit, maintenance, troubleshooting, maupun evaluasi operasional.
9. USB 2.0 untuk Backup Data
SUP-R8000D memiliki:
1 × USB port compatible with USB 2.0
yang dapat digunakan dengan USB flash drive untuk melakukan backup data.
Solusi:
Historical data dapat dipindahkan dari recorder untuk pengarsipan atau analisis lebih lanjut.
10. RS485 dan RS232 Communication
Datasheet menyediakan:
- RS485
- RS232C
- MODBUS-RTU protocol.
Solusi:
Memungkinkan recorder terhubung dengan PLC, industrial computer, RTU, SCADA, atau IoT Gateway.
11. Modbus-RTU Protocol
Communication interface menggunakan MODBUS-RTU, dengan beberapa pilihan baud rate. Datasheet terbaru mencantumkan:
1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 bps.
Solusi:
Memudahkan integration pada industrial communication network berbasis serial Modbus.
12. Hingga 24 Relay Alarm Output
SUP-R8000D mendukung:
Up to 24 alarm relay outputs.
Relay rating pada datasheet:
- 250 VAC / 3 A
- 250 VDC / 0.1 A untuk resistive load.
Solusi:
Recorder dapat memberikan alarm ketika parameter melewati batas yang telah ditentukan.
13. Hingga 8 Channel 4–20 mA Output
Datasheet mencantumkan analog retransmission:
4–20 mA, hingga 8 channels.
Solusi:
Nilai yang direkam dapat diteruskan ke controller atau perangkat automation lainnya.
14. 24 VDC Distribution Output
Datasheet terbaru mencantumkan 4-loop transmitter power distribution, sekitar 22–25 VDC, dengan maximum output current 65 mA per loop.
Solusi:
Pada konfigurasi yang sesuai, recorder dapat membantu memberikan power kepada transmitter tanpa membutuhkan power supply terpisah untuk setiap loop.
15. Hardware Watchdog
SUPMEA mencantumkan integrated WATCHDOG chip untuk membantu menjaga host beroperasi stabil dalam jangka panjang.
Solusi:
Meningkatkan reliability recorder untuk continuous industrial operation.
16. Power-Down Protection
Historical data dan configuration disimpan di NAND Flash.
Solusi:
Membantu menjaga data dan konfigurasi ketika terjadi gangguan pada power utama.
17. Industrial IoT Ready
Dengan RS485/Modbus, recorder dapat dihubungkan ke:

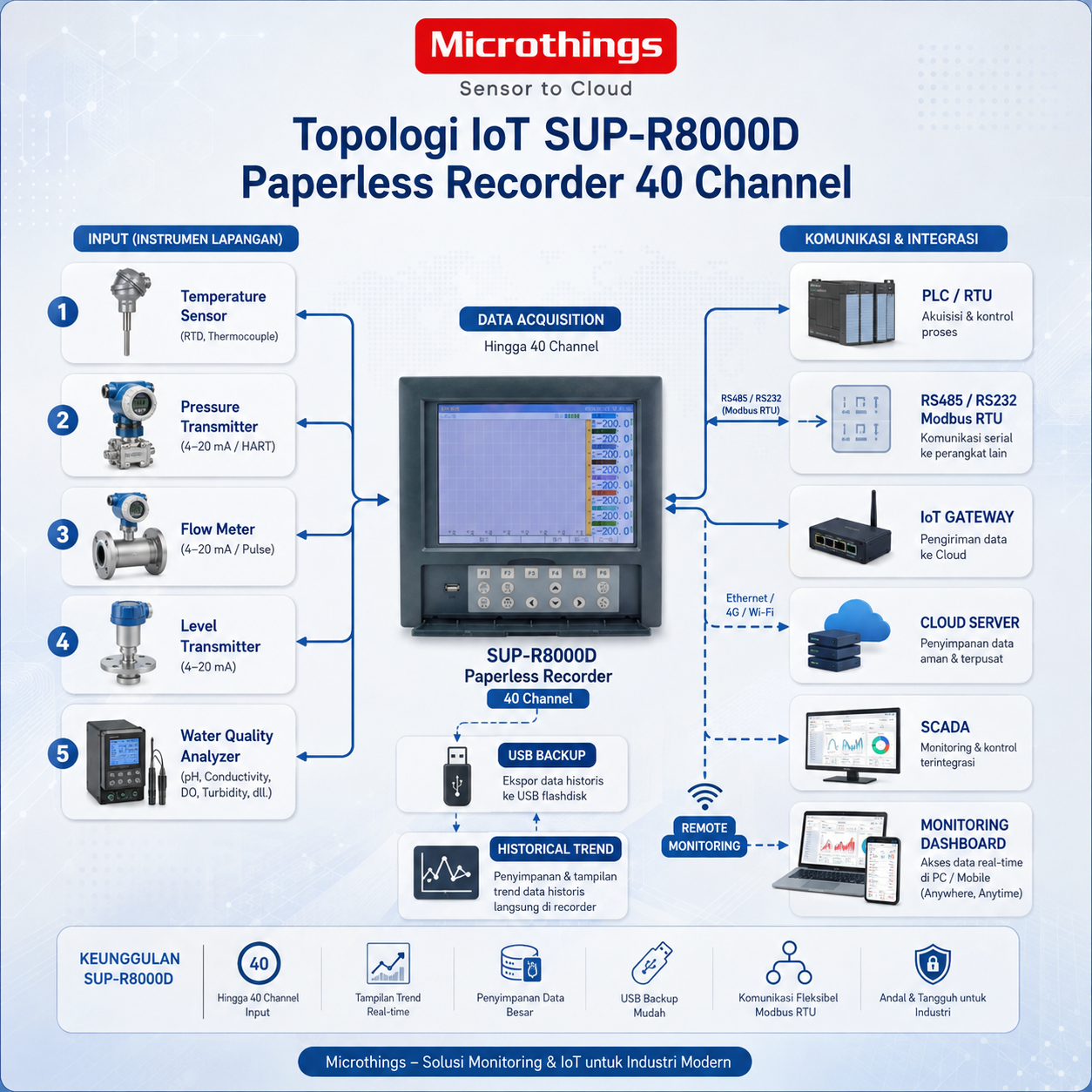

SUP-R8000D → PLC / IoT Gateway → Ethernet / 4G → Cloud → Dashboard
Solusi:
Historical process data dapat dikembangkan menjadi centralized monitoring, remote dashboard, alarm system, dan industrial IoT analytics.
3. Technical Spesifikasi
Spesifikasi Utama SUP-R8000D
| Parameter | Spesifikasi |
|---|---|
| Product | Paperless Recorder |
| Model | SUP-R8000D |
| Universal Input | Hingga 40 channels |
| Display | 10.4-inch TFT Color LCD |
| Display Resolution | 640 × 480 pixels |
| Display Color | 256 colors |
| Brightness | 0–100% adjustable |
| Numerical Accuracy | 0.2% FS |
| Curve Accuracy | 0.5% FS |
| Sampling Period | 1 second/channel |
| Record Interval | 1s / 2s / 5s / 10s / 15s / 30s / 1min / 2min / 4min |
| Data Retention | Sekitar 10 tahun |
| USB | USB 2.0 compatible |
| USB Port | 1 |
| Communication | RS232C / RS485 |
| Protocol | MODBUS-RTU |
| RS485 Data Length | 8 bit |
| Parity | None / Odd / Even |
| Relay Output | Hingga 24 points |
| Relay Rating | 250 VAC / 3 A |
| Analog Output | 4–20 mA |
| Analog Output Channels | Hingga 8 |
| Analog Output Load | ≤750 Ω |
| Transmitter Power | 24 VDC distribution |
| Distribution Channels | 4 loops menurut datasheet terbaru |
| Distribution Output | 22–25 VDC |
| Max. Current per Loop | 65 mADC |
| Power Supply | 220 VAC, 50 Hz pada datasheet |
| Product Page AC Range | 100–240 VAC, 47–63 Hz |
| Max. Power | 30 VA pada product page |
| Operating Temperature | 0–50°C |
| Humidity | 0–85% RH, non-condensing |
| Warm-Up Time | 30 minutes |
| Panel Thickness | 2–12 mm |
| Installation | Panel Mount |
| Panel Cut-Out | 282 × 282 mm menurut halaman produk |
| RTC | Hardware real-time clock |
| Memory | NAND Flash |
| Backup | USB Flash Drive |
Data teknis utama mengikuti halaman produk dan datasheet SUP-R8000D terbaru.
Detail Universal Input
| Jenis Input | Sinyal |
|---|---|
| Standard Current | 0–10 mA |
| Standard Current | 4–20 mA |
| Standard Voltage | 0–5 V |
| Standard Voltage | 1–5 V |
| Voltage | 0–20 mV |
| Voltage | 0–100 mV |
| Voltage | -10–10 V |
| Voltage | 0–10 V |
| Voltage | -5–5 V |
| Voltage | 0–1 V |
| Resistance | 0–350 Ω |
| Frequency | 0–10 kHz |
| Thermocouple | B, E, J, K, S, T, R, N |
| Additional TC Types | WRe5-26, WRe3-25, BA1, BA2, F1, F2 |
| RTD | Pt100 |
| RTD | Cu50 |
| RTD | JPt100 |
Catatan Mengenai Dimensi
Halaman resmi saat ini memberikan dua data kedalaman yang berbeda:
- Ringkasan halaman: 288 × 288 × 168 mm
- Tabel spesifikasi halaman: 288 × 288 × 244 mm
Panel cut-out tercantum 282 × 282 mm.
Karena ada perbedaan tersebut, dimensi depth sebaiknya dikonfirmasi berdasarkan mechanical drawing/configuration terbaru sebelum fabrikasi panel.
Catatan Alarm Record
Front page datasheet menyebut kemampuan menampilkan 187 alarm records, sedangkan tabel spesifikasi halaman produk menyebut hingga 256 alarm displays.
Untuk materi marketing, saya menyarankan menulis:
“Historical alarm display & alarm management”
tanpa menonjolkan jumlah record sampai configuration yang akan dipesan dikonfirmasi.
4. Manfaat dan Aplikasi
Manfaat
1. Monitoring Hingga 40 Channel
Banyak parameter proses dapat dikumpulkan dalam satu recorder.
2. Mengurangi Penggunaan Paper Chart
Data disimpan secara elektronik sehingga tidak membutuhkan kertas sebagai media recording utama.
3. Historical Data Lebih Mudah Dianalisis
Real-time dan historical trend membantu operator melihat perubahan kondisi proses dari waktu ke waktu.
4. Mendukung Banyak Jenis Sensor
Universal input memudahkan integrasi temperature, pressure, flow, level, dan transmitter lainnya.
5. Backup Data melalui USB
Data dapat disalin ke USB flash drive untuk dokumentasi atau pengolahan lebih lanjut.
6. Alarm Multi-Channel
Hingga 24 relay output dapat digunakan untuk alarm proses.
7. Integrasi Automation
RS485/RS232 dan Modbus-RTU mendukung komunikasi dengan sistem industri.
8. Optional 4–20 mA Retransmission
Hingga delapan channel analog dapat diteruskan ke perangkat lain.
9. Data Retention Jangka Panjang
Data retention sekitar sepuluh tahun mendukung kebutuhan historical recording.
10. Remote Monitoring
Dengan penambahan IoT gateway, data dapat diteruskan menuju server atau cloud.

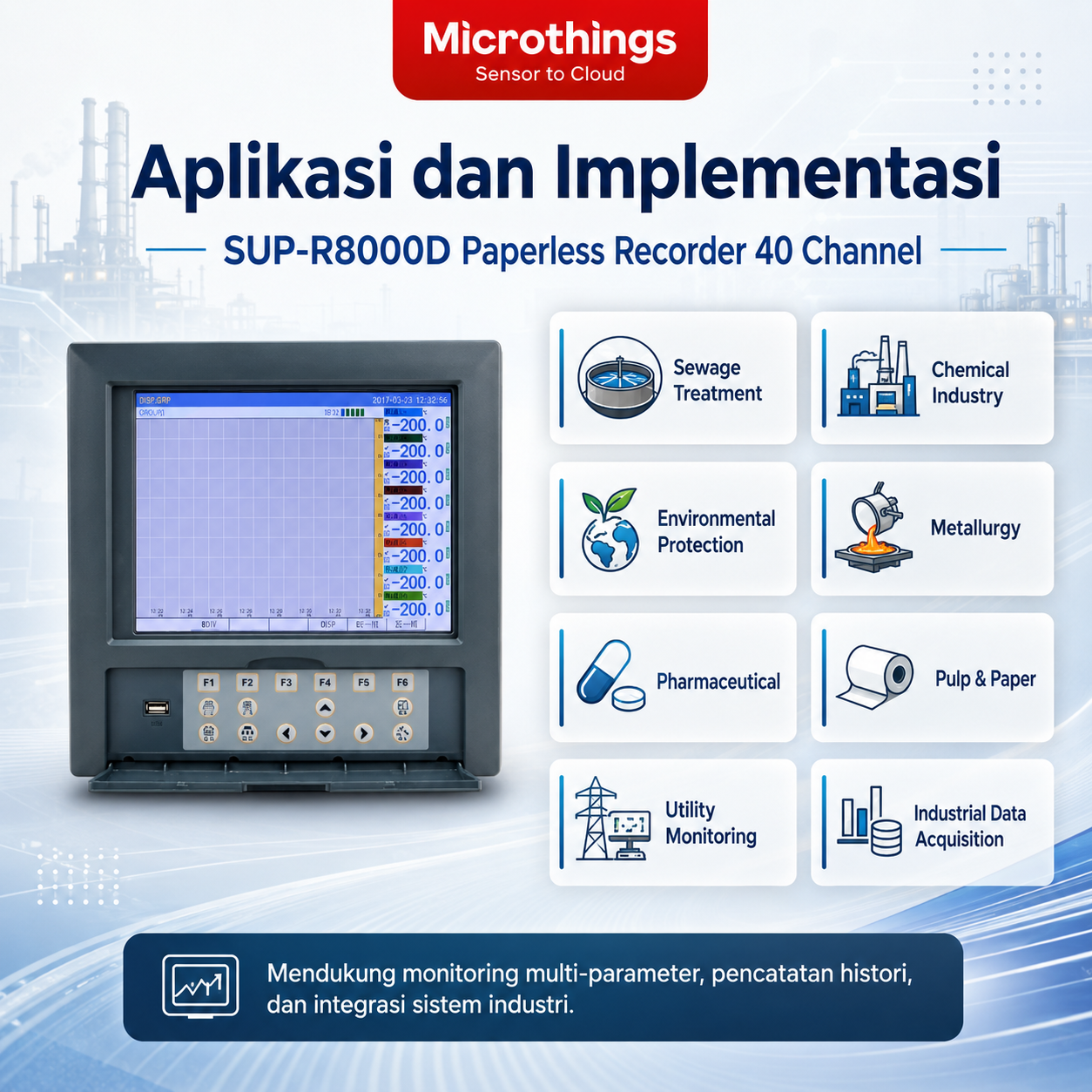

Aplikasi
Aplikasi berikut secara langsung tercantum pada datasheet SUPMEA.
1. Sewage Treatment
Merekam parameter dari flowmeter, level transmitter, pressure transmitter, serta water-quality analyzer di instalasi pengolahan limbah.
2. Printing & Dyeing
Monitoring temperatur dan parameter proses pada industri printing dan dyeing.
3. Chemical Industry
Central recording untuk berbagai process variable di chemical processing.
4. Environmental Protection
Historical monitoring parameter lingkungan dan kualitas proses.
5. Metallurgy
Data acquisition temperatur, pressure, flow, dan parameter proses metallurgy.
6. Medicine / Pharmaceutical
Monitoring dan historical recording parameter proses pada aplikasi pharmaceutical yang sesuai.
7. Papermaking
Recording berbagai parameter produksi pada industri pulp dan paper.
8. Water Treatment
Secara teknis dapat digunakan untuk central recording berbagai transmitter pada proses pengolahan air.
9. Utility Monitoring
Merekam temperatur, pressure, flow, serta parameter utility lainnya dalam satu perangkat.
10. Industrial Data Acquisition
Menggabungkan banyak universal input ke dalam satu sistem local data acquisition.
11. Process Historical Monitoring
Menyimpan historical trends untuk troubleshooting, maintenance, dan evaluasi proses.
12. Industrial IoT Monitoring
Dengan gateway yang sesuai, sistem dapat dikembangkan menjadi:
Sensor → SUP-R8000D → Modbus → IoT Gateway → Cloud → Dashboard

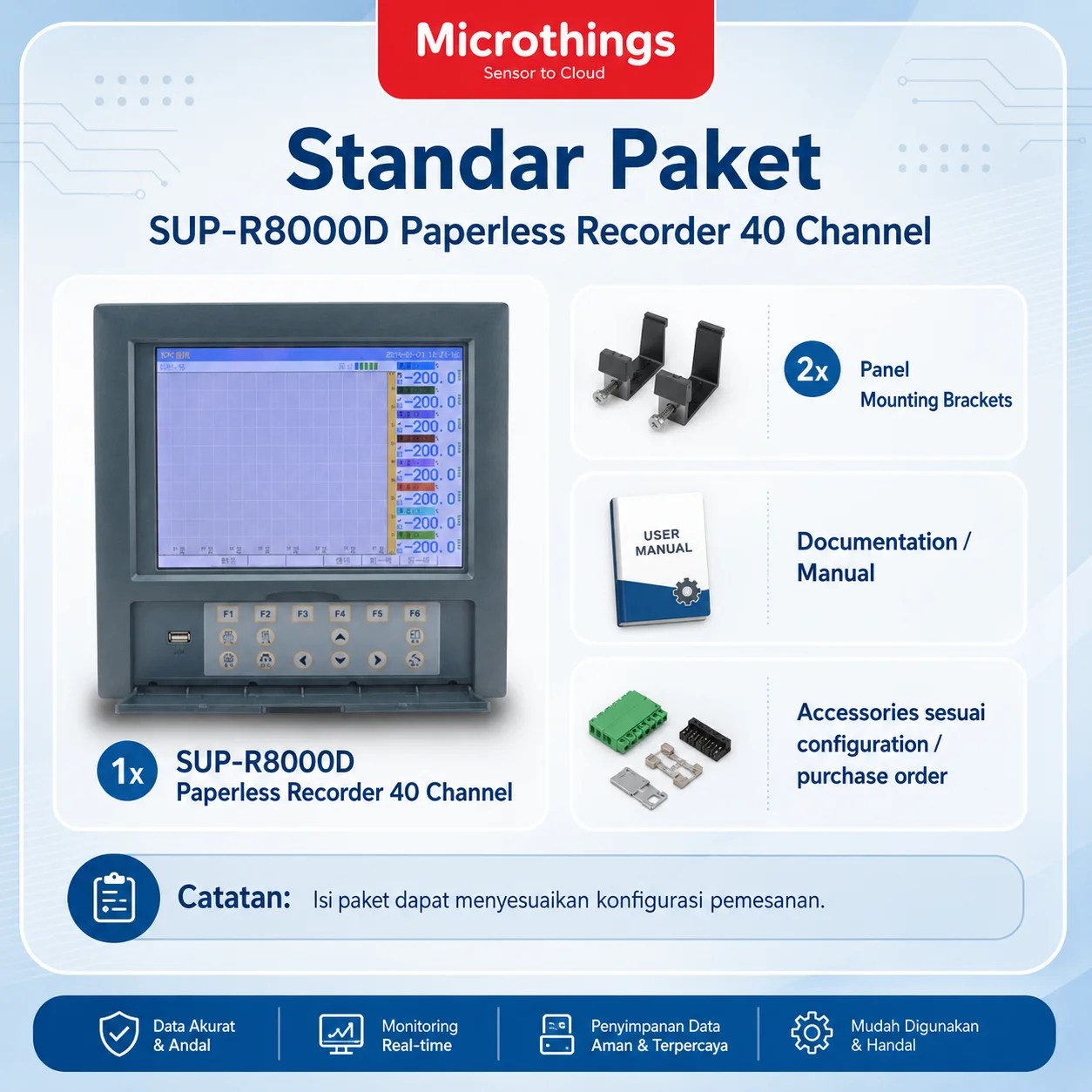

5. Standar Paket
Datasheet resmi tidak menyediakan complete packing list untuk SUP-R8000D. Namun, bagian installation procedure secara eksplisit menyatakan recorder dipasang menggunakan mounting brackets yang disertakan dalam package, dan pemasangan menggunakan dua brackets.
Karena itu, format yang aman untuk website Microthings adalah:
- 1 × SUP-R8000D Paperless Recorder
- 2 × Panel Mounting Brackets
- Documentation — sesuai paket vendor
- Accessories — sesuai configuration / purchase order
Optional / Berdasarkan Konfigurasi
- RS485 / RS232 communication
- 4–20 mA retransmission output
- Relay alarm output
- 24 VDC transmitter distribution
- Ethernet integration
- External printer
- IoT Gateway
Catatan: USB flash drive, communication converter, Ethernet module, IoT gateway, dan transmitter jangan dicantumkan sebagai standard package kecuali tercantum dalam quotation.
