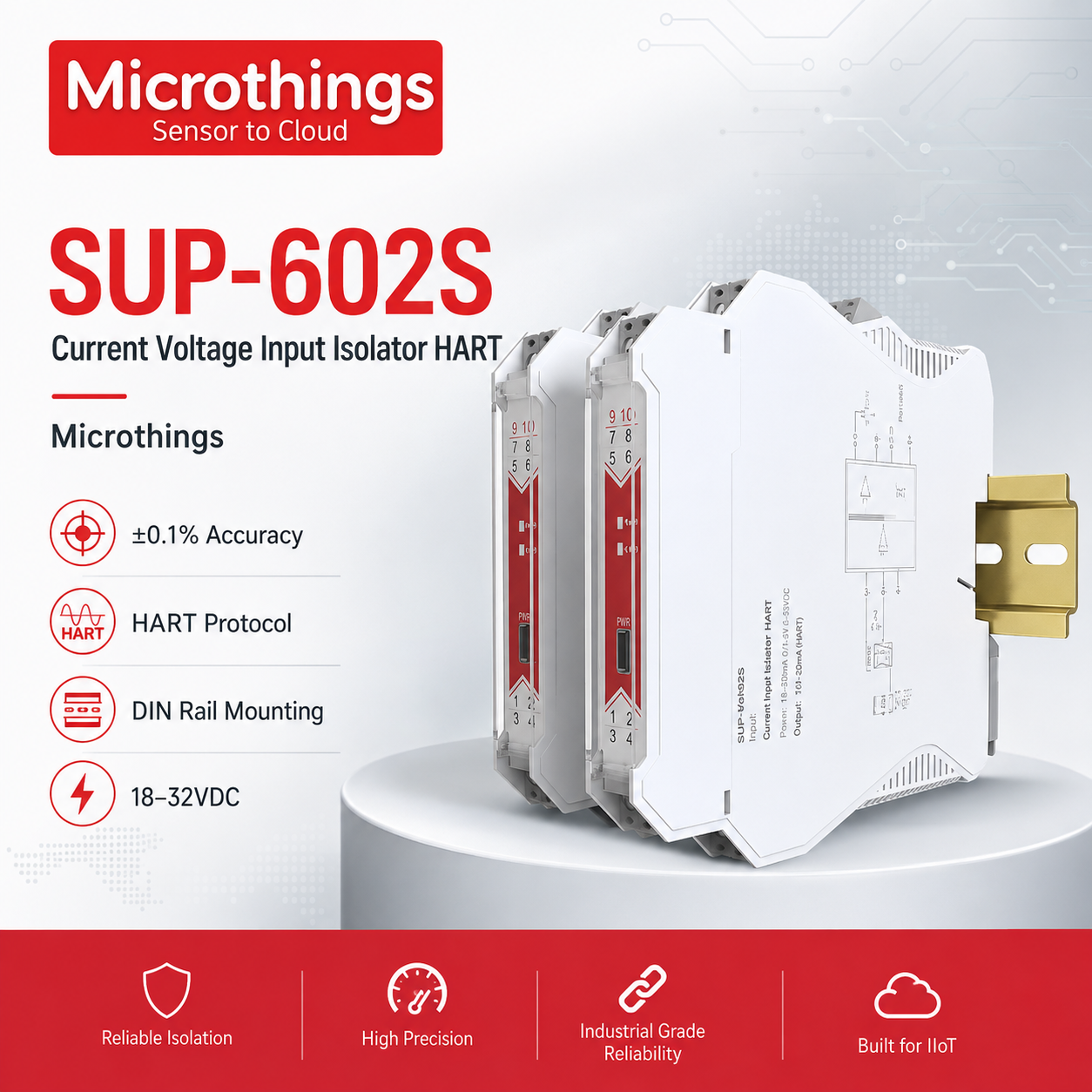

SUP-602S Current Voltage Input Isolator dengan HART Protocol

SUP-602S Current Voltage Input Isolator adalah perangkat isolator sinyal industri yang dirancang untuk memisahkan, mengondisikan, dan meneruskan sinyal arus maupun tegangan secara akurat pada sistem otomasi dan instrumentasi. Perangkat ini mendukung berbagai sinyal input dan output standar industri, sehingga dapat digunakan bersama instrument, DCS, PLC, transmitter, controller, maupun sistem monitoring.

SUP-602S menggunakan konsep desain digital tanpa potentiometer serta mendukung automatic zero-point calibration. Teknologi tersebut membantu menjaga kestabilan sinyal sekaligus mengurangi kebutuhan penyetelan manual selama instalasi dan pemeliharaan.

Dengan akurasi hingga ±0,1% F.S, response time kurang dari 0,5 detik, catu daya 18–32 VDC, pemasangan DIN Rail 35 mm, serta dukungan HART Protocol, perangkat ini sesuai digunakan pada sektor petroleum, petrochemical, manufacturing, electric power, metallurgy, dan berbagai sistem kontrol industri lainnya.

🔎 Apa itu SUP-602S Current Voltage Input Isolator?

SUP-602S merupakan current and voltage signal isolator yang menggunakan prinsip electromagnetic isolation untuk memberikan isolasi antara bagian input, output, dan catu daya pada sistem instrumentasi.

Fungsi utamanya adalah menerima sinyal standar dari perangkat lapangan, kemudian mengisolasi serta meneruskan sinyal tersebut menuju perangkat berikutnya dengan tingkat akurasi tinggi.

Perangkat menerima input:

• 0–20 mA
• 4–20 mA
• 0–10 mA

Sementara pilihan output meliputi:

• 0–20 mA
• 4–20 mA
• 0–10 mA
• 0–5 V
• 1–5 V
• 0–10 V

Kemampuan tersebut membuat SUP-602S fleksibel untuk digunakan sebagai interface antara sensor atau transmitter dengan PLC, DCS, recorder, display, controller, ataupun perangkat monitoring lain.

SUP-602S juga dilengkapi teknologi digital adjustment, automatic zero-point calibration, dan HART Protocol sehingga sesuai untuk kebutuhan kontrol dan instrumentasi modern.

⭐ Fitur Utama Produk dan Solusi

1. High Isolation antara Power, Input, dan Output
   Menggunakan teknologi retaining wall pada power supply untuk membantu menghasilkan tingkat isolasi tinggi antara catu daya, input, dan output.
2. Electromagnetic Isolation
   Prinsip kerja electromagnetic isolation membantu memisahkan jalur sinyal dan mengurangi pengaruh gangguan antarperangkat.
3. Mendukung Input Arus Standar Industri
   Mendukung sinyal 0–20 mA, 4–20 mA, dan 0–10 mA sehingga kompatibel dengan berbagai transmitter dan perangkat instrumentasi.
4. Pilihan Output Arus dan Tegangan Fleksibel
   Output tersedia dalam bentuk arus maupun tegangan sehingga integrasi dengan PLC, DCS, recorder, atau controller menjadi lebih fleksibel.
5. Akurasi Tinggi ±0,1% F.S
   Membantu menjaga kualitas data yang diteruskan ke perangkat downstream.
6. Response Time Kurang dari 0,5 Detik
   Memungkinkan perubahan sinyal diteruskan dengan cepat pada sistem kontrol dan monitoring.
7. Dedicated EMC Components
   Menggunakan komponen EMC khusus untuk membantu meningkatkan ketahanan terhadap gangguan elektromagnetik pada input dan output.
8. Ultra-Low Power Consumption
   Menggunakan chip impor untuk meningkatkan efisiensi energi dengan konsumsi arus kurang dari 5 mA ditambah arus output.
9. Digital Adjustment
   Pengaturan dilakukan secara digital sehingga tidak bergantung pada potentiometer mekanis.
10. Automatic Zero-Point Calibration
    Mendukung kalibrasi titik nol secara otomatis untuk membantu menjaga kestabilan pengukuran.
11. Mendukung HART Protocol
    Sesuai untuk sistem instrumentasi yang membutuhkan komunikasi dan integrasi HART.
12. Terminal Plug-and-Unplug
    Menggunakan terminal baru yang dapat dilepas dan dipasang kembali sesuai konstruksi perangkat.
13. DIN Rail 35 mm Mounting
    Mudah dipasang pada panel kontrol dan kabinet industri menggunakan rel DIN standar.
14. Wide Power Supply 18–32 VDC
    Memberikan fleksibilitas untuk berbagai sistem catu daya industri.
15. Wide Operating Temperature
    Dapat beroperasi pada suhu -20°C hingga +60°C.
16. Wide Storage Temperature
    Mendukung penyimpanan pada suhu -40°C hingga +80°C.

⚙️ Technical Spesifikasi

Parameter	Spesifikasi
Product Name	Current Voltage Input Isolator
Model	SUP-602S
Input Signal	0(4)–20 mA, 0–10 mA
Output Signal	0(4)–20 mA, 0–10 mA, 0(1)–5 V, 0–10 V
Power Supply	18–32 VDC
Installation	35 mm DIN Rail Mounting
Accuracy	±0,1% F.S pada 25°C ±2°C
Output Temperature Drift	<30 PPM/°C
Frequency Bandwidth	20 Hz–5 kHz
Current Consumption	<5 mA + output current
Loading Capacity	Voltage >2 MΩ
Response Time	<0,5 detik
Operating Temperature	-20°C hingga +60°C
Storage Temperature	-40°C hingga +80°C
Working Principle	Electromagnetic Isolation
Digital Adjustment	Supported
Automatic Zero Calibration	Supported
HART Protocol	Supported
EMC Protection	Dedicated EMC devices
Mounting Type	DIN Rail 35 mm

Data yang Belum Dicantumkan

Informasi sumber belum memberikan nilai untuk beberapa parameter berikut:

• Linearity
• Resolution ratio
• Installation and voltage resistance
• Unbalanced voltage

Parameter tersebut sebaiknya dikonfirmasi melalui datasheet resmi sebelum digunakan sebagai referensi engineering final.

🏭 Fitur dan Solusi dalam Sistem Instrumentasi

SUP-602S dapat digunakan sebagai interface antara perangkat lapangan dan sistem kontrol.

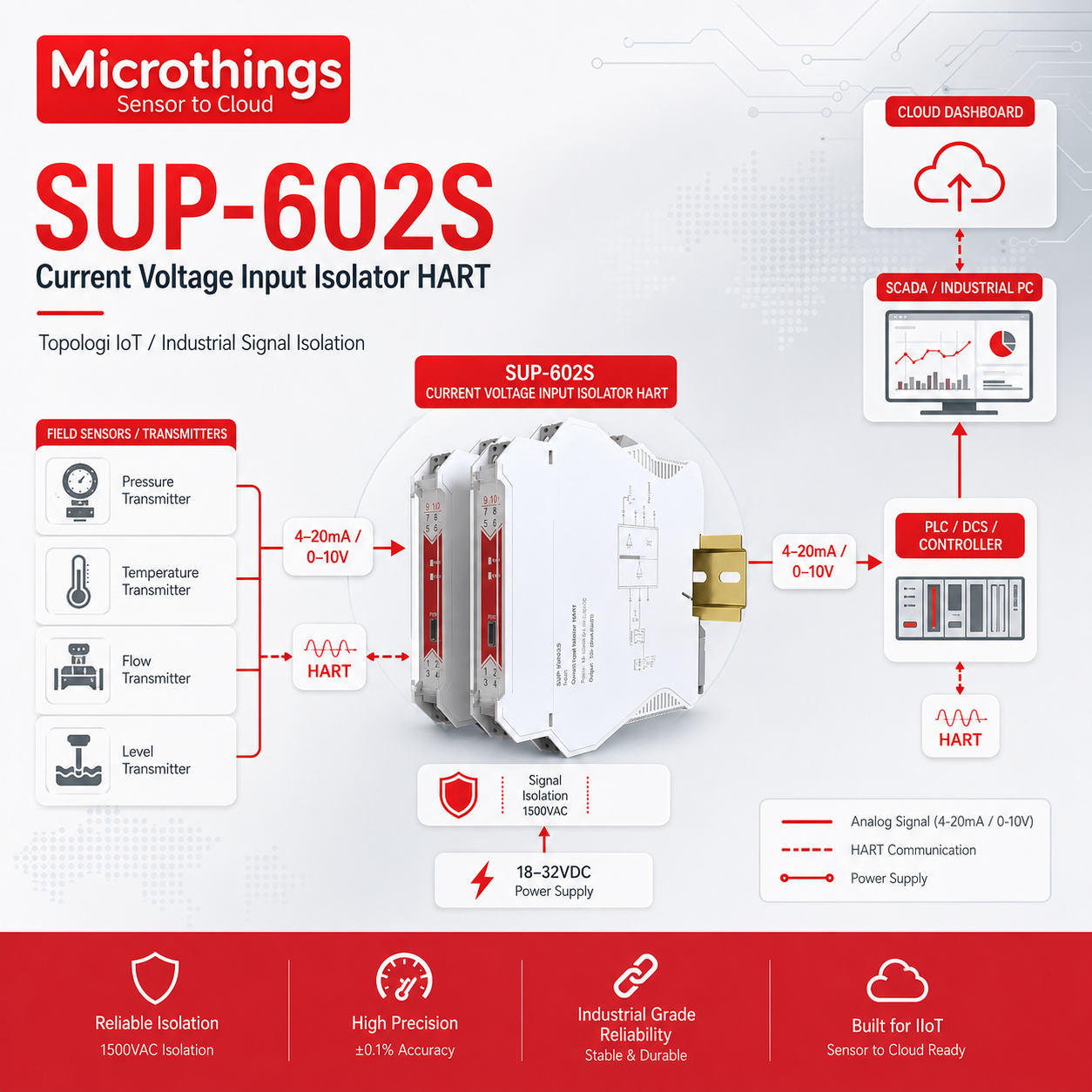

Contoh alur sederhana:

Transmitter 4–20 mA → SUP-602S → PLC / DCS / Recorder

Pada konfigurasi lain:

Sensor / Transmitter → Signal Isolator → Controller → SCADA / Monitoring System

Dalam sistem tersebut, SUP-602S membantu menjaga kualitas sinyal sekaligus memberikan isolasi antara perangkat input dan perangkat downstream.

Keberadaan isolator sangat berguna pada instalasi yang memiliki banyak perangkat, jalur kabel panjang, atau lingkungan industri dengan potensi gangguan elektromagnetik.

✅ Manfaat Penggunaan SUP-602S

1. Membantu Melindungi Perangkat Downstream
   Isolasi sinyal membantu mengurangi pengaruh gangguan antara perangkat lapangan dan sistem kontrol.
2. Menjaga Akurasi Sinyal
   Akurasi ±0,1% F.S mendukung aplikasi monitoring dan kontrol yang membutuhkan data presisi.
3. Mengurangi Gangguan Elektromagnetik
   Dedicated EMC components membantu meningkatkan ketahanan terhadap interferensi pada lingkungan industri.
4. Mendukung Berbagai Sinyal Industri
   Input dan output yang fleksibel mempermudah integrasi perangkat dari berbagai sistem.
5. Mempermudah Integrasi PLC dan DCS
   Sesuai digunakan sebagai penghubung antara transmitter dan sistem kontrol.
6. Meningkatkan Stabilitas Sistem
   Digital adjustment dan automatic zero-point calibration membantu menjaga konsistensi sinyal.
7. Memberikan Respons Cepat
   Waktu respons kurang dari 0,5 detik cocok untuk kebutuhan monitoring dan control loop.
8. Menghemat Ruang Panel
   Desain DIN Rail memudahkan pemasangan pada kabinet kontrol.
9. Efisiensi Energi Tinggi
   Konsumsi daya rendah membantu mendukung sistem instrumentasi dengan banyak channel.
10. Mendukung HART
    Dapat digunakan pada sistem instrumentasi yang memanfaatkan HART Protocol.

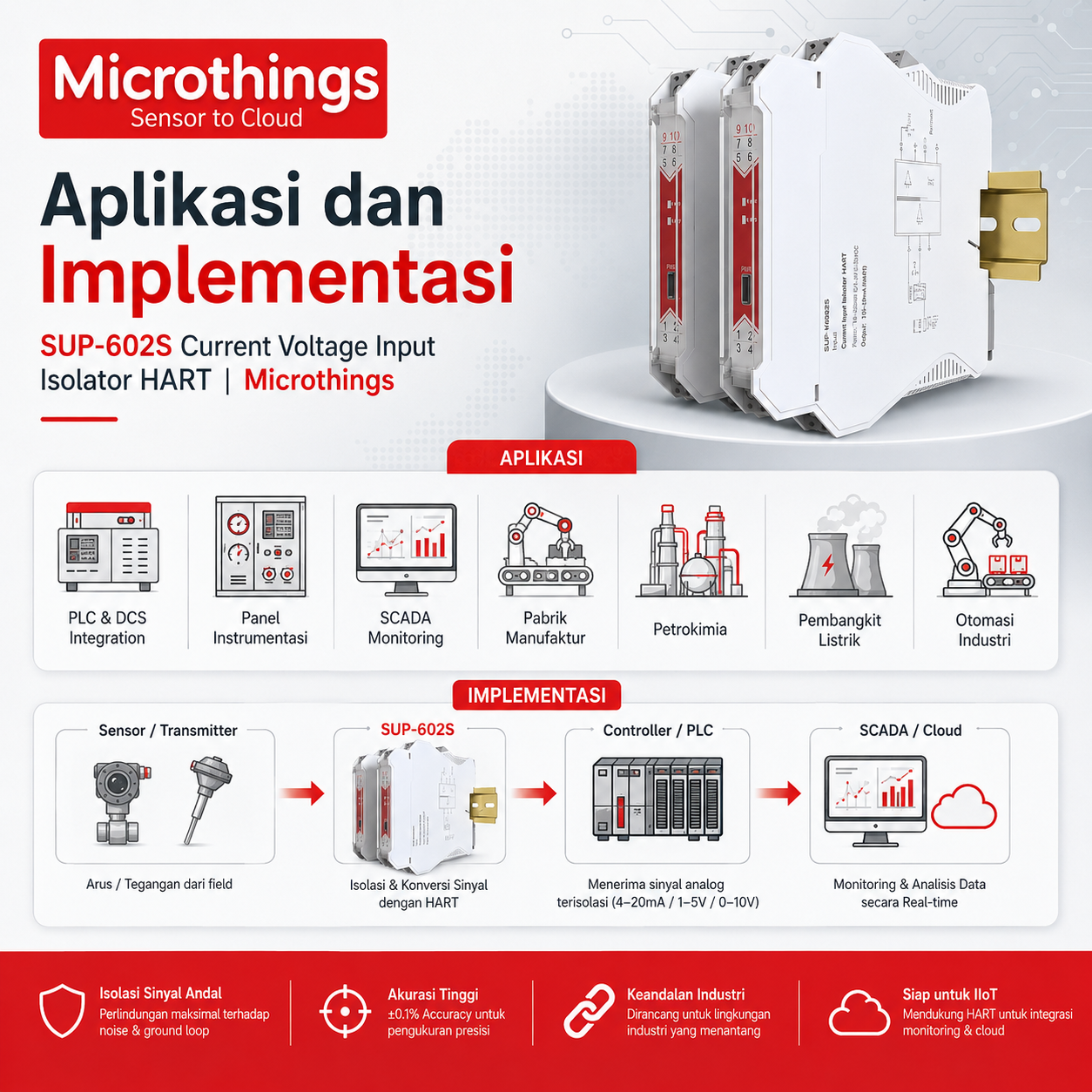

🏗️ Aplikasi SUP-602S

1. Petroleum Industry
   Untuk isolasi dan konversi sinyal pada sistem pengukuran serta monitoring proses.
2. Petrochemical Industry
   Digunakan pada transmitter tekanan, temperatur, flow, level, dan berbagai proses lainnya.
3. Manufacturing Industry
   Mendukung integrasi sensor, PLC, controller, dan sistem produksi otomatis.
4. Electric Power Industry
   Dapat digunakan pada panel instrumentasi dan sistem monitoring pembangkit maupun distribusi listrik.
5. Metallurgical Industry
   Sesuai untuk pengolahan sinyal pada proses metalurgi dan produksi logam.
6. PLC Control System
   Mengisolasi sinyal sebelum diteruskan ke analog input PLC.
7. DCS System
   Digunakan sebagai interface sinyal pada distributed control system.
8. Industrial Instrumentation Panel
   Cocok dipasang pada panel kontrol menggunakan DIN Rail 35 mm.
9. Process Automation
   Mendukung isolasi transmitter 4–20 mA pada sistem otomasi proses.
10. SCADA Monitoring System
    Membantu menjaga kestabilan sinyal sebelum data diproses pada sistem monitoring.
11. Factory Automation
    Dapat diterapkan pada lini produksi dan mesin otomatis.
12. Water and Wastewater Control
    Sesuai untuk integrasi transmitter dan sistem kontrol apabila spesifikasi sinyal kompatibel.

📦 Standar Paket

Informasi sumber tidak mencantumkan packing list resmi secara rinci. Oleh karena itu, standar paket yang aman untuk ditampilkan sementara adalah:

• 1 × SUP-602S Current Voltage Input Isolator
• Kemasan standar produk

Komponen berikut belum dikonfirmasi sebagai bagian paket:

• User manual
• Terminal connector tambahan
• DIN Rail
• Kabel
• Power supply
• Aksesori mounting

Isi paket resmi sebaiknya dikonfirmasi kembali kepada supplier atau manufacturer sebelum digunakan sebagai packing list final.
