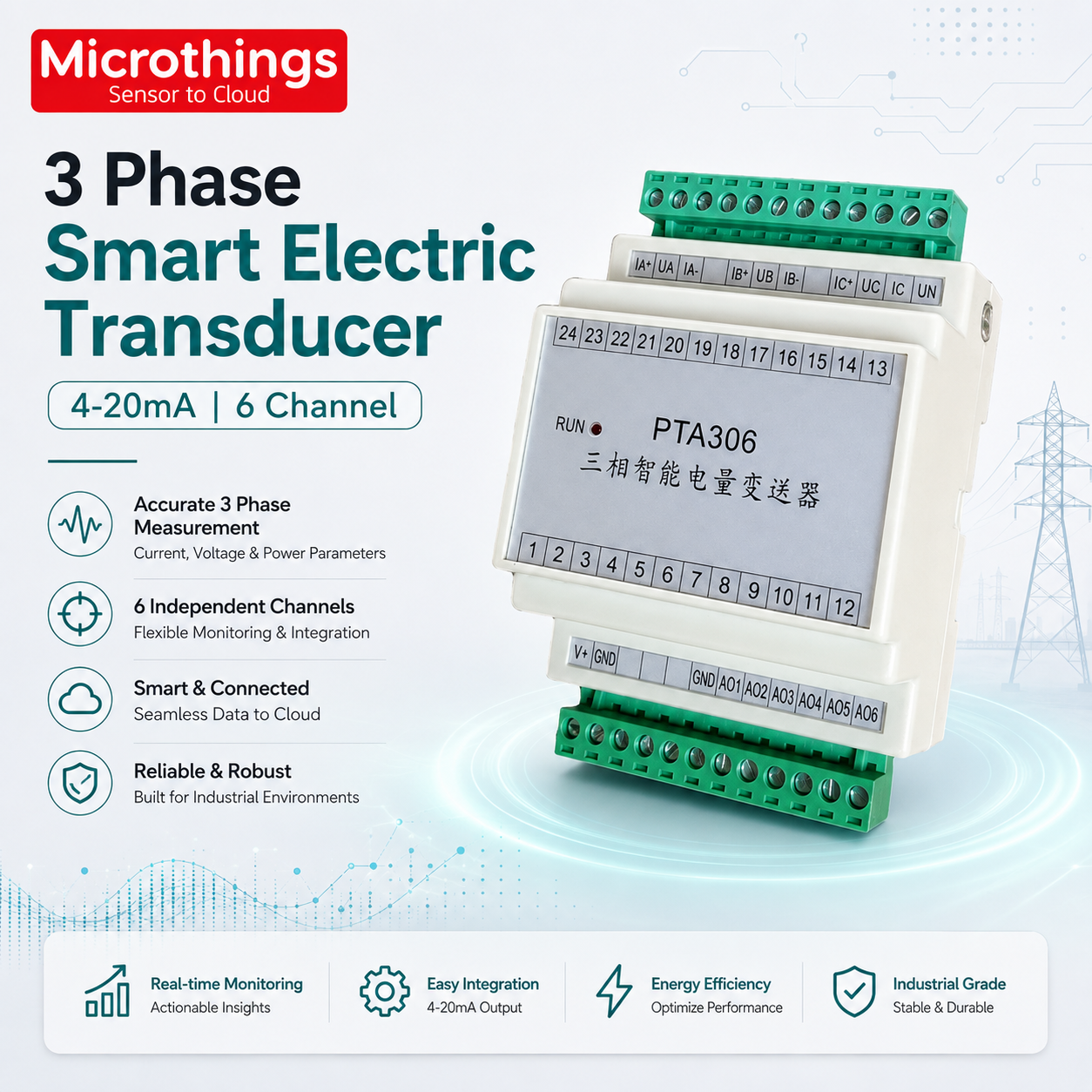

3 Phase Smart Electric Transducer

3 Phase Smart Electric Transducer adalah transduser listrik cerdas yang dirancang khusus untuk melakukan pengukuran berbagai parameter listrik pada sistem AC tiga fasa. Perangkat ini dapat memantau tegangan, arus, daya aktif, daya reaktif, serta faktor daya, kemudian mengubah hasil pengukuran menjadi sinyal analog standar untuk diteruskan ke PLC, data logger, controller, SCADA, maupun sistem monitoring energi.

Perangkat mendukung pilihan tegangan 100V, 260V, atau 450V, serta rentang arus 1A atau 5A. Untuk pengukuran arus di atas 5A diperlukan current transformer eksternal. Hingga 6 kanal output analog dapat digunakan dengan pilihan 0–20mA, 4–20mA, 0–5V, atau 0–10V, sehingga mudah diintegrasikan ke berbagai sistem otomasi dan manajemen energi.

1. 📘 Deskripsi Produk

3 Phase Smart Electric Transducer merupakan perangkat pengukuran listrik multifungsi untuk sistem AC tiga fasa yang mengubah berbagai parameter kelistrikan menjadi output analog standar industri.

Parameter yang dapat dipantau meliputi:

• Tegangan listrik 3 fasa
• Arus listrik 3 fasa
• Daya aktif
• Daya reaktif
• Faktor daya 0–1

Perangkat ini dapat menyediakan hingga 6 kanal output, sehingga beberapa parameter listrik dapat ditransmisikan secara bersamaan ke perangkat pengendali atau monitoring.

Rentang tegangan tersedia dalam pilihan 100V, 260V, dan 450V, sedangkan input arus tersedia dalam pilihan 1A dan 5A. Untuk sistem dengan arus lebih besar dari 5A, transducer dapat dikombinasikan dengan trafo arus atau CT eksternal.

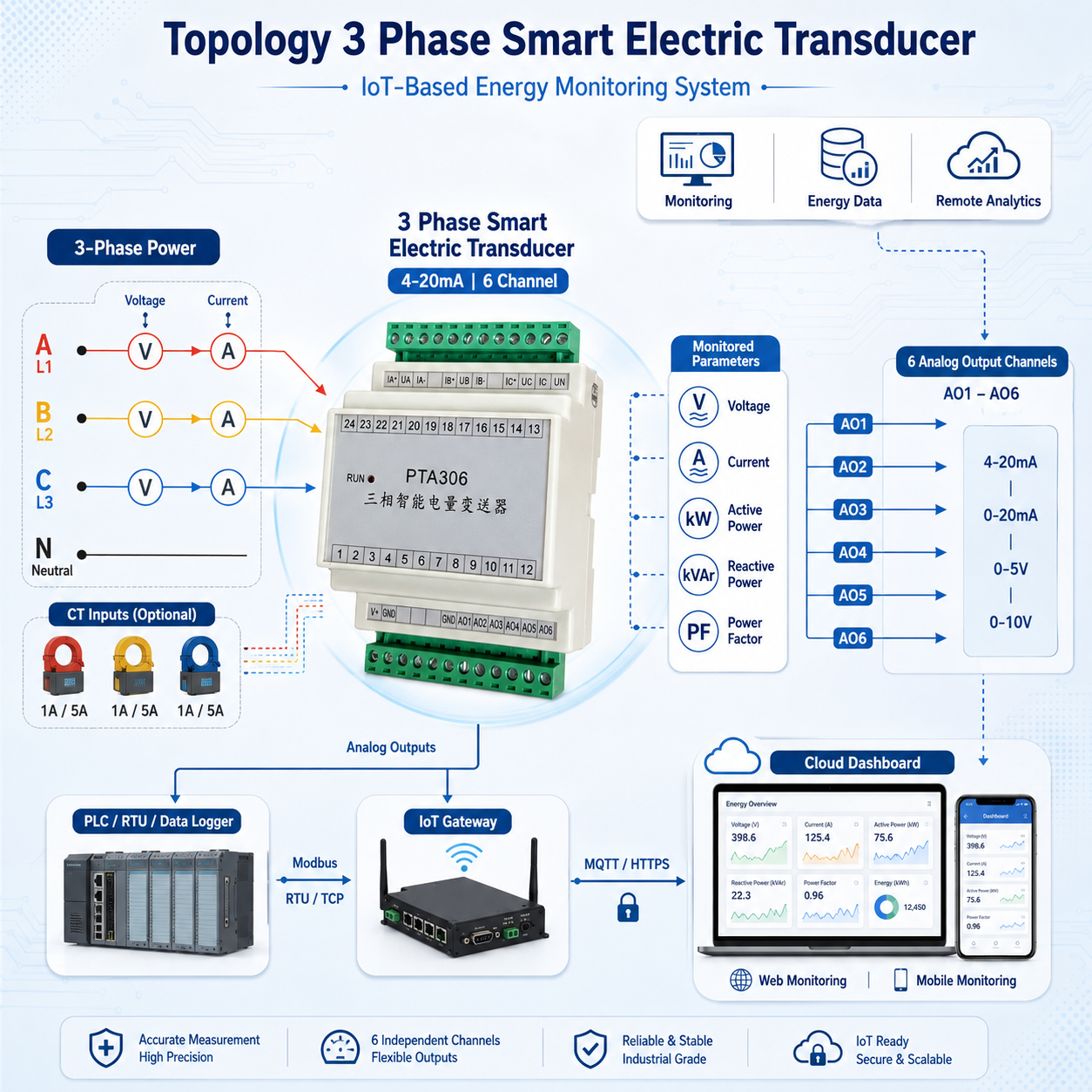

Pilihan output analog 4–20mA, 0–20mA, 0–5V, dan 0–10V memberikan fleksibilitas untuk integrasi dengan PLC, SCADA, analog input module, data acquisition system, dan berbagai controller industri.

2. ⭐ Fitur Utama Product dan Solusi

1. Pengukuran Multi-Parameter Listrik 3 Fasa

Mampu mengukur tegangan, arus, daya aktif, daya reaktif, dan faktor daya pada sistem AC tiga fasa.

Solusi: satu perangkat dapat menggantikan beberapa transmitter terpisah sehingga instalasi panel menjadi lebih sederhana.

2. Hingga 6 Kanal Output Analog

Mendukung hingga 6 channel output untuk mengirimkan beberapa nilai pengukuran secara simultan.

Solusi: mempermudah integrasi berbagai parameter listrik ke PLC atau sistem data acquisition.

3. Pilihan Rentang Tegangan Fleksibel

Tersedia pilihan:

• 100V
• 260V
• 450V

Solusi: dapat disesuaikan dengan berbagai sistem distribusi dan panel kelistrikan.

4. Pilihan Input Arus 1A dan 5A

Input current tersedia dalam pilihan 1A atau 5A.

Solusi: kompatibel dengan sistem pengukuran langsung maupun current transformer standar.

5. Mendukung Current Transformer Eksternal

Pengukuran arus di atas 5A dapat dilakukan menggunakan CT eksternal.

Solusi: memungkinkan transducer diterapkan pada sistem listrik dengan arus besar.

6. Output Standar Industri

Tersedia pilihan output:

• 0–20mA
• 4–20mA
• 0–5V
• 0–10V

Solusi: kompatibel dengan berbagai analog input PLC, controller, SCADA, dan data logger.

7. Monitoring Faktor Daya

Mendukung pengukuran power factor 0–1.

Solusi: membantu pengguna mengevaluasi efisiensi penggunaan daya dan kondisi sistem kelistrikan.

8. Power Supply DC Industri

Menggunakan sumber daya 12VDC atau 24VDC.

Solusi: mudah diintegrasikan ke panel kontrol dan sistem otomasi industri.

3. 📊 Technical Spesifikasi

Parameter	Spesifikasi
Product Type	3 Phase Smart Electric Transducer
Measurement System	AC 3 Phase
Voltage Measurement	Support
Current Measurement	Support
Active Power	Support, absolute value
Reactive Power	Support, absolute value
Power Factor	0–1
Voltage Range	100V / 260V / 450V optional
Current Range	1A / 5A optional
Current Above 5A	Requires external current transformer
Number of Outputs	Up to 6 Channels
Current Output	0–20mA / 4–20mA
Voltage Output	0–5V / 0–10V
Working Power	12VDC / 24VDC
Output Type	Analog
Integration	PLC, SCADA, Data Logger, Controller, Analog Input Module
Main Application	Electrical monitoring and energy management

Catatan: informasi mengenai akurasi, dimensi, suhu operasi, metode pemasangan, isolasi, konsumsi daya, dan protection rating belum dicantumkan pada data produk yang diberikan.

4. 🏭 Manfaat dan Aplikasi

Manfaat

1. Monitoring listrik lebih lengkap
   Tegangan, arus, daya aktif, daya reaktif, dan faktor daya dapat dipantau menggunakan satu perangkat.
2. Mengurangi jumlah perangkat di panel
   Sistem multi-parameter membantu mengurangi kebutuhan beberapa transmitter terpisah.
3. Integrasi mudah dengan PLC
   Output analog standar kompatibel dengan berbagai analog input module.
4. Mendukung monitoring hingga 6 parameter
   Hingga enam kanal output memungkinkan beberapa data listrik dikirim secara simultan.
5. Fleksibel untuk berbagai sistem tegangan
   Pilihan 100V, 260V, dan 450V memungkinkan implementasi pada berbagai sistem kelistrikan.
6. Mendukung pengukuran arus besar
   Current transformer eksternal dapat digunakan untuk sistem dengan arus lebih dari 5A.
7. Membantu manajemen energi
   Data daya dan faktor daya dapat digunakan untuk mengevaluasi performa serta efisiensi sistem listrik.
8. Cocok untuk monitoring terpusat
   Output dapat diteruskan ke PLC, SCADA, data logger, atau gateway untuk pemrosesan lanjutan.

Aplikasi

1. Energy Management System
   Monitoring tegangan, arus, daya, dan power factor untuk kebutuhan pengelolaan energi.
2. Industrial Electrical Monitoring
   Pemantauan sistem listrik pada mesin, fasilitas produksi, dan panel industri.
3. Power Distribution Panel
   Monitoring parameter kelistrikan pada panel distribusi tiga fasa.
4. PLC Automation System
   Mengirim data kelistrikan melalui analog signal ke PLC.
5. SCADA Monitoring
   Mendukung monitoring parameter listrik secara terpusat.
6. Building Energy Management
   Memantau konsumsi dan kondisi kelistrikan gedung.
7. Motor & Machinery Monitoring
   Membantu memonitor karakteristik kelistrikan motor dan mesin produksi.
8. Factory Power Monitoring
   Pengumpulan data listrik pada lini produksi dan sistem utilitas pabrik.
9. Data Acquisition System
   Digunakan sebagai sumber data analog untuk sistem akuisisi data.
10. Industrial IoT Energy Monitoring
    Dapat dihubungkan ke PLC atau IoT gateway untuk mengirimkan data ke platform monitoring.

5. 📦 Standart Paket

Informasi mengenai isi paket standar belum dicantumkan pada data produk yang diberikan.

Untuk publikasi final, packing list sebaiknya dikonfirmasi terlebih dahulu kepada pemasok atau produsen agar tidak mencantumkan aksesori yang belum dipastikan.
