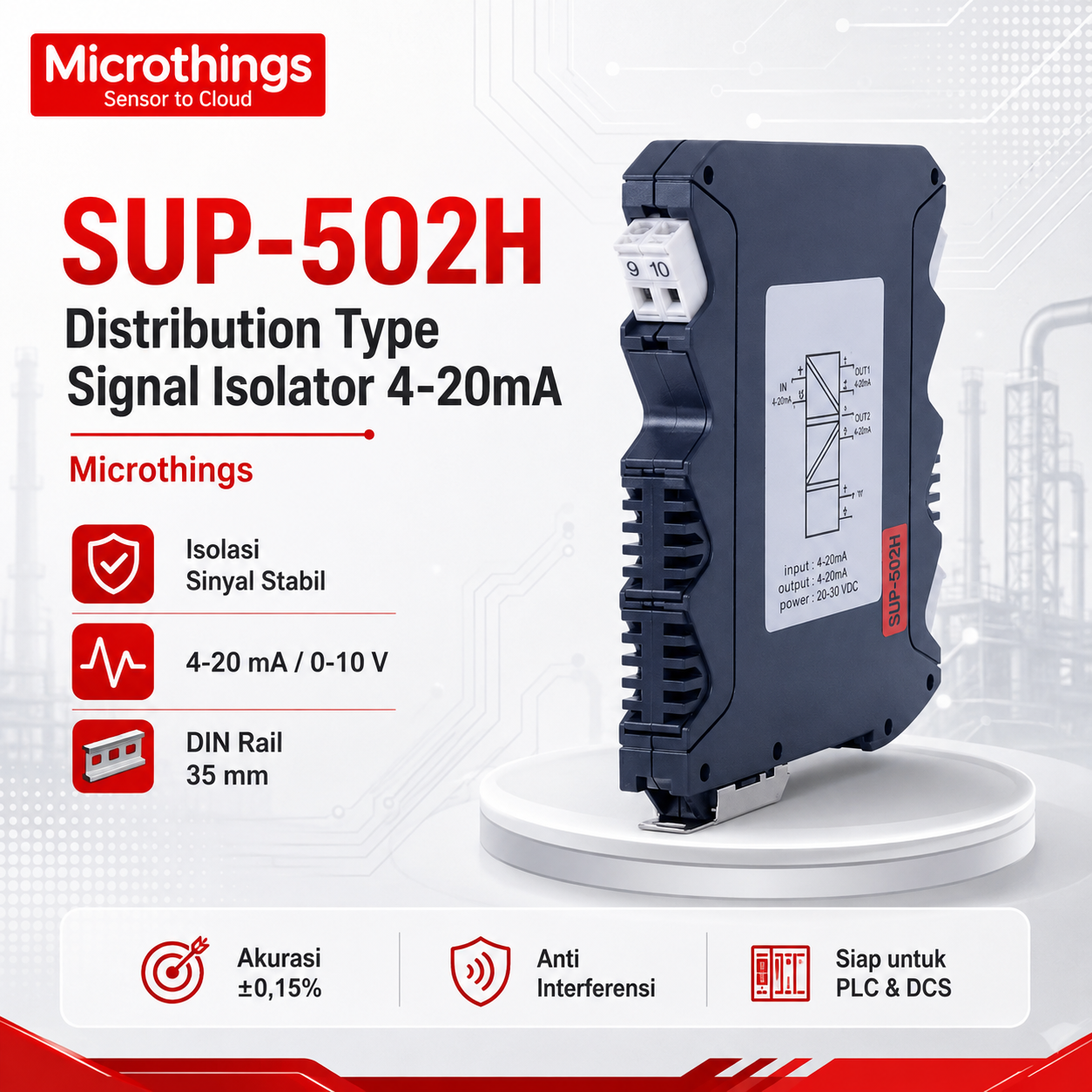

SUP-502H Distribution Type Signal Isolator untuk PLC dan DCS

SUP-502H Distribution Type Signal Isolator adalah isolator sinyal industri yang dirancang untuk mengisolasi, mengonversi, mendistribusikan, dan memproses sinyal tegangan maupun arus DC pada sistem otomasi. Perangkat ini dapat digunakan bersama instrumen lapangan, DCS, PLC, panel kontrol, power distribution cabinet, dan isolation box.

SUP-502H membantu meningkatkan kemampuan anti-interference pada sistem kontrol proses industri dengan memberikan isolasi penuh antara input, output, dan power supply. Teknologi electromagnetic isolation membantu memisahkan jalur sinyal sehingga gangguan pada satu bagian sistem tidak mudah memengaruhi perangkat lain.

Perangkat tersedia dalam beberapa konfigurasi channel, yaitu one-input one-output, one-input two-output, serta two-input two-output, sehingga dapat disesuaikan dengan kebutuhan distribusi sinyal pada instalasi industri.

Dengan akurasi hingga ±0,15% F.S, linearity 0,10%, tegangan isolasi hingga 3 kV/50 Hz selama 1 menit, catu daya 20–32 VDC, dan pemasangan DIN Rail 35 mm, SUP-502H cocok digunakan pada berbagai aplikasi instrumentasi dan automation control.

Apa itu SUP-502H Distribution Type Signal Isolator?

SUP-502H adalah perangkat signal isolator yang menerima sinyal analog berupa arus atau tegangan DC, kemudian mengisolasi dan mengubahnya menjadi sinyal output yang dibutuhkan oleh perangkat berikutnya.

Pilihan sinyal yang didukung antara lain:

• 4–20 mA
• 0–10 mA
• 0–20 mA
• 1–5 V
• dan format sinyal lain sesuai konfigurasi produk

Perangkat dapat digunakan untuk melakukan beberapa fungsi utama, seperti:

• Signal isolation
• Signal conversion
• Signal distribution
• Signal processing
• Interface antara field instrument dan PLC
• Interface antara transmitter dan DCS
• Distribusi satu sinyal ke beberapa perangkat

Input dan output menggunakan magnetic isolation, sedangkan input, output, dan power supply diisolasi pada tiga sisi untuk membantu meningkatkan kestabilan sistem.

SUP-502H tersedia dalam konfigurasi:

• One input – one output
• One input – two output
• Two input – two output

Fleksibilitas tersebut membuat perangkat sesuai untuk power distribution cabinet, isolation cabinet, panel instrumentasi, dan berbagai sistem kontrol industri.

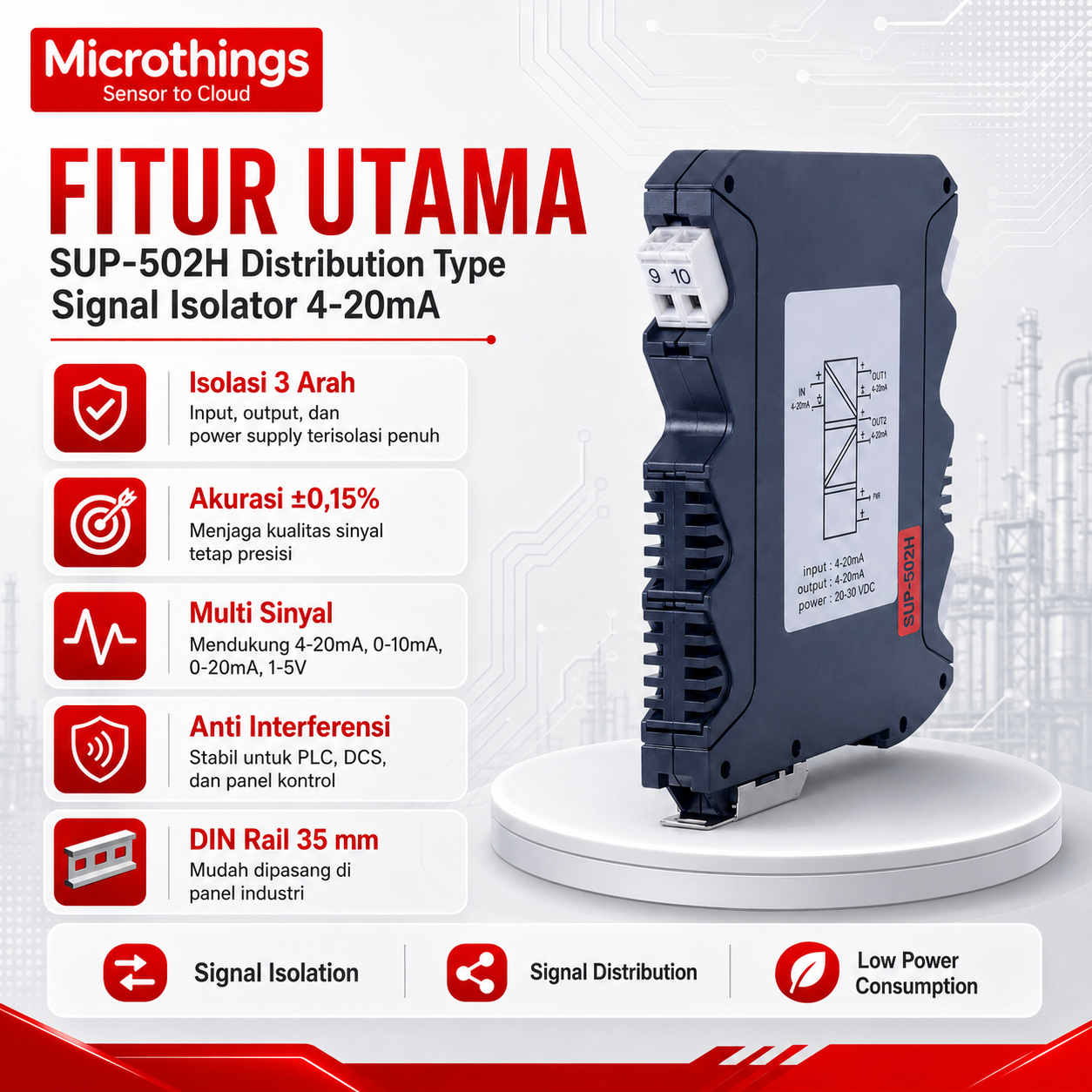

Fitur Utama Produk dan Solusi

1. Three-Way Full Isolation
   Input, output, dan power supply sepenuhnya terisolasi untuk membantu mengurangi pengaruh noise dan gangguan antarsistem.
2. Electromagnetic Isolation
   Menggunakan prinsip electromagnetic isolation untuk memisahkan sinyal input dan output secara efektif.
3. Mendukung Berbagai Sinyal Arus dan Tegangan
   Mendukung input maupun output 4–20 mA, 0–10 mA, 0–20 mA, 1–5 V, dan konfigurasi lain sesuai varian.
4. Signal Distribution
   Dapat digunakan untuk membagi satu sinyal input menjadi lebih dari satu output pada konfigurasi one-in two-out.
5. Beberapa Konfigurasi Channel
   Tersedia konfigurasi one-in one-out, one-in two-out, dan two-in two-out untuk menyesuaikan kebutuhan sistem.
6. Akurasi Tinggi ±0,15% F.S
   Membantu menjaga kualitas sinyal pada sistem monitoring dan kontrol.
7. Linearity 0,10%
   Mendukung konsistensi hubungan antara sinyal input dan output.
8. High Isolation Voltage
   Mendukung isolation withstand voltage hingga 3 kV/50 Hz selama 1 menit berdasarkan spesifikasi yang diberikan.
9. Strong Anti-Interference Capability
   Full isolation membantu meningkatkan ketahanan sistem terhadap gangguan elektromagnetik.
10. Ultra-Low Power Consumption
    Menggunakan chip impor untuk meningkatkan efisiensi energi dan menekan konsumsi daya.
11. Current Consumption Rendah
    Konsumsi arus kurang dari 5 mA ditambah arus output.
12. Plug-and-Unplug Terminal
    Menggunakan terminal yang dapat dilepas dan dipasang kembali sesuai desain perangkat.
13. DIN Rail 35 mm
    Mudah dipasang pada panel kontrol menggunakan standar rel DIN industri.
14. Wide DC Power Supply
    Mendukung catu daya 20–32 VDC untuk fleksibilitas pada berbagai panel industri.
15. Frequency Bandwidth 20 Hz–5 kHz
    Mendukung transmisi sinyal pada rentang frekuensi yang tercantum pada spesifikasi.
16. Cocok untuk PLC dan DCS
    Dapat digunakan sebagai penghubung antara transmitter, field instruments, PLC, DCS, recorder, dan controller.

Technical Spesifikasi

Catatan Data Teknis

Pada informasi sumber terdapat dua nilai berbeda mengenai kecepatan respons:

• Bagian Features menyebut response speed hingga 2 ms.
• Bagian Specifications mencantumkan response time <2 s.

Karena kedua nilai tersebut berasal dari materi yang sama namun tidak konsisten, nilai response time final sebaiknya dikonfirmasi melalui datasheet resmi sebelum digunakan untuk desain engineering.

Prinsip Kerja SUP-502H

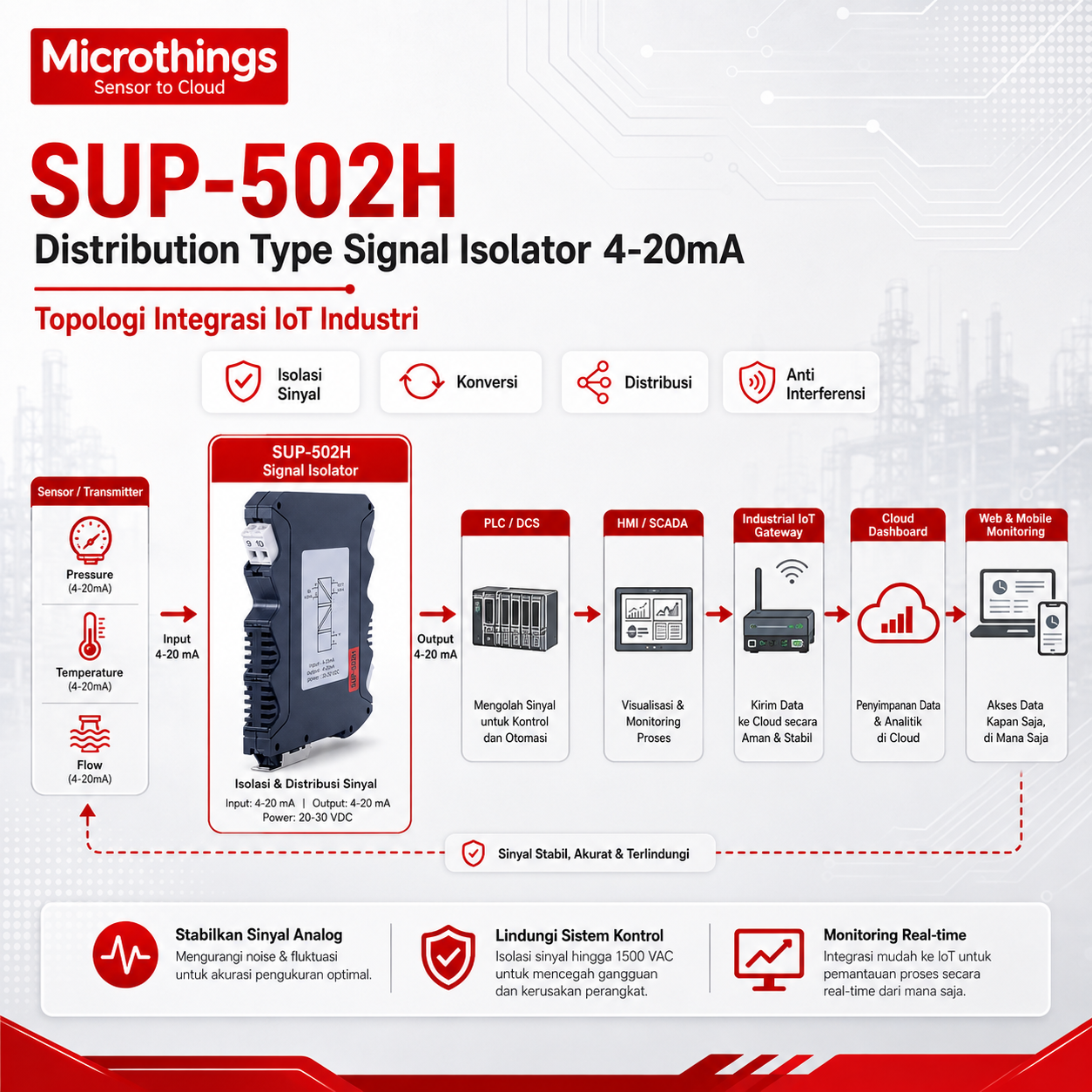

Alur dasar penggunaan SUP-502H dapat digambarkan sebagai berikut:

Field Transmitter → SUP-502H → PLC / DCS

Pada konfigurasi distribusi:

4–20 mA Transmitter → SUP-502H → PLC + Display / Recorder

Pada konfigurasi two-channel:

Transmitter A + Transmitter B → SUP-502H → Controller / DCS

SUP-502H menerima sinyal input, melakukan proses isolasi secara elektromagnetik, kemudian meneruskan atau mendistribusikan sinyal dalam format output yang sesuai dengan kebutuhan perangkat downstream.

Manfaat Penggunaan SUP-502H

1. Meningkatkan Stabilitas Sinyal
   Isolasi membantu mengurangi pengaruh noise dan gangguan antarperangkat.
2. Melindungi Perangkat Downstream
   Pemisahan listrik antara input dan output membantu menjaga PLC, DCS, dan instrumen berikutnya dari gangguan pada sisi lapangan.
3. Mempermudah Distribusi Sinyal
   Satu sinyal dapat diteruskan ke lebih dari satu perangkat pada varian one-input two-output.
4. Mendukung Berbagai Standar Analog
   Fleksibel untuk sistem 4–20 mA, 0–20 mA, 0–10 mA, maupun 1–5 V.
5. Meningkatkan Anti-Interference
   Full three-way isolation membantu meningkatkan ketahanan sistem kontrol terhadap interferensi.
6. Menjaga Akurasi Data
   Akurasi ±0,15% F.S sesuai untuk berbagai kebutuhan monitoring dan proses industri.
7. Memudahkan Integrasi PLC dan DCS
   Dapat menjadi interface antara field transmitter dan sistem kontrol.
8. Menghemat Ruang Panel
   Desain DIN Rail 35 mm mendukung instalasi yang ringkas dan rapi.
9. Mendukung Sistem Multi-Channel
   Pilihan konfigurasi channel memberikan fleksibilitas pada desain panel.
10. Konsumsi Daya Rendah
    Cocok untuk panel instrumentasi yang menggunakan banyak signal isolator.

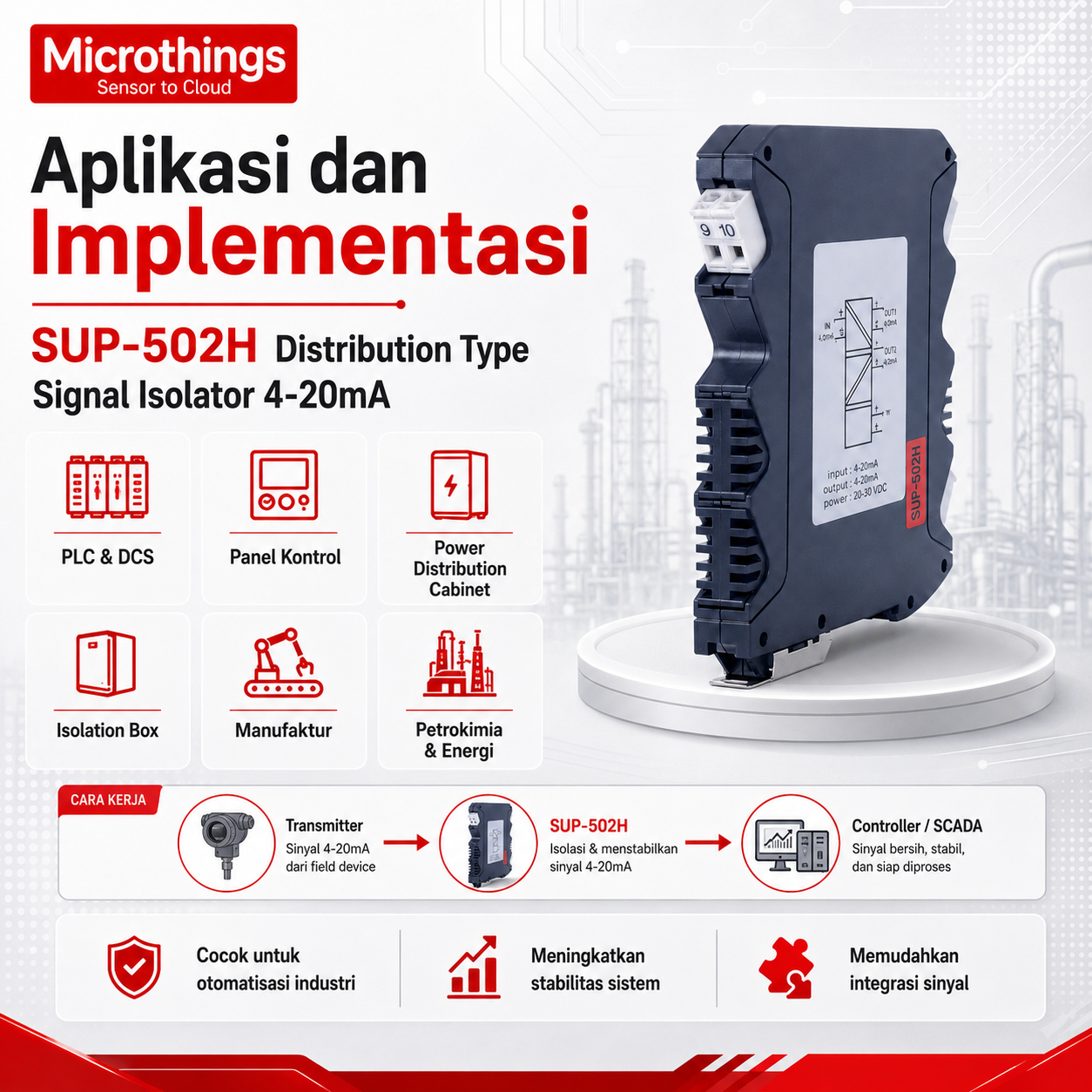

Aplikasi SUP-502H

1. PLC Control System
   Digunakan untuk mengisolasi sinyal analog sebelum masuk ke PLC.
2. Distributed Control System / DCS
   Membantu menyediakan interface sinyal yang lebih stabil pada sistem kontrol terdistribusi.
3. Power Distribution Cabinet
   Cocok ditempatkan pada kabinet distribusi dan panel instrumentasi.
4. Isolation Box
   Dapat menjadi perangkat utama untuk pemisahan berbagai jalur sinyal.
5. Process Automation
   Digunakan pada sistem pressure, flow, temperature, level, dan instrumentasi proses lainnya.
6. Manufacturing Industry
   Mendukung pengolahan dan distribusi sinyal pada mesin serta lini produksi.
7. Petrochemical Industry
   Sesuai untuk integrasi transmitter dan control system.
8. Electric Power Industry
   Dapat digunakan pada panel monitoring dan sistem instrumentasi pembangkit maupun distribusi tenaga listrik.
9. Metallurgical Industry
   Mendukung pengukuran dan kontrol pada proses pengolahan logam.
10. SCADA Monitoring
    Membantu menjaga kualitas sinyal sebelum diteruskan menuju sistem monitoring dan data acquisition.
11. Recorder dan Display System
    Satu input dapat didistribusikan ke PLC sekaligus recorder atau display pada konfigurasi yang sesuai.
12. Industrial Automation Panel
    Cocok untuk berbagai sistem kontrol yang membutuhkan signal conversion dan galvanic isolation.
