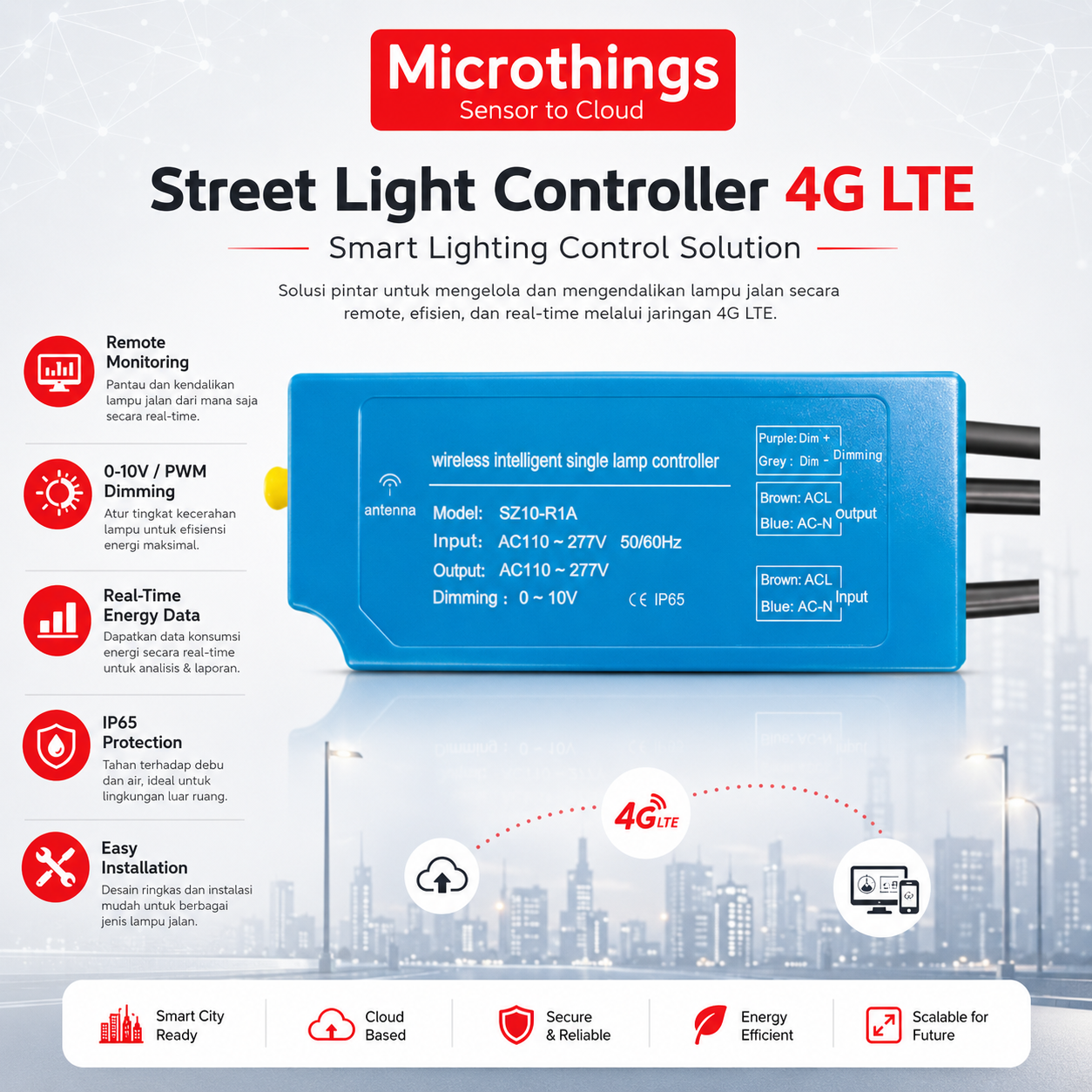

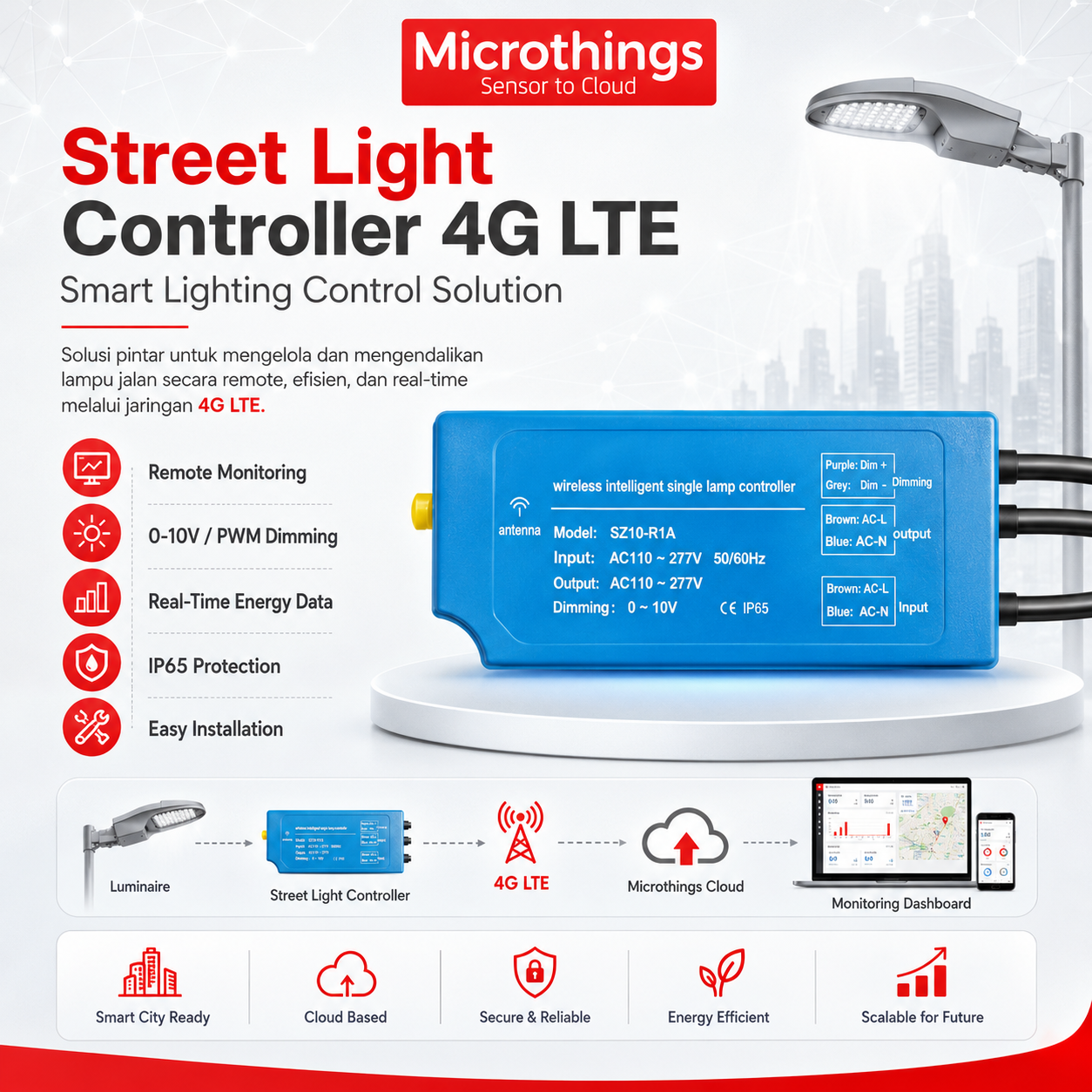

Street Light Controller 4G LTE SZ10-R1A adalah pengontrol lampu jalan pintar berbasis jaringan 4G LTE Cat.1 yang dirancang untuk kebutuhan smart lighting, smart city, dan monitoring lampu jalan secara real-time.
Perangkat ini dapat terhubung langsung ke jaringan LTE yang sudah tersedia tanpa perlu peningkatan perangkat lunak maupun perangkat keras pada stasiun pangkalan. Dengan teknologi LTE Cat.1, controller ini mendukung komunikasi data yang stabil dengan kecepatan uplink hingga 5 Mbps dan downlink hingga 10 Mbps, sehingga cocok untuk sistem kontrol lampu jalan berbasis Internet of Things.
Street Light Controller SZ10-R1A dilengkapi rangkaian pengukuran arus dan tegangan untuk mengumpulkan status beban lampu secara real-time. Data seperti arus, tegangan, daya, energi listrik, frekuensi, faktor daya, dan waktu operasi dapat dipantau dari pusat kontrol. Hal ini membantu mengurangi pekerjaan inspeksi manual, meningkatkan efisiensi pengelolaan lampu jalan, mempercepat deteksi gangguan, dan mendukung penghematan energi.
Perangkat ini mendukung kontrol ON/OFF, dimming 0-10V/PWM, proteksi arus berlebih, deteksi kondisi lampu, sinkronisasi waktu otomatis, koneksi melalui TCP dan MQTT, serta upgrade firmware jarak jauh melalui OTA.
Fitur Utama
✅ Koneksi 4G LTE Cat.1
Mendukung jaringan LTE Cat.1 untuk komunikasi data lampu jalan dengan jangkauan luas.
✅ Monitoring Parameter Listrik
Dapat mengukur arus, tegangan, daya, energi listrik, frekuensi, faktor daya, dan waktu pengoperasian.
✅ Kontrol ON/OFF Lampu
Mendukung sakelar satu arah untuk mengontrol lampu jalan secara individual.
✅ Dimming 0-10V / PWM
Mendukung output sinyal peredupan 0-10V atau PWM untuk pengaturan intensitas cahaya.
✅ Proteksi Arus Berlebih
Dilengkapi perlindungan arus berlebih untuk membantu menjaga keamanan perangkat dan lampu.
✅ Deteksi Kondisi Lampu
Mampu mendeteksi status beban dan kondisi lampu untuk mendukung pemeliharaan yang lebih cepat.
✅ Fungsi Pencahayaan Default
Mendukung mode pencahayaan default agar lampu tetap dapat bekerja sesuai konfigurasi dasar.
✅ Jam Internal dan Sinkronisasi Waktu Otomatis
Mendukung kalibrasi waktu melalui base station dan NTP server.
✅ Kontrol Berdasarkan Waktu
Dapat menjalankan skema kontrol lampu berdasarkan jadwal operasional.
✅ Kontrol Berdasarkan Lokasi
Mendukung skema kontrol berdasarkan garis lintang dan garis bujur atau astronomical clock.
✅ Kompatibel dengan Berbagai Jenis Lampu
Cocok untuk lampu LED, lampu natrium tekanan tinggi, lampu metal halide, dan lampu jalan outdoor lainnya.
✅ Mendukung Static IP dan DDNS
Dapat menggunakan IP statis atau DDNS untuk koneksi ke pusat data.
✅ Protokol TCP dan MQTT
Mendukung integrasi dengan platform IoT, CMS, atau sistem monitoring berbasis cloud.
✅ OTA Remote Firmware Upgrade
Firmware dapat diperbarui dari jarak jauh tanpa harus membuka perangkat di lapangan.
✅ Desain Outdoor IP65
Dirancang untuk penggunaan luar ruangan dengan perlindungan IP65.
✅ Proteksi Surge dan ESD
Mendukung surge protection 6KV serta proteksi ESD Air 15KV dan Contact 8KV.
✅ Suhu Kerja Industri
Dapat beroperasi pada rentang suhu -40°C sampai +85°C.
Technical Spesifikasi
Spesifikasi Umum
| No | Parameter | Value | Remarks |
|---|---|---|---|
| 1 | Product Name | Street Light Controller 4G LTE | Pengontrol lampu jalan pintar |
| 2 | Product Model | SZ10-R1A | 4G LTE smart street light controller |
| 3 | Network Standard | LTE Cat.1 | Jaringan 4G LTE |
| 4 | Supply Voltage | AC110-277V | Wide voltage input |
| 5 | Dimensions | L118.94 × W43 × H34 mm | Compact design |
| 6 | IP Code | IP65 | Outdoor protection |
| 7 | Rated Output Power | 400W Max | Daya output maksimum |
| 8 | Rated Output Current | 5A Max | Arus output maksimum |
| 9 | Product Output | Single-phase AC | Output lampu |
| 10 | Operating Temperature | -40°C ~ +85°C | Industrial temperature range |
Spesifikasi Kontrol dan Dimming
| Parameter | Spesifikasi | Keterangan |
|---|---|---|
| Switching Control | One-way switch output | Kontrol ON/OFF lampu |
| Dimming Type | 0-10V / PWM | Opsional |
| Driver Current | 25mA | Untuk output dimming |
| Time Control | Supported | Kontrol berdasarkan jadwal |
| Location Control | Supported | Berdasarkan latitude dan longitude |
| Default Lighting Function | Supported | Mode pencahayaan default |
| Over-current Protection | Supported | Proteksi arus berlebih |
| Lamp Condition Detection | Supported | Deteksi kondisi lampu |
| OTA Upgrade | Supported | Upgrade firmware jarak jauh |
Data Collection
| Parameter | Data yang Dikumpulkan | Keterangan |
|---|---|---|
| U | Voltage | Monitoring tegangan |
| I | Current | Monitoring arus |
| P | Power | Monitoring daya |
| Q | Electricity / Energy | Monitoring konsumsi energi |
| COSΦ | Power Factor | Akurasi ±3% |
| Frequency | Frequency | Monitoring frekuensi |
| Operating Time | Running Time | Monitoring waktu operasi lampu |
Spesifikasi Komunikasi
| Parameter | Value | Remarks |
|---|---|---|
| Communication Network | 4G LTE Cat.1 | Mobile internet |
| Peak Downlink | 10 Mbps | LTE-FDD max 10 Mbps |
| Peak Uplink | 5 Mbps | LTE-FDD max 5 Mbps |
| LTE-TDD Downlink | Max 7.5 Mbps | Sesuai model |
| LTE-TDD Uplink | Max 1 Mbps | Sesuai model |
| Communication Protocol | TCP, MQTT | Untuk integrasi platform |
| Static IP / DDNS | Supported | Untuk koneksi ke pusat data |
| USIM Interface | 1.8V / 3.0V | Support SIM dan USIM |
| Antenna Gain | 2 dB | Built-in antenna |
| Antenna VSWR | ≤2.0 | Performa antena |
| Antenna Type | Built-in | Antena internal |
LTE Band Support
| Region | LTE Band |
|---|---|
| China, India, Southeast Asia | B1 / B3 / B5 / B8 dan lainnya |
| Asian-Pacific | B1 / B3 / B5 / B7 / B8 / B28(A/B) |
| Europe, Middle East, Africa | B1 / B3 / B7 / B8 / B20 / B28(A/B) |
| Global Version | Tersedia sesuai kebutuhan proyek |
Working Frequency
| Network Type | Frequency Band |
|---|---|
| LTE-FDD | B1 / B3 / B5 / B8 |
| LTE-TDD | B34 / B38 / B39 / B40 / B41 |
Sensitivity
| Band | Sensitivity |
|---|---|
| FDD B1 | -95.5 dBm |
| FDD B3 | -93.3 dBm |
| FDD B5 | -95 dBm |
| FDD B8 | -94.5 dBm |
| TDD B34 | -94.3 dBm |
| TDD B38 | -95 dBm |
| TDD B39 | -94.3 dBm |
| TDD B40 | -92 dBm |
| TDD B41 | -94 dBm |
Proteksi Perangkat
| Parameter | Spesifikasi | Standard |
|---|---|---|
| Surge Protection | 6KV | IEC61000-4-5 / GB/T 17626.5 |
| ESD Air Discharge | 15KV | IEC61000-4-2 / GB/T 17626.2 |
| ESD Contact Discharge | 8KV | IEC61000-4-2 / GB/T 17626.2 |
Real Time Clock
| Parameter | Spesifikasi |
|---|---|
| Real Time Clock | Supported |
| Time Calibration | Base station time calibration |
| NTP Calibration | Supported |
| Function | Mendukung sinkronisasi waktu otomatis untuk skema kontrol lampu |
Persyaratan Pemasangan
| Hal yang Harus Dihindari | Keterangan |
|---|---|
| Terendam air hujan | Hindari penyimpanan atau pemasangan pada kondisi perangkat terendam |
| Antena pecah atau jatuh | Hindari benturan keras pada perangkat |
| Benturan antena dengan tiang atau rumah lampu | Pastikan posisi pemasangan aman |
| Polaritas terbalik | Pastikan koneksi positif dan negatif tidak tertukar |
| Pemasangan longgar | Pastikan controller terpasang kuat |
| Kerusakan isolasi kabel | Hindari goresan dan kerusakan pada kabel instalasi |
Manfaat dan Aplikasi
Manfaat Produk
✅ Mengurangi Inspeksi Manual
Status lampu dan data listrik dapat dipantau dari pusat kontrol tanpa harus melakukan pengecekan langsung ke lapangan.
✅ Meningkatkan Efisiensi Operasional
Operator dapat mengontrol dan memantau banyak titik lampu secara terpusat.
✅ Mendukung Penghematan Energi
Fitur dimming dan kontrol berbasis jadwal membantu mengurangi konsumsi listrik.
✅ Deteksi Gangguan Lebih Cepat
Monitoring arus, tegangan, daya, dan kondisi lampu membantu mempercepat identifikasi kerusakan.
✅ Koneksi Stabil dan Luas
Jaringan 4G LTE Cat.1 memungkinkan perangkat digunakan di berbagai area selama tersedia jaringan seluler.
✅ Integrasi Mudah ke Platform IoT

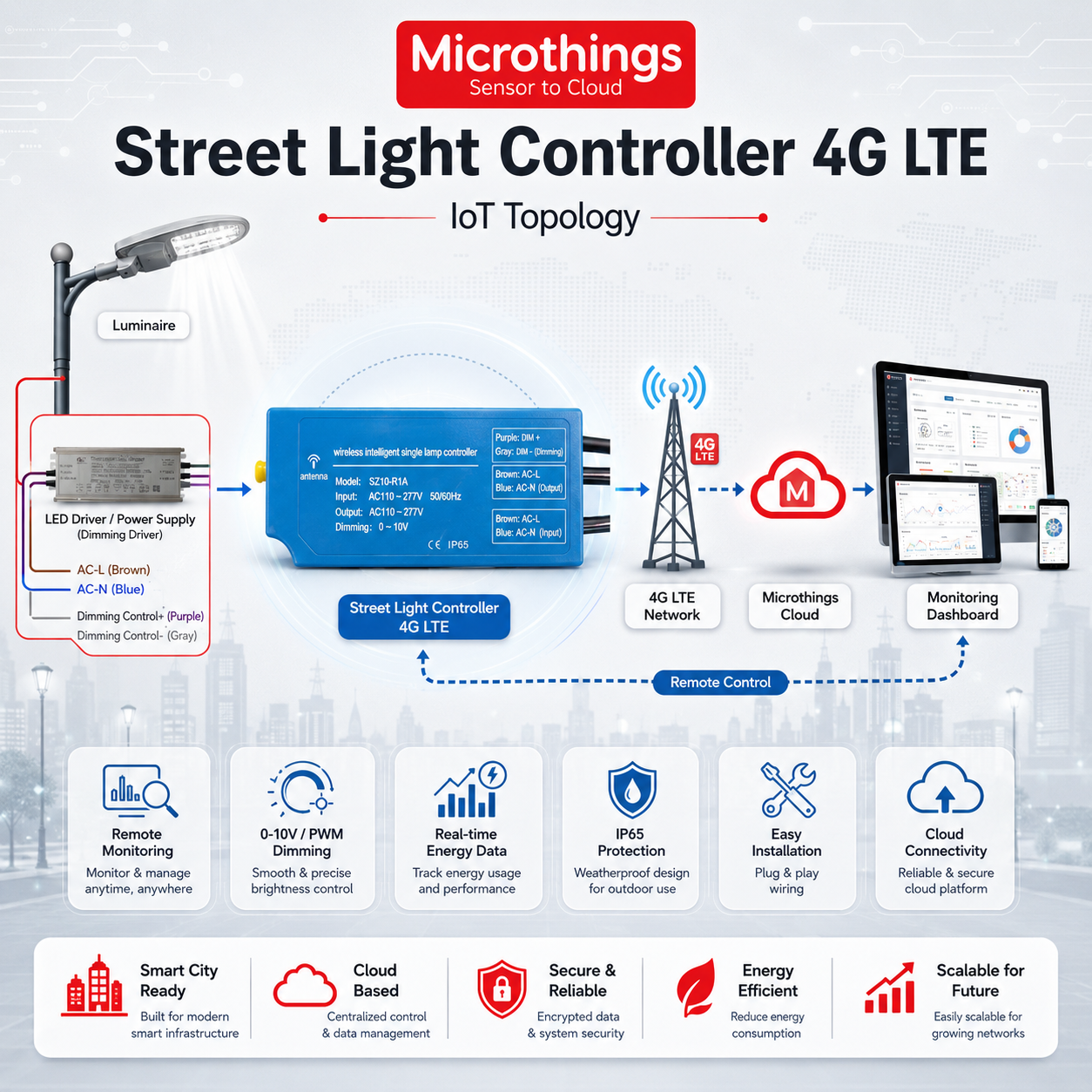

Dukungan TCP dan MQTT memudahkan integrasi ke CMS, dashboard monitoring, atau platform cloud seperti Microthings.
✅ Perawatan Lebih Efisien
Dukungan OTA membuat pembaruan firmware dapat dilakukan dari jarak jauh.
✅ Cocok untuk Lingkungan Outdoor
IP65, surge protection, ESD protection, dan suhu kerja industri membuat perangkat sesuai untuk aplikasi lapangan.
Aplikasi Penggunaan
| Sektor | Contoh Aplikasi |
|---|---|
| Smart Lighting | Kontrol lampu jalan, dimming, monitoring status lampu |
| Smart City | Integrasi lampu jalan ke sistem monitoring kota |
| Smart Pole | Kontrol penerangan pada tiang pintar |
| Jalan Raya | Monitoring dan kontrol penerangan jalan utama |
| Kawasan Industri | Pengaturan lampu area pabrik, gudang, dan jalan internal |
| Perumahan dan Kawasan Komersial | Kontrol penerangan area publik, taman, dan jalan lingkungan |
| Pelabuhan dan Terminal | Monitoring lampu area operasional |
| Area Parkir | Kontrol pencahayaan berbasis jadwal dan kebutuhan |
| Infrastruktur Pemerintah | Efisiensi pengelolaan lampu jalan dan fasilitas umum |
| Kawasan Wisata | Kontrol lampu taman, jalan akses, dan area publik |
| Area Pergudangan | Monitoring lampu area loading, gudang, dan jalan internal |
Standar Paket
Komposisi paket dapat disesuaikan dengan kebutuhan proyek dan perlu dikonfirmasi kembali dengan tim Sales Marketing. Paket standar yang direkomendasikan:
| Item | Jumlah | Keterangan |
|---|---|---|
| Street Light Controller 4G LTE SZ10-R1A | 1 unit | Perangkat utama |
| Product Label / Device ID | 1 set | Identifikasi perangkat |
| Installation Guide | 1 set | Panduan pemasangan |
| Wiring Guide | 1 set | Panduan koneksi kabel |
| Technical Support | Sesuai kebutuhan | Dukungan instalasi dan konfigurasi |
| SIM Card | Opsional | Disesuaikan dengan kebutuhan proyek |
| CMS / Platform Monitoring | Opsional | Untuk monitoring dan kontrol terpusat |
| Mounting Accessories | Opsional | Sesuai kebutuhan instalasi lapangan |
