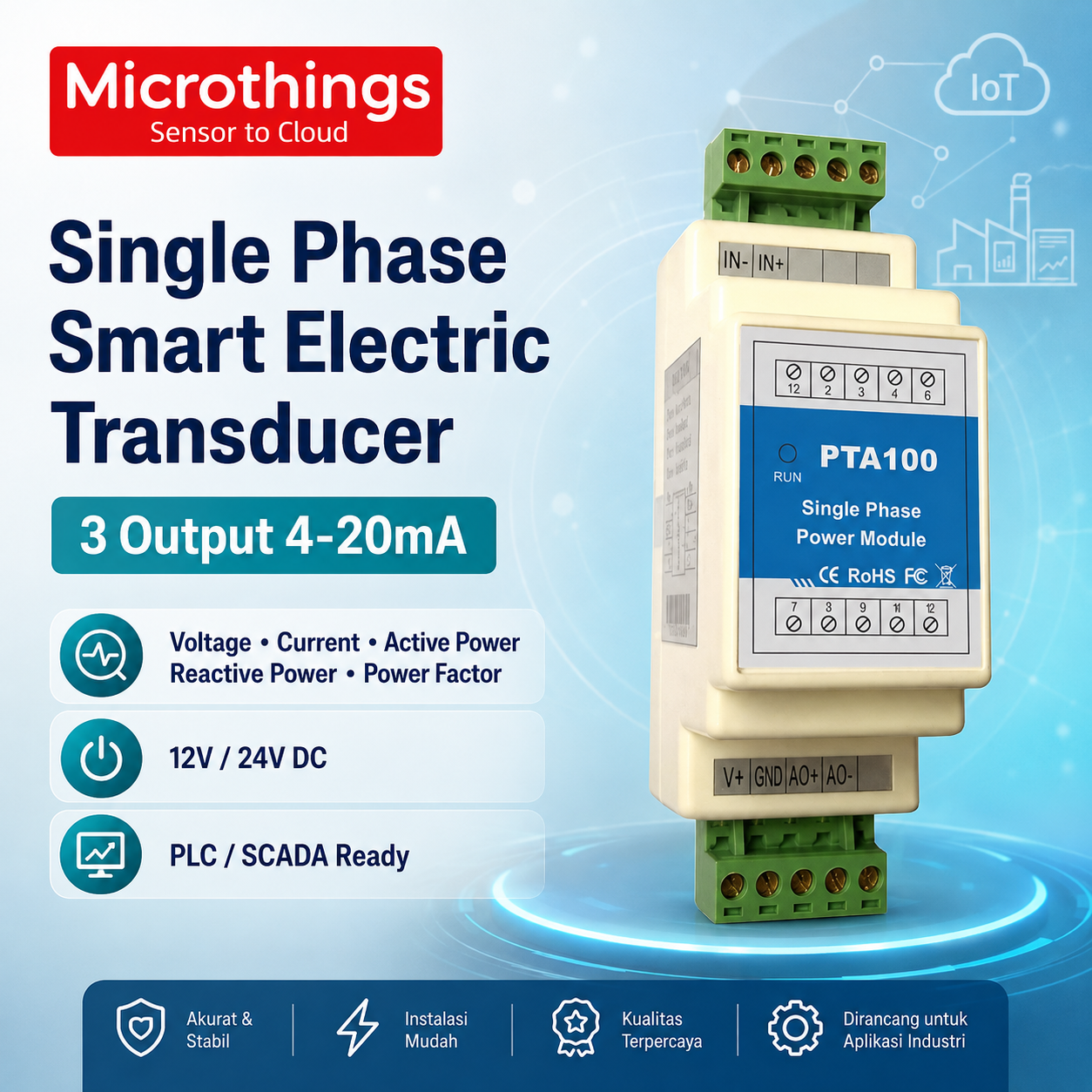

Single Phase Smart Electric Transducer | Multi-Parameter Analog Output

Single Phase Smart Electric Transducer adalah perangkat instrumentasi multifungsi untuk mengukur berbagai parameter kelistrikan pada sistem AC satu fasa, termasuk tegangan, arus, daya aktif, daya reaktif, dan faktor daya. Hasil pengukuran dapat dikonversi menjadi 1 hingga 3 parameter output analog sehingga mudah diteruskan ke PLC, data logger, controller, SCADA, maupun sistem monitoring energi.

Perangkat menyediakan pilihan rentang tegangan 100V, 260V, atau 450V dan rentang arus 1A atau 5A. Untuk pengukuran arus di atas 5A diperlukan current transformer eksternal. Pilihan output meliputi 0–20mA, 4–20mA, 0–5V, serta 0–10V, dengan sumber daya kerja 12VDC atau 24VDC.

---

📘 1. Deskripsi Produk – Apa itu Single Phase Smart Electric Transducer?

Single Phase Smart Electric Transducer merupakan transduser listrik pintar yang menggabungkan beberapa fungsi pengukuran kelistrikan dalam satu perangkat.

Parameter yang dapat dipantau meliputi:

• Tegangan AC satu fasa
• Arus AC satu fasa
• Daya aktif
• Daya reaktif
• Faktor daya

Perangkat dapat dikonfigurasi untuk menyediakan 1 sampai 3 parameter output, sesuai kebutuhan sistem monitoring.

Pilihan tegangan input:

• 100V
• 260V
• 450V

Pilihan arus input:

• 1A
• 5A
• Di atas 5A menggunakan CT eksternal

Pilihan sinyal keluaran:

• 0–20mA
• 4–20mA
• 0–5V
• 0–10V

Dengan kemampuan multi-parameter tersebut, satu perangkat dapat digunakan untuk menggantikan beberapa transducer terpisah sehingga instalasi panel menjadi lebih sederhana.

---

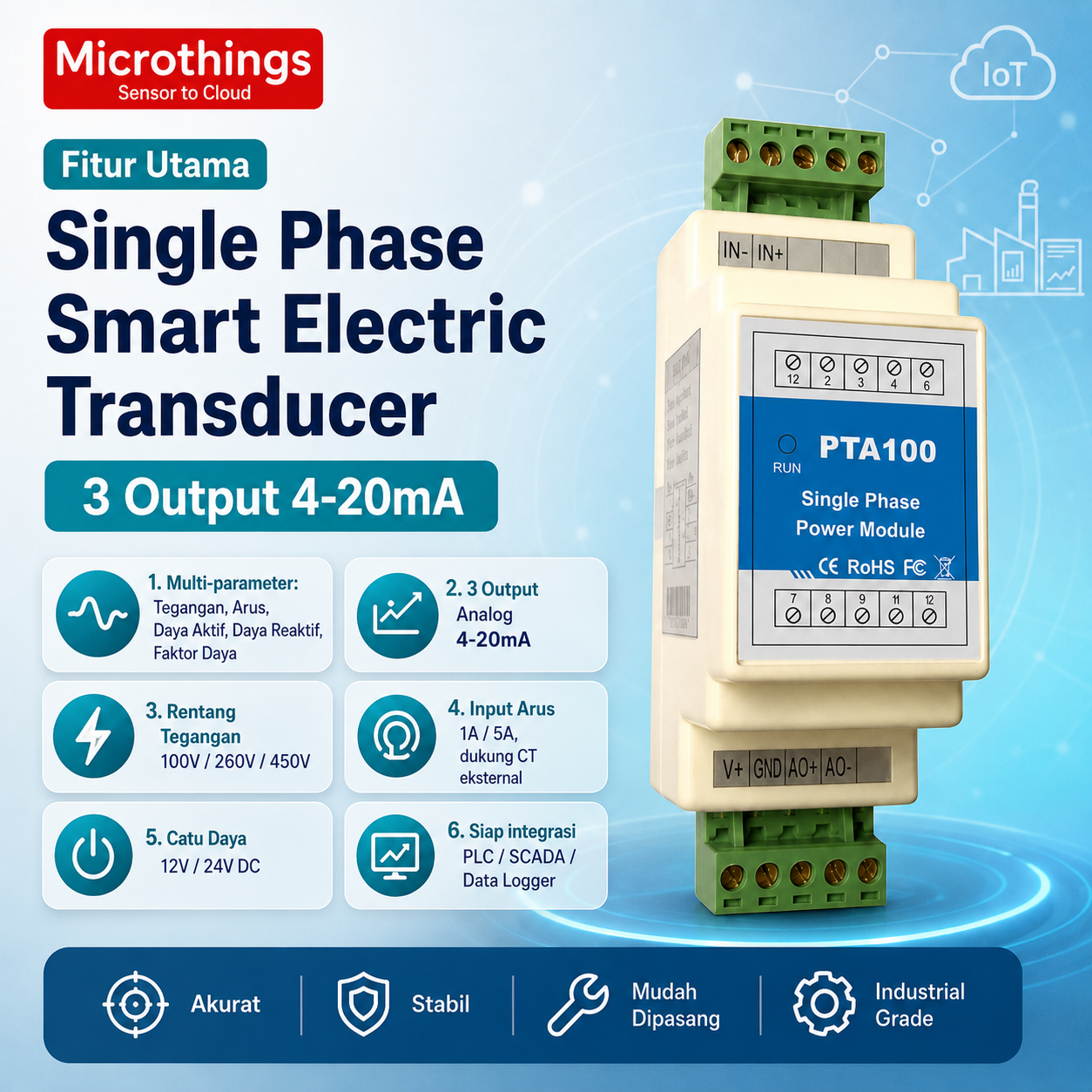

⭐ 2. Fitur Utama Product dan Solusi

🔹 1. Pengukuran Multi-Parameter

Mendukung pengukuran tegangan, arus, daya aktif, daya reaktif, dan faktor daya.

Solusi: satu perangkat dapat menyediakan beberapa informasi kelistrikan sekaligus untuk sistem monitoring.

🔹 2. Hingga 3 Parameter Output

Pengguna dapat memilih 1–3 parameter pengukuran untuk dikonversi menjadi output.

Solusi: konfigurasi dapat disesuaikan dengan jumlah analog input yang tersedia pada PLC atau controller.

🔹 3. Pilihan Tegangan 100V, 260V, dan 450V

Tersedia beberapa opsi voltage range.

Solusi: perangkat dapat diaplikasikan pada berbagai sistem AC satu fasa sesuai level tegangan instalasi.

🔹 4. Pilihan Input Arus 1A dan 5A

Mendukung current range 1A atau 5A.

Solusi: kompatibel dengan berbagai sistem pengukuran dan current transformer standar.

🔹 5. Mendukung CT Eksternal

Untuk arus lebih dari 5A, perangkat dapat digunakan bersama current transformer eksternal.

Solusi: memungkinkan monitoring sistem dengan kapasitas arus yang lebih besar.

🔹 6. Output 4–20mA

Mendukung sinyal analog industri 4–20mA.

Solusi: mudah dihubungkan dengan PLC, RTU, data logger, dan sistem kontrol industri.

🔹 7. Multi Analog Output

Pilihan output lainnya meliputi:

• 0–20mA
• 0–5V
• 0–10V

Solusi: memberikan fleksibilitas untuk berbagai jenis analog input.

🔹 8. Monitoring Faktor Daya

Mampu memberikan informasi power factor.

Solusi: membantu mengevaluasi efisiensi pemanfaatan daya pada sistem listrik.

🔹 9. Power Supply 12VDC / 24VDC

Perangkat bekerja menggunakan sumber daya DC standar industri.

Solusi: mudah diintegrasikan ke dalam control panel dan electrical cabinet.

---

📊 3. Technical Spesifikasi

⚙️ Prinsip Kerja

Alur pengukuran secara sederhana:

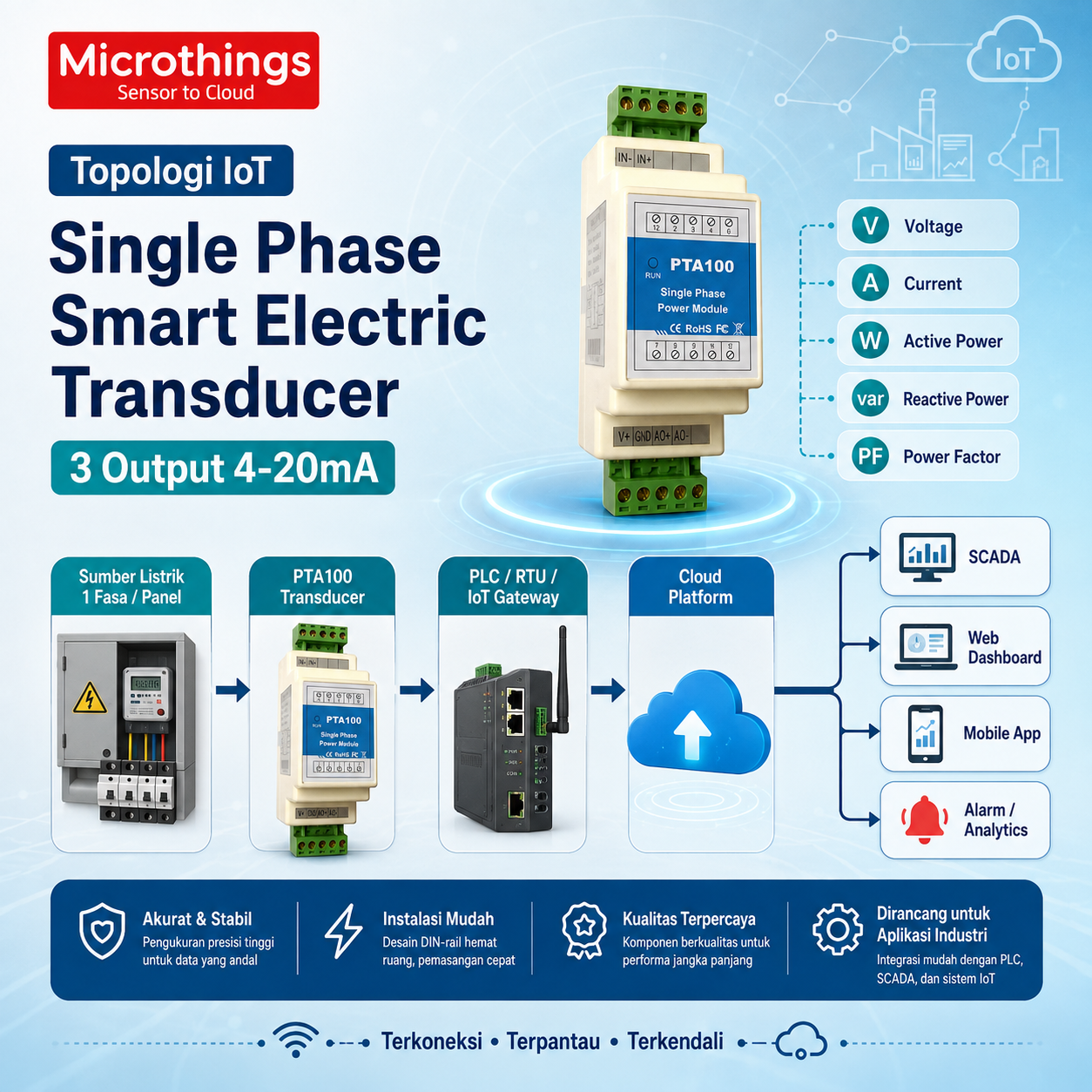

AC Voltage & Current → Smart Electric Transducer → Analog Output → PLC / Controller → SCADA / Monitoring

Perangkat membaca parameter kelistrikan kemudian mengkonversi parameter yang dipilih menjadi sinyal analog standar.

Catatan: data mengenai accuracy class, response time, isolation voltage, suhu kerja, dimensi, metode mounting, dan protection rating belum tersedia pada informasi yang diberikan.

---

🏭 4. Manfaat dan Aplikasi

✅ Manfaat Penggunaan

• Monitoring beberapa parameter dalam satu perangkat, sehingga mengurangi kebutuhan transducer terpisah.
• Integrasi mudah dengan PLC dan SCADA melalui output analog standar.
• Mendukung evaluasi efisiensi energi melalui pengukuran daya aktif, daya reaktif, dan faktor daya.
• Fleksibel untuk berbagai level tegangan dengan pilihan 100V, 260V, atau 450V.
• Mendukung sistem dengan arus besar melalui penggunaan current transformer eksternal.
• Mempermudah data acquisition untuk sistem monitoring dan kontrol.
• Menghemat ruang panel karena beberapa fungsi pengukuran digabungkan dalam satu perangkat.
• Dapat digunakan dalam sistem IoT melalui PLC, RTU, atau IoT gateway dengan analog input.

🏭 Aplikasi

• Energy Monitoring Panel
  Monitoring tegangan, arus, daya, dan power factor.
• PLC Automation System
  Mengirimkan parameter listrik menuju analog input PLC.
• SCADA Monitoring
  Menampilkan data kelistrikan melalui sistem monitoring terpusat.
• Industrial Machinery
  Memantau kondisi kelistrikan mesin dan equipment satu fasa.
• Building Energy Management
  Mendukung analisis penggunaan energi pada gedung.
• Power Distribution Panel
  Monitoring parameter pada panel distribusi AC.
• Generator Monitoring
  Mengukur parameter kelistrikan pada sistem generator yang sesuai.
• Telecommunication Power System
  Monitoring sumber daya listrik pada fasilitas telekomunikasi.
• Data Acquisition System
  Menyediakan sinyal analog untuk pencatatan dan analisis.
• Industrial IoT Monitoring
  Data dapat dikirim ke cloud melalui controller atau IoT gateway.

---

📦 5. Standart Paket

Informasi resmi mengenai packing list belum tersedia pada data produk yang diberikan.

Paket utama dapat ditulis sementara sebagai:

• 1 × Single Phase Smart Electric Transducer

Manual, terminal connector, kartu garansi, mounting accessory, dan perlengkapan lain sebaiknya dikonfirmasi berdasarkan paket aktual dari supplier atau produsen.
