SG100 Fixed Gas Detector IP68 RS485 Modbus

Keselamatan di lingkungan industri membutuhkan sistem pemantauan gas yang dapat bekerja secara kontinu, akurat, dan terintegrasi dengan sistem kontrol. Kebocoran gas beracun, perubahan kadar oksigen, gas mudah terbakar, maupun senyawa organik volatil dapat menimbulkan risiko kesehatan, kebakaran, ledakan, dan gangguan proses produksi.

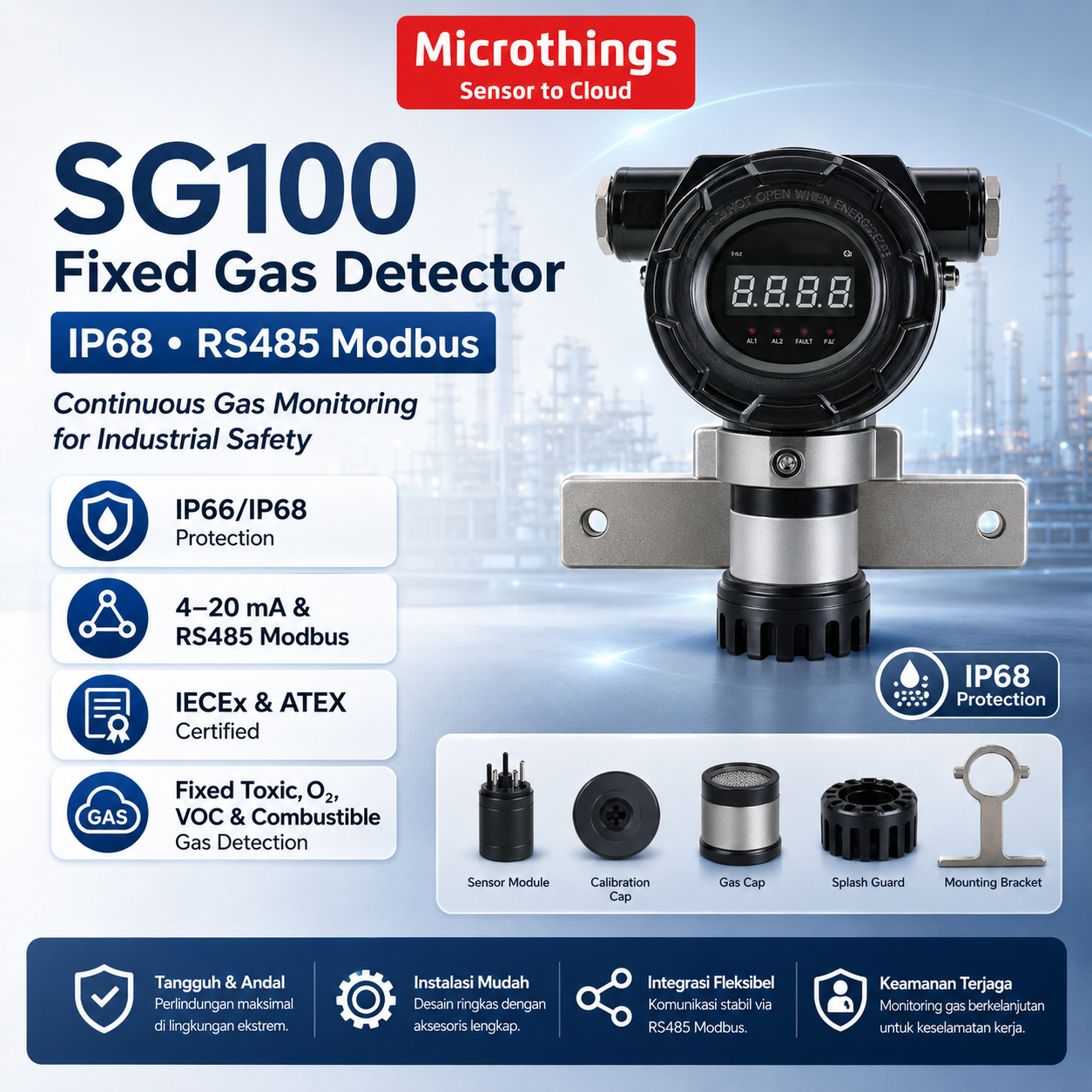

SG100 Fixed Gas Detector merupakan detektor gas permanen yang dirancang untuk memonitor konsentrasi gas secara terus-menerus pada area industri. Perangkat mendukung berbagai jenis sensor untuk mendeteksi O₂, N₂, CO₂, gas mudah terbakar atau EX, hazardous gas, VOC, dan gas lainnya sesuai kebutuhan aplikasi.

SG100 menyediakan keluaran standar 4–20 mA tiga kabel, komunikasi RS485 Modbus, relay alarm, serta HART sebagai opsi. Komunikasi LoRa dan GPRS/4G juga dapat dipilih untuk mendukung pemantauan jarak jauh dan integrasi dengan sistem Internet of Things. Perangkat memiliki perlindungan IP66/IP68, enclosure aluminium die-casting, dan sertifikasi explosion-proof IECEx serta ATEX sesuai konfigurasi.

1. Deskripsi Produk

SG100 Fixed Gas Detector adalah detektor gas tetap yang digunakan untuk melakukan pengukuran konsentrasi gas secara kontinu pada satu titik pemasangan. Perangkat dapat dipasang di sekitar area proses, ruang mesin, tangki, jalur perpipaan, fasilitas penyimpanan, maupun lokasi lain yang memiliki potensi kebocoran gas.

SG100 mendukung beberapa prinsip pendeteksian, antara lain:

• Sensor elektrokimia.
• Sensor inframerah.
• Sensor catalytic combustion.
• Sensor photoionization detector atau PID.
• Teknologi sensor lain sesuai jenis gas dan kebutuhan aplikasi.

Jenis gas, rentang pengukuran, resolusi, serta sensor yang digunakan ditentukan berdasarkan konfigurasi pemesanan. Akurasi perangkat berada pada kisaran ≤ ±2–5% F.S., tergantung karakteristik sensor yang dipilih.

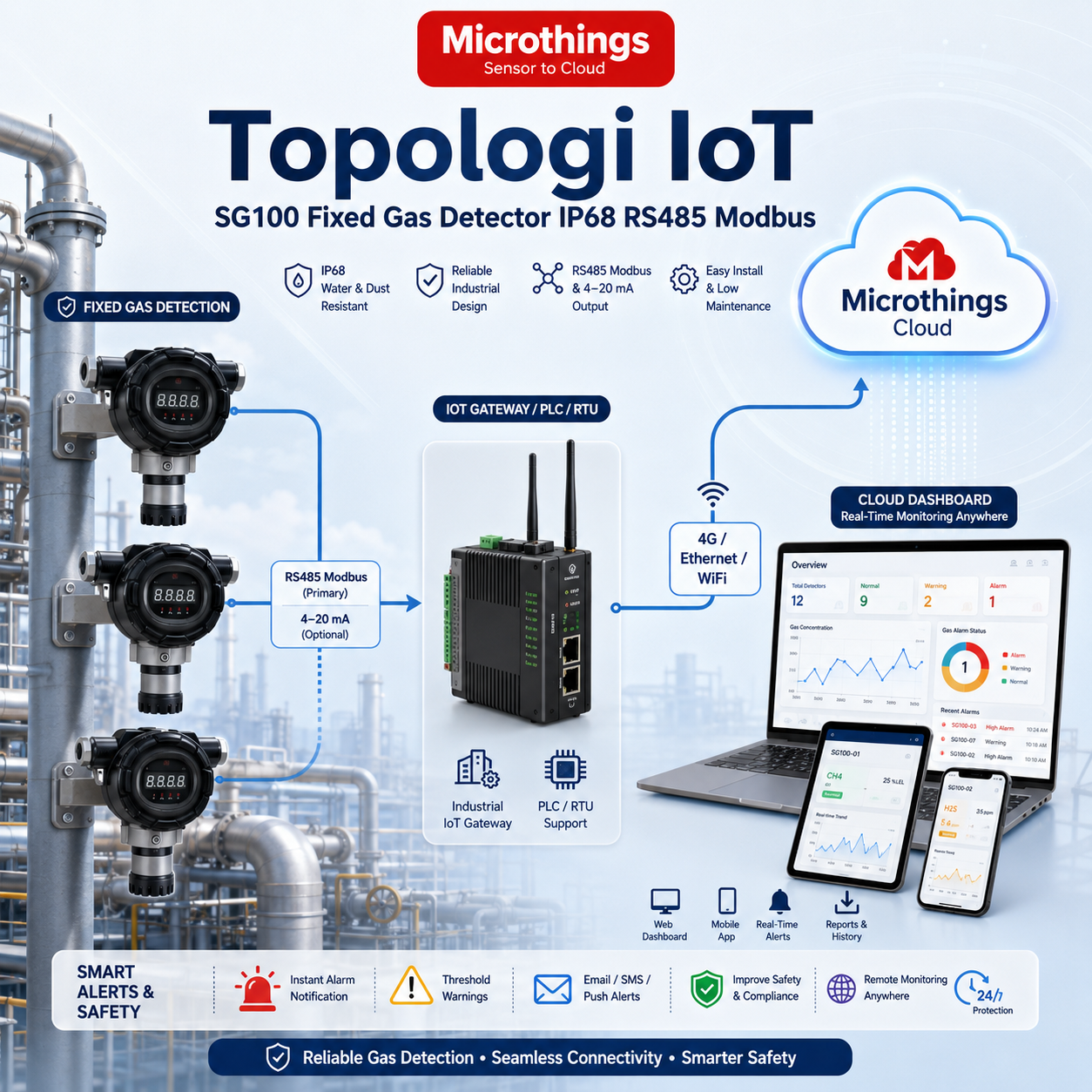

Perangkat memiliki layar LED untuk menampilkan nilai konsentrasi gas secara langsung. Data pengukuran dapat dikirimkan ke PLC, DCS, SCADA, alarm controller, atau IoT gateway melalui keluaran 4–20 mA dan RS485 Modbus.

SG100 menggunakan desain sensor modular dan hot-swappable. Pada saat sensor memerlukan penggantian atau pemeliharaan, teknisi tidak perlu membongkar seluruh unit. Sensor chamber dapat diganti secara terpisah sehingga waktu penghentian operasional dapat dikurangi.

Untuk konfigurasi komunikasi jarak jauh, perangkat dapat dilengkapi LoRa atau GPRS/4G. Opsi ini memungkinkan data dikirimkan ke gateway, server, atau platform cloud tanpa pemasangan jalur komunikasi data yang panjang, dengan tetap memperhatikan jangkauan dan kondisi jaringan di lokasi.

2. Fitur Utama Produk dan Solusi

1. Pemantauan Gas Secara Kontinu

SG100 dirancang untuk bekerja sebagai fixed gas detector yang memonitor konsentrasi gas secara terus-menerus.

Solusi: Memberikan pengawasan selama 24 jam pada area dengan potensi kebocoran tanpa mengandalkan pemeriksaan manual berkala.

2. Mendukung Berbagai Jenis Gas

Perangkat dapat dikonfigurasikan untuk O₂, N₂, CO₂, gas mudah terbakar, hazardous gas, VOC, dan gas lainnya.

Solusi: Satu platform perangkat dapat digunakan untuk berbagai kebutuhan industri dengan mengganti konfigurasi sensor sesuai parameter yang akan dipantau.

3. Berbagai Prinsip Sensor

SG100 mendukung sensor elektrokimia, inframerah, catalytic combustion, dan PID.

Solusi: Teknologi sensor dapat disesuaikan dengan karakteristik gas, rentang ukur, tingkat sensitivitas, dan kondisi lingkungan aplikasi.

4. Perlindungan IP66/IP68

Enclosure memiliki perlindungan terhadap debu dan air dengan protection grade IP66/IP68.

Solusi: Mendukung pemasangan di area industri berdebu, lembap, terbuka, atau memiliki potensi terkena semprotan air.

5. Sertifikasi Explosion-Proof

SG100 memiliki sertifikasi IECEx dan ATEX dengan klasifikasi explosion-proof sesuai konfigurasi perangkat.

Solusi: Mendukung penerapan di area dengan potensi atmosfer mudah terbakar, selama pemasangan mengikuti klasifikasi zona dan persyaratan keselamatan yang berlaku.

6. Sensor Chamber Modular

Sensor ditempatkan pada modul terpisah yang dapat dilepas tanpa membongkar seluruh housing.

Solusi: Mempercepat proses pemeliharaan dan mengurangi waktu downtime ketika sensor perlu diganti.

7. Hot-Swappable Sensor Module

Desain hot-swappable memungkinkan modul sensor diganti secara lebih praktis sesuai prosedur teknis.

Solusi: Membantu teknisi melakukan penggantian sensor dengan lebih efisien tanpa mengganti seluruh unit detektor.

8. Kalibrasi oleh Satu Teknisi

Kalibrasi dapat dilakukan oleh satu orang menggunakan calibration cap.

Solusi: Mengurangi kebutuhan personel saat melakukan zero calibration, span calibration, atau pengujian fungsi di lapangan.

9. Magnetic Wand Operation

Navigasi menu dapat dilakukan menggunakan magnetic wand tanpa membuka enclosure.

Solusi: Pengaturan dan pemeriksaan perangkat dapat dilakukan dengan tetap mempertahankan kondisi housing tertutup pada area berbahaya.

10. Keluaran Analog 4–20 mA

SG100 menyediakan keluaran standar 4–20 mA tiga kabel.

Solusi: Memudahkan integrasi dengan PLC, DCS, panel kontrol, data logger, dan sistem otomasi industri.

11. RS485 Modbus

Komunikasi digital RS485 mendukung protokol Modbus.

Solusi: Beberapa detektor dapat dihubungkan ke satu jaringan komunikasi untuk pengumpulan data secara terpusat.

12. Relay Alarm

Perangkat menyediakan satu set relay secara standar dan dapat dikonfigurasikan dengan dua set relay.

Solusi: Relay dapat digunakan untuk mengaktifkan sirene, lampu alarm, exhaust fan, shut-off valve, atau interlock keselamatan.

13. Output 1–5 V Opsional

SG100 mendukung keluaran tegangan 1–5 V sebagai opsi.

Solusi: Memberikan alternatif integrasi untuk controller atau sistem akuisisi data yang menggunakan input tegangan.

14. HART Opsional

Protokol komunikasi HART tersedia sebagai konfigurasi tambahan.

Solusi: Memungkinkan komunikasi digital dan konfigurasi perangkat melalui jalur analog yang kompatibel dengan sistem HART.

15. Komunikasi LoRa Opsional

Perangkat dapat dilengkapi komunikasi LoRa.

Solusi: Mendukung transmisi data jarak jauh dengan konsumsi daya komunikasi yang relatif rendah pada area industri luas.

16. Komunikasi GPRS/4G Opsional

Modul GPRS/4G dapat digunakan untuk mengirimkan data melalui jaringan seluler.

Solusi: Memungkinkan lokasi terpencil mengirimkan data ke server atau cloud tanpa bergantung pada jaringan kabel lokal.

17. Daya Rendah

Konsumsi daya tercantum kurang dari 2,5 W untuk toxic gas dan kurang dari 4 W untuk flammable gas.

Solusi: Mengurangi kebutuhan daya sistem, terutama pada instalasi dengan banyak titik detektor.

18. Housing Aluminium Die-Casting

Bodi perangkat menggunakan material die-casting aluminum.

Solusi: Memberikan struktur mekanis yang kuat dan sesuai untuk penggunaan jangka panjang di lingkungan industri.

19. Pemasangan Menggunakan Mounting Plate

SG100 dapat dipasang menggunakan aksesori mounting plate.

Solusi: Mempermudah pemasangan pada dinding, struktur baja, tiang, atau area proses tertentu.

20. Desain Ringkas dengan Berat Sekitar 1 kg

Perangkat memiliki berat sekitar satu kilogram.

Solusi: Instalasi dan proses pemeliharaan dapat dilakukan secara lebih mudah oleh satu teknisi.

3. Technical Spesifikasi

Jenis sensor, sertifikasi, explosion-proof grade, rentang ukur, dan akses komunikasi akhir harus disesuaikan dengan konfigurasi perangkat yang dipesan.

4. Manfaat dan Aplikasi

Manfaat

1. Memberikan pemantauan selama 24 jam pada area yang memiliki potensi kebocoran gas.
2. Meningkatkan keselamatan pekerja melalui deteksi dini gas beracun, kekurangan oksigen, dan gas mudah terbakar.
3. Mendukung tindakan otomatis melalui relay yang dapat dihubungkan dengan sirene, exhaust fan, atau shut-off valve.
4. Mempermudah integrasi sistem kontrol menggunakan 4–20 mA, RS485 Modbus, dan HART opsional.
5. Mengurangi waktu pemeliharaan berkat desain sensor chamber modular.
6. Mengurangi downtime perangkat karena sensor dapat diganti tanpa mengganti seluruh detektor.
7. Mempermudah kalibrasi lapangan menggunakan calibration cap dan magnetic wand.
8. Mendukung instalasi di lingkungan berat melalui perlindungan IP66/IP68 dan housing aluminium.
9. Mendukung instalasi pada hazardous area melalui sertifikasi IECEx dan ATEX sesuai konfigurasi.
10. Memungkinkan pemantauan jarak jauh melalui LoRa atau GPRS/4G opsional.
11. Mengurangi kebutuhan kabel komunikasi ketika menggunakan opsi transmisi nirkabel.
12. Mempermudah pengelolaan banyak titik sensor menggunakan jaringan RS485 Modbus.

Aplikasi

Aplikasi berikut merupakan penerapan yang relevan berdasarkan fungsi SG100 sebagai fixed gas detector:

1. Industri minyak dan gas untuk memonitor kebocoran gas di area produksi, wellhead, kilang, dan penyimpanan.
2. Industri kimia dan petrokimia untuk mendeteksi toxic gas, VOC, dan gas mudah terbakar pada area proses.
3. Fasilitas penyimpanan bahan bakar untuk pemantauan gas di sekitar tangki dan jalur distribusi.
4. Instalasi pengolahan air limbah untuk memonitor H₂S, kekurangan oksigen, dan gas berbahaya lainnya.
5. Pembangkit listrik untuk pemantauan gas pada area turbin, boiler, ruang baterai, dan fasilitas bahan bakar.
6. Pertambangan untuk pemantauan gas pada area pengolahan, workshop, dan fasilitas penyimpanan.
7. Industri farmasi untuk memonitor gas proses dan senyawa volatil pada area produksi tertentu.
8. Industri manufaktur untuk mendeteksi kebocoran gas yang digunakan atau dihasilkan selama proses produksi.
9. Ruang baterai untuk memonitor potensi akumulasi hidrogen sesuai konfigurasi sensor.
10. Laboratorium untuk pemantauan gas berbahaya secara tetap pada ruang pengujian.
11. Cold storage dan fasilitas refrigerasi untuk mendeteksi kebocoran refrigeran sesuai sensor yang dipilih.
12. Area masuk confined space untuk memonitor atmosfer di sekitar tangki, manhole, atau ruang tertutup.
13. Pergudangan bahan kimia untuk memberikan alarm dini apabila terjadi kebocoran.
14. Sistem keselamatan gedung industri melalui integrasi dengan fire and gas system, BMS, SCADA, atau control panel.

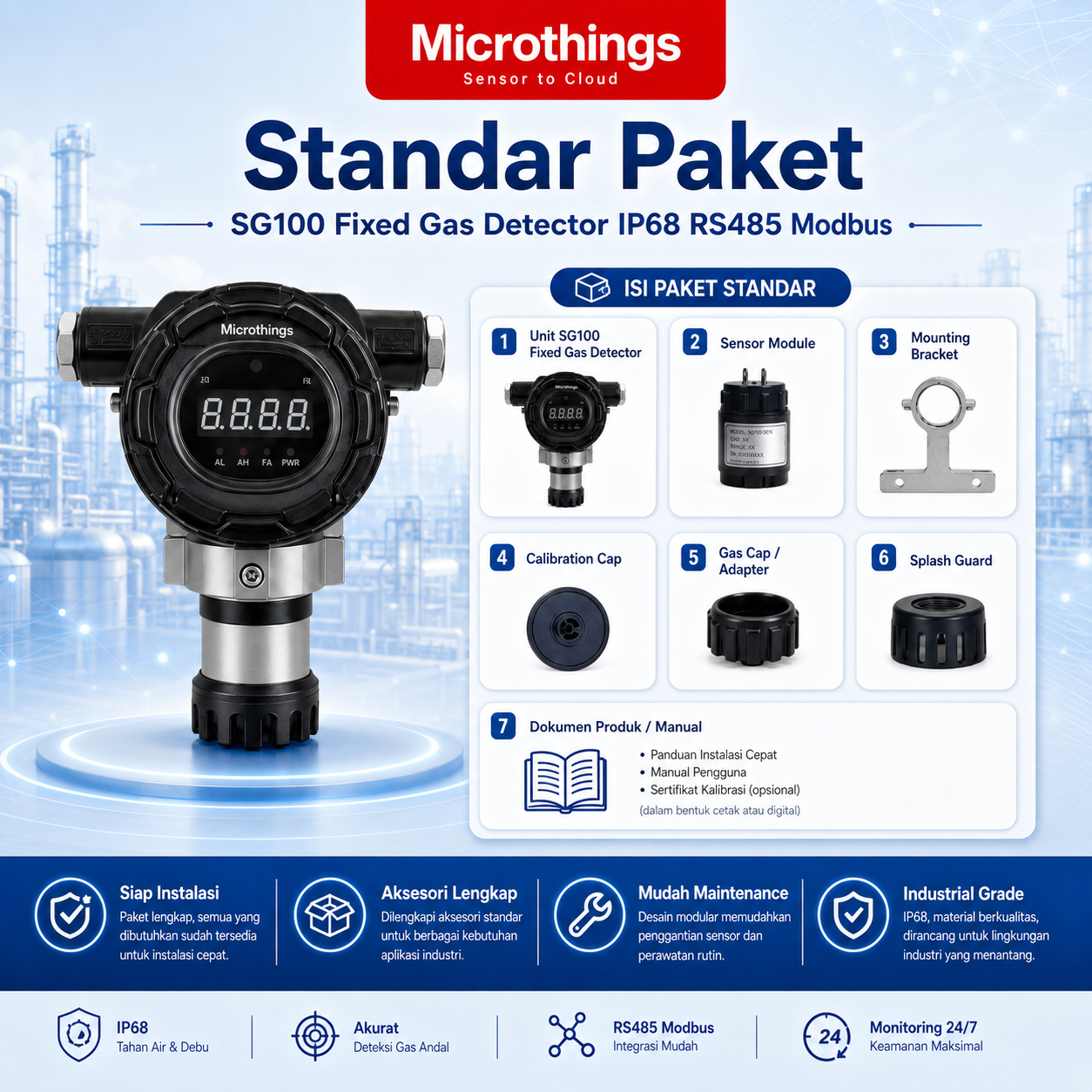

5. Standar Paket

Brosur tidak memberikan packing list resmi. Berdasarkan komponen yang diperlihatkan, paket atau komponen pendukung SG100 dapat mencakup:

1. 1 unit SG100 Fixed Gas Detector.
2. 1 unit sensor module sesuai konfigurasi gas.
3. 1 unit mounting bracket.
4. 1 unit calibration cap.
5. 1 unit gas cap atau gas adapter.
6. 1 unit splash guard.

Konfigurasi atau Aksesori Opsional

• Mounting plate tambahan.
• Relay kedua.
• Output 1–5 V.
• Komunikasi HART.
• Modul LoRa.
• Modul GPRS/4G.
• Sensor gas dengan rentang khusus.
• Interface conduit sesuai kebutuhan instalasi.
• Gas kalibrasi dan regulator.
• Alarm sounder dan beacon eksternal.
• IoT gateway atau gas alarm controller.

Catatan: Status setiap komponen sebagai standar atau opsional perlu dikonfirmasi melalui packing list dan penawaran resmi pemasok.
