Deskripsi Produk

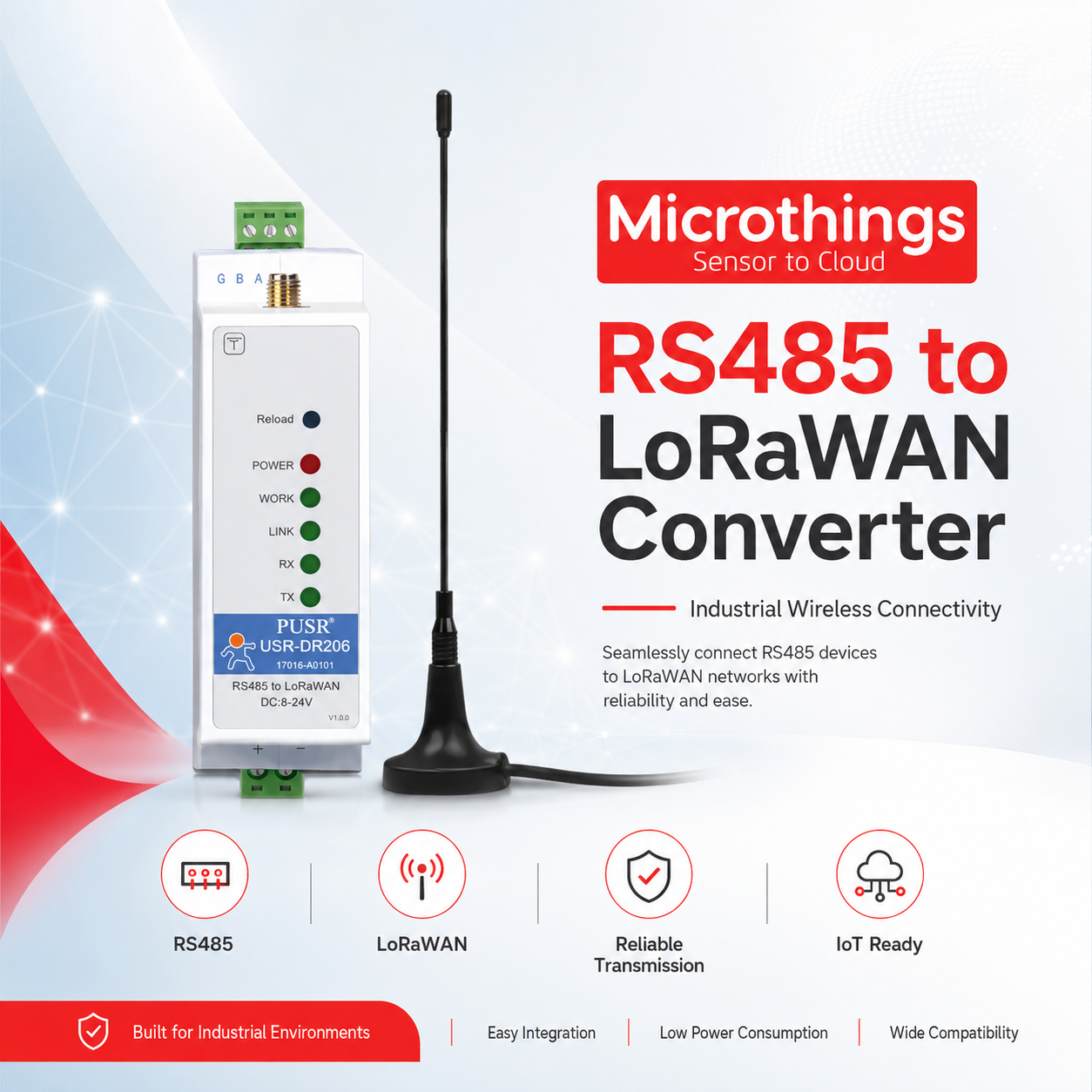

RS485 to LoRaWAN Converter USR-DR206 adalah perangkat industrial yang berfungsi menghubungkan perangkat komunikasi serial RS485 ke jaringan LoRaWAN, sehingga data dari meter, PLC, controller, sensor, maupun data logger dapat dikirim secara wireless menuju LoRaWAN Gateway, Network Server, cloud platform, dan dashboard monitoring.

USR-DR206 menggunakan radio berbasis SX126x serta mendukung metode aktivasi OTAA dan ABP dengan LoRaWAN Class C. Class C memungkinkan perangkat terus memonitor kanal downlink sehingga cocok untuk aplikasi monitoring dan kontrol yang membutuhkan respons lebih cepat.

Perangkat juga mendukung ADR (Adaptive Data Rate), FEC, Listen Before Talk, retransmission, heartbeat data, serta multicast untuk membantu meningkatkan reliability dan efisiensi komunikasi LoRaWAN.

Untuk penggunaan industrial, USR-DR206 menggunakan catu daya 8-24 VDC, pemasangan DIN rail, proteksi IP30, proteksi surge/ESD/EFT Level 3, serta rentang suhu operasi -40°C hingga +85°C.

Dalam pengujian resmi PUSR pada area terbuka, jarak komunikasi antara LoRaWAN end node dan gateway dapat mencapai 5,5 km dengan kondisi line-of-sight, tinggi antena di atas 2 meter, serta konfigurasi radio dan antena yang sesuai.

Fitur Utama Product dan Solusi

1. RS485 to LoRaWAN Integration
   Mengubah komunikasi perangkat RS485 menjadi data LoRaWAN untuk kebutuhan telemetry, remote monitoring, dan Industrial IoT.
2. LoRaWAN Class C
   Mendukung komunikasi downlink dengan latency lebih rendah sehingga sesuai untuk monitoring dan kontrol yang membutuhkan respons relatif cepat.
3. OTAA dan ABP
   Mendukung dua metode aktivasi standar LoRaWAN untuk fleksibilitas commissioning dan provisioning perangkat.
4. ADR – Adaptive Data Rate
   Data rate dapat disesuaikan berdasarkan kualitas sinyal maupun kondisi jaringan untuk meningkatkan efisiensi komunikasi.
5. Long Range Communication
   Jangkauan pengujian hingga 5,5 km pada kondisi area terbuka dan instalasi yang sesuai.
6. High Receive Sensitivity
   Sensitivitas penerimaan hingga -140 dBm @ 0.268 Kbps membantu komunikasi pada kondisi sinyal yang lemah.
7. Reliable Data Transmission
   Mendukung FEC, LBT, retransmission, dan heartbeat untuk membantu menjaga kestabilan komunikasi.
8. Multicast Support
   Mendukung multicast untuk skenario komunikasi downlink kepada beberapa node dalam jaringan.
9. RS485 Baud Rate Fleksibel
   Mendukung baud rate mulai dari 1200 hingga 115200 bps.
10. DIN Rail Installation
    Desain cocok untuk pemasangan di dalam control panel, electrical cabinet, atau enclosure industri.
11. Industrial Protection
    Mendukung surge protection, ESD protection, serta EFT protection Level 3 IEC61000.
12. Wide Temperature Range
    Mendukung operasi pada suhu -40°C hingga +85°C.
13. Wide Power Input
    Mendukung power supply 8-24 VDC dengan reverse polarity protection.
14. Easy Configuration
    Konfigurasi dapat dilakukan menggunakan configuration utility maupun AT Command.

Technical Spesifikasi

 Manfaat dan Aplikasi

Manfaat

• Menghubungkan perangkat RS485 existing ke jaringan LoRaWAN tanpa mengganti perangkat lapangan.
• Mengurangi kebutuhan penarikan kabel komunikasi dalam jarak jauh.
• Mempermudah retrofit sistem konvensional menjadi sistem berbasis IoT.
• Memungkinkan monitoring perangkat yang tersebar pada area luas.
• Mengirim data melalui LoRaWAN Gateway menuju Network Server dan cloud.
• Mendukung integration dengan dashboard, database, API, maupun platform IoT.
• Memberikan fleksibilitas deployment melalui OTAA dan ABP.
• Meningkatkan efisiensi komunikasi melalui ADR.
• Desain DIN rail mempermudah pemasangan dalam control panel.
• Mendukung lingkungan industri dengan suhu operasi yang luas.
• Proteksi EMC membantu meningkatkan reliability dalam aplikasi industrial.

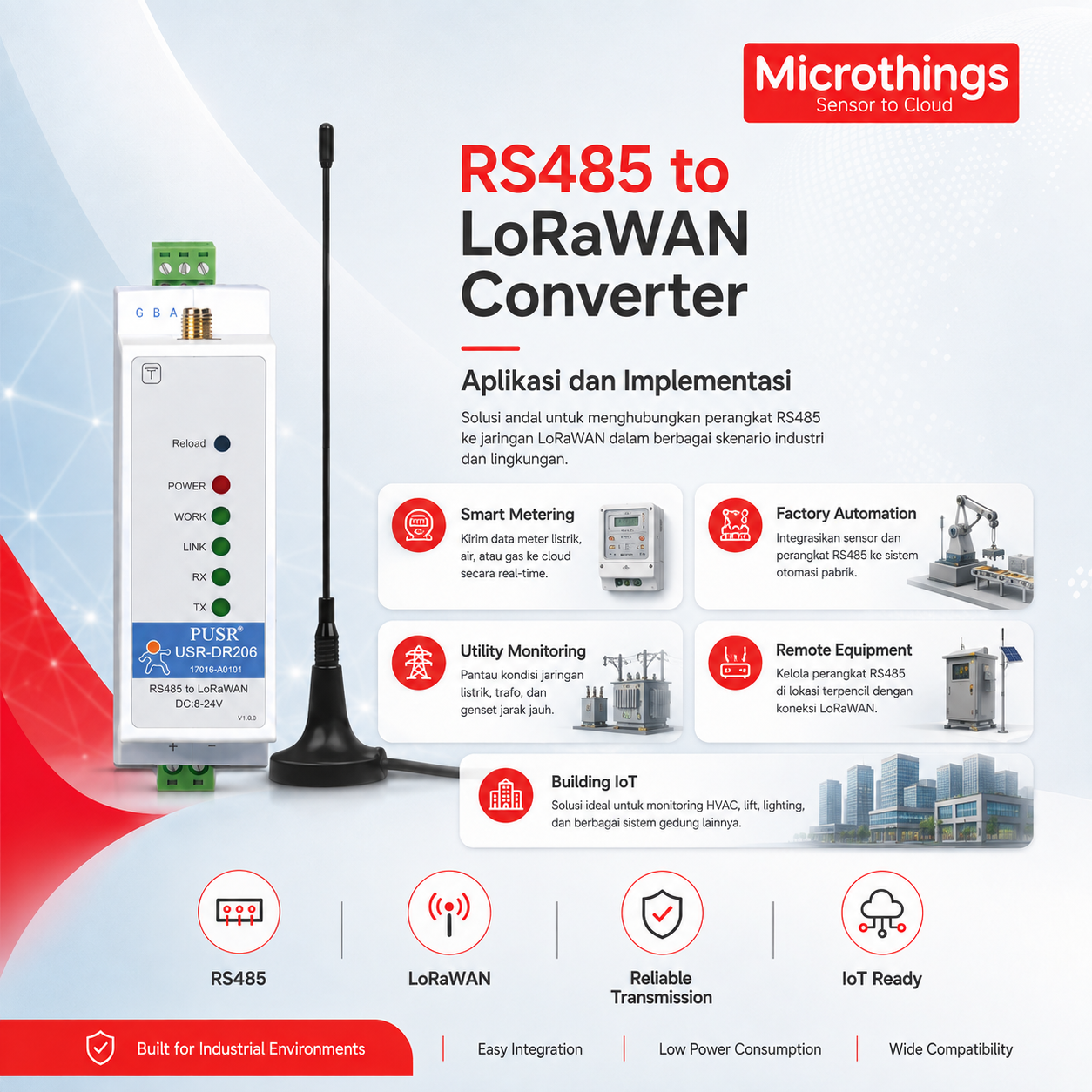

Aplikasi dan Implementasi

1. Smart Metering
   Energy meter, water meter, gas meter, heat meter, dan flow meter dengan komunikasi RS485.
2. Utility Monitoring
   Monitoring panel listrik, transformer, genset, inverter, pump, dan utility equipment.
3. Water & Pump Station
   Integrasi pressure transmitter, level controller, flow meter, water quality instrument, dan pump controller.
4. Factory Automation
   Menghubungkan PLC, controller, sensor controller, data logger, dan instrument di area produksi.
5. Building IoT
   Digunakan untuk meter, HVAC controller, lighting controller, dan perangkat Building Management System berbasis RS485.
6. Agriculture & Irrigation
   Monitoring water flow, irrigation controller, environmental sensor, dan perangkat remote field.
7. Environmental Monitoring
   Mengirim data kualitas udara, cuaca, level air, temperatur, kelembapan, maupun parameter lingkungan.
8. Remote Equipment Monitoring
   Monitoring peralatan RS485 di lokasi yang sulit dijangkau jaringan Ethernet atau fiber.
9. Industrial IoT Cloud Integration
   Data dapat diteruskan dari LoRaWAN Network Server menuju cloud, dashboard, API, SCADA, ataupun aplikasi mobile.

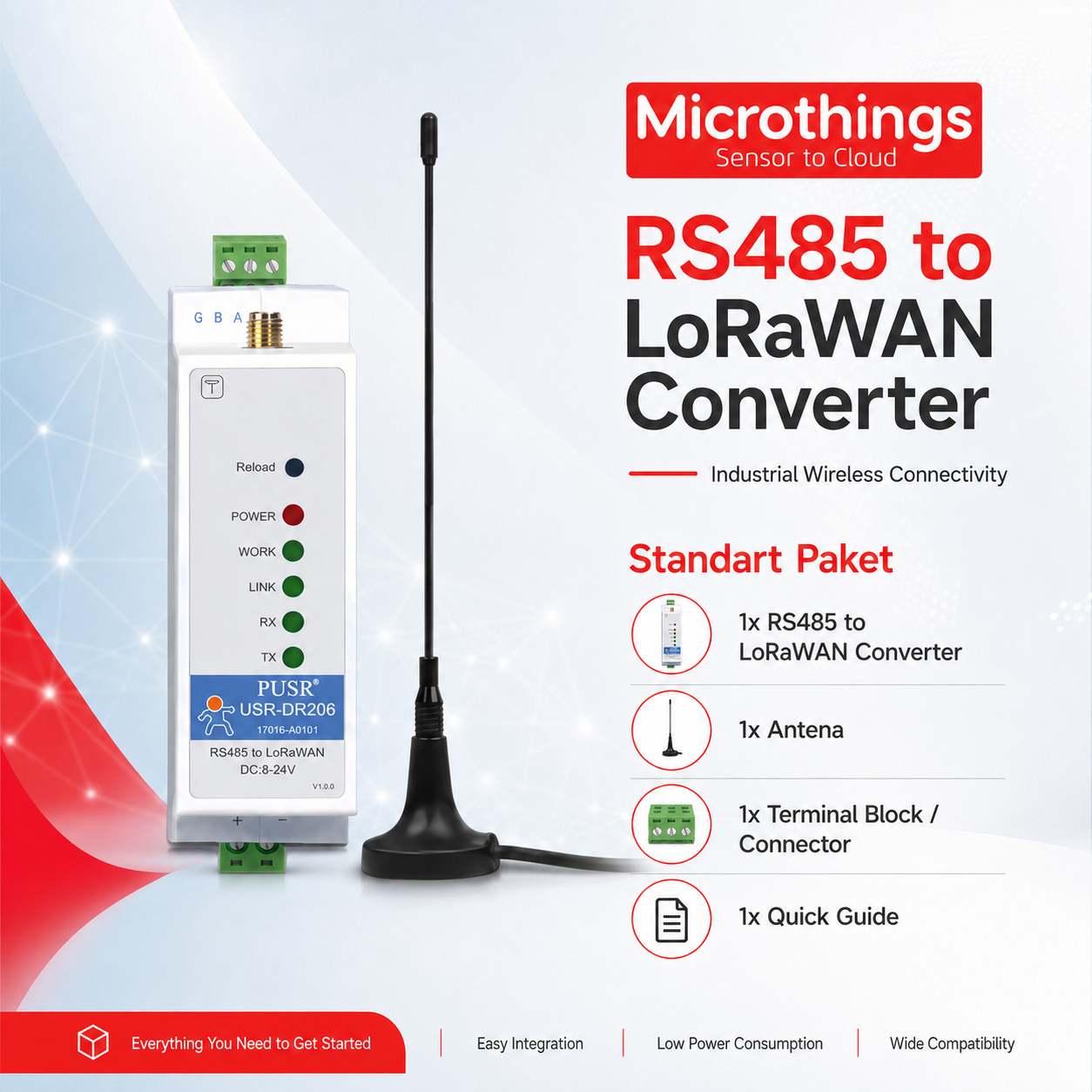

Standart Paket

Untuk kebutuhan penawaran Microthings, Standart Paket dapat dituliskan sebagai:

• 1x RS485 to LoRaWAN Converter USR-DR206
• 1x LoRaWAN Antenna sesuai regional frequency SKU
• 1 set Terminal Block / Connector untuk power dan RS485
• 1x Quick Guide / Panduan Instalasi

Catatan: isi paket dapat berbeda berdasarkan regional SKU, batch produksi, dan distributor. Frequency plan, antenna, connector, serta accessories sebaiknya dikonfirmasi sebelum quotation dan purchase order.
