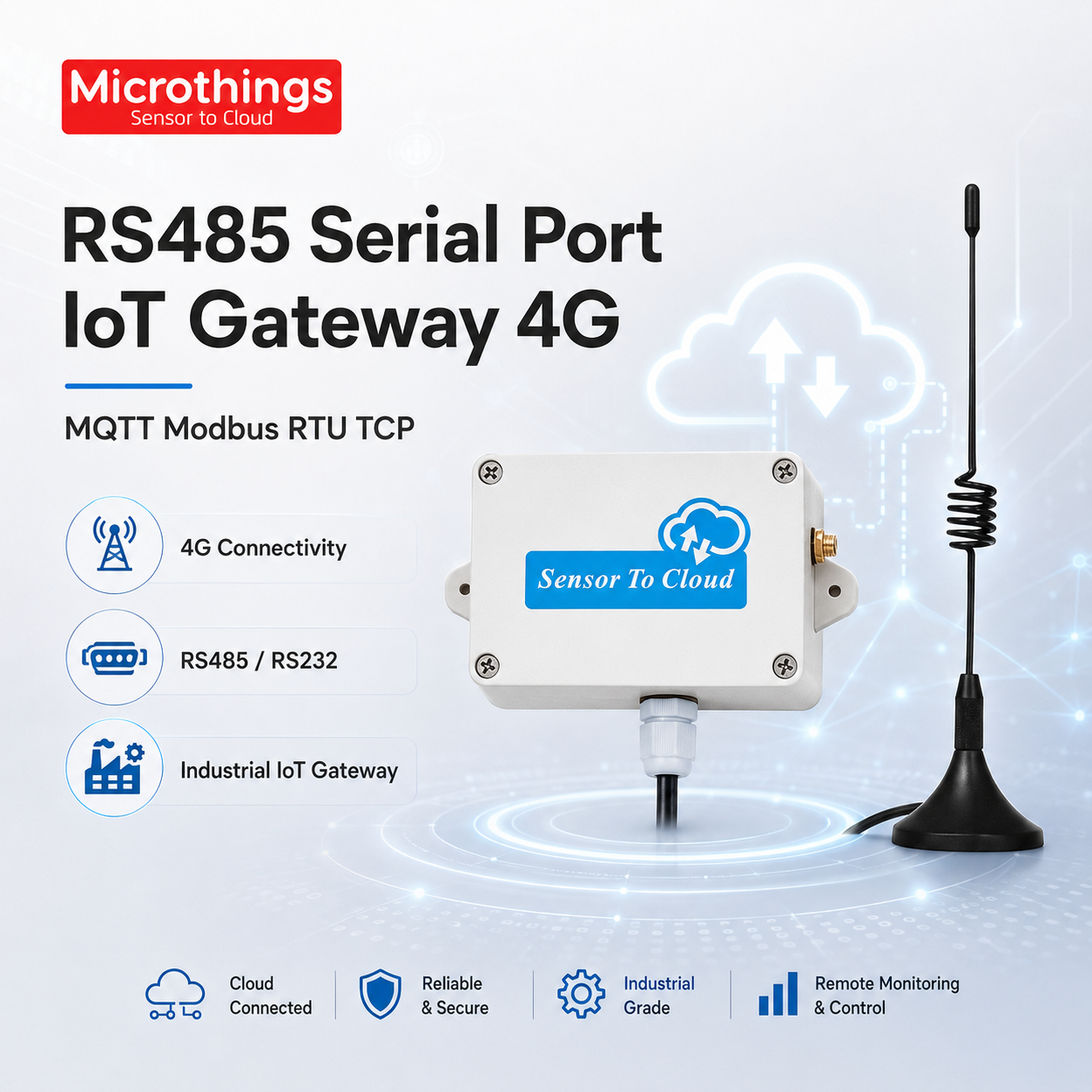

RS485 Serial Port IoT Gateway 4G Version | MQTT Modbus RTU over TCP

RS485 Serial Port IoT Gateway 4G Version adalah gateway IoT industri yang dirancang untuk menghubungkan perangkat lapangan berbasis RS485/RS232 ke platform cloud melalui jaringan seluler maupun jaringan lain yang didukung. Perangkat dapat digunakan bersama inverter, UPS, meter listrik, meter air, level meter, PLC, controller, sensor, dan berbagai perangkat serial lainnya.

Gateway ini mendukung GSM, GPRS, 3G, 4G LTE, NB-IoT, LoRa, dan Ethernet sesuai varian komunikasi. Selain itu, perangkat mendukung Modbus RTU over TCP, MQTT, transparent transmission, SMS configuration, remote data query, serta koneksi ke dua server berbeda.

Dengan dua mode operasi, yaitu Normal Mode dan Low Power Mode, gateway cocok untuk aplikasi industri maupun remote monitoring yang membutuhkan konsumsi daya sangat rendah. Pada mode hemat daya, konsumsi standby berada di bawah 230 µA.

---

1. Deskripsi Produk

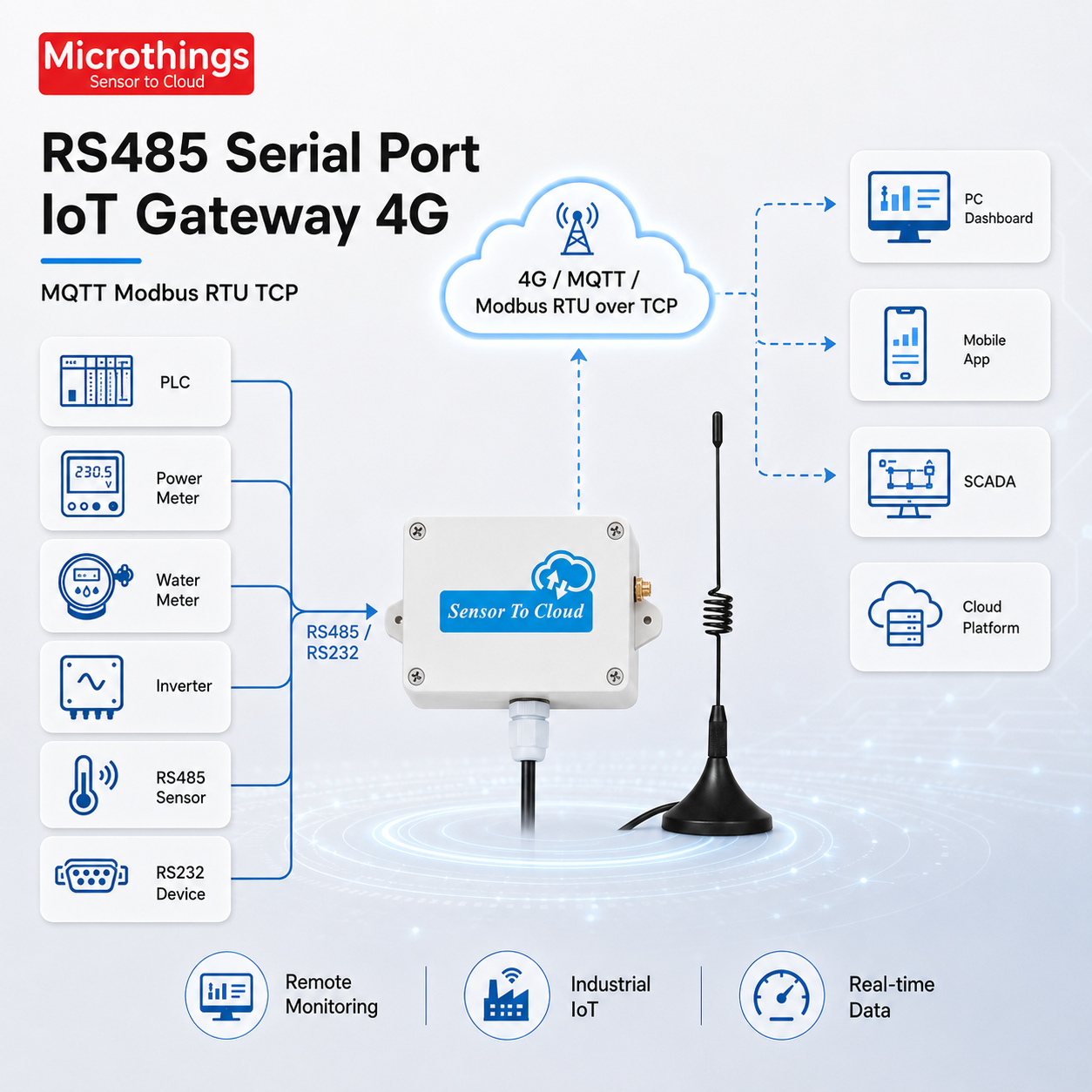

RS485 Serial Port IoT Gateway 4G Version berfungsi sebagai penghubung antara perangkat industri di lapangan dan platform cloud.

Perangkat lapangan dapat terhubung melalui:

• RS485
• RS232
• Digital Input
• Digital Output
• Analog Input
• Sensor suhu
• Sensor suhu dan kelembapan

Gateway kemudian meneruskan data melalui jaringan:

• GSM
• GPRS
• 3G
• 4G LTE
• NB-IoT
• Ethernet
• LoRa

Perangkat juga mendukung protokol MQTT dan Modbus RTU over TCP, sehingga cocok untuk integrasi dengan sistem IoT, server monitoring, aplikasi industri, maupun platform cloud.

Gateway dapat beroperasi dalam dua mode.

Normal Mode digunakan ketika sistem membutuhkan komunikasi dan pemantauan secara real-time.

Low Power Mode digunakan untuk aplikasi yang mengutamakan efisiensi daya. Konsumsi standby pada mode ini kurang dari 230 µA.

Selain digunakan sebagai produk lengkap, perangkat juga dapat digunakan sebagai modul untuk pengembangan sekunder.

---

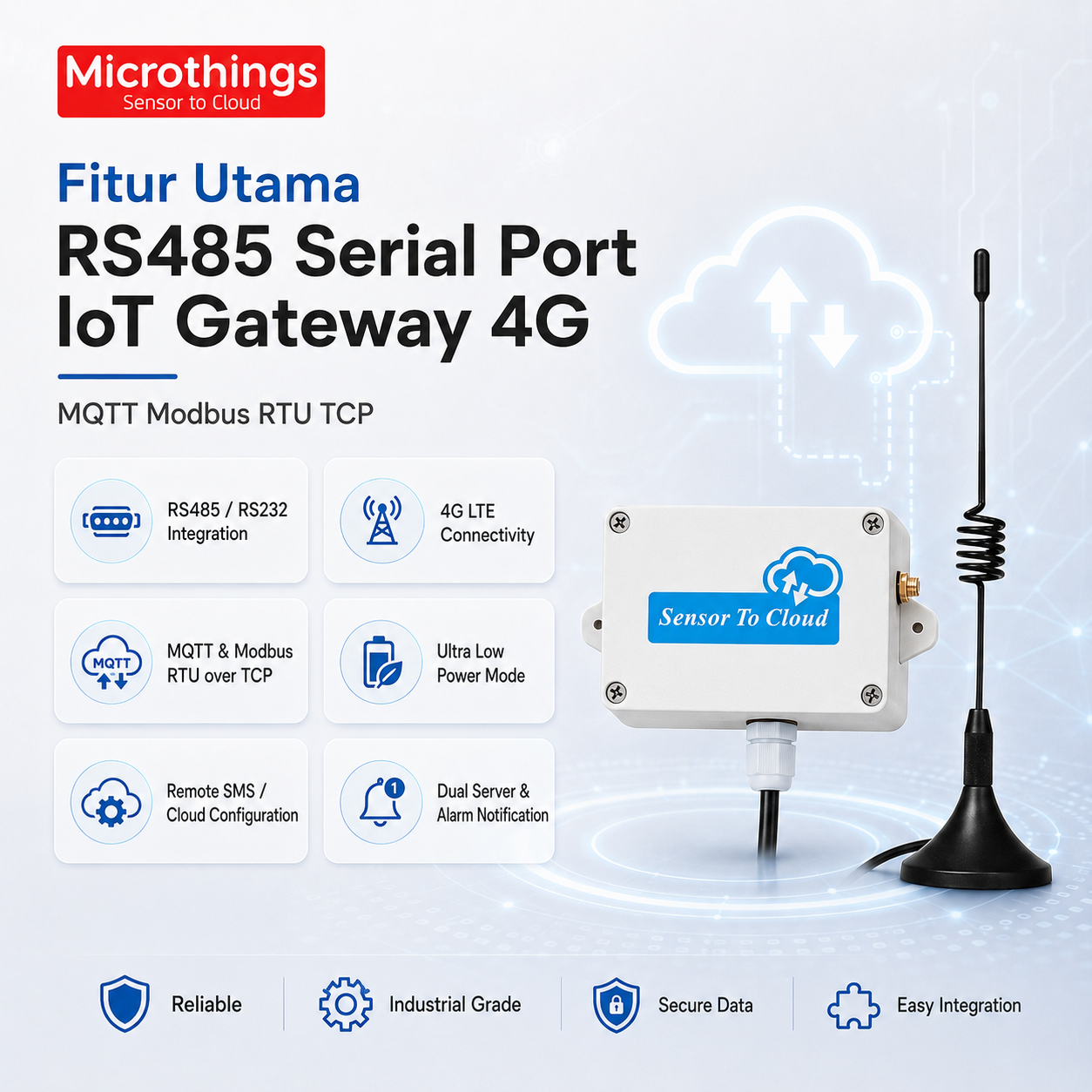

2. Fitur Utama Product dan Solusi

1. RS485 / RS232 Serial Device Integration

Gateway dapat menghubungkan berbagai perangkat serial RS485 maupun RS232.

Solusi: mempermudah integrasi perangkat lama atau existing equipment ke sistem IoT tanpa mengganti perangkat utama.

2. Jaringan 4G LTE

Gateway mendukung komunikasi seluler 4G.

Solusi: data tetap dapat dikirim ke cloud pada lokasi yang tidak memiliki Ethernet atau Wi-Fi.

3. GSM / GPRS / 3G / NB-IoT

Selain 4G, tersedia beberapa pilihan jaringan seluler lainnya.

Solusi: pengguna dapat memilih teknologi komunikasi sesuai cakupan jaringan dan kebutuhan proyek.

4. LoRa dan Ethernet

Perangkat juga mendukung LoRa atau Ethernet pada konfigurasi tertentu.

Solusi: memberikan fleksibilitas tinggi untuk sistem IoT lokal maupun remote.

5. MQTT Protocol

Gateway mendukung MQTT.

Solusi: memudahkan integrasi dengan broker MQTT, IoT platform, dashboard, dan sistem cloud.

6. Modbus RTU over TCP

Mendukung pengiriman data Modbus RTU melalui jaringan TCP.

Solusi: perangkat Modbus serial dapat diakses melalui jaringan IP tanpa perubahan besar pada sistem lapangan.

7. Transparent Data Transmission

Gateway mendukung transparent transmission.

Solusi: data serial dapat diteruskan ke server tanpa proses konversi aplikasi yang kompleks.

8. Normal Mode

Pada mode normal, perangkat mengirimkan data secara real-time dan pengguna dapat melihat status terkini.

Solusi: cocok untuk aplikasi monitoring industri yang membutuhkan update data terus-menerus.

9. Ultra-Low Power Mode

Standby current pada mode hemat daya kurang dari 230 µA.

Solusi: ideal untuk remote monitoring atau aplikasi dengan sumber daya terbatas.

10. Remote SMS Configuration

Parameter perangkat dapat dikonfigurasi melalui SMS.

Solusi: teknisi dapat melakukan konfigurasi tanpa harus datang langsung ke site.

11. Cloud Configuration

Konfigurasi juga dapat dilakukan melalui platform cloud.

Solusi: mempermudah pengelolaan perangkat secara terpusat.

12. Real-Time Data Query

Pengguna dapat melakukan permintaan data secara real-time.

Solusi: kondisi perangkat lapangan dapat diperiksa kapan saja.

13. Hingga 10 Nomor Alarm

Gateway mendukung hingga 10 nomor SMS dan panggilan.

Solusi: beberapa operator atau teknisi dapat menerima alarm secara bersamaan.

14. Dual Server Support

Perangkat dapat terhubung ke dua pusat server yang berbeda.

Solusi: mendukung redundansi, backup server, maupun integrasi dengan dua platform.

15. IP Address atau Domain Name

Server dapat dikonfigurasi menggunakan alamat IP atau nama domain.

Solusi: mempermudah integrasi dengan server lokal maupun cloud.

16. Wide Power Supply 7–24VDC

Gateway menggunakan supply 7–24VDC.

Solusi: mudah diterapkan pada berbagai panel dan sistem power industri.

17. Reverse Polarity Protection

Catu daya memiliki perlindungan terhadap polaritas terbalik.

Solusi: membantu mengurangi risiko kerusakan akibat kesalahan wiring.

18. Nano SIM

Perangkat menggunakan kartu Nano SIM.

Solusi: kompatibel dengan kartu SIM seluler modern.

19. SIM PIN Support

Mendukung fungsi kode PIN kartu SIM.

Solusi: meningkatkan kontrol keamanan penggunaan SIM.

20. Digital Output

Menyediakan output open collector hingga 1A / 30VDC.

Solusi: dapat digunakan untuk alarm, relay eksternal, atau kontrol sederhana.

21. Digital Input NO/NC

Digital input mendukung NO atau NC.

Solusi: mudah terhubung dengan door sensor, alarm contact, float switch, dan perangkat dry contact lainnya.

22. Analog Input

Mendukung:

• 0–5V
• 4–20mA

Solusi: dapat membaca berbagai sensor analog industri.

23. AM2301 Temperature & Humidity Input

Mendukung sensor AM2301.

Solusi: gateway dapat digunakan untuk monitoring suhu dan kelembapan tanpa controller tambahan.

24. DS18B20 Temperature Input

Mendukung sensor DS18B20.

Solusi: cocok untuk monitoring temperatur di ruang mesin, panel, cold storage, maupun equipment room.

25. PCBA atau Waterproof Enclosure

Produk tersedia sebagai PCBA maupun enclosure tahan air.

Solusi: pengguna dapat memilih format untuk pengembangan OEM atau penggunaan outdoor.

---

3. Technical Spesifikasi

Catatan data: pada informasi yang diberikan, baris DS18B20 juga mencantumkan “±3% RH”. Nilai tersebut tidak saya jadikan spesifikasi temperatur karena satuan RH merujuk pada kelembapan. Sebaiknya parameter akurasi DS18B20 dikonfirmasi kembali pada datasheet resmi.

---

4. Manfaat dan Aplikasi

Manfaat

1. Menghubungkan Perangkat Serial ke Cloud

Perangkat RS485/RS232 dapat terhubung ke platform cloud tanpa mengganti equipment existing.

2. Mengurangi Biaya Integrasi

Gateway menjembatani sistem lama dengan IoT sehingga kebutuhan perubahan hardware dapat dikurangi.

3. Mendukung Remote Monitoring

Data dapat dikirim melalui jaringan seluler ke sistem monitoring dari lokasi jauh.

4. Hemat Energi

Mode low power cocok untuk sistem dengan sumber daya terbatas.

5. Mempermudah Remote Maintenance

Konfigurasi melalui SMS atau cloud mengurangi kebutuhan kunjungan teknisi.

6. Mendukung Alarm Otomatis

Gateway dapat mengirim alarm ke beberapa nomor pengguna.

7. Mendukung Sistem Redundan

Dual server memungkinkan data diteruskan ke dua sistem berbeda.

8. Fleksibel untuk Sensor Analog dan Digital

Satu gateway dapat membaca berbagai tipe sensor.

9. Mendukung IoT Berbasis MQTT

Data dapat diintegrasikan dengan platform IoT modern.

10. Cocok untuk Outdoor

Pilihan waterproof enclosure mendukung penggunaan pada site lapangan.

Aplikasi

1. Smart Meter Monitoring

Menghubungkan meter listrik atau meter utilitas berbasis RS485 ke cloud.

2. Water Meter Monitoring

Mengirim data meter air menuju dashboard monitoring jarak jauh.

3. PLC Remote Monitoring

Menghubungkan PLC serial ke server atau IoT platform.

4. UPS Monitoring

Mengumpulkan data UPS dan mengirim status secara remote.

5. Inverter Monitoring

Cocok untuk inverter industri, solar inverter, maupun energy system.

6. Liquid Level Monitoring

Menghubungkan level transmitter analog atau serial ke cloud.

7. Generator Monitoring

Monitoring parameter genset maupun alarm dry contact.

8. BTS & Telecommunication

Pemantauan power, suhu, kelembapan, alarm pintu, dan equipment site.

9. Industrial IoT

Menghubungkan sensor serta controller industri ke sistem IoT.

10. Environmental Monitoring

Monitoring suhu, kelembapan, dan sensor analog lainnya.

11. Remote Pump Station

Mengumpulkan data pompa, level, flow, dan alarm pada lokasi terpencil.

12. Smart Building

Integrasi meter, sensor, alarm contact, dan perangkat monitoring gedung.

---

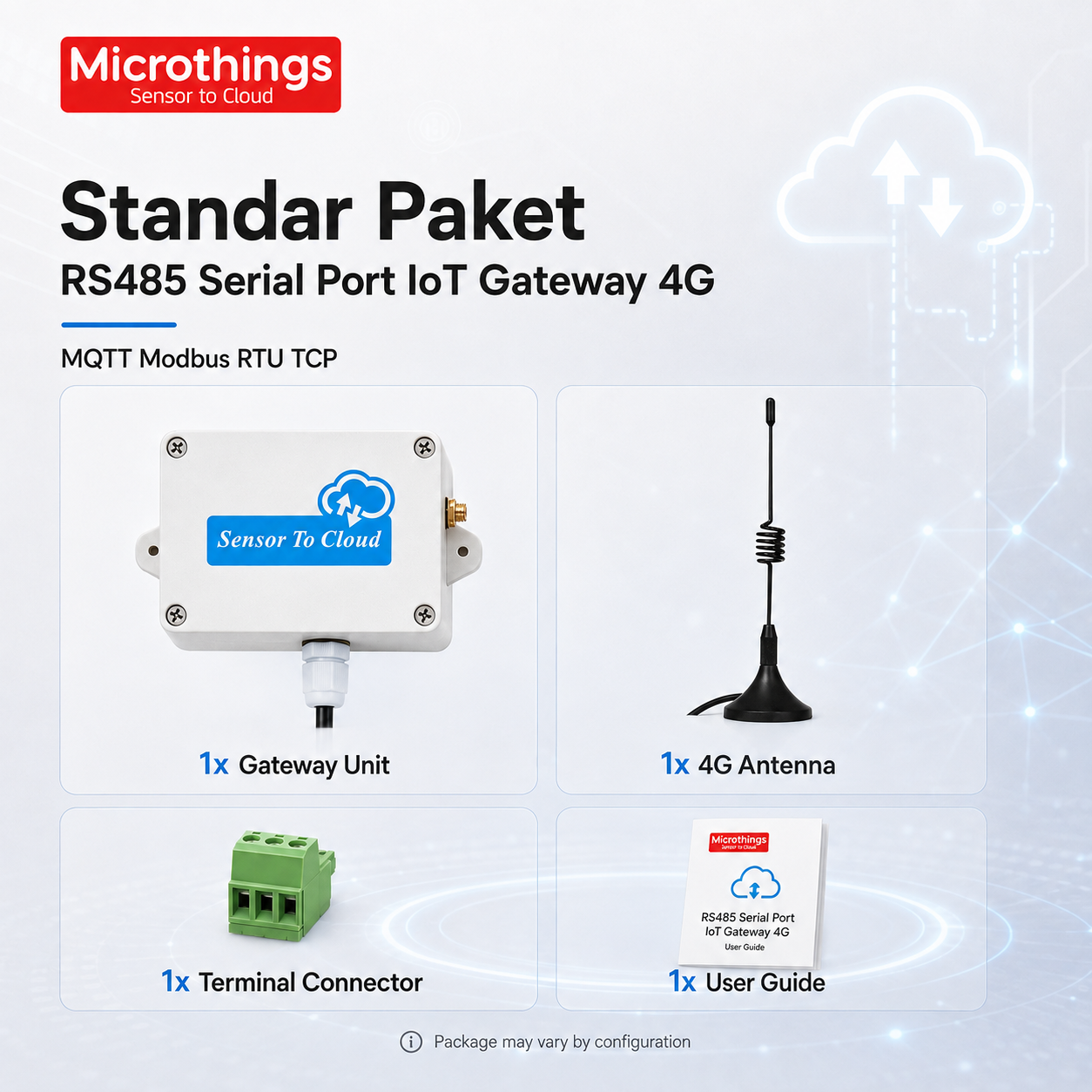

5. Standart Paket

Data yang diberikan belum mencantumkan isi paket resmi secara spesifik.

Untuk katalog sementara:

• 1 × RS485 Serial Port IoT Gateway 4G Version
• 1 × Cellular Antenna jika termasuk paket
• Terminal connector sesuai unit
• Dokumentasi / panduan jika tersedia

Untuk varian outdoor, waterproof enclosure dapat tersedia sesuai konfigurasi produk. Isi paket aktual sebaiknya dikonfirmasi sebelum dipublikasikan sebagai packing list final.
