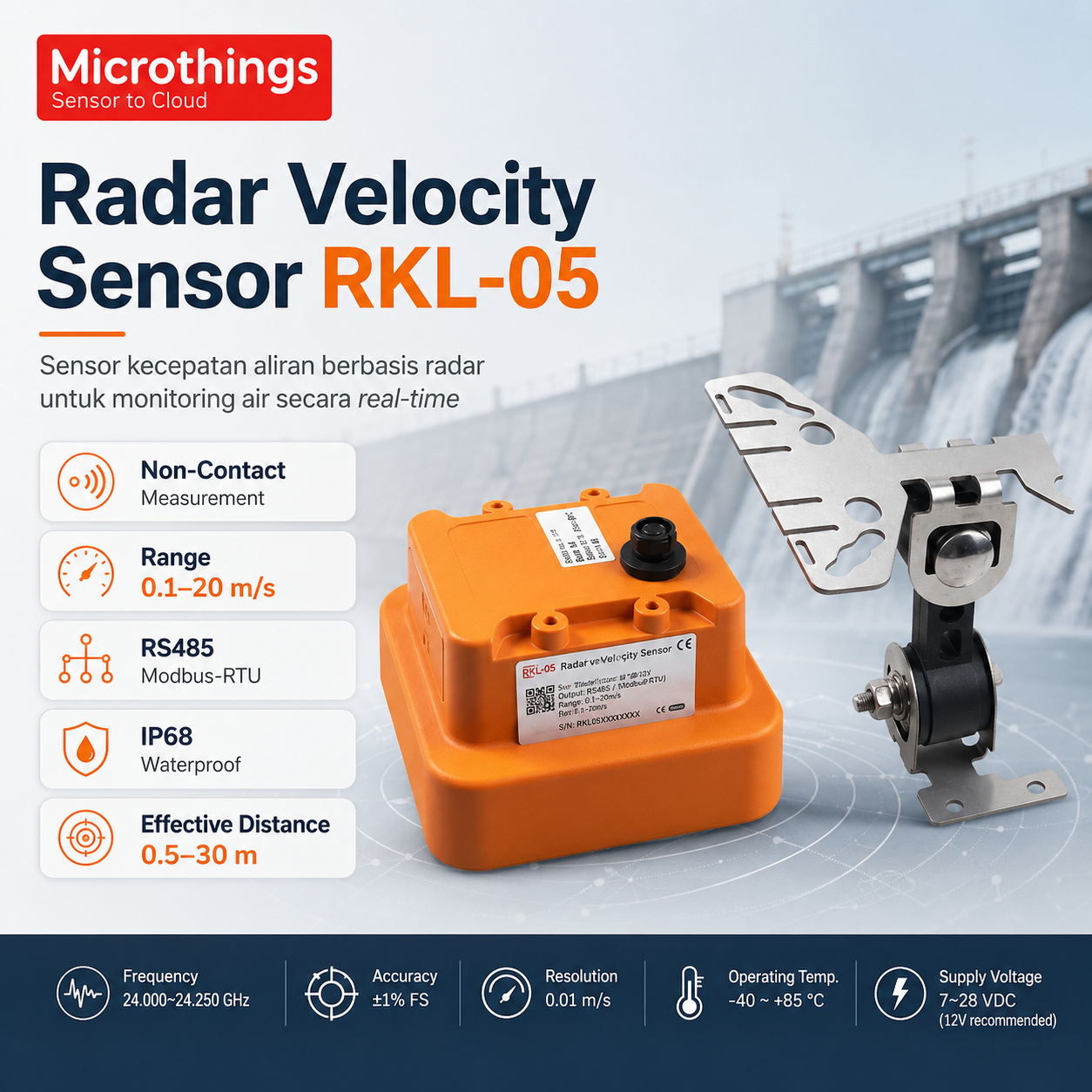

Deskripsi Produk
Radar Velocity Sensor RKL-05 adalah sensor pengukur kecepatan aliran air berbasis radar yang dirancang untuk melakukan pengukuran secara non-contact atau tanpa menyentuh permukaan air secara langsung. Sensor ini bekerja menggunakan frekuensi radar 24.000–24.250 GHz untuk mendeteksi pergerakan permukaan air dan menghasilkan data kecepatan aliran secara real-time.
RKL-05 sangat cocok digunakan pada sistem pemantauan sungai, kanal, drainase, saluran irigasi, bendungan, pintu air, hingga sistem peringatan dini banjir. Karena metode pengukurannya tidak kontak langsung dengan air, sensor ini lebih aman digunakan di lokasi dengan arus deras, air keruh, lumpur, sampah, atau kondisi lingkungan yang sulit dijangkau. Hal ini membuat proses instalasi dan perawatan menjadi lebih mudah dibandingkan sensor mekanik yang harus dipasang di dalam aliran air.
Sensor ini memiliki rentang pengukuran kecepatan 0.1–20 m/s, resolusi 0.01 m/s, dan akurasi ±1% FS. Dengan output komunikasi RS485 Modbus-RTU, RKL-05 dapat diintegrasikan dengan data logger, RTU, PLC, gateway IoT, SCADA, maupun dashboard monitoring berbasis cloud. Selain itu, dengan rating proteksi IP68, sensor ini sangat sesuai untuk penggunaan outdoor dan lingkungan lapangan yang membutuhkan ketahanan tinggi terhadap air, debu, dan cuaca ekstrem.

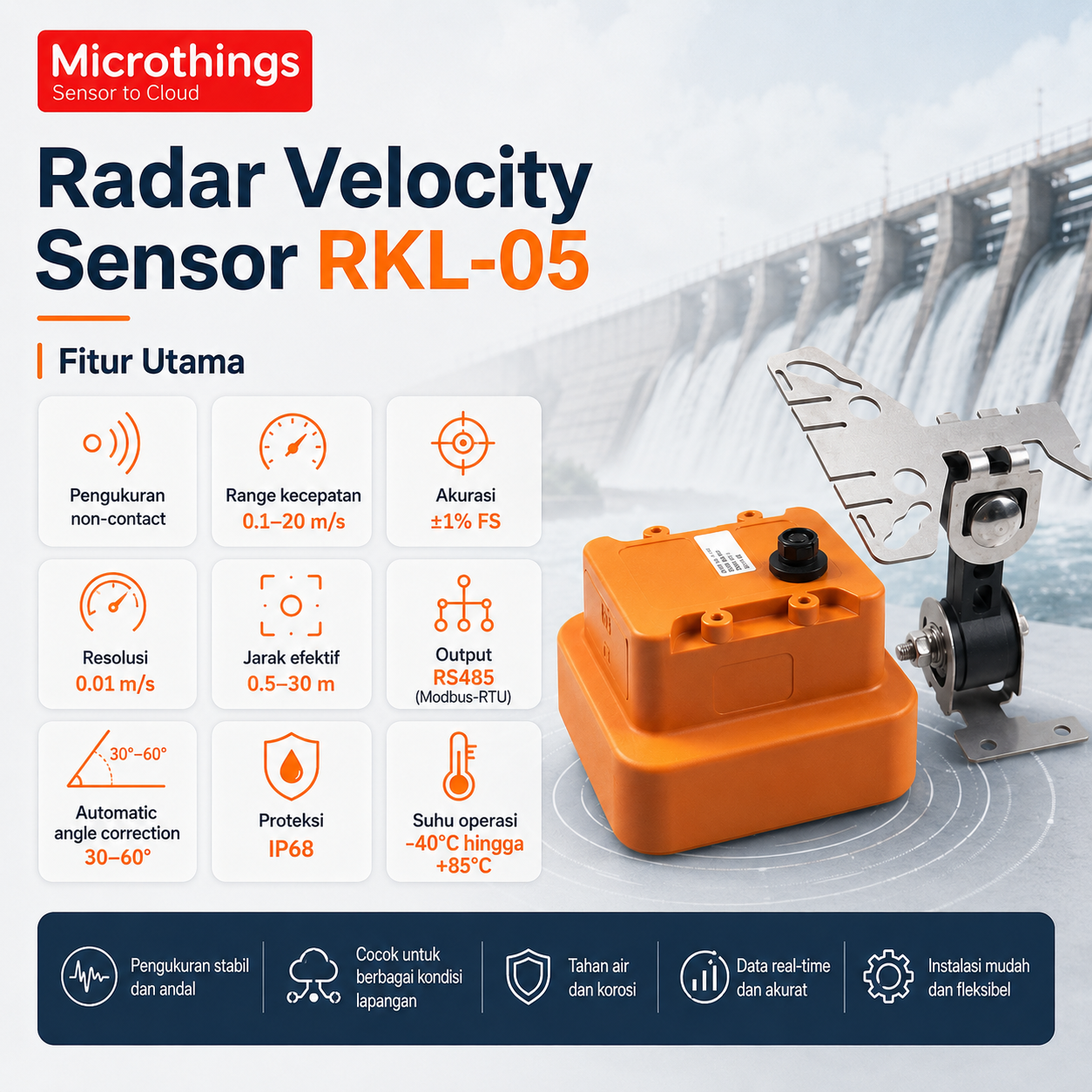

Fitur Utama Sensor RKL-05
| No | Fitur | Penjelasan |
|---|---|---|
| 1 | Teknologi Radar 24GHz | Menggunakan radar frequency 24.000–24.250 GHz untuk mendeteksi kecepatan aliran air secara non-contact. |
| 2 | Non-Contact Measurement | Sensor tidak perlu menyentuh air, sehingga lebih aman, minim perawatan, dan tidak mudah terganggu oleh sampah atau sedimen. |
| 3 | Range Kecepatan Luas | Mampu mengukur kecepatan aliran dari 0.1 hingga 20 m/s, tergantung pola aliran. |
| 4 | Akurasi Tinggi | Memiliki akurasi ±1% FS dengan resolusi 0.01 m/s untuk kebutuhan monitoring yang presisi. |
| 5 | Jarak Efektif 0.5–30 m | Dapat dipasang pada jembatan, tiang, bracket, atau struktur di atas permukaan air. |
| 6 | Automatic Angle Correction | Mendukung koreksi sudut otomatis 30–60° untuk membantu menjaga hasil pengukuran tetap stabil. |

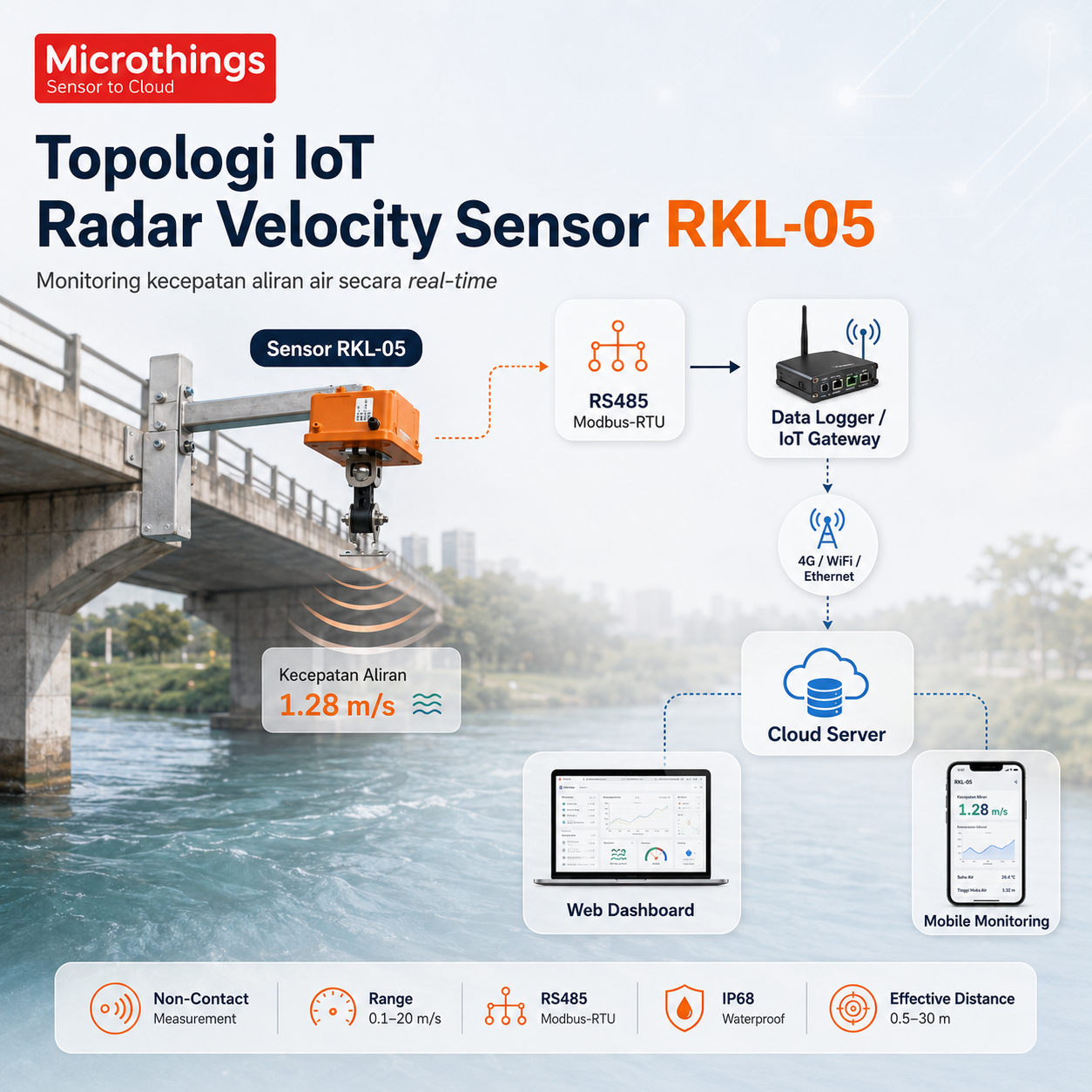

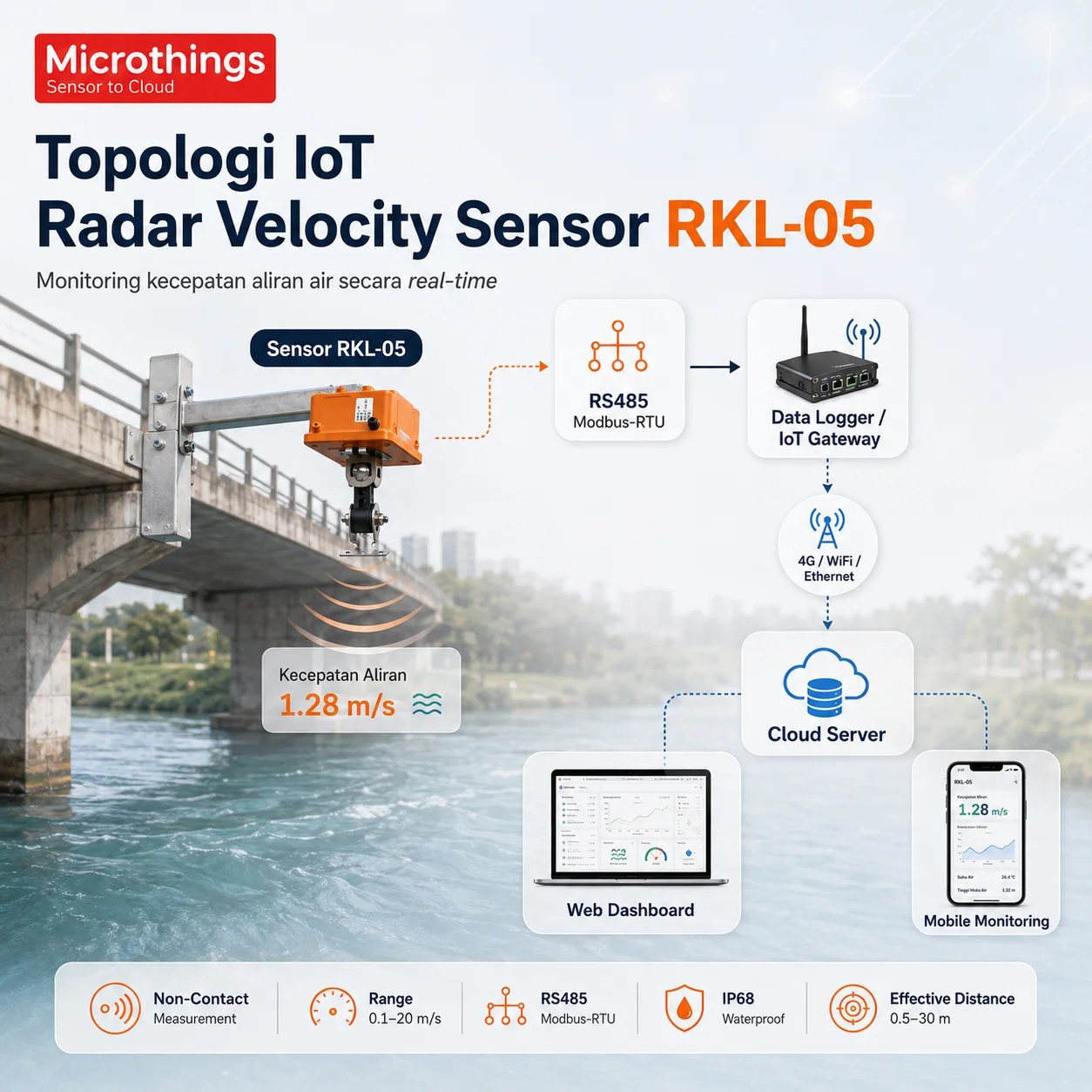

| 7 | Output RS485 MODBUS-RTU | Mudah dihubungkan ke gateway IoT, data logger, PLC, RTU, SCADA, dan sistem cloud monitoring. |
| 8 | Proteksi IP68 | Tahan terhadap debu, hujan, dan kondisi outdoor yang berat. |
| 9 | Konsumsi Daya Rendah | Menggunakan daya rendah dengan working current 120 mA @12V dan standby current 1 mA @12V. |
| 10 | Cocok untuk Monitoring Jarak Jauh | Dapat dikombinasikan dengan datalogger atau gateway internet untuk monitoring aliran air secara real-time. |
Technical Spesifikasi Sensor RKL-05
| Parameter | Spesifikasi |
|---|---|
| Product Name | Radar Velocity Sensor / Radar Velocity Meter |
| Model | RKL-05 |
| Measurement Object | Kecepatan aliran permukaan air |
| Measurement Method | Radar non-contact |
| Frequency | 24.000–24.250 GHz |
| Measuring Range | 0.1–20 m/s, tergantung pola aliran |
| Accuracy | ±1% FS |
| Resolution | 0.01 m/s |
| Effective Distance | 0.5–30 m |
| Measurement Time | 3–240 s |
| Supply Voltage | 7–28 VDC |
| Recommended Voltage | 12 VDC |
| Working Current | 120 mA @12V |
| Standby Current | 1 mA @12V |
| Output Signal | RS485 |
| Communication Protocol | MODBUS-RTU |
| Automatic Angle Correction | 30–60° |
| Antenna Type | Flat microstrip array |
| Antenna Angle | 14° × 32° |
| Operating Temperature | -40°C sampai +85°C |
| Protection Rating | IP68 |
| Dimensions | 110 × 110 × 43 mm |
| Weight | 1.1 kg |
| Cable Length | 5 m |
| Installation Type | Bracket / pole mounting / bridge mounting |
| Application Environment | Outdoor, sungai, kanal, drainase, irigasi, bendungan |

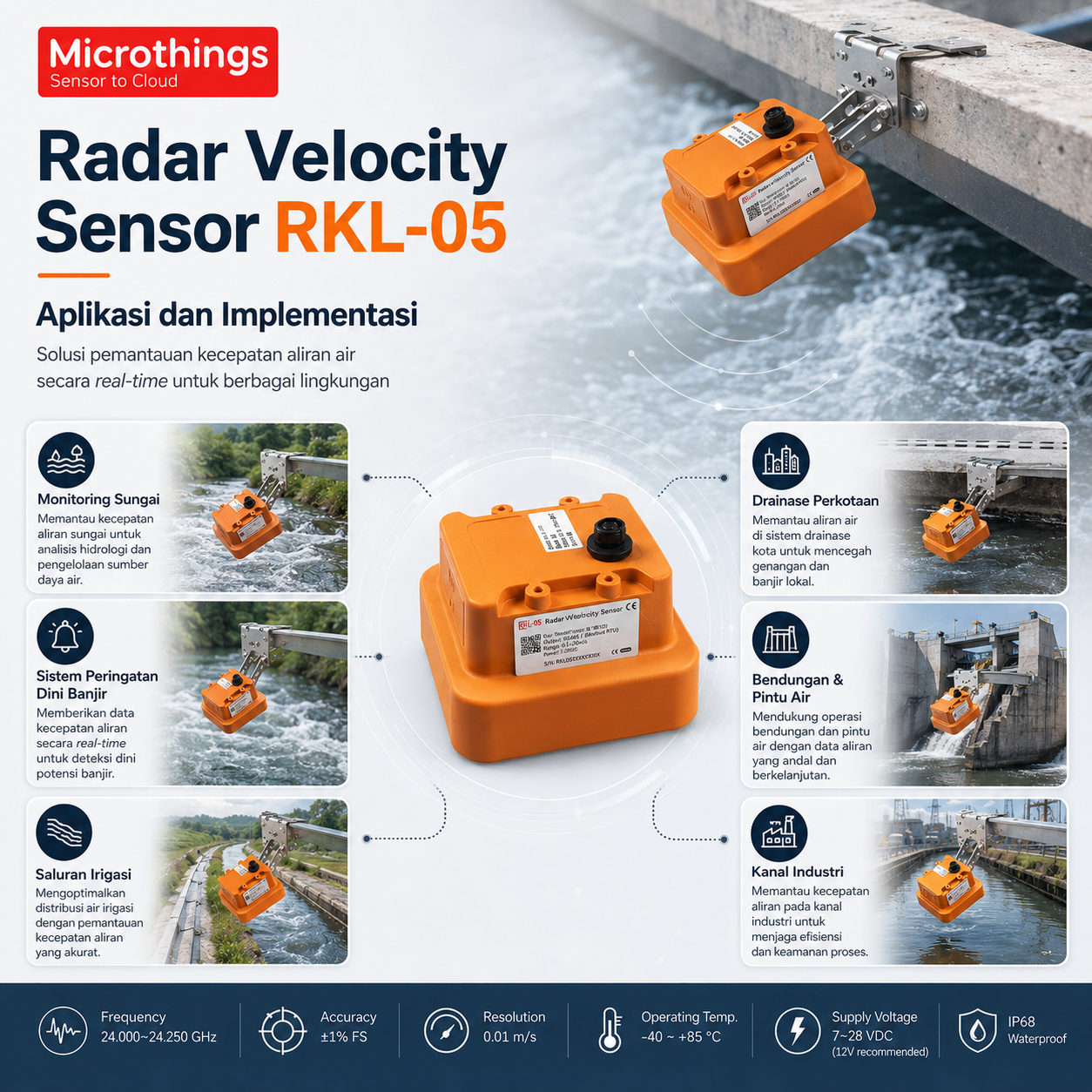

Aplikasi dan Manfaat
Aplikasi Penggunaan
| Bidang Aplikasi | Contoh Penggunaan |
|---|---|
| Monitoring Sungai | Mengukur kecepatan aliran sungai untuk pemantauan hidrologi dan potensi banjir. |
| Sistem Peringatan Dini Banjir | Membantu mendeteksi peningkatan kecepatan aliran air secara real-time. |
| Irigasi dan Pertanian | Memantau kecepatan aliran pada kanal atau saluran irigasi. |
| Drainase Perkotaan | Digunakan pada saluran drainase kota untuk mendukung sistem smart city. |
| Bendungan dan Pintu Air | Memantau aliran air di area bendungan, spillway, dan pintu air. |
| Kanal Industri | Monitoring kecepatan aliran air pada saluran pembuangan atau proses industri. |
| Riset Hidrologi | Digunakan untuk pengumpulan data kecepatan aliran dalam studi lingkungan dan meteorologi. |
| Sistem IoT Monitoring Air | Diintegrasikan dengan gateway IoT untuk dashboard online dan pencatatan data otomatis. |
Manfaat Produk
| No | Manfaat | Penjelasan |
|---|---|---|
| 1 | Pengukuran Tanpa Kontak | Sensor tidak perlu dipasang di dalam air, sehingga lebih aman dan tidak mengganggu aliran. |
| 2 | Minim Perawatan | Tidak memiliki komponen bergerak yang bersentuhan langsung dengan air, sehingga risiko kerusakan akibat sampah, lumpur, atau sedimen lebih rendah. |
| 3 | Cocok untuk Area Berisiko | Ideal untuk sungai deras, saluran banjir, kanal besar, atau area yang sulit dijangkau. |
| 4 | Data Real-Time | Dapat digunakan untuk membaca perubahan kecepatan aliran secara cepat dan berkelanjutan. |
| 5 | Mudah Diintegrasikan | Output RS485 MODBUS-RTU memudahkan integrasi ke sistem IoT, SCADA, data logger, atau PLC. |
| 6 | Tahan Outdoor | Proteksi IP68 membuat sensor dapat digunakan pada lingkungan basah, berdebu, dan cuaca ekstrem. |
| 7 | Mendukung Sistem Early Warning | Data kecepatan aliran dapat digunakan sebagai bagian dari sistem peringatan dini banjir. |

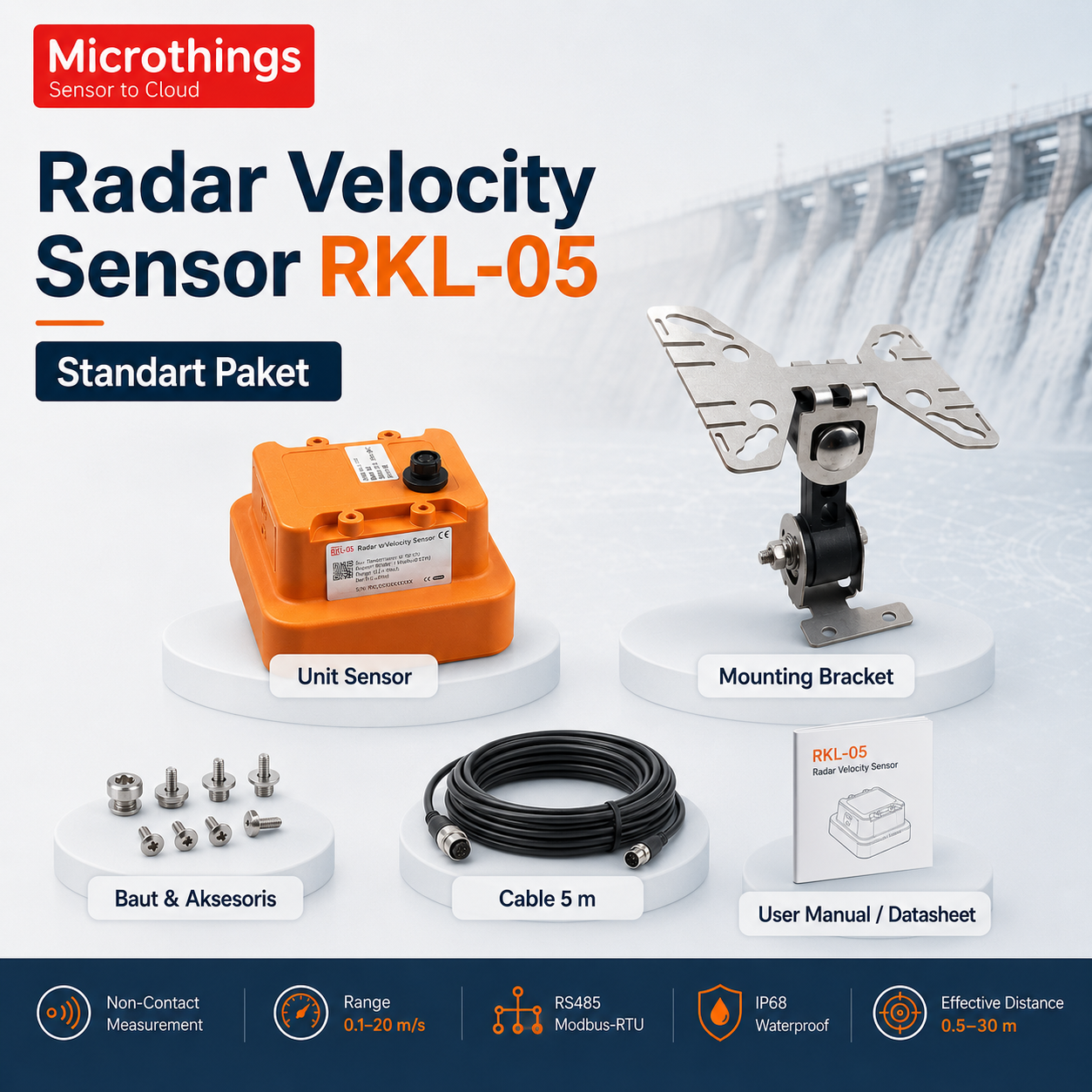

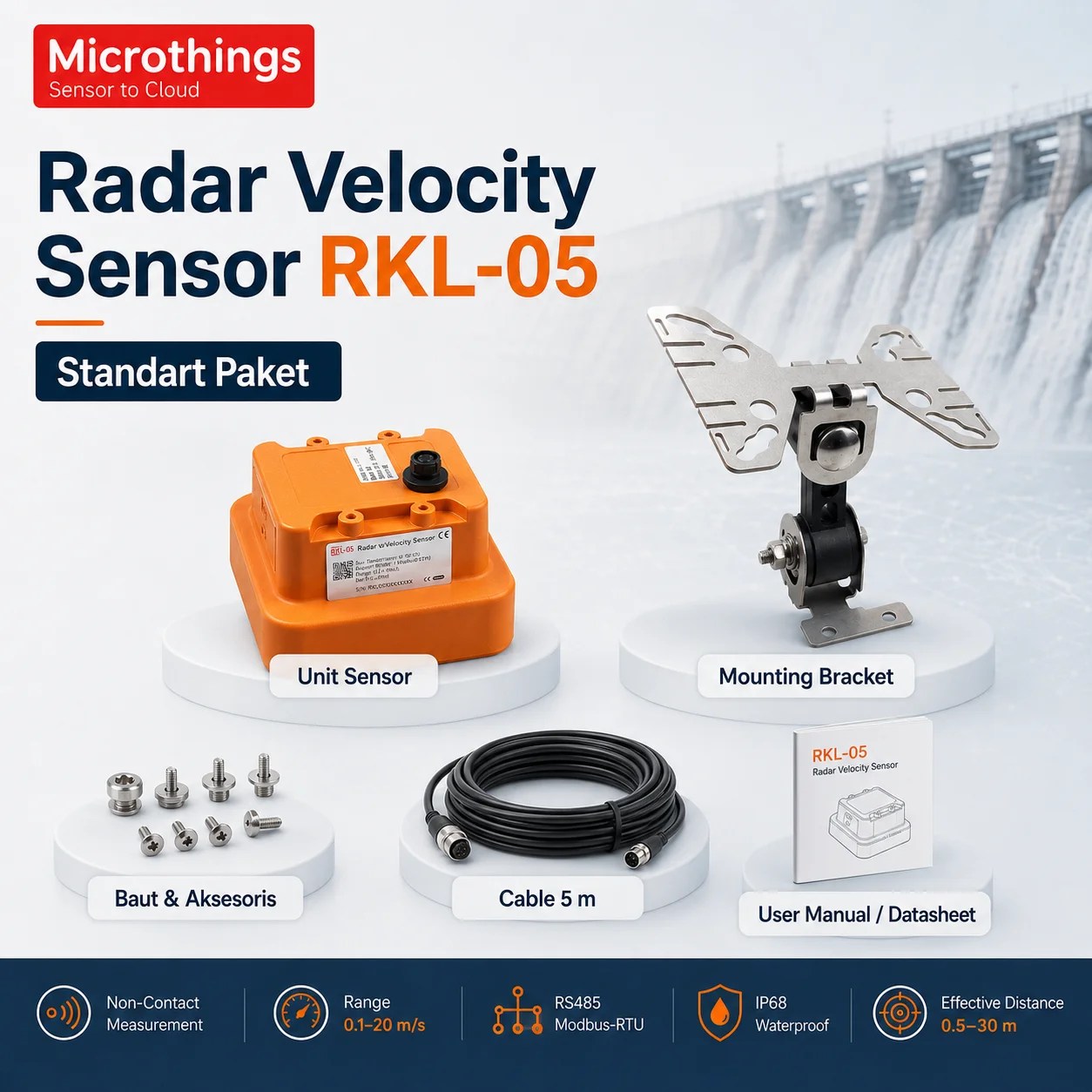

Standar Paket Sensor RKL-05
| No | Item Paket | Keterangan |
|---|---|---|
| 1 | Radar Velocity Sensor RKL-05 | Unit utama sensor pengukur kecepatan aliran berbasis radar. |
| 2 | Mounting Bracket | Bracket pemasangan untuk instalasi pada tiang, jembatan, atau struktur pendukung. |
| 3 | Cable 5 Meter | Kabel koneksi bawaan sepanjang 5 meter. |
| 4 | Mounting Accessories | Baut, mur, atau aksesoris pendukung pemasangan sesuai paket. |
| 5 | User Manual / Datasheet | Dokumen panduan penggunaan, wiring, dan spesifikasi teknis. |
