Deskripsi Produk

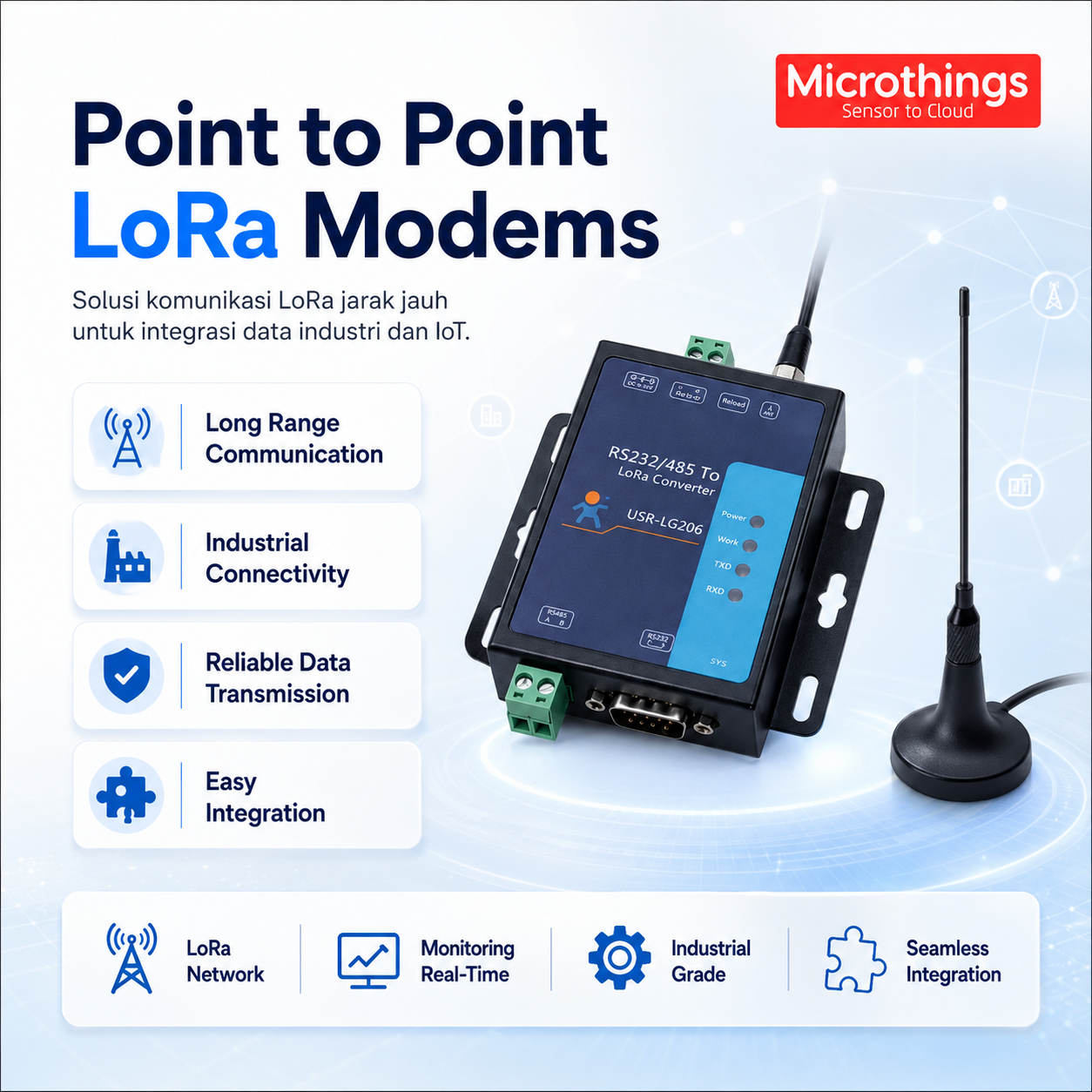

Point to Point LoRa Modems USR-LG206-P adalah perangkat komunikasi wireless industrial yang berfungsi mengubah komunikasi serial RS232/RS485 menjadi LoRa, sehingga dua atau beberapa perangkat lapangan dapat saling bertukar data tanpa harus menggunakan kabel komunikasi jarak jauh.

USR-LG206-P menggunakan komunikasi half-duplex dan mendukung koneksi one-to-one maupun one-to-many. Perangkat tersedia dalam dua varian frekuensi, yaitu USR-LG206-L-P pada 398-525 MHz dan USR-LG206-H-P pada 803-930 MHz.

Dengan daya pancar 10-20 dBm, sensitivitas penerimaan hingga -138.5 dBm pada 0.268 Kbps, serta jangkauan pengujian hingga sekitar 3.5 km, modem ini sesuai untuk sistem telemetri dan remote monitoring pada area pabrik, utility, perkebunan, pertambangan, smart metering, tank monitoring, serta Industrial IoT. Jarak 3.5 km merupakan hasil pengujian pada area terbuka dengan kondisi tertentu dan bukan jaminan jarak pada semua lokasi.

Dukungan RS232 dan RS485 membuat USR-LG206-P dapat diintegrasikan dengan PLC, RTU, meter, sensor controller, panel kontrol, data logger, dan perangkat serial industri lainnya.

Fitur Utama Product dan Solusi

1. Point-to-Point LoRa Communication
   Menghubungkan dua perangkat serial melalui jaringan LoRa tanpa penarikan kabel komunikasi jarak jauh.
2. One-to-One dan One-to-Many
   Mendukung komunikasi satu perangkat ke satu perangkat maupun satu perangkat ke beberapa node.
3. RS232 dan RS485 Connectivity
   Mempermudah integrasi dengan PLC, RTU, meter, controller, data logger, dan perangkat industri.
4. Jangkauan hingga 3.5 km
   Mendukung komunikasi hingga sekitar 3500 meter berdasarkan kondisi pengujian resmi vendor.
5. Frequency Band Fleksibel
   Tersedia pilihan:
   • USR-LG206-L-P: 398-525 MHz
   • USR-LG206-H-P: 803-930 MHz.
6. High Receive Sensitivity
   Sensitivitas penerimaan mencapai -138.5 dBm @ 0.268 Kbps, sehingga membantu komunikasi pada sinyal yang relatif lemah.
7. Adjustable Transmit Power
   Daya pancar dapat dikonfigurasi pada rentang 10-20 dBm.
8. Serial Baud Rate Fleksibel
   Mendukung baud rate 1200-115200 bps.
9. Wide Input Voltage
   Mendukung catu daya 5-36 VDC, sehingga fleksibel untuk panel industri dan instalasi lapangan.
10. Low Power Operation
    Konsumsi sekitar 45 mA @12V saat transmitting dan 12 mA @12V saat standby menurut spesifikasi vendor.
11. SMA Antenna Interface
    Menggunakan konektor SMA sehingga antenna dapat disesuaikan dengan kebutuhan coverage dan lokasi pemasangan.
12. Industrial Telemetry Solution
    Cocok untuk data berukuran kecil sampai menengah yang membutuhkan jangkauan jauh dan komunikasi stabil.
13. Fixed-Point Transmission
    PUSR menyebut LG206-P mendukung point-to-point protocol dan fixed-point transmitting mode.
14. High Interference Resistance
    Teknologi LoRa memberikan kemampuan komunikasi jarak jauh dengan sensitivitas tinggi serta ketahanan terhadap interferensi.

Technical Spesifikasi

* Angka 3500 meter merupakan kondisi pengujian vendor dan dapat berubah karena interferensi, antenna, air rate, tinggi pemasangan, kondisi medan, serta line-of-sight.

** Spesifikasi LG206-L-P resmi mencantumkan dimensi sekitar 102.2 × 86 × 25 mm. Karena produk LG206 memiliki beberapa revisi, dimensi dan detail hardware sebaiknya dikonfirmasi pada unit/batch yang akan dibeli.

Manfaat dan Aplikasi

Manfaat

• Mengurangi kebutuhan penarikan kabel RS232/RS485 jarak jauh.
• Memungkinkan komunikasi antarperangkat pada lokasi yang berjauhan.
• Memanfaatkan perangkat serial lama tanpa harus mengganti keseluruhan sistem.
• Mempermudah retrofit sistem monitoring menuju komunikasi wireless.
• Menjangkau area yang sulit dipasang Ethernet atau fiber optic.
• Mendukung komunikasi PLC, RTU, meter, sensor, dan controller.
• Mengurangi biaya instalasi komunikasi antararea.
• Cocok untuk data telemetri dengan bandwidth relatif rendah.
• Dapat dipadukan dengan gateway atau server untuk diteruskan ke platform IoT.
• Mempermudah ekspansi sistem monitoring pada area industri yang luas.

Aplikasi dan Implementasi

1. Smart Metering
   Mengirim data energy meter, water meter, gas meter, dan flow meter dari lokasi remote.
2. Remote Tank Monitoring
   Mengirim parameter level, temperatur, pressure, dan status tank ke lokasi monitoring.
3. Industrial Automation
   Menghubungkan PLC, RTU, controller, panel, atau mesin pada dua area yang berbeda.
4. Environmental Monitoring
   Transmisi data temperatur, humidity, rainfall, pressure, water level, dan sensor lingkungan.
5. Energy & Utility Monitoring
   Digunakan pada pump station, genset, inverter, electrical monitoring, dan utility system.
6. Agriculture & Smart Irrigation
   Menghubungkan soil sensor, flow meter, valve controller, weather station, dan irrigation controller.
7. Mining & Remote Site
   Mengirim data instrumentasi dari area operasi yang jauh dari ruang kontrol.
8. Water Management
   Komunikasi water meter, pressure sensor, level sensor, flow meter, dan pumping station.
9. Industrial IoT Gateway Integration
   Modem penerima dapat diteruskan ke gateway, edge computer, server lokal, atau platform IoT.

Standart Paket

Untuk kebutuhan penawaran Microthings, paket dapat dituliskan sebagai:

• 1x Point to Point LoRa Modem USR-LG206-P
• 1x External LoRa Antenna sesuai varian frekuensi
• 1x Terminal / Connector Set
• 1x Quick Guide / Panduan Penggunaan

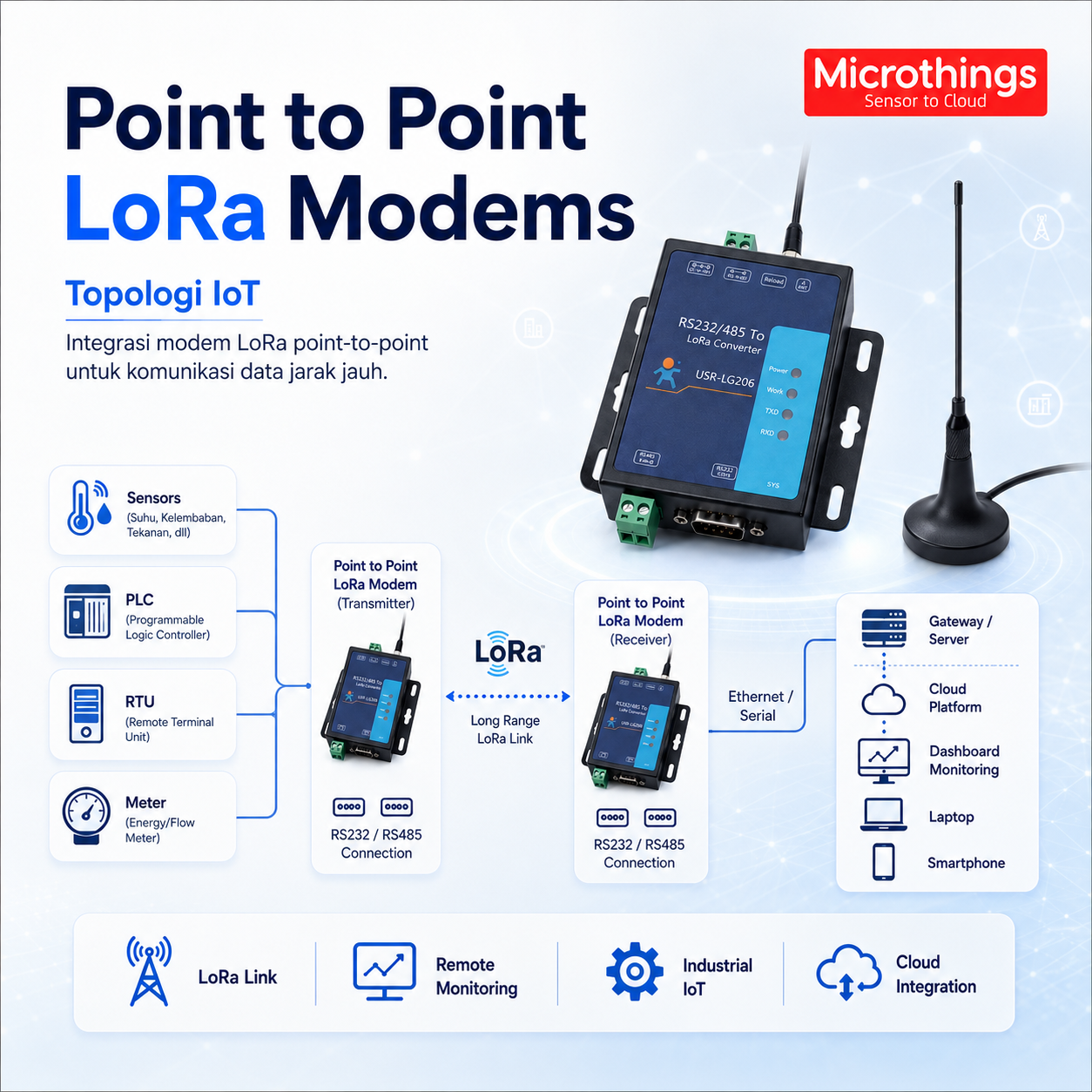

Untuk sistem point-to-point lengkap biasanya dibutuhkan dua unit modem, satu sebagai sisi transmitter dan satu sebagai sisi receiver.

Catatan: jumlah antenna, adaptor, kabel, terminal, dan aksesori dapat berbeda berdasarkan supplier serta konfigurasi pembelian. Packing list final sebaiknya dikonfirmasi sebelum quotation.
