F2910 NB-IoT Terminal untuk Monitoring IoT dan SCADA

Perkembangan Internet of Things mendorong kebutuhan perangkat komunikasi yang mampu menghubungkan sensor, meter, PLC, RTU, dan peralatan industri menuju server atau platform cloud. Pada aplikasi seperti pembacaan meter, smart city, smart grid, monitoring air, pertanian, hingga otomasi industri, perangkat komunikasi juga harus hemat daya, stabil, dan mudah diintegrasikan dengan sistem yang sudah tersedia.

F2910 NB-IoT Terminal merupakan terminal komunikasi industri yang memanfaatkan jaringan publik NB-IoT untuk mengirimkan data dari perangkat lapangan. Terminal ini menggunakan prosesor industri 32-bit dan embedded real-time operating system untuk mendukung operasi yang stabil dalam aplikasi machine-to-machine dan Internet of Things.

F2910 menyediakan antarmuka RS232, RS485 atau RS422, kanal analog dan digital, pulse counter, serta pulse wave output. Data dapat dikirimkan menuju server menggunakan protokol TCP, UDP, MQTT, maupun CoAP. Dengan konsumsi daya deep sleep sekitar 35–40 µA pada 12 V, perangkat ini sesuai untuk sistem remote monitoring yang membutuhkan efisiensi energi.

Perangkat menggunakan casing logam berstandar IP30, input daya DC 5–36 V, perlindungan ESD, watchdog, mekanisme pemulihan koneksi otomatis, serta dukungan hingga lima pusat data secara bersamaan.

---

Apa itu F2910 NB-IoT Terminal ?

F2910 NB-IoT Terminal adalah terminal transmisi data berbasis NB-IoT yang menghubungkan perangkat serial dan sinyal input-output menuju server melalui jaringan seluler Narrowband Internet of Things.

Perangkat lapangan dapat dihubungkan melalui:

• RS232
• RS485 atau RS422
• Analog input
• Digital input-output
• Pulse input counter
• Pulse wave output

Data yang telah dikumpulkan kemudian dikirim melalui jaringan NB-IoT menggunakan protokol:

• TCP
• UDP
• MQTT
• CoAP
• Transparent data transmission

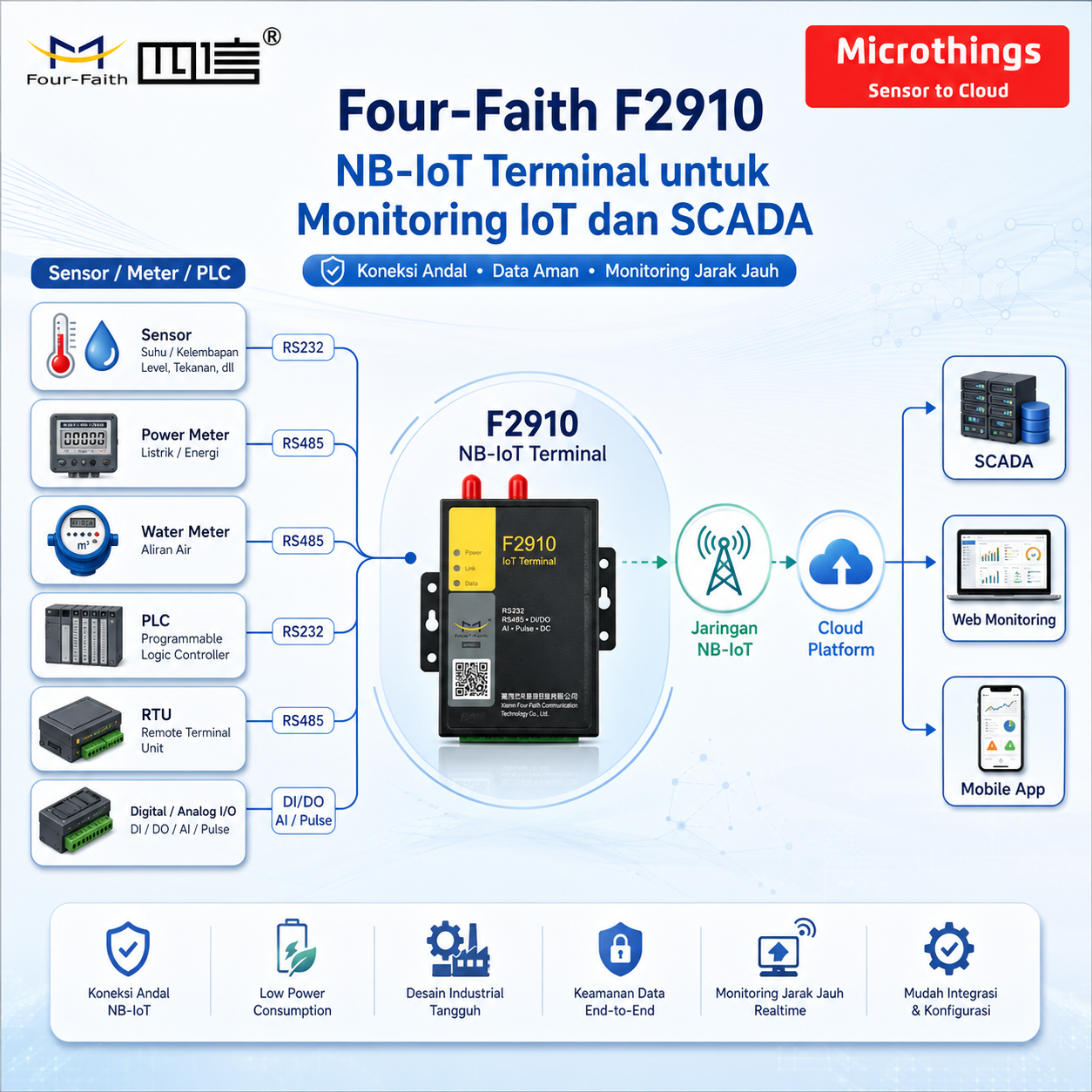

Secara umum, alur komunikasinya adalah:

Sensor, meter, PLC atau RTU → F2910 NB-IoT Terminal → jaringan NB-IoT → internet atau jaringan privat → server, cloud, dashboard atau SCADA

F2910 mendukung lima kanal I/O yang terdiri dari dua analog input dan tiga digital input-output. Perangkat juga mendukung fungsi pulse counting dan pulse wave output untuk aplikasi meter atau perangkat yang menggunakan sinyal pulsa.

Terminal ini dapat terhubung ke maksimal lima pusat data secara bersamaan. Koneksi menuju pusat data dapat menggunakan alamat IP maupun dynamic domain name atau DDNS. Fitur ini membantu pengguna membangun arsitektur komunikasi dengan server utama, server cadangan, dan platform tambahan.

F2910 menggunakan terminal block untuk koneksi daya dan perangkat lapangan. Bentuknya yang ringkas, yaitu 91 × 58,5 × 22 mm, membuat perangkat dapat dipasang di dalam panel kontrol, kabinet meter, mesin, atau enclosure tambahan.

Catatan instalasi: F2910 memiliki perlindungan IP30. Untuk pemasangan di luar ruangan, lingkungan berdebu, lembap, atau berisiko terkena air, perangkat perlu ditempatkan dalam enclosure tambahan dengan perlindungan yang sesuai.

---

Fitur Utama Product dan Solusi

1. Konektivitas NB-IoT

F2910 menggunakan jaringan publik NB-IoT untuk mengirimkan data perangkat lapangan menuju server.

Solusi: memungkinkan sensor, meter, dan controller terhubung ke cloud tanpa jaringan Ethernet atau WiFi di lokasi.

2. Dukungan band NB-IoT global

Perangkat tersedia untuk band:

• Band 3
• Band 5
• Band 8
• Band 20
• Band 28

Solusi: konfigurasi perangkat dapat disesuaikan dengan frekuensi operator seluler dan wilayah implementasi.

3. Konsumsi daya sangat rendah

Konsumsi daya F2910 meliputi:

• Standby: 5–7 mA pada 12 V
• Communication: 15–20 mA pada 12 V
• Sleep: 1–2 mA pada 12 V
• Deep sleep: 35–40 µA pada 12 V

Solusi: sesuai untuk sistem berbasis baterai, tenaga surya, dan remote site yang membutuhkan masa operasi panjang.

4. Protokol MQTT

F2910 mendukung MQTT untuk pengiriman data menuju broker atau platform IoT.

Solusi: mempermudah integrasi data dengan dashboard, aplikasi cloud, sistem monitoring, dan Microthings Cloud.

5. Protokol TCP dan UDP

Perangkat mendukung komunikasi TCP maupun UDP.

Solusi: pengguna dapat memilih komunikasi yang berorientasi koneksi atau komunikasi ringan berdasarkan kebutuhan sistem.

6. Dukungan CoAP

F2910 menyediakan dukungan protokol CoAP.

Solusi: memungkinkan komunikasi IoT yang lebih ringan untuk perangkat dengan keterbatasan daya dan bandwidth.

7. Transparent data transmission

Data dari perangkat serial dapat diteruskan secara transparan menuju pusat data.

Solusi: mempermudah integrasi peralatan eksisting tanpa mengubah struktur data perangkat secara signifikan.

8. Satu port RS232

F2910 memiliki satu antarmuka RS232.

Solusi: menghubungkan mesin, controller, panel display, data logger, printer, meter, dan perangkat serial lainnya.

9. Satu port RS485 atau RS422

Perangkat menyediakan satu antarmuka RS485 atau RS422 sesuai konfigurasi.

Solusi: mendukung integrasi PLC, RTU, power meter, flow meter, sensor Modbus, dan perangkat industri.

10. Perlindungan ESD 15 kV pada port serial

Port RS232 dan RS485 atau RS422 dilengkapi perlindungan ESD hingga 15 kV.

Solusi: membantu melindungi perangkat dari gangguan elektrostatis pada lingkungan industri.

11. Lima kanal input-output

F2910 menyediakan lima kanal I/O yang terdiri dari:

• Dua kanal analog input
• Tiga kanal digital input-output

Solusi: terminal dapat mengumpulkan sinyal sensor dan status perangkat tanpa selalu membutuhkan PLC tambahan.

12. Pulse input counter

Perangkat mendukung pembacaan sinyal pulsa.

Solusi: dapat digunakan untuk membaca meter air, meter gas, flow meter, penghitung produksi, dan perangkat dengan pulse output.

13. Pulse wave output

F2910 mendukung pulse wave output.

Solusi: terminal dapat menghasilkan sinyal pulsa untuk integrasi kontrol atau komunikasi dengan perangkat tertentu.

14. Dukungan lima data center

F2910 dapat terhubung hingga lima pusat data secara bersamaan.

Solusi: data dapat dikirim ke server utama, server cadangan, cloud platform, dan sistem pihak ketiga.

15. Dukungan IP dan DDNS

Koneksi menuju pusat data dapat menggunakan alamat IP atau dynamic domain name.

Solusi: sistem tetap dapat diakses saat server menggunakan alamat IP dinamis.

16. Prosesor industri 32-bit

Perangkat menggunakan industrial 32-bit CPU.

Solusi: memberikan kemampuan pemrosesan yang stabil untuk komunikasi, pengumpulan data, dan pengelolaan koneksi.

17. Embedded real-time operating system

F2910 menggunakan sistem operasi real-time tertanam.

Solusi: mendukung respons sistem yang konsisten untuk aplikasi monitoring dan telemetri.

18. Hardware dan software watchdog

Perangkat dilengkapi hardware dan software WDT.

Solusi: membantu melakukan pemulihan ketika sistem mengalami kondisi abnormal.

19. Automatic recovery

F2910 dapat mendeteksi status koneksi dan melakukan redial otomatis ketika perangkat offline.

Solusi: membantu menjaga terminal tetap terhubung tanpa restart manual.

20. Remote management opsional

Perangkat dapat menggunakan perangkat lunak manajemen jarak jauh sebagai opsi.

Solusi: teknisi dapat melakukan pemantauan dan pemeliharaan tanpa selalu datang ke lokasi perangkat.

21. TTL RS232 dapat dikustomisasi

Antarmuka RS232 dengan level logika TTL dapat disesuaikan.

Solusi: mendukung integrasi dengan embedded board, microcontroller, atau perangkat elektronik khusus.

22. Multiple operating modes

F2910 mendukung beberapa pilihan mode operasi.

Solusi: konfigurasi terminal dapat disesuaikan berdasarkan interval komunikasi, kondisi trigger, atau kebutuhan konsumsi daya.

23. Otomatis berkomunikasi setelah dinyalakan

Terminal dapat masuk ke status komunikasi secara otomatis ketika mendapatkan catu daya.

Solusi: perangkat kembali beroperasi setelah pemadaman tanpa intervensi manual.

24. Terminal block industri

F2910 menggunakan terminal block untuk koneksi daya dan perangkat lapangan.

Solusi: mempermudah instalasi di panel kontrol serta memberikan koneksi kabel yang sesuai untuk aplikasi industri.

25. Rentang input DC 5–36 V

Perangkat menggunakan adaptor standar 12 V/0,5 A dan menerima input DC 5–36 V.

Solusi: dapat digunakan pada panel 12 V, sistem 24 V, baterai, kendaraan, maupun sistem tenaga surya.

26. Perlindungan polaritas dan tegangan

Port daya dilengkapi perlindungan terhadap polaritas terbalik dan tegangan berlebih.

Solusi: membantu mengurangi risiko kerusakan akibat kesalahan instalasi daya.

27. Perlindungan antarmuka USIM

Slot USIM mendukung kartu 1,8 V dan 3 V serta dilengkapi perlindungan ESD 15 kV.

Solusi: meningkatkan perlindungan kartu dan modul komunikasi terhadap gangguan elektrostatis.

28. Lightning protection opsional

Antarmuka antena dapat dilengkapi perlindungan petir sebagai opsi.

Solusi: meningkatkan keamanan sistem yang menggunakan antena eksternal.

29. Casing logam IP30

F2910 menggunakan casing logam dengan tingkat perlindungan IP30.

Solusi: melindungi perangkat saat dipasang di dalam kabinet, panel kontrol, atau ruang teknis.

30. Suhu operasi industri

Terminal dapat beroperasi pada suhu -35°C hingga +75°C.

Solusi: sesuai untuk lingkungan industri dengan perubahan temperatur yang luas.

31. Sertifikasi CE

Datasheet mencantumkan sertifikasi CE.

Solusi: memberikan referensi kepatuhan produk terhadap persyaratan pasar tertentu, meskipun dokumen sertifikat tetap perlu diperiksa saat pengadaan.

---

Technical Spesifikasi

Spesifikasi Umum

Spesifikasi NB-IoT

Sistem Perangkat Keras

Antarmuka Serial

Input dan Output

Indikator

Antarmuka USIM

Catu Daya

Konsumsi Daya

Karakteristik Fisik

Kondisi Lingkungan

Informasi Model

Pemilihan varian harus disesuaikan dengan band NB-IoT yang digunakan operator seluler di lokasi implementasi. Aksesori dan konfigurasi antarmuka dapat berbeda berdasarkan model yang dipilih.

---

Manfaat dan Aplikasi

Manfaat

1. Menghubungkan perangkat serial ke jaringan NB-IoT

   PLC, RTU, meter, dan sensor dapat dikirimkan datanya menuju server melalui jaringan seluler.

2. Tidak membutuhkan jaringan internet lokal

   Terminal menggunakan jaringan NB-IoT sehingga tidak bergantung pada WiFi atau Ethernet di lokasi.

3. Menghemat energi

   Deep sleep 35–40 µA membantu memperpanjang operasi sistem berbasis baterai.

4. Mendukung berbagai sumber daya

   Input DC 5–36 V cocok untuk panel, baterai, dan sistem tenaga surya.

5. Mendukung perangkat eksisting

   RS232 serta RS485 atau RS422 memudahkan integrasi peralatan industri lama.

6. Membaca sensor analog dan digital

   Lima kanal I/O dapat digunakan untuk membaca sinyal sensor dan status perangkat.

7. Mendukung pulse meter

   Pulse counter dapat digunakan untuk pembacaan meter air, gas, listrik, dan flow meter.

8. Mendukung beberapa server

   Data dapat dikirim ke maksimal lima pusat data secara bersamaan.

9. Mempermudah integrasi platform IoT

   MQTT, TCP, UDP, dan CoAP memberikan fleksibilitas komunikasi.

10. Meningkatkan keandalan komunikasi

    Watchdog dan automatic redial membantu menjaga perangkat tetap online.

11. Mempermudah instalasi

    Terminal block dan ukuran ringkas memudahkan pemasangan dalam panel.

12. Mendukung lingkungan industri

    Casing logam dan suhu operasi luas sesuai untuk instalasi industri.

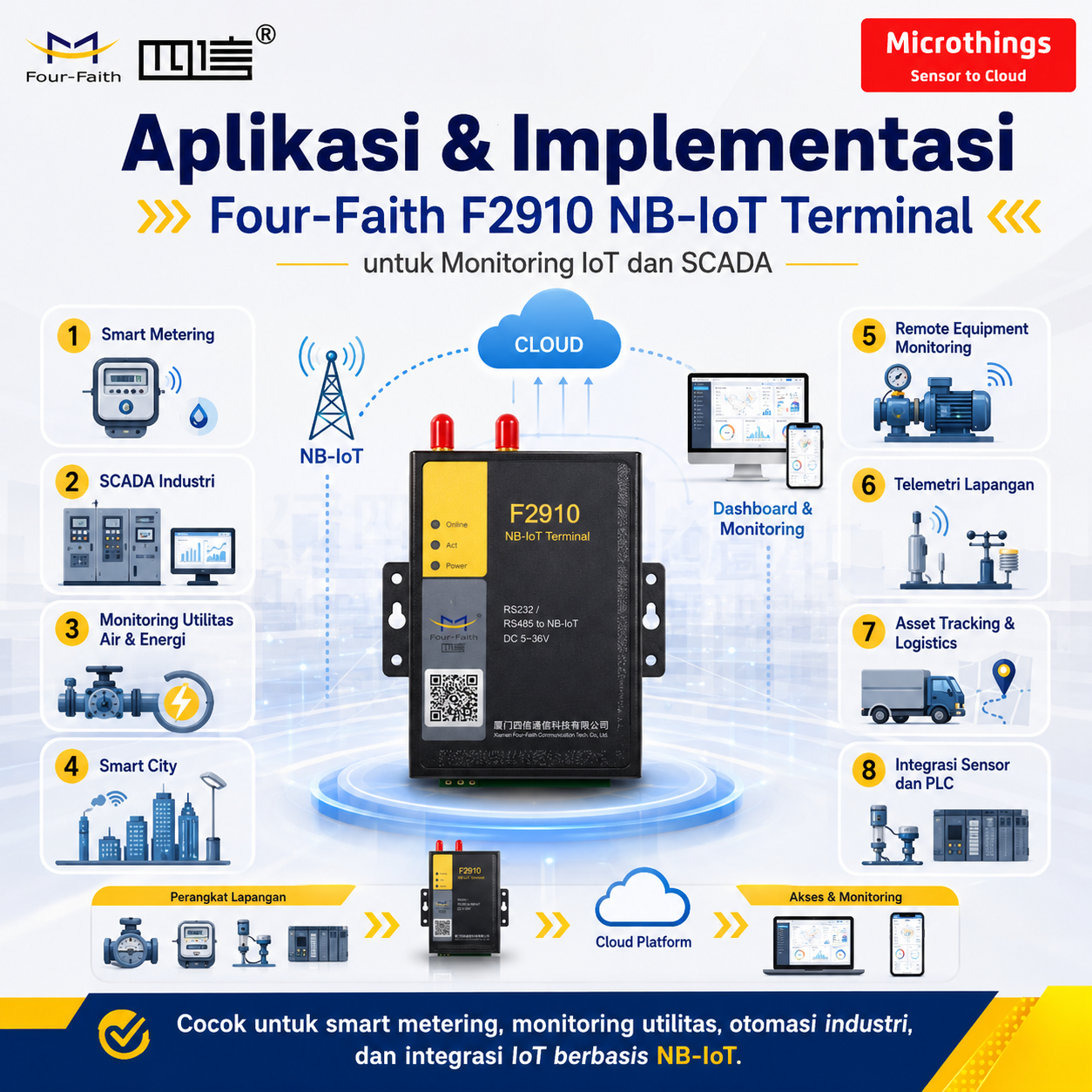

Aplikasi

1. Wireless Meter Reading

   Mengirimkan data meter air, listrik, gas, dan flow meter melalui jaringan NB-IoT.

2. Smart Water Meter

   Menghubungkan meter air berbasis pulsa, serial, atau input digital ke cloud.

3. Smart Grid

   Mengirimkan data power meter, panel distribusi, recloser, dan perangkat kelistrikan.

4. Smart City

   Digunakan untuk sensor kota, penerangan jalan, utilitas publik, dan sistem monitoring infrastruktur.

5. Industrial Automation

   Menghubungkan PLC, RTU, mesin, sensor, dan controller menuju server.

6. SCADA dan Telemetri

   Mengirimkan data perangkat lapangan menuju control room atau platform SCADA.

7. Water Supply Monitoring

   Memantau debit, tekanan, level reservoir, pompa, valve, dan meter air.

8. Smart Agriculture

   Mengirimkan data kelembapan tanah, cuaca, irigasi, pompa, dan level air.

9. Environmental Monitoring

   Digunakan untuk sensor kualitas udara, temperatur, kelembapan, kualitas air, dan curah hujan.

10. Fire Protection

    Menghubungkan panel alarm, sensor asap, temperatur, dan perangkat proteksi kebakaran.

11. Intelligent Transportation

    Mengirimkan data terminal transportasi, sistem lalu lintas, parkir, dan fasilitas jalan.

12. Asset Tracking

    Mengirimkan status, lokasi dari perangkat pendukung, dan kondisi aset melalui jaringan NB-IoT.

13. Logistics Monitoring

    Menghubungkan sensor gudang, terminal logistik, pintu, alarm, dan perangkat rantai pasok.

14. Digital Medical

    Mengirimkan data perangkat monitoring atau terminal kesehatan yang kompatibel.

15. Coal and Mining

    Memantau level, tekanan, pompa, kondisi lingkungan, dan perangkat keselamatan.

16. Oil and Petrochemical

    Menghubungkan flow meter, level sensor, pressure transmitter, dan perangkat pipeline.

17. Forestry Monitoring

    Digunakan untuk sensor cuaca, kebakaran hutan, temperatur, dan kelembapan.

18. Remote Site Monitoring

    Sesuai untuk lokasi tanpa Ethernet, WiFi, maupun koneksi internet kabel.

19. Microthings Cloud Integration

    Data dapat dikirim menggunakan MQTT, TCP, UDP, atau CoAP menuju Microthings Cloud untuk dashboard, alarm, analisis, dan laporan.

---

Standart Paket

Dokumen resmi tidak mencantumkan daftar isi kemasan secara terperinci. Susunan berikut merupakan referensi umum dan perlu dikonfirmasi kembali berdasarkan penawaran distributor:

• 1 unit Four-Faith F2910 NB-IoT Terminal
• 1 antena NB-IoT sesuai band produk
• 1 adaptor daya DC 12 V/0,5 A
• 1 terminal block atau konektor
• Aksesori pemasangan
• Quick start guide atau dokumentasi produk

Perangkat dan Layanan Opsional

• Antena eksternal high-gain
• Kabel antena
• Lightning arrester
• Kabel RS232
• Kabel atau terminal RS485/RS422
• TTL RS232 custom interface
• Sensor analog
• Sensor digital
• Pulse meter
• PLC atau RTU
• Power supply industrial
• Sistem baterai atau tenaga surya
• Enclosure outdoor IP65 atau IP67
• SIM card NB-IoT
• Paket data IoT
• Private APN
• Microthings Cloud Platform
• Dashboard monitoring
• Instalasi dan commissioning
• Integrasi MQTT, TCP, UDP atau CoAP
• Technical support

Isi paket dapat berbeda berdasarkan varian Band 3, Band 5, Band 8, Band 20, atau Band 28 serta aksesori yang dipesan.
