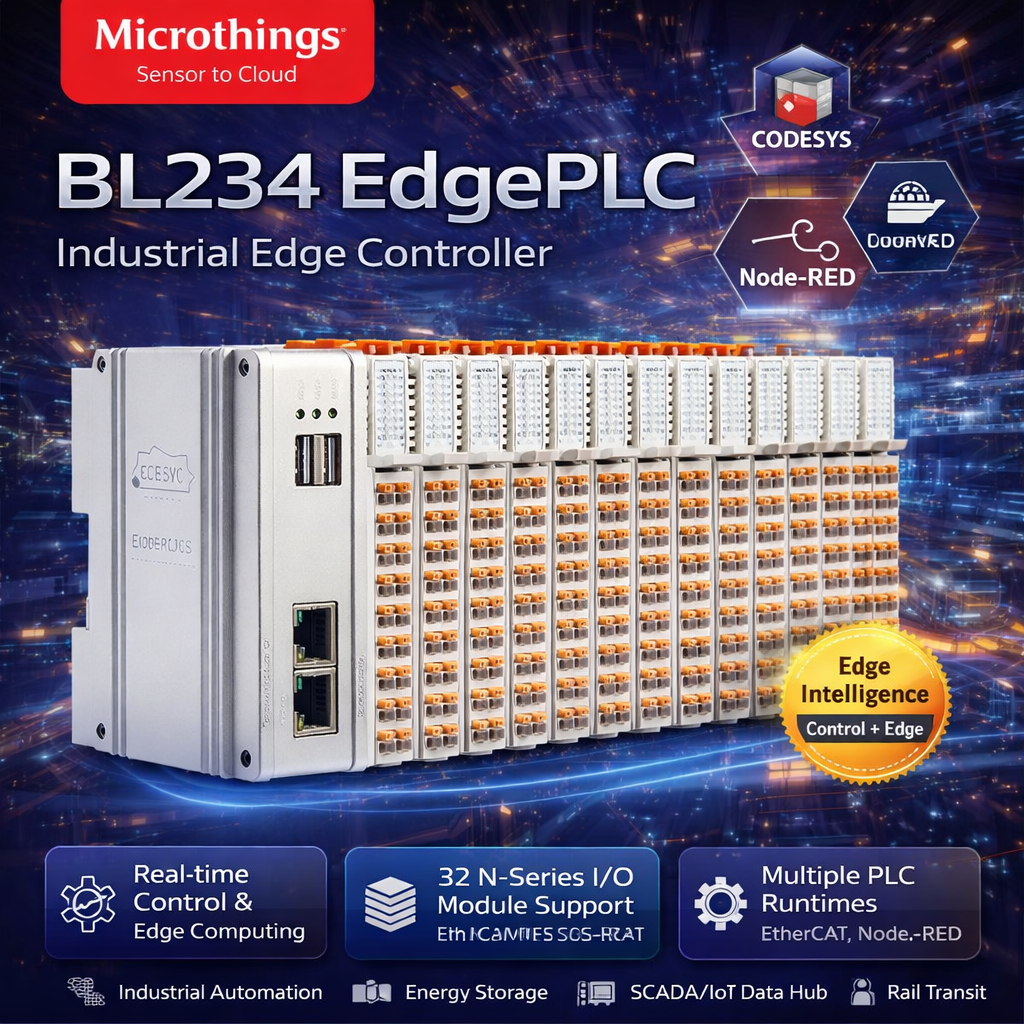

PLC Industrial Edge Controller adalah kontroler edge industri berperforma tinggi yang dirancang untuk menggabungkan real-time control dan edge computing dalam satu perangkat. Produk ini hadir untuk menjawab kebutuhan otomasi industri modern saat sistem berkembang menuju konsep Control + Edge Intelligence, di mana PLC tradisional sering terbatas pada sisi komputasi, sementara industrial PC tidak selalu ideal untuk kontrol real-time yang deterministik.
BL234 menggunakan prosesor Allwinner T507-H quad-core ARM Cortex-A53 dan mendukung hingga 32 modul I/O N-series, sehingga sangat cocok untuk aplikasi kontrol mesin, data acquisition, energy storage, hingga smart manufacturing. Dengan dukungan berbagai runtime PLC seperti OpenPLC, NexPLC, dan CODESYS Runtime, serta ekosistem software seperti Node-RED, Docker, EtherCAT Master, Python, C/C++, Node.js, dan Java, BL234 menjadi solusi fleksibel untuk kebutuhan otomasi, edge intelligence, dan integrasi sistem industri generasi baru.
Fitur Utama
- Prosesor Allwinner T507-H dengan 4x ARM Cortex-A53 @1.4GHz
- Menggabungkan real-time control dan edge computing
- Mendukung hingga 32 modul I/O N-series
- Dukungan DI/DO, AI/AO, RTD, TC, PWM, pulse capture
- Tersedia 2 atau 3 port Ethernet 100M
- 2x USB 2.0
- 1x HDMI 2.0a pada varian BL234A
- Mini PCIe untuk Wi-Fi / 4G / 5G
- 2x RS485, opsi RS232
- Sistem operasi Ubuntu 20.04 atau EdgePLC-OS (Linux-RT)
- Mendukung OpenPLC, NexPLC, CODESYS Runtime
- Mendukung IGH EtherCAT Master, Node-RED, Docker
- Mendukung BLRAT remote access dan QuickConfig
- Dukungan bahasa pemrograman Python, C/C++, Node.js, Java
- Hardware watchdog independen
- Rentang suhu industri -40°C hingga +85°C
- Proteksi IP30
- Opsi conformal coating
- Siap untuk aplikasi Industry 4.0, energy storage, rail transit, dan smart infrastructure
Technical Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Produk | BL234 EdgePLC Industrial Edge Controller |
| CPU | Allwinner T507-H |
| Arsitektur CPU | 4x ARM Cortex-A53 |
| Clock Speed | 1.4GHz |
| GPU | G31 MP2 |
| Grafik | OpenGL ES / Vulkan |
| Video Decode | 4K H.265 decoding |
| Video Encode | 4K H.264 encoding |
| Storage | 8GB / 16GB eMMC |
| RAM | 1GB / 2GB LPDDR4 |
| Ethernet | 2 / 3 x 100M Ethernet |
| USB | 2 x USB 2.0 |
| HDMI | 1 x HDMI 2.0a, 4K@30fps, hanya pada BL234A |
| Expansion Slot | Mini PCIe untuk Wi-Fi / 4G / 5G |
| Serial Port | 2 x RS485, optional RS232 |
| I/O Expansion | Hingga 32 modul N-series |
| Supported I/O | DI/DO, AI/AO, RTD, TC, PWM, pulse capture |
| OS | Ubuntu 20.04 / EdgePLC-OS (Linux-RT) |
| PLC Runtime | OpenPLC, NexPLC, CODESYS Runtime |
| Industrial Software | IGH EtherCAT Master, Node-RED, Docker |
| Remote Tools | BLRAT, QuickConfig |
| Development Support | Python, C/C++, Node.js, Java |
| Watchdog | Independent hardware watchdog |
| EMC | GB/T 9254 / CISPR 32 Class A |
| ESD | Level 3, contact ±6kV, air ±8kV |
| EFT | Level 3, power 2kV, signal 1kV |
| Surge | Level 3, differential 2kV, common 4kV |
| Operating Temperature | -40°C hingga +85°C |
| Humidity Test | 40°C, 85% RH, 48 jam |
| Vibration Test | 5–500Hz, 2g |
| Drop Test | 0.8m, packaged |
| Protection Grade | IP30 |
| Mounting | DIN35 rail mounting |
| Coating | Conformal coating optional |
Opsi Versi Software
| Edition | Runtime / Platform | Keterangan |
|---|---|---|
| Lite Edition | OpenPLC | Ubuntu 20.04 + OpenPLC, IEC 61131-3, cocok untuk logic control sederhana |
| Standard Edition | NexPLC | Cloud-edge collaboration, built-in BLIoTLink, Node-RED, remote OTA & monitoring |
| Professional Edition | CODESYS | IEC 61131-3, SoftMotion / CNC / Robotics optional, EtherCAT Master, advanced motion control |
Manfaat dan aplikasi
Manfaat
- Menggabungkan fungsi kontrol real-time dan komputasi edge dalam satu perangkat
- Mengurangi kebutuhan perangkat terpisah antara PLC dan industrial edge computer
- Fleksibel untuk berbagai strategi kontrol berkat pilihan OpenPLC, NexPLC, dan CODESYS
- Memudahkan integrasi IIoT melalui Node-RED, Docker, dan protocol conversion
- Siap untuk pengembangan lanjutan dengan dukungan Python, C/C++, Node.js, Java
- Andal untuk lingkungan industri berat dengan suhu operasional lebar dan proteksi industri
- Cocok untuk proyek yang membutuhkan remote access, monitoring, dan edge intelligence
Aplikasi
- Industrial Automation
PLC expansion, production line control, machine monitoring - Energy Storage (EMS/BMS)
Battery monitoring, inverter control, energy management - Photovoltaic Generation
PV inverter, string monitoring, power optimization - Data Acquisition
SCADA, remote telemetry, industrial IoT data hub - Rail Transit
Signal control, vehicle monitoring, station automation - Protocol Conversion
Modbus, CAN, BACnet, OPC UA gateway
Standart Paket
Pada spesifikasi yang Anda kirim, isi paket standar belum dicantumkan secara detail. Jadi untuk bagian ini sebaiknya menggunakan format berikut sampai ada datasheet packaging resmi:
- 1 x BL234 EdgePLC Industrial Edge Controller
- Akses software / tools sesuai versi
- Dokumen manual / quick start guide
- Akses technical support
