HX-CCD22 Night Vision Bus Passenger Counter | Microthings

Pengelolaan transportasi publik membutuhkan data penumpang yang akurat agar operator dapat mengetahui jumlah penumpang naik, turun, kapasitas kendaraan, tingkat okupansi, hingga performa setiap rute dan halte. Sistem penghitungan manual memiliki keterbatasan, terutama ketika jumlah penumpang tinggi atau kendaraan beroperasi pada kondisi pencahayaan yang berubah-ubah.

FOORIR HX-CCD22 Night Vision Bus Version merupakan 3D Passenger Counter yang dirancang khusus untuk kebutuhan penghitungan penumpang pada bus dan kendaraan transportasi. Perangkat menggunakan binocular stereo vision AI sensor untuk memperoleh informasi kedalaman 3D, kemudian mengenali karakteristik kepala dan bahu serta melakukan tracking pergerakan tubuh untuk menghasilkan statistik passenger flow secara real-time.

HX-CCD22 mampu melakukan bi-directional people counting, membedakan kategori orang berdasarkan parameter tinggi, serta bekerja pada kondisi minim cahaya menggunakan built-in infrared fill light. Akurasi penghitungan pada datasheet resmi tercantum hingga 98%.

Perangkat juga mendukung Bus Mode, yaitu proses counting dapat dimulai ketika pintu kendaraan dibuka dan dihentikan ketika pintu ditutup. Karena itu, HX-CCD22 sangat relevan untuk bus kota, bus antarkota, shuttle bus, kendaraan wisata, passenger ship, dan berbagai sistem transportasi publik.

1. Deskripsi Produk

Apa itu FOORIR HX-CCD22 Night Vision Bus Passenger Counter?

FOORIR HX-CCD22 adalah 3D people counter versi Night Vision Bus yang dikembangkan untuk melakukan penghitungan passenger flow secara otomatis pada kendaraan dan area transportasi.

Perangkat memperoleh informasi kedalaman secara real-time menggunakan binocular stereo vision AI. Algoritma kemudian mengenali karakteristik kepala dan bahu dalam area monitoring. Ketika titik objek melewati virtual counting line yang telah ditentukan, sistem akan menambahkan statistik passenger flow.

HX-CCD22 memiliki Bus Mode yang memungkinkan sensor ditempatkan pada pintu depan maupun belakang kendaraan. Sistem dapat menghitung:

• penumpang naik;
• penumpang turun;
• jumlah penumpang di dalam kendaraan;
• adult dan child berdasarkan parameter ketinggian;
• dwell atau residency;
• pass-by;
• return statistics;
• passenger flow pada setiap halte atau titik pemberhentian.

Sistem counting dapat aktif ketika pintu dibuka dan berhenti ketika pintu ditutup. Dengan integrasi passenger counting platform dan vehicle counter host, data dapat dikembangkan menjadi informasi lokasi kendaraan, traffic setiap halte, jumlah penumpang naik-turun serta laporan berdasarkan rute maupun kendaraan.

Salah satu keunggulan utama versi HX-CCD22 adalah Night Vision Mode. Perangkat memiliki built-in infrared fill light sehingga proses detection tetap dapat berjalan pada kondisi pencahayaan rendah. Datasheet mencantumkan fill light dengan power 4 W dan irradiation angle 150°.

2. Fitur Utama Produk dan Solusi

1. Akurasi Penghitungan Hingga 98%

HX-CCD22 menggunakan 3D stereo vision dan human body tracking untuk menghasilkan statistik passenger flow dengan akurasi hingga 98% menurut specification resmi.

Solusi:
Membantu operator transportasi mendapatkan data naik dan turun penumpang secara otomatis tanpa mengandalkan penghitungan manual.

2. Bus Mode

Sensor dapat ditempatkan pada pintu depan dan belakang bus. Pada Bus Mode, sistem dapat mulai menghitung ketika pintu terbuka dan berhenti ketika pintu tertutup.

Solusi:
Counting hanya dilakukan pada periode boarding dan alighting sehingga sesuai untuk operasional transportasi publik.

3. Night Vision Mode

HX-CCD22 dilengkapi infrared fill light yang dapat membantu proses detection ketika kondisi pencahayaan rendah.

Solusi:
Mendukung operasional bus pada malam hari, terminal gelap, basement, atau kondisi pencahayaan kendaraan yang berubah.

4. 3D Binocular Stereo Vision

Sensor memperoleh depth information menggunakan binocular stereo vision.

Solusi:
Informasi kedalaman membantu sistem membedakan manusia dari objek lain dan melakukan tracking lebih akurat pada area pintu kendaraan.

5. Bi-Directional Passenger Counting

Perangkat dapat menghitung arah pergerakan penumpang masuk dan keluar.

Solusi:
Data IN dan OUT dapat digunakan untuk menghitung estimasi okupansi kendaraan secara real-time.

6. Adult dan Child Differentiation

Filter height dapat dikonfigurasi antara 0,5–1,2 meter.

Solusi:
Operator dapat menggunakan parameter tinggi untuk melakukan segmentasi kategori penumpang sesuai kebutuhan implementasi.

7. Gender Recognition

Specification resmi mencantumkan dukungan Gender Recognition.

Solusi:
Memberikan dimensi analytics tambahan untuk kebutuhan passenger profile dan analisis crowd secara agregat.

8. Residency Statistics

Sensor dapat mencatat jumlah orang yang tinggal pada area tertentu sekaligus durasi keberadaannya.

Solusi:
Mendukung occupancy dan passenger behavior analytics pada area monitoring.

9. Pass-By Statistics

Orang yang memasuki detection area tetapi tidak benar-benar melewati area tujuan dapat dikategorikan sebagai passing by.

Solusi:
Mengurangi interpretasi data yang kurang tepat akibat orang yang hanya mendekati area counting.

10. Return Statistics

Sistem dapat mengidentifikasi orang yang mendekati exit tetapi kembali lagi sebelum benar-benar keluar.

Solusi:
Membantu menghasilkan statistik pergerakan yang lebih representatif.

11. Wide Coverage

HX-CCD22 memiliki:

• Horizontal Field of View: 140°
• Vertical Field of View: 115°
• Ketinggian instalasi: 1,9–3,2 meter
• Coverage width: hingga 8,24 meter

Solusi:
Cocok untuk pintu kendaraan maupun area entrance dengan ukuran yang berbeda-beda.

12. Offline Storage Hingga 90 Hari

Perangkat mendukung penyimpanan data lokal hingga 90 hari.

Solusi:
Data tetap dapat disimpan ketika koneksi jaringan terputus dan dapat diekspor kembali sesuai konfigurasi sistem.

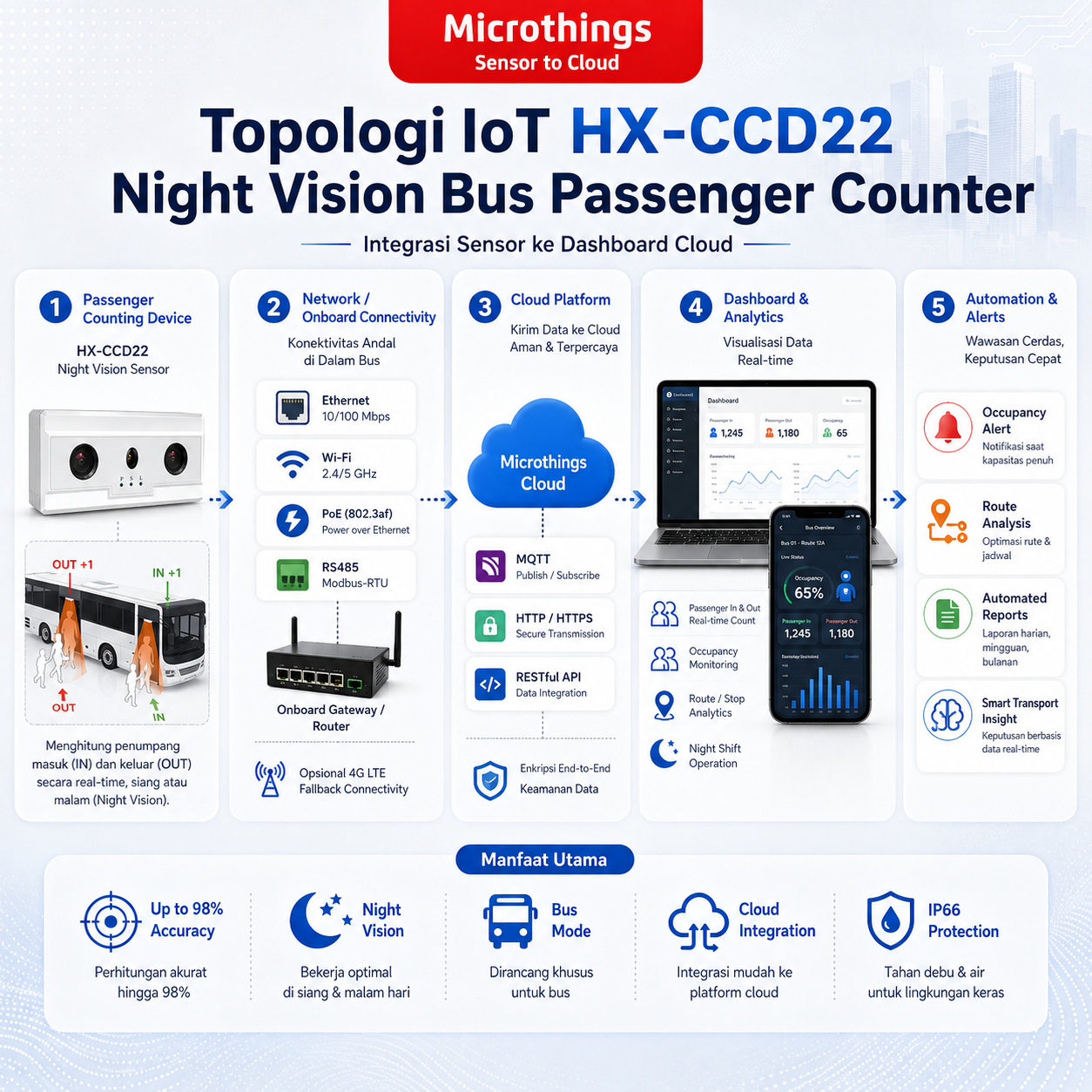

13. Multi-Protocol Integration

HX-CCD22 mendukung:

• HTTP POST
• HTTPS POST
• FTP
• SFTP
• Modbus-RTU
• MQTT

Solusi:
Memudahkan integrasi dengan IoT platform, fleet management, passenger counting platform, cloud maupun server custom.

14. RS485 Interface

Perangkat menyediakan 1 × RS485 interface dengan baud rate 300–115200 bps.

Solusi:
Mempermudah integrasi dengan vehicle controller, host, display atau perangkat industri lainnya.

15. Digital I/O

Perangkat menyediakan digital input dengan signal range 6–24V.

Solusi:
Dapat dimanfaatkan untuk integrasi status pintu atau trigger eksternal sesuai arsitektur sistem.

16. PoE dan DC Wide Voltage

Power supply mendukung:

• PoE IEEE 802.3af/at
• DC 9–36V

Solusi:
Memberikan fleksibilitas pemasangan baik menggunakan jaringan PoE maupun power kendaraan yang telah dikondisikan sesuai kebutuhan perangkat.

17. Wired dan Wi-Fi Network

HX-CCD22 mendukung jaringan kabel serta Wi-Fi.

Solusi:
Data dapat dikirim ke sistem lokal maupun cloud melalui konfigurasi network yang disesuaikan dengan kendaraan.

18. Data Upload Interval

Upload data dapat dikonfigurasi pada interval seperti:

• Real-time
• 1 menit
• 5 menit
• 30 menit

Solusi:
Operator dapat menyesuaikan frekuensi komunikasi berdasarkan kebutuhan monitoring dan bandwidth jaringan.

19. ONVIF Support

Datasheet mencantumkan dukungan ONVIF, frame rate 20 fps dan bitrate 200 kbps.

Solusi:
Memberikan opsi integrasi video/network tambahan untuk implementasi sistem tertentu.

20. IP66 Protection

HX-CCD22 dilengkapi tingkat proteksi IP66.

Solusi:
Memberikan perlindungan lebih baik terhadap debu dan paparan air sehingga membantu meningkatkan reliabilitas pada lingkungan transportasi.

21. Wide Operating Temperature

Perangkat memiliki working temperature -40°C hingga +55°C.

Solusi:
Rentang temperatur yang luas mendukung penggunaan pada lingkungan kendaraan yang mengalami perubahan suhu signifikan.

22. Capacity Limitation Mode

Jika jumlah orang melebihi nilai yang ditentukan, sistem dapat mengirimkan signal menuju alarm.

Solusi:
Dapat digunakan sebagai bagian dari sistem pengendalian kapasitas kendaraan atau area tertentu.

23. Control Mode

Perangkat dapat dipasangkan dengan relay untuk mengontrol perangkat elektrik.

Solusi:
Mendukung pengembangan automation berdasarkan passenger count.

24. Data Display Mode

HX-CCD22 dapat dipasangkan dengan host untuk memvisualisasikan data.

Solusi:
Mempermudah operator maupun penumpang melihat informasi occupancy atau passenger count.

25. Heat Map Mode

Specification V1.6 mencantumkan Heat Map Mode untuk menampilkan status area yang dilewati orang.

Solusi:
Memberikan visual tambahan mengenai distribusi pergerakan pada area yang dipantau.

3. Technical Spesifikasi

Spesifikasi Utama

Parameter	Spesifikasi
Product Name	3D People Counter
Brand	FOORIR
Model	HX-CCD22
Version	Night Vision Bus Version
Technology	Binocular 3D Stereo Vision AI
Counting Accuracy	Up to 98%
Horizontal Field of View	140°
Vertical Field of View	115°
Installation Height	1.9–3.2 m
Coverage Width	1.1–8.24 m berdasarkan tabel regional coverage
Filter Height	0.5–1.2 m
Night Vision	Built-in infrared fill light
Fill Light Power	4 W
Fill Light Irradiation Angle	150°
Bus Mode	Start counting saat pintu dibuka dan stop saat pintu ditutup
Offline Cache	Up to 90 Days

Network dan Communication

Parameter	Spesifikasi
Network Cable	CAT5
Networking	Wired Network / Wi-Fi
IP Addressing	Static IP / DHCP
Data Upload	HTTP POST / HTTPS POST / FTP / SFTP / Modbus-RTU / MQTT
RS485	1 × RS485
Baud Rate	300–115200 bps
I/O Input	1 × Input
I/O Signal	6–24V
Video Protocol	ONVIF
Video Frame Rate	20 fps
Video Bitrate	200 kbps

Electrical Specification

Parameter	Spesifikasi
Power Consumption	3.2–7.2 W
Power Supply	PoE IEEE 802.3af/at / DC 9–36V
Power Protection	Anti-static, Anti-surge, Anti-reverse Connection

Environment dan Mechanical

Parameter	Spesifikasi
Working Temperature	-40°C hingga +55°C
Working Humidity	20–80%
Storage Temperature	-20°C hingga +50°C
Storage Humidity	20–80%
Dimension	143 × 70 × 40 mm
Device Weight	±0.42 kg
Package Dimension	240 × 110 × 95 mm
Package Weight	±0.7 kg termasuk aksesori
Installation Method	Ceiling / Suspended / Embedded

Coverage Berdasarkan Ketinggian Instalasi

Ketinggian Instalasi	Coverage Width
1.9 m	1.10 m
2.0 m	1.65 m
2.1 m	2.20 m
2.2 m	2.75 m
2.3 m	3.30 m
2.4 m	3.85 m
2.5 m	4.40 m
2.6 m	4.95 m
2.7 m	5.49 m
2.8 m	6.04 m
2.9 m	6.59 m
3.0 m	7.14 m
3.1 m	7.69 m
3.2 m	8.24 m

Tabel regional coverage pada datasheet V1.6 menunjukkan coverage maksimum 8,24 meter pada ketinggian 3,2 meter.

Sertifikasi dan Laporan

FOORIR mencantumkan:

• CE
• FCC
• RoHS
• IP66 Waterproof Report
• Quality Inspection Report
• High & Low Temperature Test Report
• Appearance Patent
• Utility Model
• MTBF Report
• BIS Certification
• Shock & Vibration Test Report

Halaman produk juga menyebut MTBF hingga 50.000 jam.

4. Manfaat dan Aplikasi

Manfaat Penggunaan

1. Mengotomatisasi Passenger Counting

Mengurangi kebutuhan penghitungan manual dan menghasilkan data penumpang naik-turun secara otomatis.

2. Mengetahui Jumlah Penumpang dalam Kendaraan

Data IN dan OUT dapat digunakan untuk membangun occupancy monitoring kendaraan.

3. Mengetahui Passenger Flow Setiap Halte

Dengan integrasi platform, operator dapat menganalisis jumlah penumpang naik dan turun pada setiap titik pemberhentian.

4. Membantu Evaluasi Rute

Passenger flow dapat dibandingkan berdasarkan rute, kendaraan, halte dan periode waktu.

5. Mendukung Fleet Planning

Data aktual dapat membantu operator menentukan kebutuhan armada berdasarkan pola demand.

6. Membantu Capacity Management

Passenger count dapat digunakan untuk mengetahui apakah kendaraan mendekati atau melewati kapasitas yang telah ditentukan.

7. Tetap Beroperasi pada Malam Hari

Built-in fill light membantu detection ketika pencahayaan kendaraan rendah.

8. Mengurangi Kehilangan Data Saat Network Terputus

Offline cache hingga 90 hari menyediakan penyimpanan lokal ketika konektivitas terganggu.

9. Mempermudah Integrasi IoT

MQTT, HTTP/HTTPS, Modbus-RTU dan RS485 memungkinkan integrasi dengan berbagai platform.

10. Mendukung GPS dan Fleet Analytics

Ketika diintegrasikan dengan vehicle counter host dan platform terkait, data passenger flow dapat digabungkan dengan informasi lokasi kendaraan dan rute.

11. Fleksibel untuk Pintu yang Lebar

Coverage hingga 8,24 meter memberikan fleksibilitas instalasi pada berbagai area entrance.

12. Mendukung Pengambilan Keputusan Berbasis Data

Operator dapat menggunakan passenger traffic untuk mengevaluasi jadwal, rute, utilisasi dan kebutuhan layanan.

Aplikasi dan Implementasi

1. Bus Kota

Menghitung penumpang naik dan turun pada setiap halte secara otomatis.

2. Bus Antar Kota

Monitoring passenger flow pada layanan perjalanan jarak menengah dan jauh.

3. Bus Rapid Transit

Mendukung penghitungan penumpang pada koridor dan rute transportasi massal.

4. Shuttle Bus Perusahaan

Mengukur jumlah karyawan yang menggunakan layanan antar-jemput.

5. Airport Shuttle Bus

Monitoring jumlah penumpang yang berpindah antara terminal, parkir, hotel atau area lain.

6. Hotel Shuttle

Mengetahui jumlah pengguna shuttle untuk mendukung perencanaan kendaraan.

7. Shopping Mall Shuttle

Mengukur penggunaan transportasi penghubung antara mall, parkir dan area lainnya.

8. Travel Agency Vehicle

Mendukung monitoring kapasitas kendaraan wisata maupun travel.

9. Tourist Bus

Menghitung jumlah wisatawan naik dan turun selama perjalanan.

10. School atau Campus Shuttle

Mendukung monitoring penggunaan kendaraan shuttle pada lingkungan kampus atau fasilitas pendidikan.

11. Passenger Ship

FOORIR juga mencantumkan passenger ship sebagai salah satu skenario aplikasi HX-CCD22.

12. Public Transportation System

Data dapat diintegrasikan dengan passenger counting platform untuk mendukung pengelolaan transportasi publik secara terpusat.

Skenario resmi FOORIR mencakup long-distance passenger transport, urban public transportation, travel agency passenger vehicles, daily public transport vehicles, corporate shuttle buses, passenger ships, dan shopping-center shuttle buses.

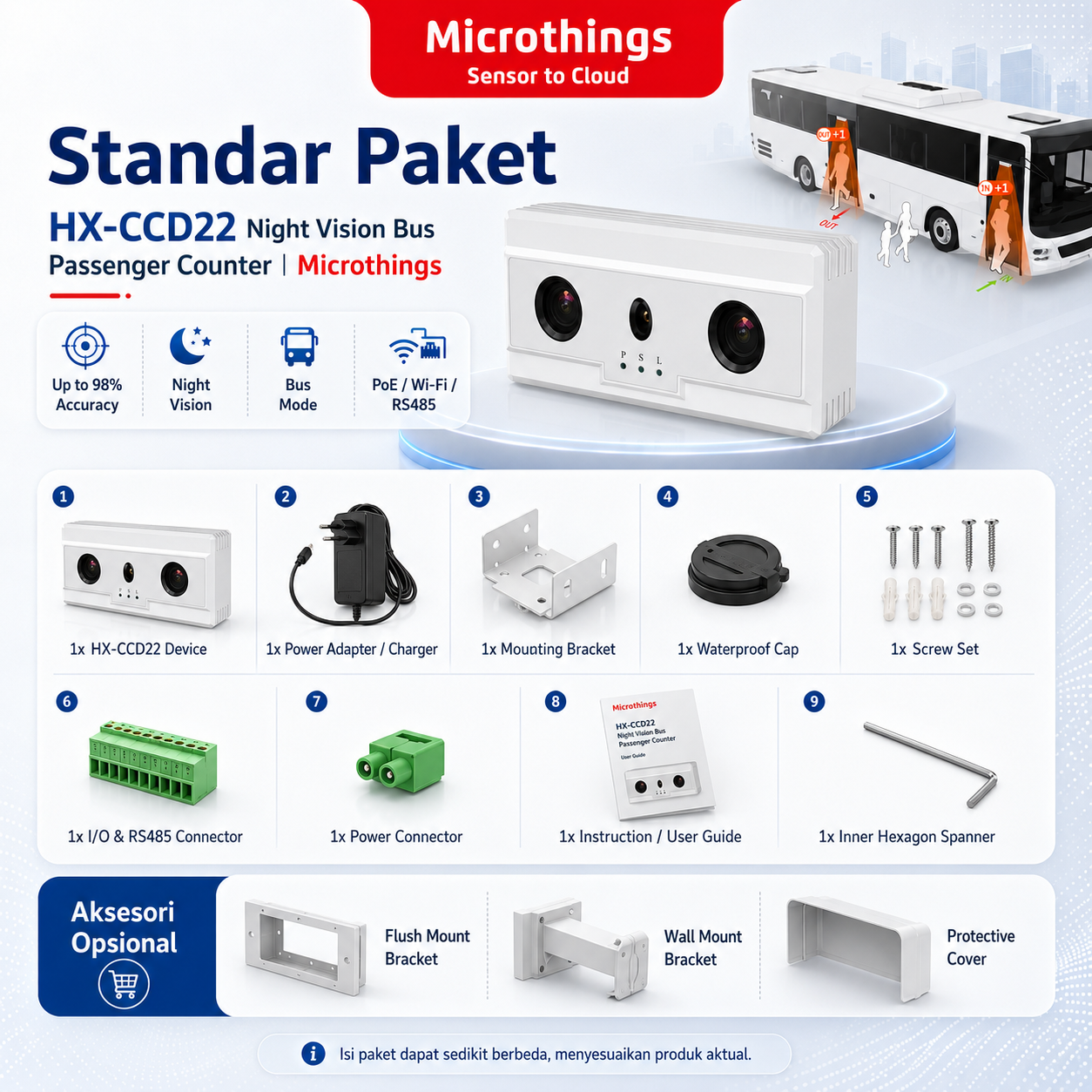

5. Standar Paket

Berdasarkan Specification HX-CCD22 V1.6 dan halaman produk resmi, paket perangkat mencakup:

1. 1 × FOORIR HX-CCD22 Night Vision Bus Passenger Counter
2. 1 × Power Adapter / Charger
3. 1 × Mounting Bracket
4. 1 × Waterproof Cap
5. 1 × Screw Set
6. 1 × I/O & RS485 Connector
7. 1 × Power Connector
8. 1 × Instruction / User Guide
9. 1 × Inner Hexagon Spanner

Datasheet HX-CCD22 V1.6 menampilkan seluruh item tersebut sebagai product accessories. Halaman produk resmi secara khusus menandai Charger dan Mount Bracket sebagai standard accessories.

Aksesori Opsional

• Flush Mount Bracket
• Wall Mount Bracket
• Protective Cover

Isi paket dapat mengalami perubahan berdasarkan batch produksi dan konfigurasi pesanan. Konfirmasi packing list final sebelum pengadaan.
