Memahami jumlah dan pergerakan pengunjung merupakan bagian penting dalam pengelolaan retail, pusat perbelanjaan, gedung, transportasi publik, museum, restoran, pabrik, hingga fasilitas umum. Data jumlah orang yang akurat membantu pengelola mengetahui pola kunjungan, jam sibuk, tingkat okupansi, serta efektivitas operasional.

FOORIR HX-CCD20 3D People Counter merupakan perangkat penghitung orang berbasis 3D Stereo Vision dan Artificial Intelligence yang dirancang untuk melakukan penghitungan traffic pengunjung secara otomatis dan real-time. Perangkat memperoleh informasi kedalaman 3D melalui binocular stereo vision, kemudian mendeteksi karakteristik kepala dan bahu serta melacak pergerakan tubuh untuk menghasilkan statistik arus orang.

Dengan tingkat akurasi hingga 99%, kemampuan membedakan pergerakan masuk, keluar, tinggal, lewat, serta kembali, HX-CCD20 dapat digunakan sebagai bagian dari solusi People Counting, Footfall Analytics, Occupancy Monitoring, Smart Building, dan IoT Analytics. Perangkat juga mendukung integrasi melalui HTTP/HTTPS, FTP/SFTP, Modbus-RTU, MQTT, RS485, Ethernet, dan Wi-Fi.

1. Deskripsi Produk

FOORIR HX-CCD20 3D People Counter adalah sensor penghitung orang pintar yang menggunakan teknologi binocular 3D stereo vision AI untuk memperoleh informasi kedalaman secara real-time.

Algoritma perangkat mengenali karakteristik kepala dan bahu pada area pemantauan. Selanjutnya, sistem melakukan human body tracking untuk menentukan arah pergerakan seseorang. Ketika titik objek melewati garis virtual yang telah ditentukan, sistem akan melakukan penghitungan secara otomatis.

Teknologi tersebut memungkinkan HX-CCD20 menghasilkan beberapa jenis informasi, seperti:

• jumlah orang masuk;
• jumlah orang keluar;
• jumlah orang yang berada di suatu area;
• jumlah orang yang hanya melewati area;
• jumlah orang yang kembali;
• penyaringan berdasarkan parameter ketinggian;
• monitoring kapasitas area.

HX-CCD20 menawarkan counting accuracy hingga 99%. Perangkat mendukung pemasangan pada ketinggian 1,9 hingga 6 meter dengan jangkauan area hingga 8,4 meter, sehingga dapat menyesuaikan berbagai ukuran pintu masuk maupun area monitoring.

Selain melakukan proses komputasi secara lokal, perangkat memiliki offline cache hingga 90 hari. Oleh karena itu, data tetap dapat tersimpan ketika koneksi jaringan terganggu dan dapat digunakan kembali ketika konektivitas tersedia.

Dukungan PoE, DC 9–36V, Ethernet, Wi-Fi, RS485, I/O, MQTT dan Modbus-RTU juga membuat FOORIR HX-CCD20 fleksibel untuk diintegrasikan dengan dashboard, server IoT, Building Management System, sistem occupancy, serta aplikasi pihak ketiga.

2. Fitur Utama Produk dan Solusi

1. 3D Stereo Vision AI

HX-CCD20 menggunakan binocular stereo vision AI sensor untuk memperoleh informasi kedalaman 3D secara real-time.

Solusi:
Teknologi ini membantu sistem mengenali objek manusia berdasarkan karakteristik kepala dan bahu sehingga proses penghitungan lebih akurat pada area dengan traffic tinggi.

2. Akurasi Penghitungan Hingga 99%

Sistem melakukan identifikasi serta tracking pergerakan orang secara real-time dengan counting accuracy hingga 99%.

Solusi:
Memberikan data footfall yang lebih dapat diandalkan untuk analisis operasional, evaluasi traffic dan perencanaan kapasitas fasilitas.

3. In & Out People Counting

HX-CCD20 dapat menghitung orang yang:

• masuk;
• keluar;
• tinggal;
• lewat;
• kembali.

Solusi:
Pengelola dapat mengetahui traffic pengunjung secara lebih detail dibandingkan sistem penghitung sederhana yang hanya menghitung total pergerakan.

4. Dwell atau Resident Statistics

Perangkat dapat melakukan statistik jumlah orang yang berada atau tinggal pada area tertentu.

Solusi:
Berguna untuk mengukur tingkat penggunaan suatu area dan membantu analisis okupansi fasilitas.

5. Pass-By Counting

Orang yang memasuki detection area tetapi tidak benar-benar masuk ke area tujuan dapat dikategorikan sebagai passing by.

Solusi:
Pada industri retail, informasi ini dapat digunakan untuk membandingkan jumlah orang yang lewat dengan jumlah orang yang benar-benar memasuki toko.

6. Return Statistics

Perangkat dapat mengenali kondisi ketika seseorang mendekati area keluar tetapi kemudian kembali ke dalam area.

Solusi:
Memberikan informasi traffic yang lebih detail dan membantu mengurangi kesalahan penghitungan akibat pergerakan bolak-balik.

7. Wide Coverage

Perangkat mendukung:

• tinggi pemasangan: 1,9–6,0 meter;
• coverage width: 1,1–8,4 meter;
• software zoom;
• wide field of view.

Solusi:
Satu perangkat dapat disesuaikan untuk berbagai jenis pintu masuk dan ketinggian instalasi.

8. Child Filtering Mode

Filtering height dapat dikonfigurasi pada rentang 0,5–1,2 meter.

Solusi:
Sistem dapat membantu memisahkan kategori objek berdasarkan parameter tinggi yang telah ditentukan.

9. Capacity Limitation Mode

Ketika jumlah orang telah melewati nilai kapasitas yang ditentukan, perangkat dapat mengirimkan sinyal ke perangkat alarm eksternal.

Solusi:
Cocok untuk penerapan occupancy monitoring pada gedung, toko, fasilitas publik, ruang pelayanan maupun area dengan batas kapasitas.

10. Standalone Mode

Data lokal dapat disimpan hingga 90 hari dan mendukung ekspor data.

Solusi:
Operasional tidak sepenuhnya bergantung pada koneksi internet atau cloud.

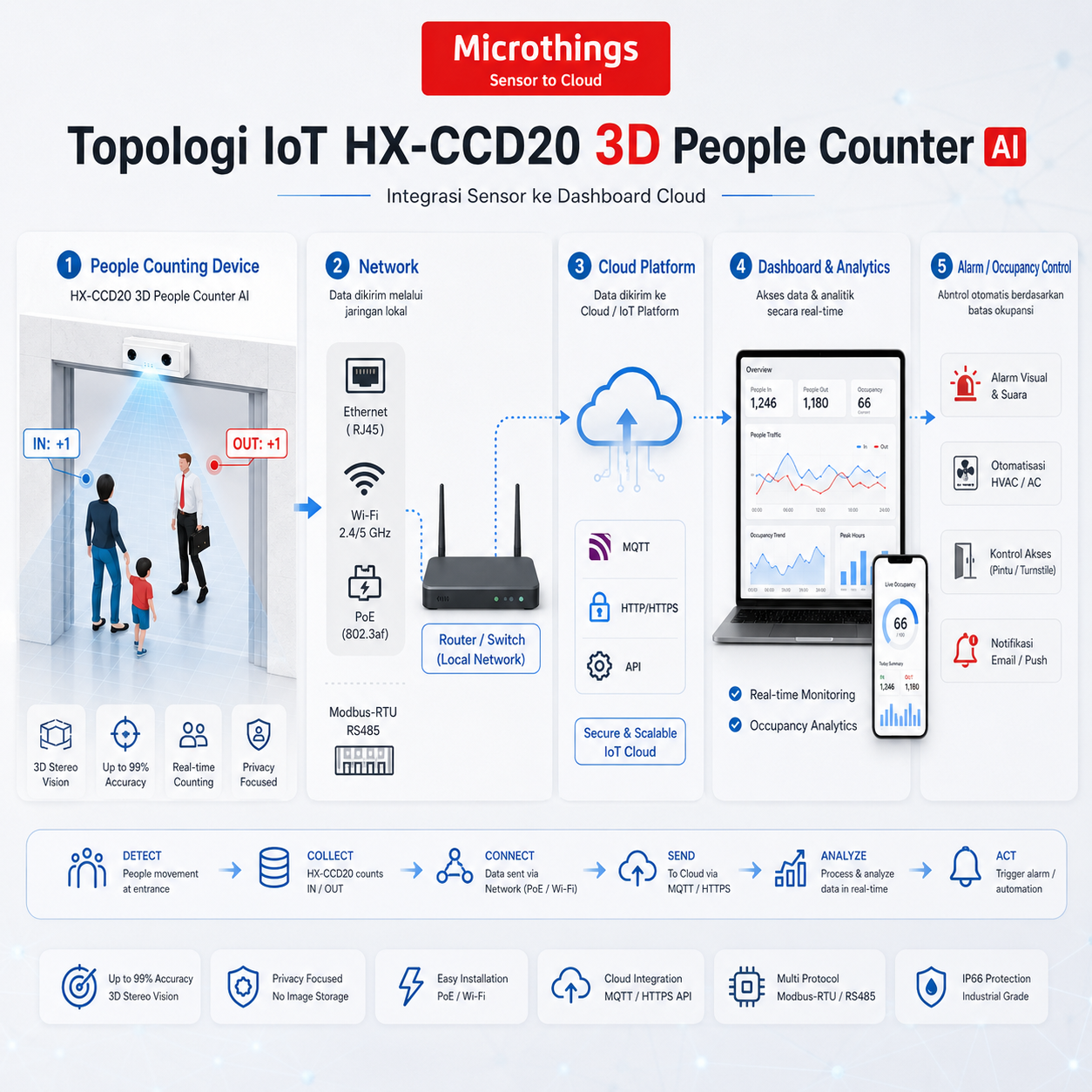

11. Multi-Protocol Data Integration

HX-CCD20 mendukung:

• HTTP POST;
• HTTPS POST;
• FTP;
• SFTP;
• Modbus-RTU;
• MQTT.

Solusi:
Mempermudah integrasi dengan IoT Platform, dashboard, server lokal, cloud, SCADA, BMS maupun aplikasi custom.

12. RS485 dan Digital I/O

Perangkat memiliki:

• 1 × RS485;
• 1 × I/O Input;
• 1 × I/O Output.

Solusi:
Memungkinkan integrasi dengan controller, alarm, relay maupun perangkat eksternal lainnya.

13. Ethernet dan Wi-Fi

Jaringan dapat menggunakan Category 5e Ethernet maupun Wi-Fi.

Solusi:
Memberikan fleksibilitas konektivitas pada berbagai kondisi instalasi.

14. Power over Ethernet

Perangkat mendukung PoE IEEE 802.3af/at dan DC 9–36V.

Solusi:
PoE memungkinkan transfer data dan daya menggunakan jaringan Ethernet sehingga instalasi menjadi lebih sederhana.

15. IP66 Protection

HX-CCD20 memiliki IP66 protection rating.

Solusi:
Memberikan perlindungan tambahan terhadap debu dan paparan air sehingga meningkatkan reliabilitas perangkat dalam berbagai kondisi instalasi.

16. Local Edge Computing

Perhitungan dapat dilakukan secara lokal tanpa membutuhkan server lokal khusus untuk proses counting.

Solusi:
Mengurangi ketergantungan terhadap server dan membuat proses people counting lebih responsif.

17. Web-Based Configuration

Konfigurasi area deteksi, garis penghitung, parameter tinggi dan update perangkat dapat dilakukan melalui antarmuka web.

Solusi:
Memudahkan proses commissioning, maintenance dan perubahan konfigurasi tanpa sistem konfigurasi yang kompleks.

18. People Counting Analytics Platform

FOORIR menyediakan platform people counting untuk visualisasi serta analisis data seperti:

• comparative analysis;
• ranking analysis;
• peak and valley analysis;
• growth analysis;
• holiday analysis;
• traffic berdasarkan interval waktu.

Solusi:
Data dari sensor dapat dikembangkan menjadi informasi operasional yang lebih mudah dianalisis untuk mendukung pengambilan keputusan.

3. Technical Spesifikasi

Parameter	Spesifikasi
Product Name	3D People Counter
Brand	FOORIR
Model	HX-CCD20
Technology	Binocular 3D Stereo Vision AI
Image Sensor	1/3″ Progressive Scan CMOS
Image Resolution	1920 × 1080
Pixel Size	2.7 μm × 2.7 μm
Image Output Format	RAW RGB
Lens Focal Length	1 mm Fisheye Lens
Focus Adjustment	Software Zoom
Lens Field of View	Horizontal 140°, Vertical 120°
Frame Rate	25 fps
Counting Accuracy	Up to 99%
Installation Height Range	1.9–6.0 m
Coverage Range	1.1–8.4 m
Filtering Height	0.5–1.2 m
Power Consumption	3.2–3.6 W
Network Addressing	Static IP / DHCP
Offline Cache	Up to 90 Days
RS485	1 × RS485 Interface
I/O Input	1 × Input
I/O Output	1 × Output
I/O Signal Voltage	6–24 V
Network	Category 5e Ethernet / Wi-Fi
Power Supply	PoE IEEE 802.3af/at / DC 9–36V
Data Protocol	HTTP POST / HTTPS POST / FTP / SFTP / Modbus-RTU / MQTT
Protection Rating	IP66
Operating Temperature	-10°C hingga +50°C
Operating Humidity	20%–80%
Storage Temperature	-20°C hingga +60°C
Storage Humidity	20%–80%
Device Dimension	143 × 70 × 40 mm
Device Weight	±0.42 kg
Installation	Ceiling / Suspended / Embedded
Related Certifications & Reports	CE, FCC, RoHS, IP66 waterproof report, quality inspection report, high/low temperature test, MTBF report, BIS, shock & vibration test

Spesifikasi di atas mengacu pada FOORIR HX-CCD20 Specification Version 2025-1.7.

Coverage Berdasarkan Ketinggian Instalasi

Tinggi Instalasi	Lebar Coverage
1.9 m	1.1 m
2.5 m	3.7 m
3.0 m	5.2 m
3.5 m	6.4 m
4.0 m	7.3 m
4.5 m	8.0 m
5.0–6.0 m	8.4 m

4. Manfaat dan Aplikasi

Manfaat Penggunaan FOORIR HX-CCD20

1. Menghasilkan Data Traffic yang Lebih Akurat

Akurasi hingga 99% membantu perusahaan mendapatkan data jumlah pengunjung yang lebih dapat diandalkan.

2. Monitoring Jumlah Orang Secara Real-Time

Data masuk dan keluar dapat digunakan untuk mengetahui kondisi traffic suatu fasilitas.

3. Membantu Analisis Footfall

Data people counting membantu perusahaan memahami pola kunjungan berdasarkan periode waktu tertentu.

4. Mendukung Occupancy Monitoring

Informasi jumlah orang masuk, keluar dan tinggal dapat digunakan untuk memperkirakan okupansi suatu area.

5. Membantu Mengetahui Jam Sibuk

Riwayat data dapat digunakan untuk mengidentifikasi periode peak dan valley traffic.

6. Mendukung Evaluasi Operasional

Perusahaan dapat menggunakan informasi jumlah pengunjung sebagai salah satu dasar evaluasi penggunaan fasilitas dan kebutuhan operasional.

7. Mempermudah Integrasi IoT

MQTT, HTTP/HTTPS dan protokol lainnya memungkinkan data terhubung ke platform IoT maupun aplikasi monitoring.

8. Mengurangi Ketergantungan pada Cloud

Kemampuan local computing dan offline cache memungkinkan fungsi dasar tetap berjalan ketika jaringan terganggu.

9. Mempermudah Instalasi

Dukungan PoE mengurangi kebutuhan jalur kabel power terpisah pada instalasi yang kompatibel.

10. Mendukung Pengembangan Sistem Custom

RS485, I/O serta protokol terbuka memberikan fleksibilitas bagi system integrator untuk mengembangkan solusi sesuai kebutuhan proyek.

Aplikasi dan Implementasi

1. Retail Store

Menghitung jumlah pelanggan masuk, keluar dan traffic yang hanya melewati toko.

2. Shopping Mall

Monitoring traffic pada entrance, tenant, koridor maupun area fasilitas.

3. Supermarket

Menganalisis jumlah pengunjung dan periode traffic tertinggi.

4. Museum

Mengetahui jumlah pengunjung yang memasuki area pameran atau ruangan tertentu.

5. Exhibition Hall

Menghitung traffic pengunjung pada pintu masuk dan area pameran.

6. Library

Monitoring jumlah pengguna yang masuk dan keluar fasilitas perpustakaan.

7. Restaurant

Mengukur traffic pelanggan berdasarkan periode waktu.

8. Factory

Digunakan untuk people counting dan occupancy monitoring pada akses fasilitas.

9. Public Transportation

Dapat digunakan untuk kebutuhan penghitungan traffic penumpang pada lingkungan transportasi.

10. Bus

Monitoring jumlah penumpang masuk dan keluar pada implementasi yang sesuai.

11. Building

Menghitung traffic orang pada akses gedung atau area tertentu.

12. Smart Toilet

Monitoring traffic penggunaan fasilitas tanpa perlu melakukan identifikasi individu.

13. Gym

Mengetahui jumlah pengunjung dan jam penggunaan fasilitas paling padat.

14. Parks dan Scenic Spots

Monitoring jumlah pengunjung pada tempat wisata, taman atau attraction area.

15. Occupancy Management

Memonitor jumlah orang dalam suatu area dan memberikan sinyal ketika kapasitas yang ditentukan telah tercapai.

Skenario penggunaan tersebut sejalan dengan aplikasi resmi HX-CCD20 yang mencakup shopping mall, retail store, bus, scenic spot, library, museum, restaurant, factory, supermarket, park, building, smart toilet, exhibition hall dan gym.

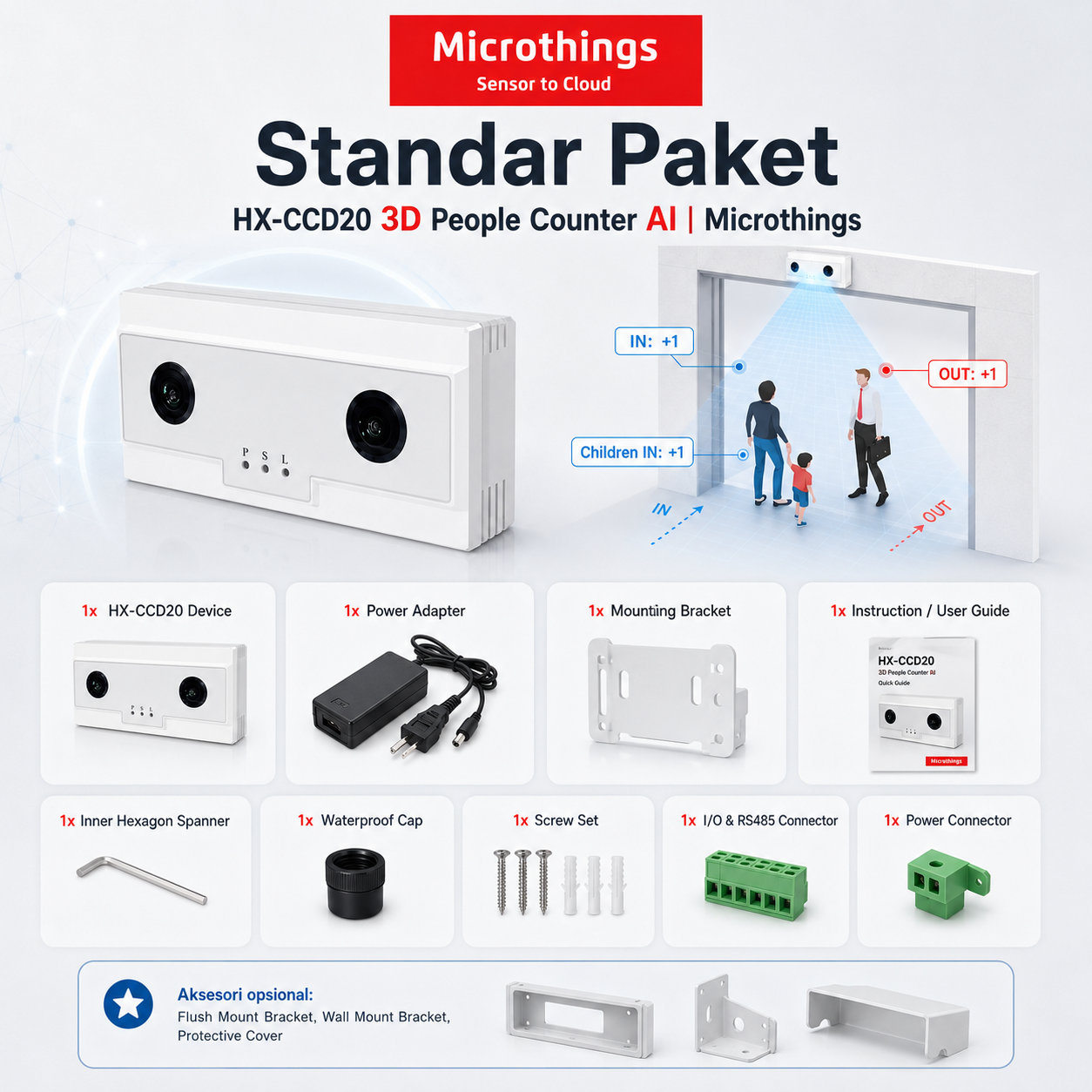

5. Standart Paket

Berdasarkan daftar produk resmi FOORIR HX-CCD20, paket perangkat mencakup:

1. 1 × FOORIR HX-CCD20 3D People Counter
2. 1 × Power Adapter
3. 1 × Mounting Bracket
4. 1 × Instruction / User Guide
5. 1 × Inner Hexagon Spanner
6. Waterproof Cap
7. Screw Set
8. I/O dan RS485 Connector
9. Power Connector

FOORIR juga menawarkan aksesori tambahan seperti Flush Mount Bracket, Wall Mount Bracket dan Protective Cover yang ditampilkan sebagai aksesori opsional pada halaman produk.

Isi paket dapat menyesuaikan batch produk dan konfigurasi pemesanan.
