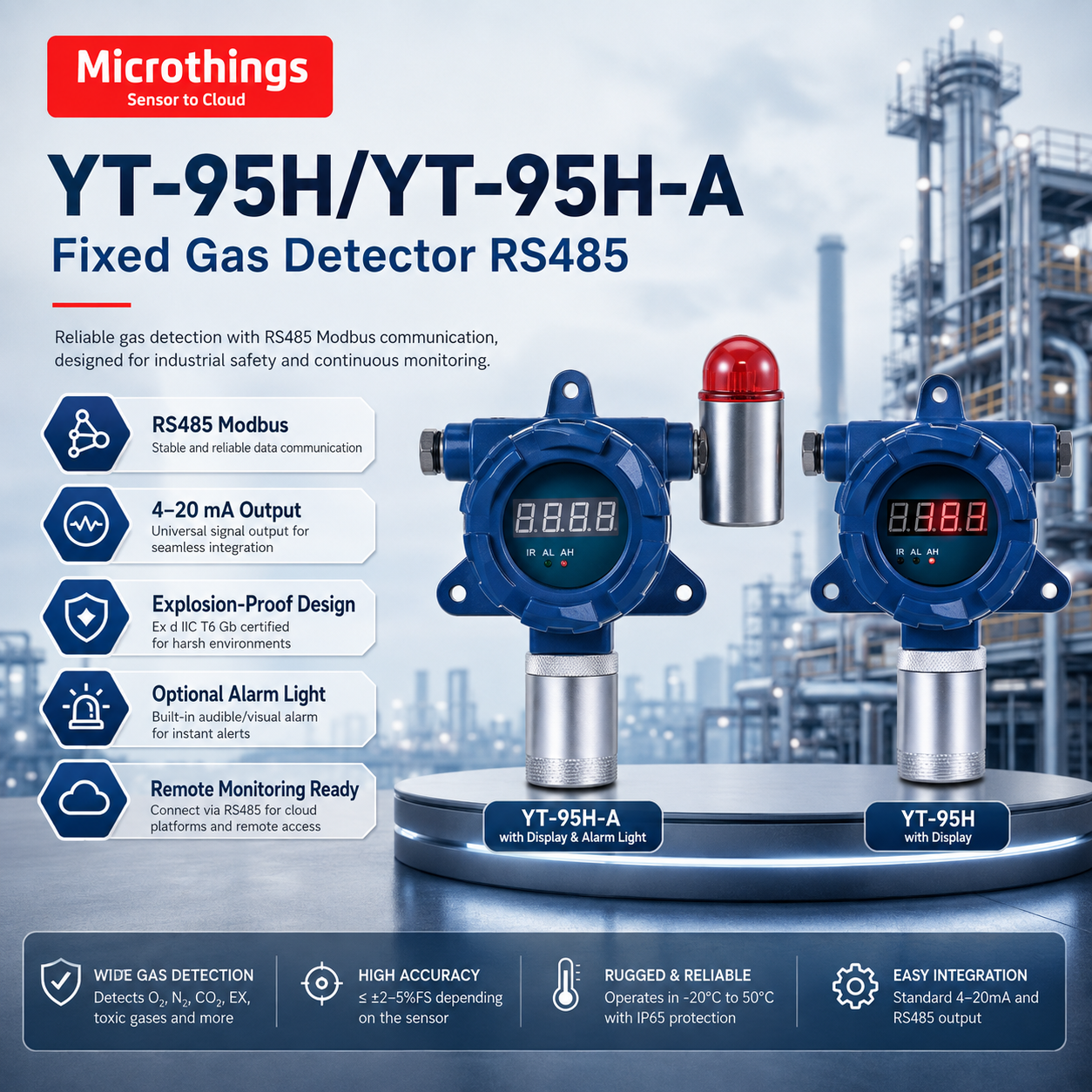

YT-95H/YT-95H-A Fixed Gas Detector RS485 Modbus

Kebocoran gas mudah terbakar, gas beracun, senyawa organik volatil, serta perubahan konsentrasi oksigen dapat menimbulkan risiko kesehatan, kebakaran, ledakan, dan gangguan proses produksi. Karena itu, lingkungan industri membutuhkan detektor gas tetap yang dapat melakukan pemantauan selama 24 jam serta terintegrasi dengan sistem alarm dan kontrol.

YT-95H/YT-95H-A Fixed Gas Detector merupakan transmitter pendeteksi gas permanen dengan desain explosion-proof. Perangkat mendukung output analog 4–20 mA tiga kabel, komunikasi RS485 Modbus, dan relay untuk integrasi dengan PLC, DCS, SCADA, gas alarm controller, sirene, lampu peringatan, maupun sistem ventilasi.

Model YT-95H dilengkapi layar digital, sedangkan YT-95H-A dapat dikonfigurasikan dengan layar dan lampu alarm. Komunikasi LoRa atau 4G tersedia secara opsional untuk pemantauan melalui komputer, perangkat seluler, atau sistem cloud.

1. Deskripsi Produk

YT-95H/YT-95H-A Fixed Gas Detector adalah perangkat pemantauan gas tetap yang dirancang untuk mendeteksi gas mudah terbakar, gas beracun, oksigen, VOC, dan parameter gas lainnya sesuai sensor yang dipilih.

Brosur mencantumkan dukungan terhadap beberapa jenis gas, antara lain:

• Oksigen atau O₂.
• Nitrogen atau N₂.
• Karbon dioksida atau CO₂.
• Gas mudah terbakar atau EX.
• Hazardous gas.
• VOC.
• Gas lainnya sesuai kebutuhan aplikasi.

Teknologi sensor yang dapat digunakan meliputi:

• Electrochemical.
• Infrared.
• Catalytic combustion.
• Photoionization Detector atau PID.
• Teknologi sensor lain sesuai jenis gas.

Rentang ukur, resolusi, respons, dan akurasi akhir ditentukan berdasarkan jenis sensor serta konfigurasi gas yang dipesan. Akurasi yang dicantumkan berada pada kisaran ≤ ±2–5% F.S., tergantung pada karakteristik sensor.

YT-95H dan YT-95H-A menggunakan layar digital empat digit untuk menampilkan nilai konsentrasi gas secara langsung. Pengaturan alarm, zero calibration, dan alamat komunikasi dapat dilakukan tanpa membuka enclosure menggunakan infrared remote controller.

Untuk integrasi sistem, perangkat menyediakan output 4–20 mA, RS485 Modbus, dan relay. Data dapat diteruskan menuju panel kontrol, perangkat lunak komputer, atau platform cloud melalui komunikasi nirkabel opsional.

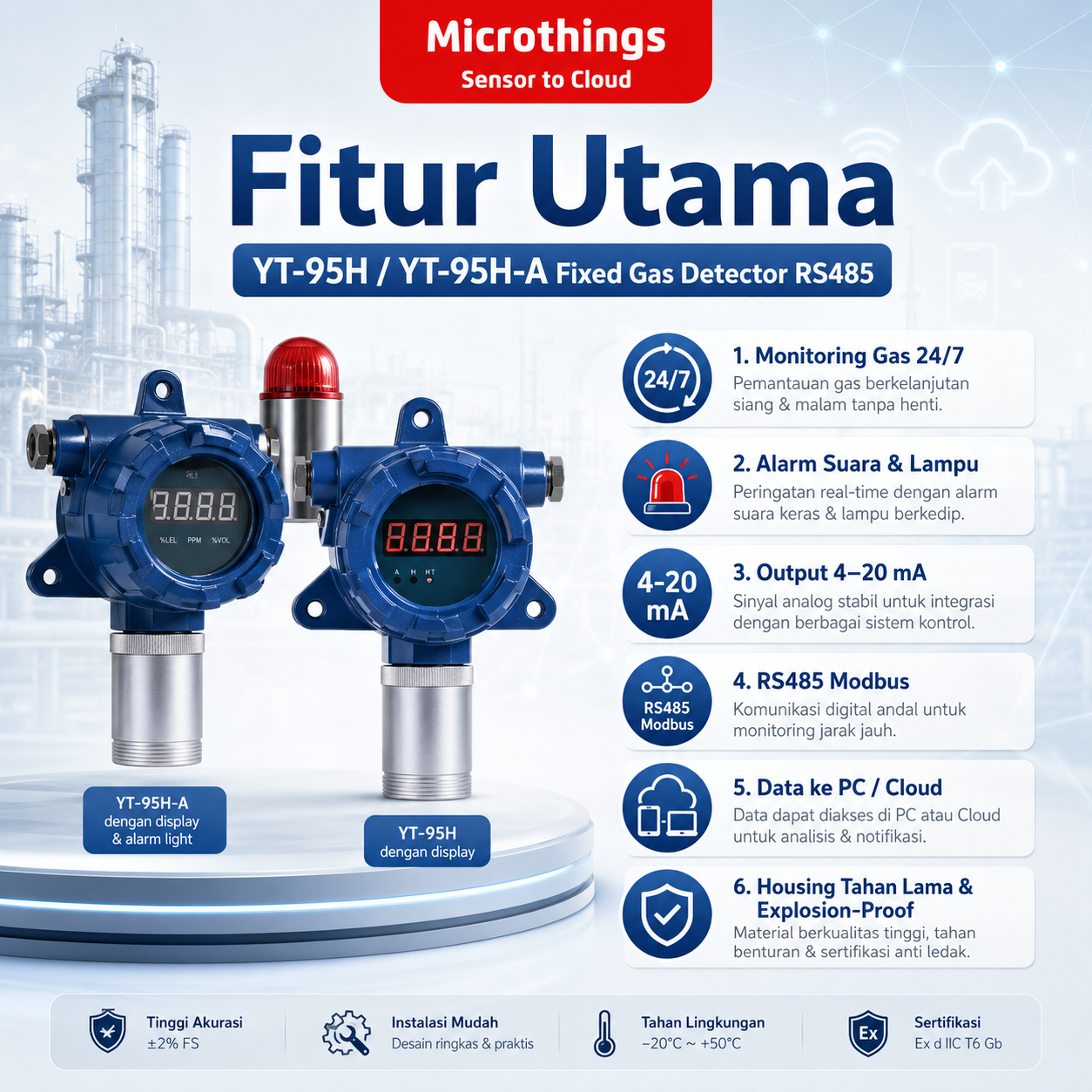

2. Fitur Utama Produk dan Solusi

1. Monitoring Gas Selama 24 Jam

Perangkat dirancang untuk melakukan pemantauan konsentrasi gas secara terus-menerus.

Solusi: Memberikan pengawasan berkelanjutan pada area berisiko tanpa bergantung pada pemeriksaan manual berkala.

2. Mendukung Berbagai Jenis Gas

YT-95H/YT-95H-A dapat dikonfigurasikan untuk gas beracun, gas mudah terbakar, oksigen, CO₂, VOC, dan gas lainnya.

Solusi: Satu platform perangkat dapat digunakan untuk berbagai kebutuhan deteksi dengan memilih sensor yang sesuai.

3. Berbagai Teknologi Sensor

Perangkat mendukung sensor electrochemical, infrared, catalytic combustion, dan PID.

Solusi: Prinsip deteksi dapat disesuaikan dengan karakteristik gas, rentang pengukuran, dan kondisi aplikasi.

4. Output Analog 4–20 mA

YT-95H/YT-95H-A menyediakan sinyal analog 4–20 mA tiga kabel.

Solusi: Mempermudah integrasi dengan PLC, DCS, RTU, data logger, gas controller, dan sistem otomasi industri.

5. Komunikasi RS485 Modbus

Perangkat mendukung komunikasi digital RS485 dengan protokol Modbus.

Solusi: Beberapa unit detector dapat dihubungkan pada satu jaringan komunikasi untuk pemantauan secara terpusat.

6. Relay Output

Relay dapat digunakan untuk mengendalikan perangkat eksternal ketika nilai gas melewati ambang batas.

Solusi: Mendukung aktivasi otomatis untuk exhaust fan, lampu alarm, sirene, shut-off system, atau perangkat keselamatan lainnya.

7. Alarm Tinggi dan Rendah

Nilai high alarm dan low alarm dapat dikonfigurasikan berdasarkan kebutuhan aplikasi.

Solusi: Memberikan peringatan dini serta alarm kritis berdasarkan tingkat konsentrasi gas.

8. Alarm Suara Lebih dari 90 dB

YT-95H-A dapat dilengkapi sistem alarm suara dan lampu peringatan.

Solusi: Membantu pekerja mengetahui kondisi berbahaya pada lingkungan industri yang bising.

9. Alarm Light Opsional

Model YT-95H-A ditampilkan dengan lampu alarm berwarna merah.

Solusi: Memberikan indikasi visual yang mudah terlihat dari jarak tertentu ketika terjadi alarm.

10. Layar Digital Empat Digit

Perangkat menggunakan four-digit Nixie tube display untuk menampilkan nilai pengukuran.

Solusi: Teknisi dapat memeriksa konsentrasi gas dan kondisi perangkat langsung di lokasi pemasangan.

11. Non-Contact Infrared Control

Konfigurasi dapat dilakukan menggunakan infrared remote controller tanpa menyentuh atau membuka perangkat.

Solusi: Mempermudah pengaturan pada hazardous area sekaligus mempertahankan enclosure tetap tertutup.

12. Zero Calibration dari Jarak Dekat

Infrared controller mendukung pengaturan zero calibration.

Solusi: Mempermudah teknisi melakukan penyesuaian titik nol pada saat commissioning atau maintenance.

13. Modifikasi Alarm Point

Ambang alarm dapat disesuaikan menggunakan infrared controller.

Solusi: Nilai alarm dapat mengikuti kebutuhan proses, prosedur K3, dan karakteristik gas yang dipantau.

14. Modifikasi Address RS485

Alamat komunikasi perangkat dapat diubah tanpa membuka housing.

Solusi: Mempermudah commissioning beberapa detector pada jaringan Modbus yang sama.

15. Komunikasi LoRa Opsional

Perangkat dapat dikonfigurasikan dengan komunikasi LoRa.

Solusi: Mendukung pengiriman data nirkabel pada area industri yang luas atau lokasi yang sulit dipasangi kabel komunikasi.

16. Komunikasi 4G Opsional

Modul komunikasi 4G tersedia sebagai pilihan.

Solusi: Memungkinkan data dikirimkan ke server atau cloud pada lokasi yang tidak memiliki jaringan Ethernet.

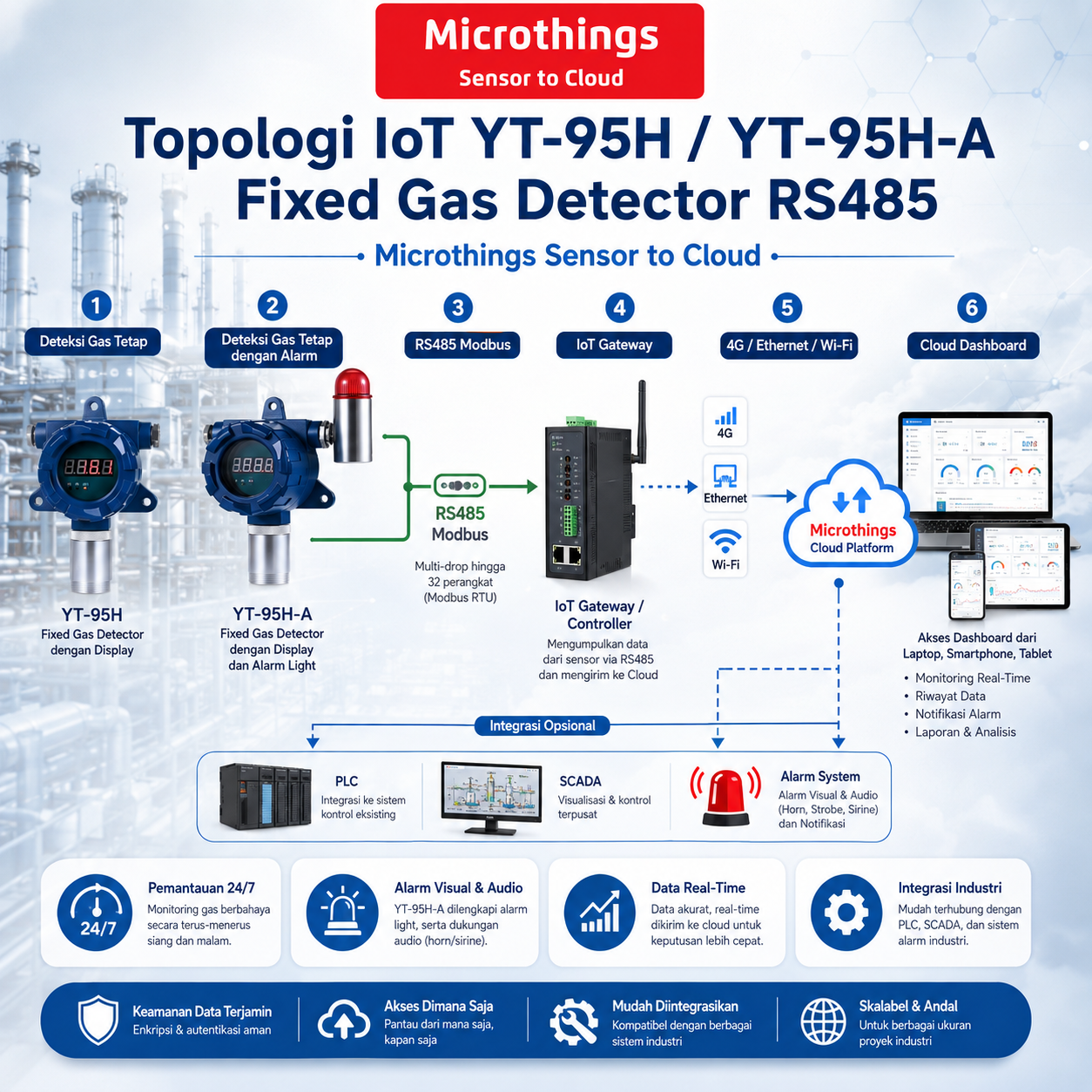

17. Monitoring melalui PC dan Cloud

Data perangkat dapat diteruskan ke software komputer dan sistem cloud sesuai konfigurasi.

Solusi: Operator dapat memonitor kondisi gas, melihat alarm, serta mengelola data tanpa harus berada di dekat detector.

18. Housing Aluminium Die-Casting

Enclosure standar menggunakan material aluminium die-casting yang kokoh.

Solusi: Memberikan kekuatan mekanis untuk pemasangan jangka panjang di lingkungan industri.

19. Sensor Housing Stainless Steel Opsional

Bagian sensor dapat menggunakan aluminium alloy atau stainless steel 316 sesuai konfigurasi.

Solusi: Memberikan ketahanan korosi tambahan untuk lingkungan kimia, pesisir, offshore, dan area korosif.

20. Explosion-Proof Design

Perangkat memiliki explosion-proof grade Ex d IIC T6 Gb.

Solusi: Mendukung penggunaan pada area berpotensi atmosfer eksplosif sesuai klasifikasi zona dan prosedur instalasi yang berlaku.

21. Perlindungan IP65

Enclosure memiliki perlindungan IP65 terhadap debu dan semprotan air.

Solusi: Mendukung pemasangan pada area industri yang berdebu, lembap, atau berada di lingkungan semi-outdoor.

3. Technical Spesifikasi

Spesifikasi gas, rentang ukur, resolusi, alarm, output, material sensor, dan komunikasi harus dikonfirmasi berdasarkan konfigurasi yang dipilih saat pemesanan.

4. Manfaat dan Aplikasi

Manfaat

1. Memberikan monitoring gas secara kontinu selama 24 jam pada area yang memiliki potensi kebocoran.
2. Meningkatkan keselamatan pekerja melalui pendeteksian dini gas beracun dan gas mudah terbakar.
3. Membantu mencegah kebakaran dan ledakan melalui alarm ketika konsentrasi gas melewati batas aman.
4. Mendukung tindakan keselamatan otomatis menggunakan relay untuk mengaktifkan fan, sirene, atau perangkat interlock.
5. Mempermudah integrasi dengan sistem kontrol melalui output 4–20 mA dan RS485 Modbus.
6. Memungkinkan pengelolaan beberapa detector dalam satu jaringan Modbus.
7. Mempermudah pengecekan lokal melalui layar digital empat digit.
8. Memberikan alarm yang mudah diketahui menggunakan suara dan lampu peringatan pada konfigurasi YT-95H-A.
9. Mempermudah konfigurasi pada hazardous area melalui infrared remote tanpa membuka enclosure.
10. Mendukung pemantauan jarak jauh menggunakan LoRa atau 4G opsional.
11. Mendukung pencatatan dan analisis data melalui software komputer atau platform cloud.
12. Memberikan pilihan sensor yang fleksibel untuk berbagai jenis gas dan proses industri.
13. Mendukung lingkungan korosif dengan opsi sensor housing stainless steel 316.
14. Mengurangi kebutuhan inspeksi manual karena sistem dapat memberikan data dan alarm secara otomatis.

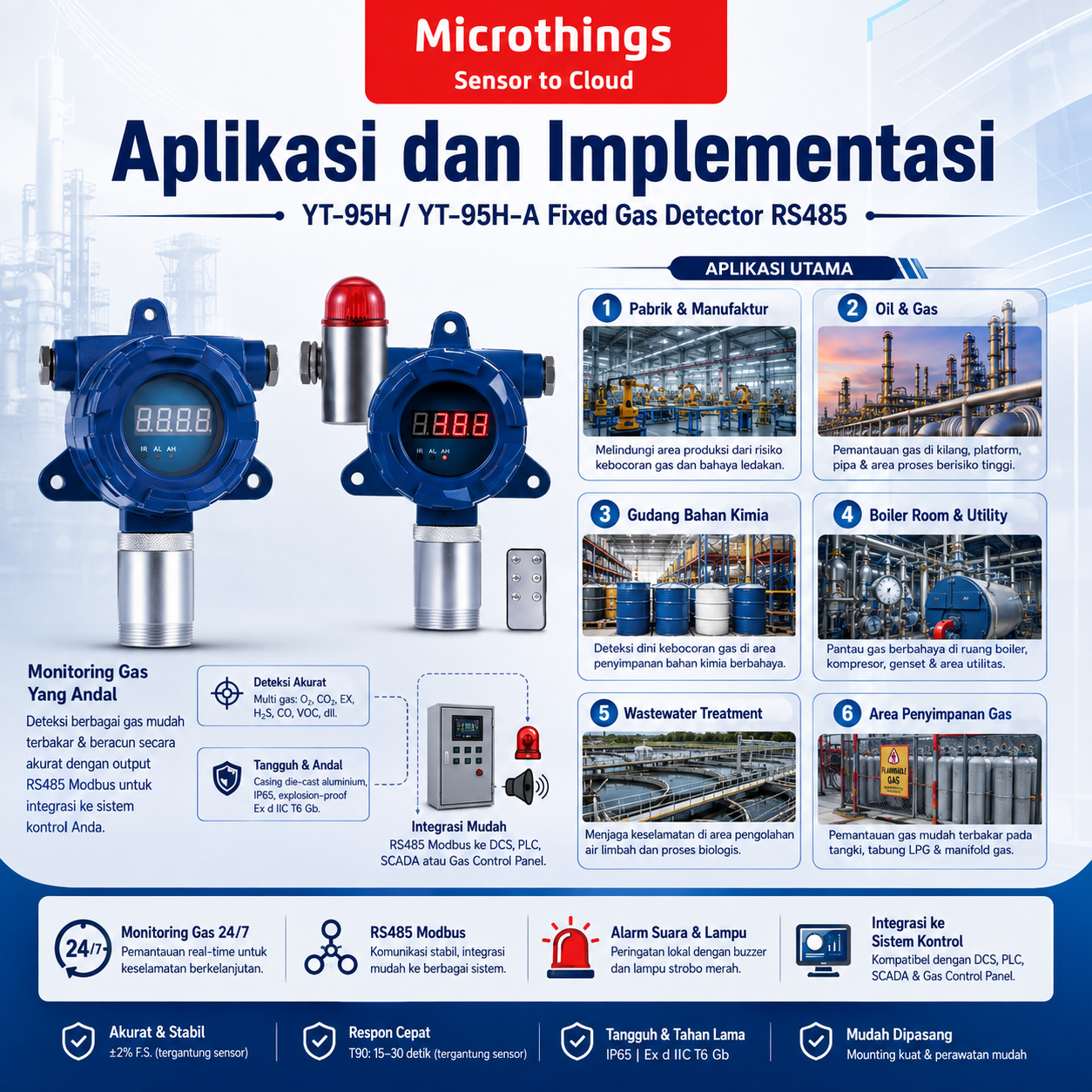

Aplikasi

YT-95H/YT-95H-A sesuai digunakan untuk:

1. Industri minyak dan gas pada area produksi, kilang, pipeline, dan penyimpanan.
2. Industri kimia dan petrokimia untuk mendeteksi gas beracun, VOC, serta gas mudah terbakar.
3. Tank farm dan terminal bahan bakar untuk pemantauan kebocoran di sekitar tangki dan jalur distribusi.
4. Instalasi pengolahan air limbah untuk memonitor H₂S, CH₄, VOC, dan gas berbahaya lainnya.
5. Pembangkit listrik pada boiler room, ruang turbin, ruang baterai, serta area bahan bakar.
6. Pertambangan untuk pemantauan atmosfer di area pengolahan, workshop, dan fasilitas tertutup.
7. Industri manufaktur yang menggunakan atau menghasilkan gas dalam proses produksi.
8. Gudang bahan kimia untuk memberikan peringatan dini ketika terjadi kebocoran.
9. Ruang baterai untuk mendeteksi hidrogen sesuai konfigurasi sensor.
10. Cold storage dan fasilitas refrigerasi untuk mendeteksi refrigeran atau amonia sesuai sensor.
11. Laboratorium dan ruang proses yang menggunakan gas beracun, gas inert, atau VOC.
12. Boiler dan utility room untuk monitoring gas pembakaran serta potensi kebocoran.
13. Area confined space seperti tangki, manhole, dan ruang tertutup.
14. Sistem Fire and Gas melalui integrasi dengan PLC, DCS, SCADA, alarm controller, atau IoT gateway.

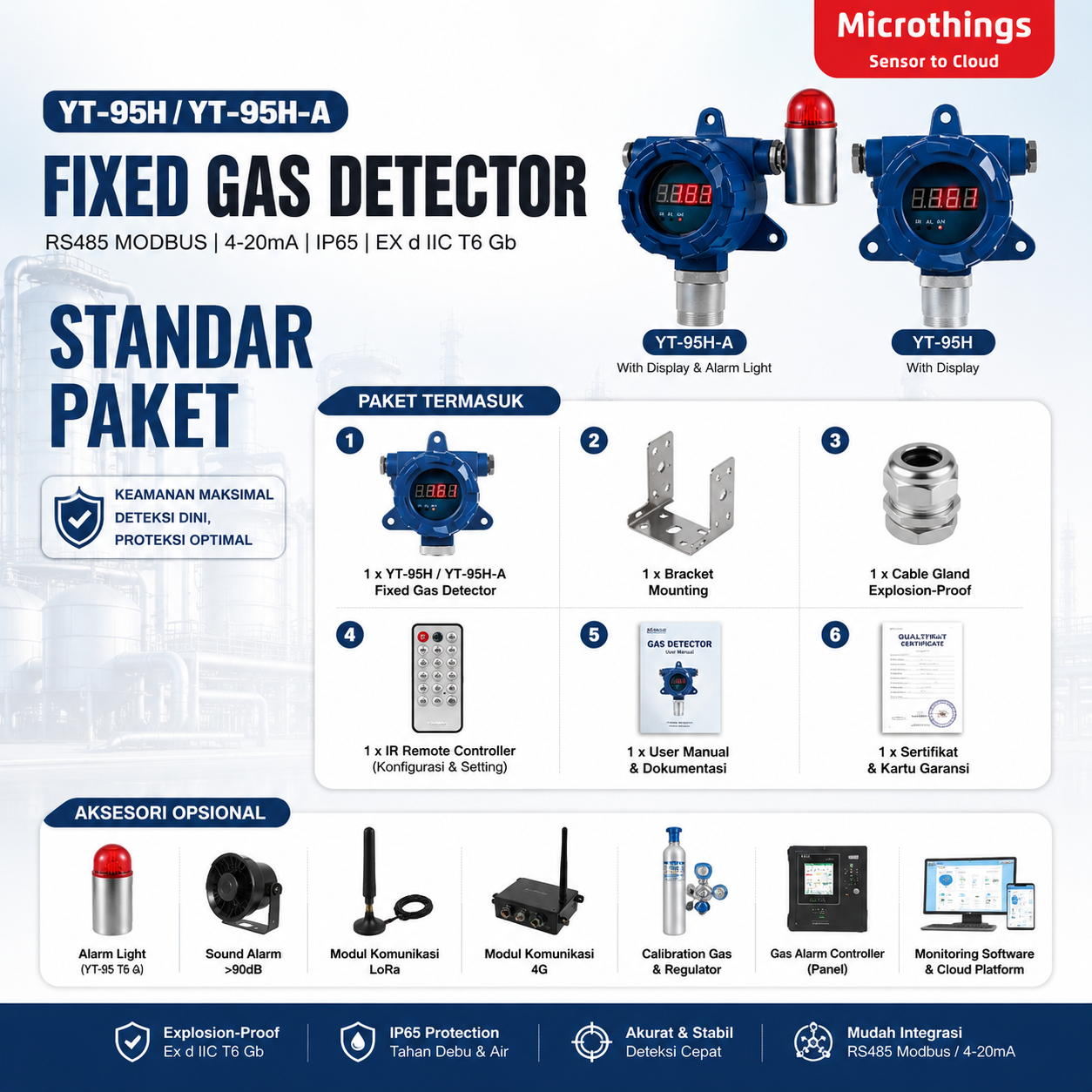

5. Standar Paket

Brosur tidak mencantumkan packing list resmi. Susunan berikut dapat digunakan sebagai referensi sementara untuk kebutuhan website atau penawaran:

1. 1 unit YT-95H atau YT-95H-A Fixed Gas Detector.
2. Sensor gas terintegrasi sesuai konfigurasi pemesanan.
3. Mounting atau aksesori instalasi sesuai konfigurasi.
4. Cable gland atau explosion-proof connection sesuai pemesanan.
5. User manual atau dokumentasi produk apabila disertakan.
6. Dokumen pemeriksaan, sertifikat, atau warranty card apabila disertakan pemasok.

Aksesori dan Konfigurasi Opsional

• Red alarm light untuk konfigurasi YT-95H-A.
• Sound alarm atau sirene.
• Infrared remote controller.
• Modul komunikasi LoRa.
• Modul komunikasi 4G.
• Stainless steel 316 sensor housing.
• Calibration cap.
• Calibration gas dan regulator.
• Gas alarm controller.
• IoT gateway.
• PC monitoring software.
• Platform Microthings Sensor to Cloud.

Catatan: Isi paket sebenarnya, aksesori standar, dan item opsional perlu dikonfirmasi melalui packing list atau penawaran resmi pemasok.

Gases and measure ranges :
